加工中心操作工 理论试题
2012年度加工中心操作工技能竞赛理论考试试卷 A

注意事项：1．答卷前将密封线内的项目填写清楚。
　　　　　2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔 。
　　　　　3．本份试卷共 4 道大题，满分 100 分，考试时间 120 分钟。
一、判断题(每小题2分，共30分)
1．工件被夹紧后，其位置不能再动了，即所有的自由度都被限制了。( )
2．机械图样中的技术要求主要指零件的几何精度方面的要求。( )
3．氧化处理的Fe304氧化厚度为5μm。( )
4．封闭环的最小极限尺寸等于各增环的最小极限尺寸之差除以各减环的最大极限尺寸之和。( )
5．检测工具的精度必须比所测的几何精度低一个等级。( )
6．用G50设定工件坐标系时，起刀点与工件坐标系的位置无关。 ( )
7．在刀具半径补偿进行的程序段中，不能出现G02、G03的圆弧插补。 ( )
8．伺服系统的性能不会影响数控机床加工零件的表面粗糙度。( )
9．第五代系统是采用微处理机技术的计算机数控系统(MNC)。 ( )
10．光栅尺是属于绝对式检测装置。 ( )
11．数控机床环境温度应低于30℃，相对湿度不超过80％。( )
12．机床坐标系以刀具靠近工件表面为负方向，刀具远离工件表面为正方向。( )
13．气动三组件中任一组件都是气路系统必不可少的。( )
14．加工中心的自动换刀装置由刀库和主轴组成。( )
15．如发生机床不能正常返回机床原点的情况，则应调低环境湿度。( )

二、单项选择题(每小题2分，共30分)

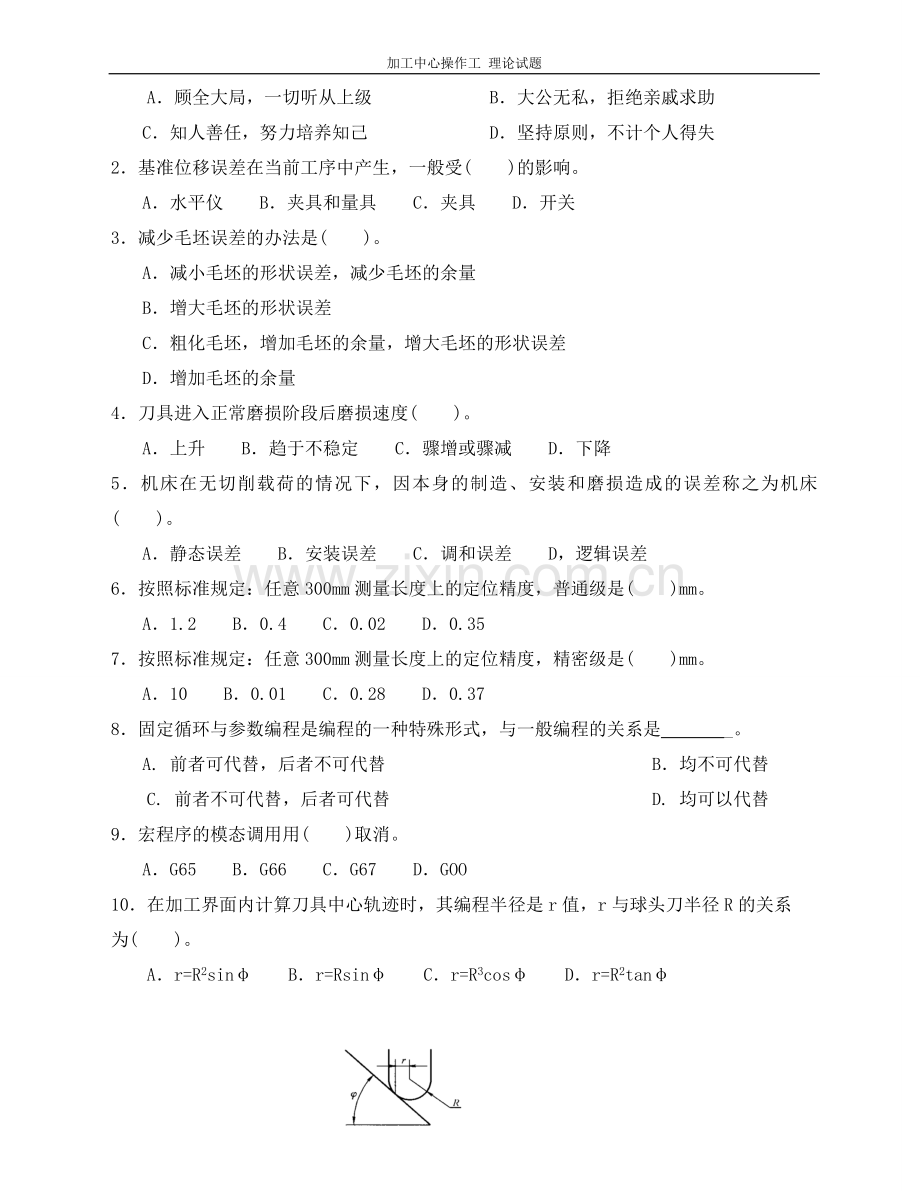

1．下列事项中属于办事公道的是( )。
A．顾全大局，一切听从上级 B．大公无私，拒绝亲戚求助
C．知人善任，努力培养知己 D．坚持原则，不计个人得失
2．基准位移误差在当前工序中产生，一般受( )的影响。
A．水平仪 B．夹具和量具 C．夹具 D．开关
3．减少毛坯误差的办法是( )。
A．减小毛坯的形状误差，减少毛坯的余量
B．增大毛坯的形状误差
C．粗化毛坯，增加毛坯的余量，增大毛坯的形状误差
D．增加毛坯的余量
4．刀具进入正常磨损阶段后磨损速度( )。
A．上升 B．趋于不稳定 C．骤增或骤减 D．下降
5．机床在无切削载荷的情况下，因本身的制造、安装和磨损造成的误差称之为机床( )。
A．静态误差 B．安装误差 C．调和误差 D，逻辑误差
6．按照标准规定：任意300mm测量长度上的定位精度，普通级是( )mm。
A．1.2 B．0.4 C．0.02 D．0.35
7．按照标准规定：任意300mm测量长度上的定位精度，精密级是( )mm。
A．10 B．0.01 C．0.28 D．0.37
8．固定循环与参数编程是编程的一种特殊形式，与一般编程的关系是________。
A. 前者可代替，后者不可代替 B．均不可代替
C. 前者不可代替，后者可代替 D. 均可以代替
9．宏程序的模态调用用( )取消。
A．G65 B．G66 C．G67 D．GOO
10．在加工界面内计算刀具中心轨迹时，其编程半径是r值，r与球头刀半径R的关系
为( )。
A．r=R2sinφ B．r=Rsinφ C．r=R3cosφ D．r=R2tanφ

11．在变量赋值方法I中，引数(自变量)J对应的变量是( )。
A．#5 B．#4 C．#6 D．#9
12．在运算指令中，形式为#i=#j／#k代表的意义是( )。
A．最小值 B．空 C．最大值 D．商
13．只有间接测量机床工作台的位移量的伺服系统是__________。
A．开环伺服系统 B．半闭环伺服系统
C. 闭环伺服系统 D．混合环伺服系统数控机床
14．自动换刀的数控镗铣床上，主轴准停是为保证__________而设置的。
A. 传递切削转矩 B．镗刀不划伤已加工表面
C．主轴换刀时准确周向停止 D．刀尖与主轴的周向定位
15．在电动机转速超过设定值的原因分析不包括( )。
A．主轴电动机电枢部分故障 B．主轴控制板故障
C．机床参数设定错误 D．伺服电动机故障

三、填空题(每空1分，共20分)
1．对工件加工精度影响较大的机床误差主要是传动误差、导轨导向误差和___ ____。
2．G21 X1．表示_________；G21 Xl表示_________。
3．在编制程序中，指定坐标值的方法有3种：分别为_________编程、_________编程和_________编程。
4. 在刀具半径补偿建立后的刀具补偿状态中，如果存在_____ ____指令段，则有可能产生过切现象。
5．刀具补偿过程的运动轨迹分为三个组成部分，形成刀具补偿的__________程序段，零件轮廓_______ ___程序段和补偿____ ______程序段。
6．列表曲线的轮廓处理方法有___ ___、三次样条曲线拟合、圆弧样条拟合与双圆弧样条拟合。
7．数控机床的闭环伺服系统中，用于直线长度检测的元件通常有_______、_______和_______ 。
8．数控机床的图形模拟显示及空运转，只能检验_____ __ _的正确性，不能查出被加工零件的______ ___。
9．加工中心电网电压的波动应控制在_____ _之间，否则应配置交流稳压电源。
10．直流伺服电动机的保养内容主要是对电刷、__ _ ___等进行检查、调整、维修或更换。
11．加工中心通电后，应将状态开关置于___ ___或______位置，检查主轴的运转情况和速度显示的正确性。

四、问答题（每题5分，共20分）
1. 使用刀具补偿要注意哪些事项?

2. 简述数控机床进给导轨的形式类型和各自的特点。

3. 简述对数控机床操作人员的要求。

4. 加工中心通电后，通常要进行哪些检查?

2012年度加工中心操作工技能竞赛理论考试试卷 B

注意事项：1．答卷前将密封线内的项目填写清楚。
　　　　　2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔 。
　　　　　3．本份试卷共 4 道大题，满分 100 分，考试时间 120 分钟。
一、判断题(每小题2分，共30分)
1．刀柄大端直径越大则刚性越好，整体式刀具系统不如模块式的刚性好。( )
2．对于传动螺纹，要求螺纹应具有足够的强度、刚度和耐磨性，更要有一定的精度。( )
3．氧化处理的Fe304氧化厚度为5μm。( )
4．局部视图上必须用波浪线表示断裂边界。( )
5．检测工具的精度必须比所测的几何精度低一个等级。( )
6．机械图样中的技术要求主要指零件的几何精度方面的要求。 ( )
7．在刀具半径补偿进行的程序段中，不能出现G02、G03的圆弧插补。 ( )
8．刀具由刃磨后开始切削，一直到磨损量达到磨钝标准为止，所经过的切削路程称为刀具使用寿命。( )
9．第五代系统是采用微处理机技术的计算机数控系统(MNC)。 ( )
10．G90、G01、G17、G40、G80均为准备功能。 ( )
11．组合夹具由于是由各种元件组装而成，因此可以多次重复使用。( )
12．机床坐标系以刀具靠近工件表面为负方向，刀具远离工件表面为正方向。( )
13．气动三组件中任一组件都是气路系统必不可少的。( )
14．螺纹切削指令中的地址字F是指螺纹的螺距。。( )
15．如发生机床不能正常返回机床原点的情况，则应调低环境湿度。( )

二、单项选择题(每小题2分，共30分)
1．读零件图首先看( )。
A．左视图 B．标题栏 C. 尺寸 D．右视图
2．下列事项中属于办事公道的是( )。
A．顾全大局，一切听从上级 B．大公无私，拒绝亲戚求助
C．知人善任，努力培养知己 D．坚持原则，不计个人得失
3．减少毛坯误差的办法是( )。
A．减小毛坯的形状误差，减少毛坯的余量
B．增大毛坯的形状误差
C．粗化毛坯，增加毛坯的余量，增大毛坯的形状误差
D．增加毛坯的余量
4．氧化处理的Fe3O4氧化厚度为( )μm。
A．1-3 B．5 C．6 D．7
5．接触传感器是具有( )维测量功能的测头。
A．三 B．六 C．四 D．五
6．按照标准规定：任意300mm测量长度上的定位精度，普通级是( )mm。
A．1.2 B．0.4 C．0.02 D．0.35
7．越靠近传动链( )的传动件的传动误差，对加工精度影响越大。
A，左前端 B．下面 C．末端 D．右前端
8．机床在无切削载荷的情况下，因本身的制造、安装和磨损造成的误差称之为机床( )。
A．静态误差 B．安装误差 C．调和误差 D，逻辑误差
9．宏程序的模态调用用( )取消。
A．G65 B．G66 C．G67 D．GOO
10．在加工界面内计算刀具中心轨迹时，其编程半径是r值，r与球头刀半径R的关系
为( )。
A．r=R2sinφ B．r=Rsinφ C．r=R3cosφ D．r=R2tanφ

11．一般情况下，( )的螺纹孔可在加工中心上完成孔加工，攻螺纹可通过其他手段加工。
A．M6以上、M20以下 B．M6以上、M15以下
C．M6以上、M10以下 D．M6以下、M20以上
12．在运算指令中，形式为#i=#j／#k代表的意义是( )。
A．最小值 B．空 C．最大值 D．商
13．只有间接测量机床工作台的位移量的伺服系统是__________。
A．开环伺服系统 B．半闭环伺服系统
C. 闭环伺服系统 D．混合环伺服系统数控机床
14．塑料滑动导轨比滚动导轨__________。
A. 摩擦因数小、抗振性好 B．摩擦因数大、抗振性差
C. 摩擦因数大、抗振性好 D．摩擦因数小、抗振性差
15．G28，G29的含义为_______。
A. G28从参考点返回，G29返回机床参考点
B. G28返回机床参考点，G29从参考点返回
C. G28从原点返回，G29返回机床原点
D．G28返回机床原点，G29从原点返回

三、填空题(每空1分，共20分)
1．在编制程序中，指定坐标值的方法有3种：分别为_________编程、_________编程和_________编程。
2．G21 X1．表示_________；G21 Xl表示_________。
3．在编制程序中，指定坐标值的方法有3种：分别为_________编程、_________编程和_________编程。
4. G03含义为_________；M05含义为_________；F120含义为_________。
5．G54～G59指令是通过CRT／MDI在设置方式下设定工件加工坐标系的，一经设定，加工坐标原点在__________中的位置是不变的，它与刀具的当前位置__________。
6．列表曲线的轮廓处理方法有___ ___、三次样条曲线拟合、圆弧样条拟合与双圆弧样条拟合。
7．数控机床的闭环伺服系统中，用于直线长度检测的元件通常有_______、_______和_______ 。
8. 直流伺服电动机的保养内容主要是对电刷、__ _ ___等进行检查、调整、维修或更换。
9．加工中心通电后，应将状态开关置于___ ___或____ __位置，检查主轴的运转情况和速度显示的正确性。

四、问答题（每题5分，共20分）
1. 如何判别圆弧的顺、逆?

2. 简述数控机床进给导轨的形式类型和各自的特点。

3. 开环伺服系统的工作特点是什么?

4. 刀具半径补偿有哪些应用?
