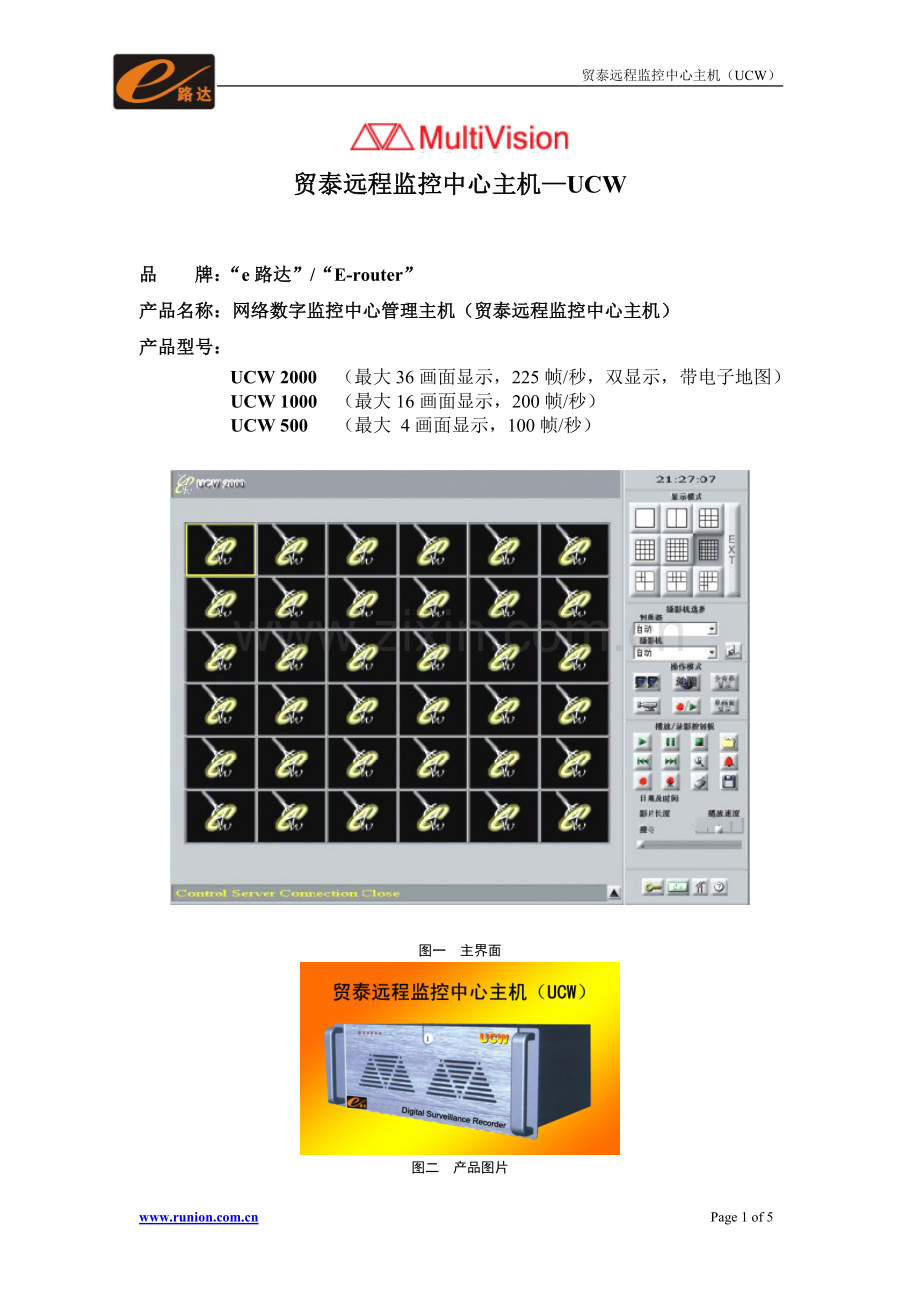

贸泰远程监控中心主机（UCW）

贸泰远程监控中心主机—UCW

品 牌：“e路达”/“E-router”
产品名称：网络数字监控中心管理主机（贸泰远程监控中心主机）
产品型号：
UCW 2000 （最大36画面显示，225帧/秒，双显示，带电子地图）
UCW 1000 （最大16画面显示，200帧/秒）
UCW 500 （最大 4画面显示，100帧/秒）

图一 主界面

图二 产品图片

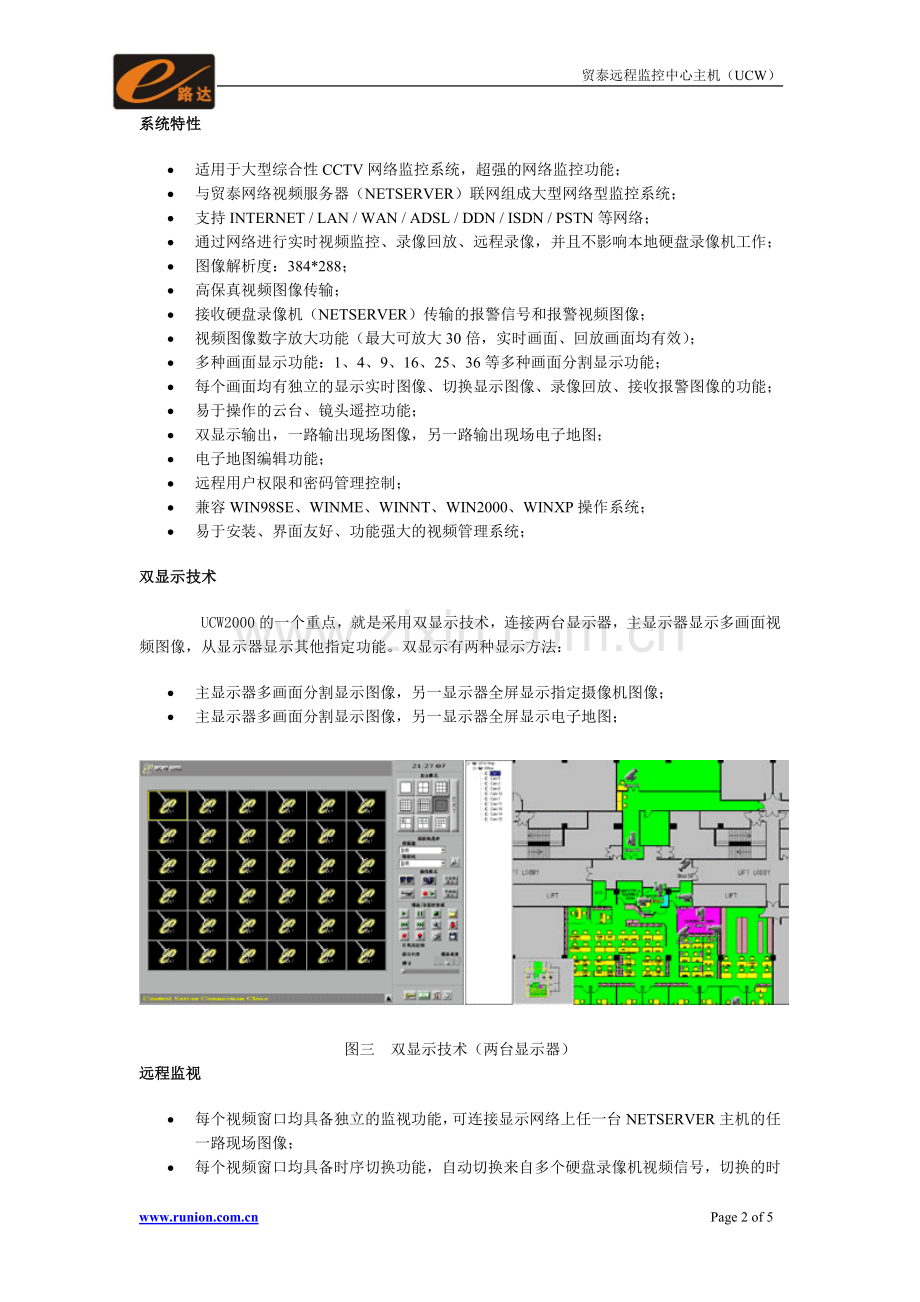

系统特性
· 适用于大型综合性CCTV网络监控系统，超强的网络监控功能；
· 与贸泰网络视频服务器（NETSERVER）联网组成大型网络型监控系统；
· 支持INTERNET / LAN / WAN / ADSL / DDN / ISDN / PSTN等网络；
· 通过网络进行实时视频监控、录像回放、远程录像，并且不影响本地硬盘录像机工作；
· 图像解析度：384*288；
· 高保真视频图像传输；
· 接收硬盘录像机（NETSERVER）传输的报警信号和报警视频图像；
· 视频图像数字放大功能（最大可放大30倍，实时画面、回放画面均有效）；
· 多种画面显示功能：1、4、9、16、25、36等多种画面分割显示功能；
· 每个画面均有独立的显示实时图像、切换显示图像、录像回放、接收报警图像的功能；
· 易于操作的云台、镜头遥控功能；
· 双显示输出，一路输出现场图像，另一路输出现场电子地图；
· 电子地图编辑功能；
· 远程用户权限和密码管理控制；
· 兼容WIN98SE、WINME、WINNT、WIN2000、WINXP操作系统；
· 易于安装、界面友好、功能强大的视频管理系统；
双显示技术
    UCW2000的一个重点，就是采用双显示技术，连接两台显示器，主显示器显示多画面视频图像，从显示器显示其他指定功能。双显示有两种显示方法：
· 主显示器多画面分割显示图像，另一显示器全屏显示指定摄像机图像；
· 主显示器多画面分割显示图像，另一显示器全屏显示电子地图；

图三 双显示技术（两台显示器）
远程监视
· 每个视频窗口均具备独立的监视功能，可连接显示网络上任一台NETSERVER主机的任一路现场图像；
· 每个视频窗口均具备时序切换功能，自动切换来自多个硬盘录像机视频信号，切换的时间可调；
· 自动记忆功能：开机后自动回到最后的监视状况，方便操作；
· 连接自恢复功能：在网络故障恢复后自动连接调用NETSERVER主机现场图像；
远程录像
· 可以将调取任意远程图像并在中心同时录像；
· 在时序切换时可以对任意路的切换图像进行中心录像；
· 录像文件水印（WATER-MASK）加密，防止非法修改录像资料；
· 报警时，报警图像同时在中心录像；
· 图像压缩方式：MPEG-4
· 录像清晰度：384*288；
检索与回放
· 远程回放：可以调取任意远程NETSERVER主机的录像资料进行回放；
· 本地回放：可以调取中心本地的录像资料进行回放；
· 快速检索、回放录像资料：按事件、时间、日期、摄像机名等，并具备快速检索功能；
· 多路同时回放，便于对录像资料进行比较；
报警接收、提示、联动
· 接收远程NETSERVER主机发送的报警信息；
· 报警声音提示：接收到报警后马上发出警报声音；
· 报警图像显示：接收到报警后同步将报警图像在视频窗口显示；
· 报警启动录像：接收到报警后同步启动报警图像开始自动录像；
· 报警文字显示：接收到报警后同步将报警的地点、主机名、摄像机名、报警性质在状态栏用文字显示并闪烁；
· 报警电子地图联动：在电子地图上弹出报警点的位置，同时报警探头和摄像机图标闪烁；
· 报警联动：接收到NETSERVER主机的报警信息，UCW指挥与NETSERVER相连的快球运动到预先设定的预置位；
电子地图
· 电子地图可导入并编辑；
· 可在电子地图上设置摄像机、报警探头、门禁等图标；
· 电子地图可拖动或点击放大（矢量图）；
· 电子地图上的摄像机与视频窗口的图像联动显示，即点击图标就可调出相对应的图像；
远程控制
· 远程控制云台/镜头的动作；
· 远程控制快球的动作和预置位；

UCW技术参数表
型 号
项 目
UCW 2000
UCW 1000
UCW 500
视 频

同屏最大监控画面(分割)
36
16
4
图像显示分辨率
384*288
384*288
384*288
画面分割形式
1/4/7/9/10/13/16/25/36
1/4/7/9/10/13/16
单画面、4分割
画面刷新率
最大16路实时
最大9路实时
最大4路实时
双显示功能
YES
NO
NO
可编程视频巡航功能
YES
YES
YES
全屏显示功能
YES
YES
YES
电子放大功能（录像和显示均可进行电子放大）
YES
YES
YES
录 像

最大录像通道
36
16
4
录像清晰度
384*288
384*288
384*288
录像压缩算法
MPEG4
MPEG4
MPEG4
录像速度
可达225帧/秒
可达200帧/秒
可达100帧/秒
循环录像模式
YES
YES
YES
支持本地/远程回放
YES
YES
YES
数据备份功能
YES
YES
YES
回 放

同屏最大分割回放路数
36
16
1
回放控制功能（快进、快退、回放速度调节）
YES
YES
YES
视频捕捉、放大、存盘、打印功能
YES
YES
YES
快速检索录像资料（可根据日期、时间、摄像机）
YES
YES
YES
报 警

录像、回放、实时监控三工
YES
YES
YES
云台/镜头控制功能
YES
YES
YES
双显示输出（电子地图显示、分割画面显示）
YES
NO
NO
电子地图输出功能
YES
NO
NO
远程报警信号接收
YES
YES
YES
远程遥控用户、密码管理
YES
YES
YES
兼容Win98/Win2000/WinXP
YES
YES
YES
标准配置

P4 1.7G或以上CPU，128内存，80G硬盘，带显卡、声卡、网卡、鼠标、键盘

机箱尺寸：502MM（长） X 440MM（宽） X 180MM（高） （机箱内可内置8块硬盘）
LAN，WAN，INTERNET,
PSTN,ISDN
×4
×8
×1 6
×16
＞100
NETSERSERVER1000
NETSERVER1500
NETSERVER2000
NETSERVER3000
NETSERVER series
UCW 2000
UCW1000
音视频矩阵
UCW网络架构图

图四 网络架构图
