安防设备安装检查记录样表全套四份.docx

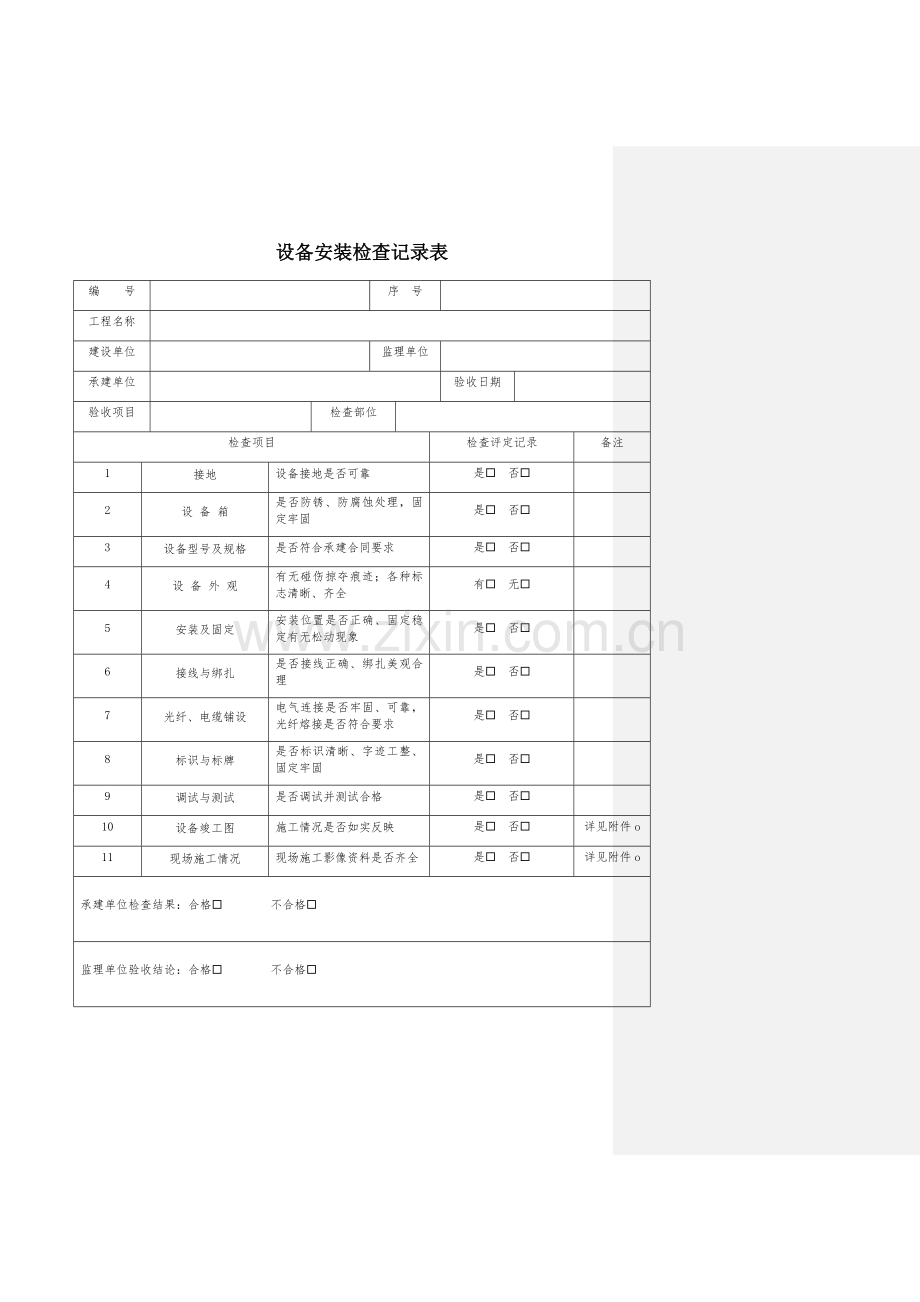

设备安装检查记录表
编 号

序 号

工程名称

建设单位

监理单位

承建单位

验收日期

验收项目

检查部位

检查项目
检查评定记录
备注
1
接地
设备接地是否可靠
是¨ 否¨

2
设 备 箱
是否防锈、防腐蚀处理，固定牢固
是¨ 否¨

3
设备型号及规格
是否符合承建合同要求
是¨ 否¨

4
设 备 外 观
有无碰伤掠夺痕迹；各种标志清晰、齐全
有¨ 无¨

5
安装及固定
安装位置是否正确、固定稳定有无松动现象
是¨ 否¨

6
接线与绑扎
是否接线正确、绑扎美观合理
是¨ 否¨

7
光纤、电缆铺设
电气连接是否牢固、可靠，光纤熔接是否符合要求
是¨ 否¨

8
标识与标牌
是否标识清晰、字迹工整、固定牢固
是¨ 否¨

9
调试与测试
是否调试并测试合格
是¨ 否¨

10
设备竣工图
施工情况是否如实反映
是¨ 否¨
详见附件o
11
现场施工情况
现场施工影像资料是否齐全
是¨ 否¨
详见附件o
承建单位检查结果：合格¨ 不合格¨
监理单位验收结论：合格¨ 不合格¨

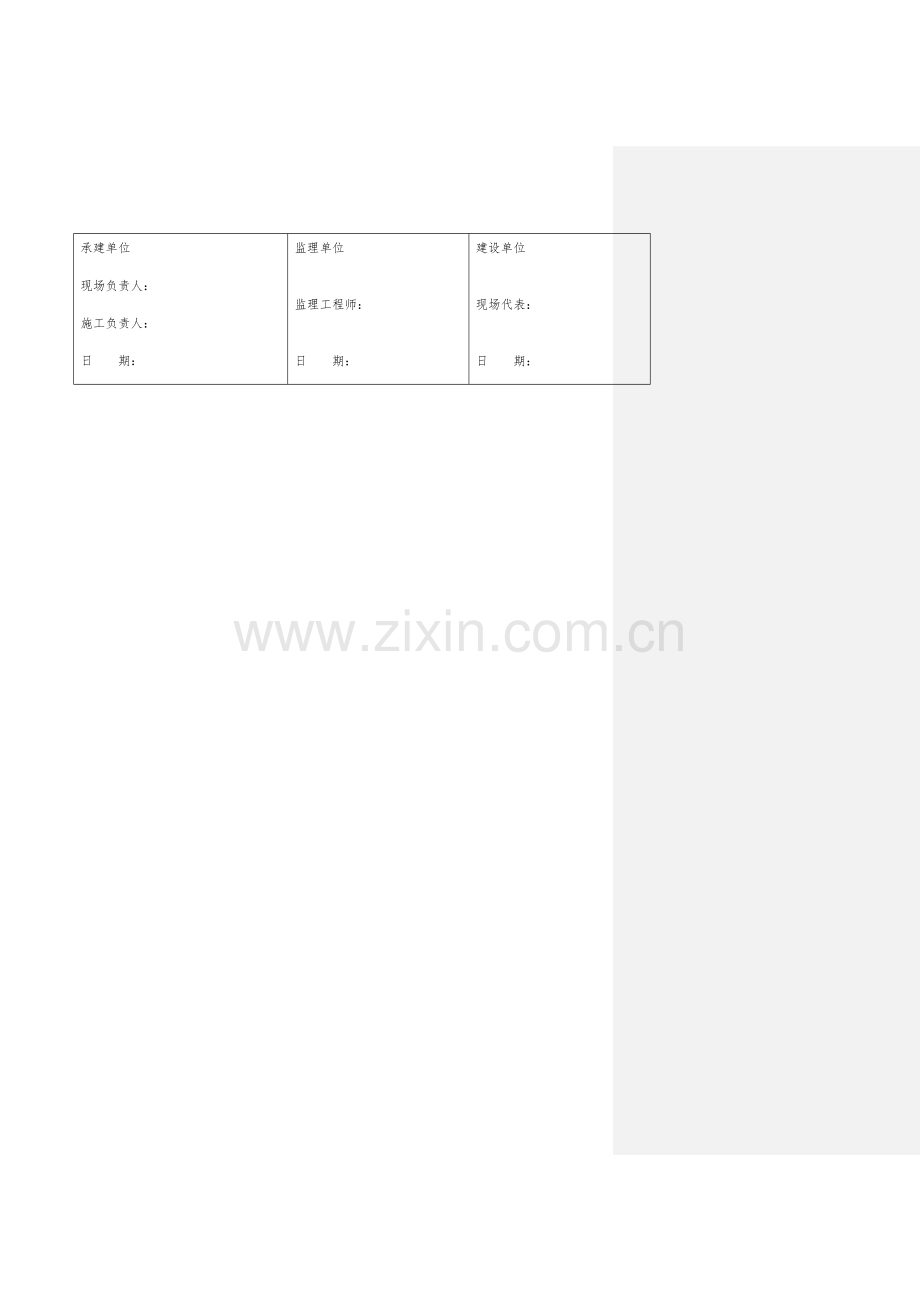

承建单位
现场负责人：
施工负责人：
日 期：
监理单位

监理工程师：

日 期：
建设单位

现场代表：

日 期：

附件o
路由图及设备材料统计表
工程名称：
设备安装调试及线缆铺设工作量统计
车道数
设备数量
新建/利旧/借桥
管沟及线缆长度
其他辅材
备注
o+o
1、摄像机型号+数量
2、雷达型号+数量
3、频闪灯型号+数量
4、闪光灯型号+数量
5、监控球机型号+数量
6、其他主材设备
利旧
1、管沟敷设长度（注明单沟单管/单沟双管）
2、钢管敷设长度
3、设备窨井数量
4、线路检修窨井数量
5、落地机柜基础数量管沟路由图已经画的，不再重复

6、电缆长度（o*n、o*o.o）
7、光纤长度
8、网线长度
1、机箱数量（落地机柜机箱、抱杆箱、壁挂箱）
2、交换机、光纤收发器、防雷器等设备数量

路由图：

施工影像及回传效果
工程名称

承建单位

监理单位

日期
年 月 日
附件o

附件o
施工点位详情信息表
车道编号
IP地址（含网关、子网）
取电位置
取光位置
点位坐标
备注（描述光、电链路）
