变压器整流及调压接线示意图.doc

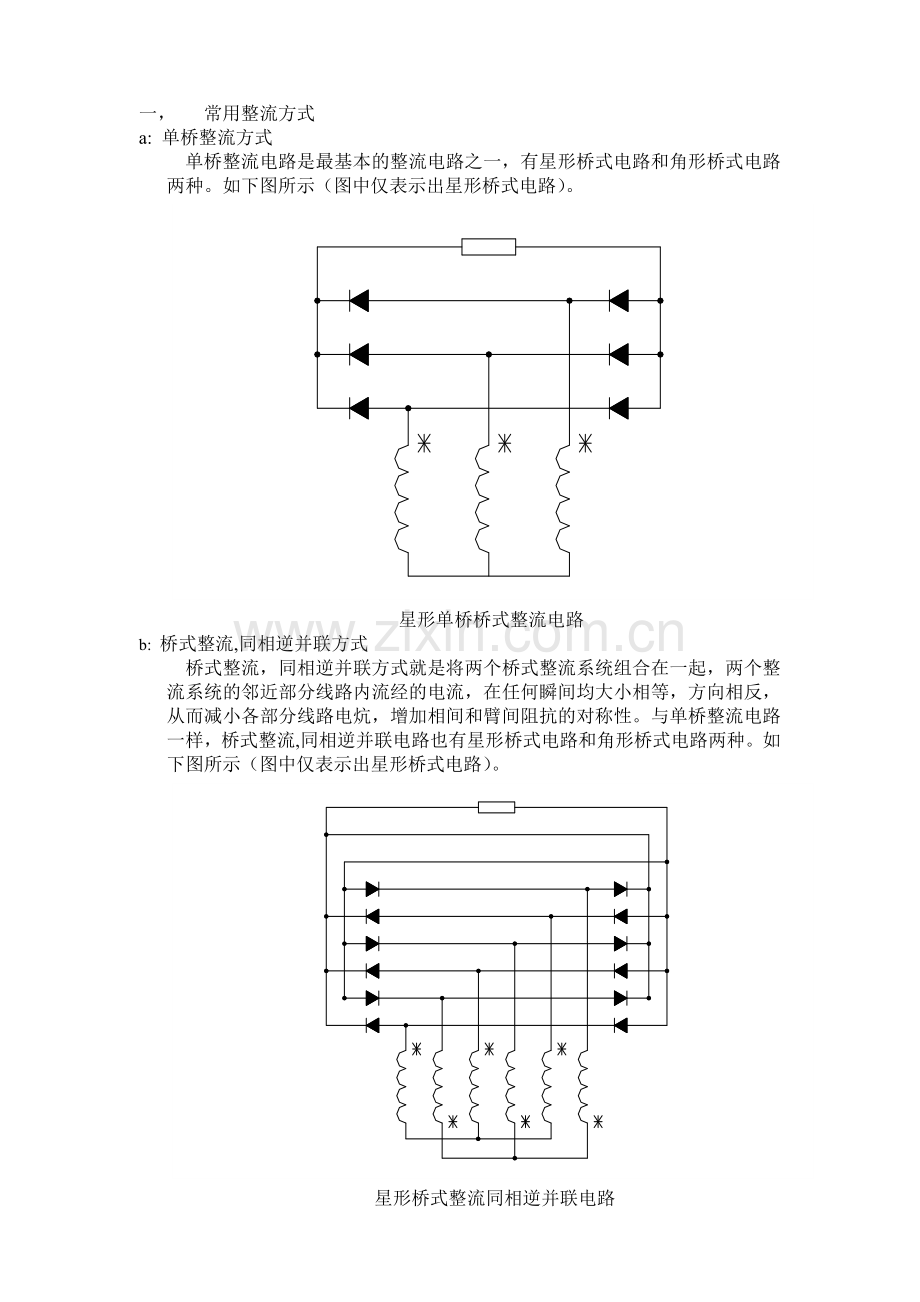

一， 常用整流方式
a: 单桥整流方式
单桥整流电路是最基本的整流电路之一，有星形桥式电路和角形桥式电路两种。如下图所示（图中仅表示出星形桥式电路）。
星形单桥桥式整流电路
b: 桥式整流,同相逆并联方式
桥式整流，同相逆并联方式就是将两个桥式整流系统组合在一起，两个整流系统的邻近部分线路内流经的电流，在任何瞬间均大小相等，方向相反，从而减小各部分线路电炕，增加相间和臂间阻抗的对称性。与单桥整流电路一样，桥式整流,同相逆并联电路也有星形桥式电路和角形桥式电路两种。如下图所示（图中仅表示出星形桥式电路）。
星形桥式整流同相逆并联电路

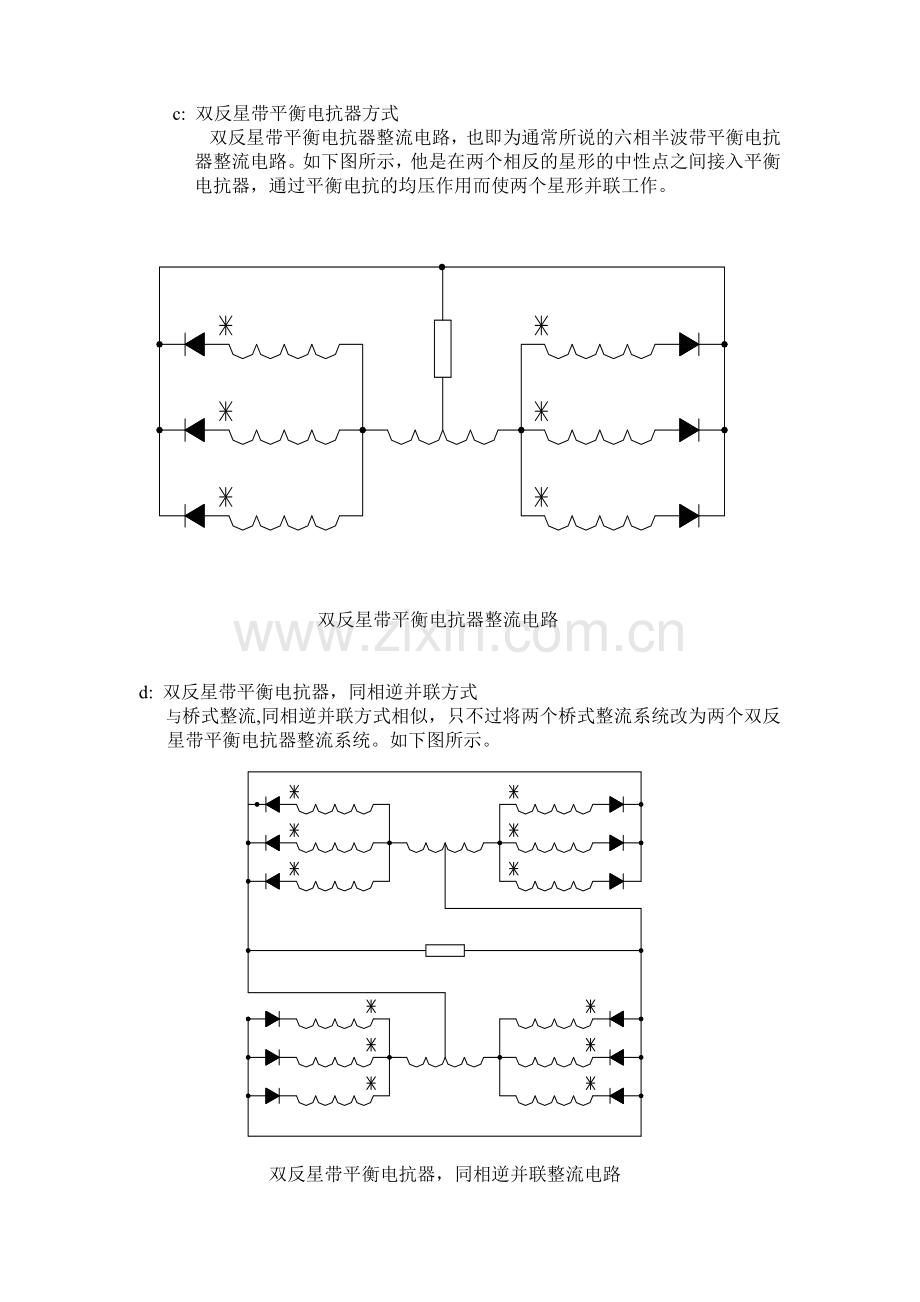

c: 双反星带平衡电抗器方式
双反星带平衡电抗器整流电路，也即为通常所说的六相半波带平衡电抗器整流电路。如下图所示，他是在两个相反的星形的中性点之间接入平衡电抗器，通过平衡电抗的均压作用而使两个星形并联工作。
双反星带平衡电抗器整流电路

d: 双反星带平衡电抗器，同相逆并联方式
与桥式整流,同相逆并联方式相似，只不过将两个桥式整流系统改为两个双反星带平衡电抗器整流系统。如下图所示。

双反星带平衡电抗器，同相逆并联整流电路

二， 调压方式
a: 自藕调压方式

b: 带无载倒段的自藕调压方式

c: 连续调压的自藕调压方式

d: 递降调压方式

e: 第三绕组调压方式

f: 降压自藕调压方式
