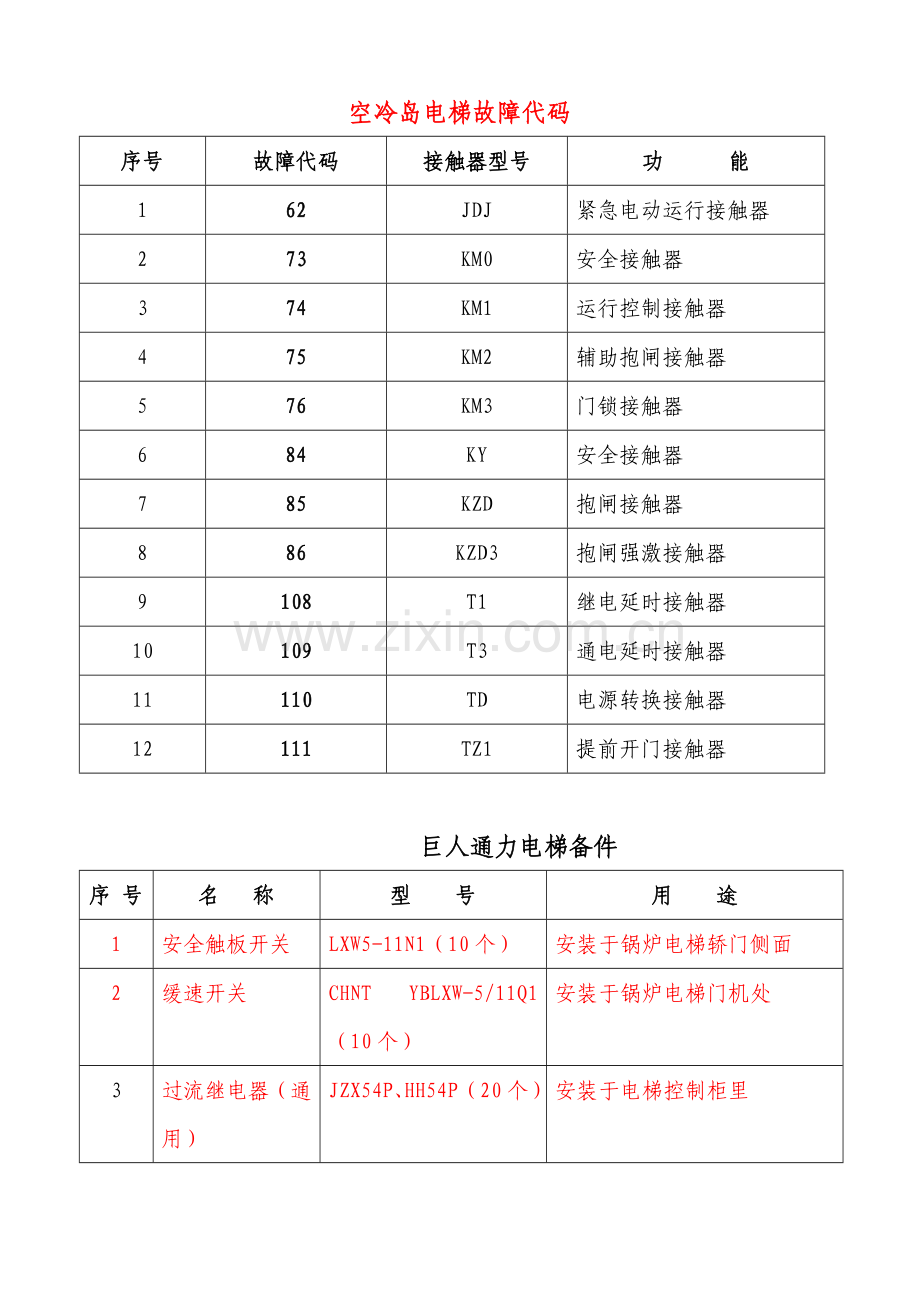

空冷岛电梯故障代码
序号
故障代码
接触器型号
功 能
1
62
JDJ
紧急电动运行接触器
2
73
KM0
安全接触器
3
74
KM1
运行控制接触器
4
75
KM2
辅助抱闸接触器
5
76
KM3
门锁接触器
6
84
KY
安全接触器
7
85
KZD
抱闸接触器
8
86
KZD3
抱闸强激接触器
9
108
T1
继电延时接触器
10
109
T3
通电延时接触器
11
110
TD
电源转换接触器
12
111
TZ1
提前开门接触器

巨人通力电梯备件
序 号
名 称
型 号
用 途
1
安全触板开关
LXW5-11N1（10个）
安装于锅炉电梯轿门侧面
2
缓速开关
CHNT YBLXW-5/11Q1（10个）
安装于锅炉电梯门机处
3
过流继电器（通用）
JZX54P、HH54P（20个）
安装于电梯控制柜里

巨人通力电梯备件明细
序 号
名 称
位 置
1
电梯主板773380 G04
机房控制柜
2
通讯板 （重新核对型号）
轿厢内
3
安全回路板7131160 G01 （重新核对型号）
机房控制柜、轿顶
4
门机盒601810 G01 （重新核对型号）
轿顶
5
外呼连接的显示板LCEFCBIC2、783120HO1C、KONE 2001 （1）
井道内
6
外呼显示板A3J16426-A3(0712110899)（1）
电梯各层门外
7
外呼按钮A4J16465、内呼按钮A4J16467 、（开门钮A4J16467、关门钮A4J16467） （铃声钮A4J16461-A2） 、一层选梯钮A4J20057（四或五柱） （一盒）我拍的图片上是六柱的，咱要备四柱的跟五柱的。
电梯各层门外
8
驱动板713930 G01 （重新核对型号）
机房控制柜
9
抱闸板612018 H02 （重新核对型号）
机房控制柜
10
解码器、调试器

11
平层感应器86420 G02 （重新核对型号）
轿厢上
12
稳压器、变压器
机房控制柜
13
操纵箱
机房
14
检修盒
轿顶
15
光幕、安全触板 （核对型号）
电梯厅门轿门之间
16
门滑块 （一盒）
门下
17
门刀
电梯厅门轿门之上
18
三角锁 （重新核对型号）
厅门上方
19
方油杯ZK11071/70 （4个）
轿厢外侧
20
消防板713150 G011 （重新核对型号）
机房控制柜
21
行程开关YBLX-K1/411（浙江正泰）（4个）
轿厢外侧
22
缓冲开关Id.Nr.292798（8个）
底坑及上层
23
空冷岛、脱硫电梯开关门按钮、选层钮DL-PO2(100908 GN085) （重新核对型号）

24
锅炉电梯接触器CJX2-6511-220V。CJX-6511-110V。（这个王主管没法备几个）
辅助触头F4-22(两侧二开、中间二闭)GB14048.5 IEC/EN60947-5-1（4块）
机房控制柜
（4个）
25
驱动板713930 G01 （重新核对型号）
机房控制柜
26
轿内显示板KM853300 G01（重新核对型号）
轿箱内
27
锅炉电梯CPU板713100 G01 （重新核对型号）
机房控制柜
28
保险0.2毫安（一台电梯8个）
机房控制柜
29
主电源开关
机房
30
空冷岛电梯主板（申龙）WP-CAN3200（1块）

31
偏心轮
20个
32
门机皮带（1450 A）(3条)

注：田主任，咱们先备红色的配件，那些黑色的等咱们进电厂以后，慢慢的再备。还需要一部通用的解码器工具，维修的时候用。我还拍了几张备件的图片，您参照一下。
