室内人造冰场施工工法
编制单位：中国建筑第三工程局
批准部门：中国建筑工程总公司
工法编号：GF203012－96
主要执笔人：杨晓辉 顾晴霞

1工程特点与主题内容 2
2施工工艺流程及施工前提条件 3
3施工要点 3
4试压 4
5调试、制冰和冰场维护 4
6质量标准与技术培训 5
7安全措施 5
8主要机械设备及劳动力计划（略） 5
9技术经济分析 5
10 工程实例 6

我国现有的室内人造冰场分为比赛用的体育场馆及公共娱乐场所两大类。前者冰面大，
制冷机组多，一般设在底层（或单层）。后者规模较小，制冷机组少且使用制冷效率高的冷媒，通常设于楼层上，这类冰场由于常年制冷及营业性用途，使其有建筑构造复杂，装修标准高的特点，施工有较大的难度。本工法针对后者制定，工法涉及的技术内容对其它类型的室内冰场或大型制冷工程施工也有参考价值。
1工程特点与主题内容
1．l作为公共娱乐场所常年使用冰场，在建筑构造处理和材料选择方面有以下特点：
1．1． 1为防止主体结构遭受冻害，冰面与楼面间有多道构造层次。
见图1．1．l图1.1.2
1．1．2冰场装修不但要满足隔断及装饰要求，在材料选择及施工方面，还要保证隔
热、保温、防潮、防渗、防结露等方面的功能要求。
1．2冰场制冷工艺复杂（见图1．2．l）设备自动化程度高，安装精度要求高，系统管网接头类型多，数量多，除干管的法兰连接外，大量的其它接头都具有不可拆卸的特点，施工必须掌握系统的工作原理，有序地作业，确保安装一次成功。

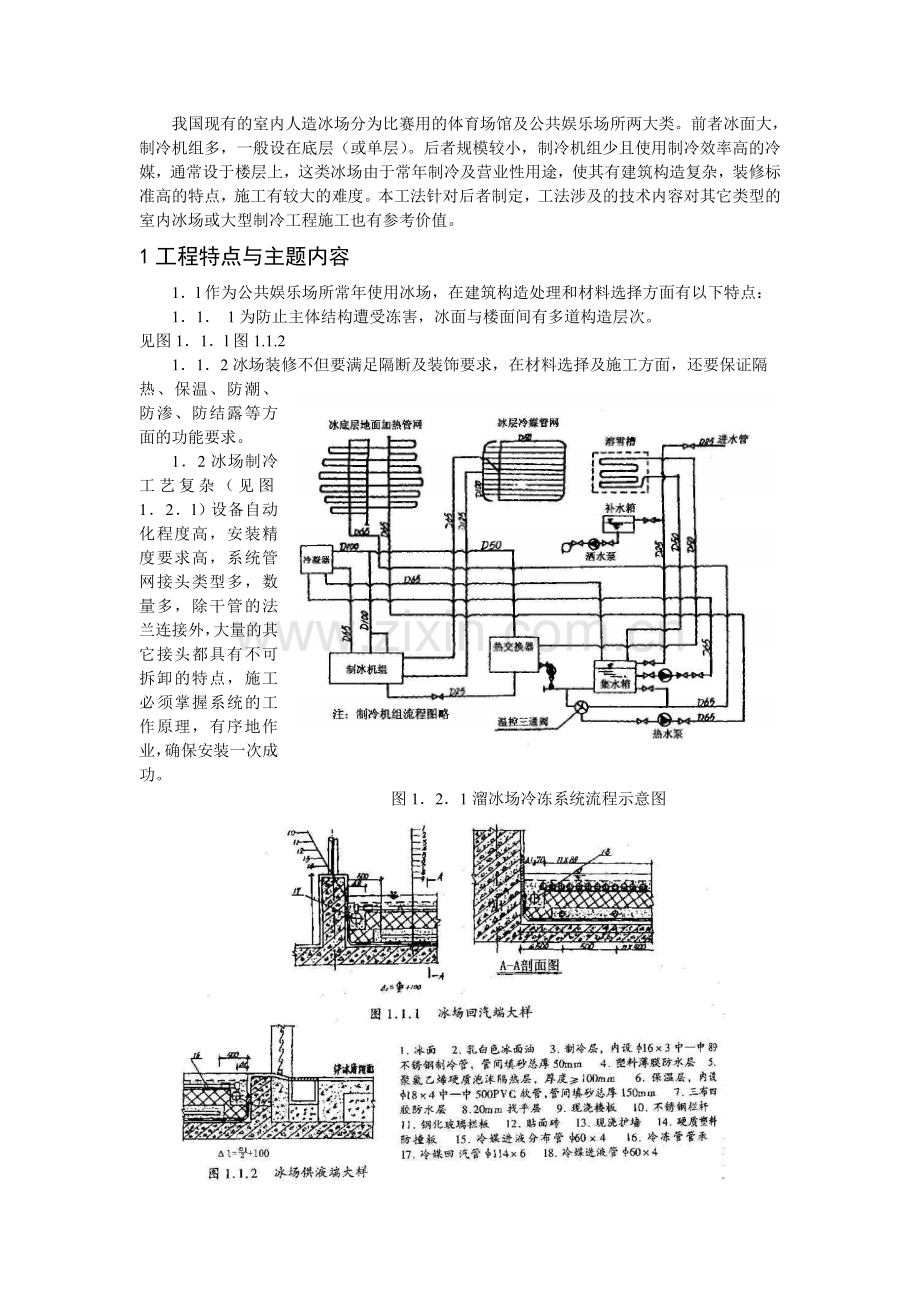

图1．2．1溜冰场冷冻系统流程示意图
1．3冰面需承受规定的使用活载和铲冰车的移动荷载，各构造层要有足够的承载能力，冰面应坚实、均一。
1．4系统的检漏，试压量大，制冷系统加压和抽真空的保压时间长，要求高。
1．5冰场安装与精装修在同一空间内同时展开，工序穿插及成品保护难度大。
1．6本工法的主题内容是：施工工艺流程、施工前提条件、操作要点、试压及调试、主要机具设备及劳动力配备，质量及安全技术措施。
2施工工艺流程及施工前提条件
2．l施工工艺流程见图2．1．l(附后)。
2．2冰场设备安装之前，除冰场护墙外贴面以外的其余湿作业（砌砖、抹灰等）、室内天棚、冰场隔断（除玻璃安装以外的工作内容）、墙面、门窗均应施工完毕，能提供一个相对清洁的，可关闭的工作环境。
3施工要点
3．l设备及机组本体管道安装
3．1．l熟悉制冰的工艺原理、工艺流程及机组各部件的功能，连接方法。
3．1．2设备吊装就位平稳、安装位置正确、减震垫齐全、放置平整、固定牢靠。
3．1．3机组管道自带的保温层必须妥为保护，不得损坏，法兰垫必须完好无损，管道清理内壁后，按顺序就位，法兰连接操作应正确，注意螺栓的紧固顺序和按规定的扭矩拧紧，保持螺栓张紧一致使接头严密不漏，达到原机组的紧体一致性，试压后再作接头保温。
3．2冰场管道均以设备驳接处为起点，找好轴线，标高，按先干管、后支管，先下层保热管网后上层制冷管网的顺序安装。
3．2．l安装前逐件核对管道和零配件的安装位置和完好程度，不得错用或使用有损
伤或使用有缺陷的材料。
3．2．2回汽干管的U型分油弯管设在管道的最低点，其弯曲半径宜小，且应与回气干
管的管径相匹配。
3．3管道安装的准备工作
3．3．l管道定位、放样、下料、成型均用同一把50m钢尺丈量。
3． 3． 2作冷媒支管的φ16×3不锈钢成盘进场，要用带凹槽的调直器（见图3．3．2）调直，以保证管的失圆度≤0.01D（D管径）。
3．3．3冰面的保热管网、制冷管网的布置均与冰面外型无关，为保证冰面坚实、均一，制冷管网必须与冰面边沿（即护墙内沿）等距，且净距≤100mm，因此制冷墙分布管由直线段和弧线段组成，制冷分布管应按规定的曲率成型。
3．3．4热水支管、不锈钢支管长度均为变数，须按其平面位置逐根计算，下料，对号入座。φl6×3不锈钢管锯割应平整，割口用细挫修整光滑，每根不锈钢管下料长度误差控制在0－＋5mm，管端失圆度≤0．0lD。
3．3．5管道要清理内壁，制冷管道还要用压缩空气吹洗后方可安装，所有暂时外露的管道口都须临时封堵严密以保持管内洁净。
3．4管道连接
3．4．l设备本体管道及系统干管采用法兰连接，要求同3．1．3条。
3．4．2冷媒供液及回汽干管（无缝钢管）、保热干管（镀锌钢管）的焊接连接用V型坡口手工电弧焊、要焊透、无裂纹、夹渣、气孔、焊根平顺、外观符合一级焊标准。
3．4．3 PVC管的所有连接为胶粘，粘结部位要锯割平整，表面用酒精擦洗晾干，涂专用胶料。胶料涂布应饱满均匀，插接管道应对正管轴并使结合严密，粘结后在规定的固化养护期内不得碰动。
3．4．4φl8×4的PVC软管保热支管与粘结在PVC三通上的接头零件插紧，并用锁箍锁紧（见图3．4．4），使能承受0．3MPa以上的水压。
3．4．5 φl6×3不锈钢支管与冷媒分布管上自带的接头零件用胀管锁母连接（见图
3．4．5）。此连接须用力矩搬手按规定的扭紧螺母，一次到位。
3．5冰场安装多工种作业，各工序按规程操作，逐层逐项隐蔽验收，作好成品保护。
3．5．l冰场内穿过楼面的管道安装后要用比楼面强度高一级的细石砼封堵严密，收
平表面，再作楼面找平层，防水层。
3．5．2保温层先铺清洁风干的河砂70mm刮平拍实，再铺保热管网，铺设时将分布管位置找准，PVC软管理顺，所有管道垫平塞实。试压合格后，铺填清洁风干的河砂覆盖管网，小心找平拍实至规定厚度，砂层应达到中密状态，铺砂不得损伤管件。
3．5．3保垫层上铺两层聚苯乙烯泡沫隔热板，上下两层错缝不少于200mm，用水
试验压力（MPa）
0.4
0.8
1.4
1.6
维持时间
全面检查所需时间
全面检查所需时间
全面检查所需时间
48小时
稳定标准
不漏
不漏
不漏
压降小于0.03MPa
平尺找平使每块板的平整度误差及缝高差均在2mm以内，用木槌轻打使与砂层接触密实。铺好的板与板间，板与护墙面、板与砂层间均应结合严密。铺好的板不得损坏或撬动，且应保持干燥。
3．5．4在干燥的保热板满铺专用的塑料薄膜要铺平铺严，接缝处用专用胶带粘结，铺好的薄膜不得损坏。
3．5．5制冷层施工先找准分布干管位置标高，对正支管接头后将其固定，按规定中距安装好管承，再安好支管，支管安装宜由冰场中部向两侧进行，每根支座必须“对号人座”核对无误后方可拧紧螺母，务使各支管张紧一致，安装完毕在接头以外部位应用清洁河砂充填至规定厚度，试任合格后再填平接头部位，河砂应刮平拍实，使表面平整度为2mm／m，达到中密，填砂前场内严禁上人踩踏。
4试压
4．l保热管网系统按0．3MPa压力试水。
4．2制冷整系统灌充氮气，按表4．2制度试压。
5调试、制冰和冰场维护
5．1整系统试压合格后完成全部保温作业。在真空状态（约0．0lMPa）灌充冷媒，按表
5．l中参数调试合格后洒水制冰。
项目
设定冰面温度
压缩机排气工作压力
压缩机吸气工作压力
油压
冷媒工作液压
单位
℃
MPa
MPa
MPa
%
数量
-10
1.2-1.5
0.2-0.35
0.6-0.75
12-36
5．2调试完毕系统正常运行后，灌水使冷冻层砂层饱和，冻结后在其上满涂乳白色冰油再洒水制冰，使冰层厚度达到规定厚度（一般为38mm)。
5．3冰场投入使用后要适时用铲冰机清理碎冰，铲平，洒水修整冰面，冰场停止使用时，用冰面毡覆盖，减小冷量损失。
6质量标准与技术培训
6．l本工法执行以下技术标准
GBJ235－82 《工业管道施工及验收规范》
GBJ243－82《通风与空调工程施工及验收规范》
GBJ50171—92《电气装置安装工程盘、柜及验收规范》
GBJ66－84《制冷设备安装工程施工及验收规范》
GB502－94（屋面工程技术规范》
6．2主要技术控制要点
6．2．l控制各管线的平面位置，尺寸及标高，特别是制冷管网平面位置与冰面外沿的
相互关系。
6．2．2控制不锈钢支管的下料长度、失圆度。
6．2．3控制管道清理及分类不可拆卸接头的施工，使一次成活。
6．2．4妥善保管与正确使用各种材料及半成品，特别是胶粘材料必须严格执行产品
说明书的有关规定，防止材性发生变化。
6．2．5控制各构造层质量，逐层隐蔽验收，确保各层平整、严密，具好良好的隔热、保温。防渗和承受冰面活荷载的能力。
6．2．6施工现场应清洁，相对封闭，使工作面有防尘，防曝晒、防水浸的工作条件。
7安全措施
执行《建筑安装工程安全技术规程》并着重作好以下工作：
7．l施工期间始终把安全用电放在重要地位。在多工种交叉作业情况下，施工用电接负荷统一布线，用电设备作好漏电保护，每班配备值班电工巡回检查用电情况，及时清除隐患。
7．2设备吊装严格执行吊装安全条例。
7．3冰场施工期间，室内有大量易燃物质，特别是胶粘施工期间，有易燃气体逸散在空气中。
7．3．l电焊等用火作业应用在大量易燃物进场之前基本完毕，剩余少量必需用火的
工作应办用火申请并有相应的防范措施，经现场负责人同意后方可进行。
7．3．2每班及时清理场内的建筑垃圾，使有一文明施工条件。
7．3．3现场配备高效灭火器。
7．4保持现场良好的通风，降低胶料挥发物浓度，改善操作条件。
8主要机械设备及劳动力计划（略）
9技术经济分析
室内人造冰场在我国工程实例尚少，技术还不成熟。按本工法施工，可做到各工序穿插合理，每道工作必需的前提条件明确、操作重点清楚，可作到操作到位，调试一次成功，有利于保证工程质量，有一定技术价值。但具体的经济效益难以确定。
10 工程实例
按本工法所述，建成天津经济技术开发区内实行会员制全封闭管理体制的四星级俱乐部泰达国际会馆五楼上装饰豪华的，800m2冰面室内人造冰场一座。该冰场常年使用，由防雾玻璃隔断，防潮塑料墙面，保温万利板层面板组成了一个封闭空间，常年保持冰面16F（－9℃)、室温+5℃及适宜的湿度，冰场外的吧台及服务用房保持+15℃-＋18℃。
冰场装有 VLLPER VMC350ES型135冷吨的制冰压缩机二台组成的制冷机组及相应设备，配合ZAMBON1440型燃气铲冰车一台，用氟利昂作冷媒，安装调试一次成功，自1995年7月投入使用以来，管道各接头无渗漏，漏冷情况，制冷效果良好，冰场使用良好。
天津泰达国际会馆室内人造冰场的施工工艺获1995年度中建三局科技成果二等奖，中建总公司科技成果三等奖。

机组及机房
管道安装
水风冷式
冷凝器安装
机房机组及附属设备的安装
制冷干管吹洗
铲冰车吊装
玻璃隔断施工
充填50厚砂层
φ16×3不锈钢管调直
下料
吹洗
冷冻机吊装表
干管安装
冰场楼面防水层
护墙贴面及不锈钢栏杆
保热管网安装
试 压
验 收
调 试
充 氟
抽真空
试 压
制冷管网安装
铺防水布
铺隔热板
充填150厚砂层
管道保温
使 用
洒水制冰

图2．1．1施工工艺流程图
