QY50KA技术资料G4—2013.7.doc

2013年5月版

汽车起重机
型 号 : QY50KA

基本技术规格

起重能力
最大起重量

50t

尺 寸
总长度

13770mm
总宽度

2800mm
总高度

3570mm

行驶重量
总重量

41000Kg

42000Kg
第一、二轴

15000Kg

16000Kg
第三、四轴

26000Kg

性 能
最高行驶速度

80Km/h
最大爬坡度

40%
主臂

5节，11.3m～42.7m
主臂+副臂长度

57.7m
主臂最大起升高度

42.7m
主臂+副臂最大起升高度

57.6m
徐州重型机械有限公司
Xuzhou Heavy Machinery CO.,LTD

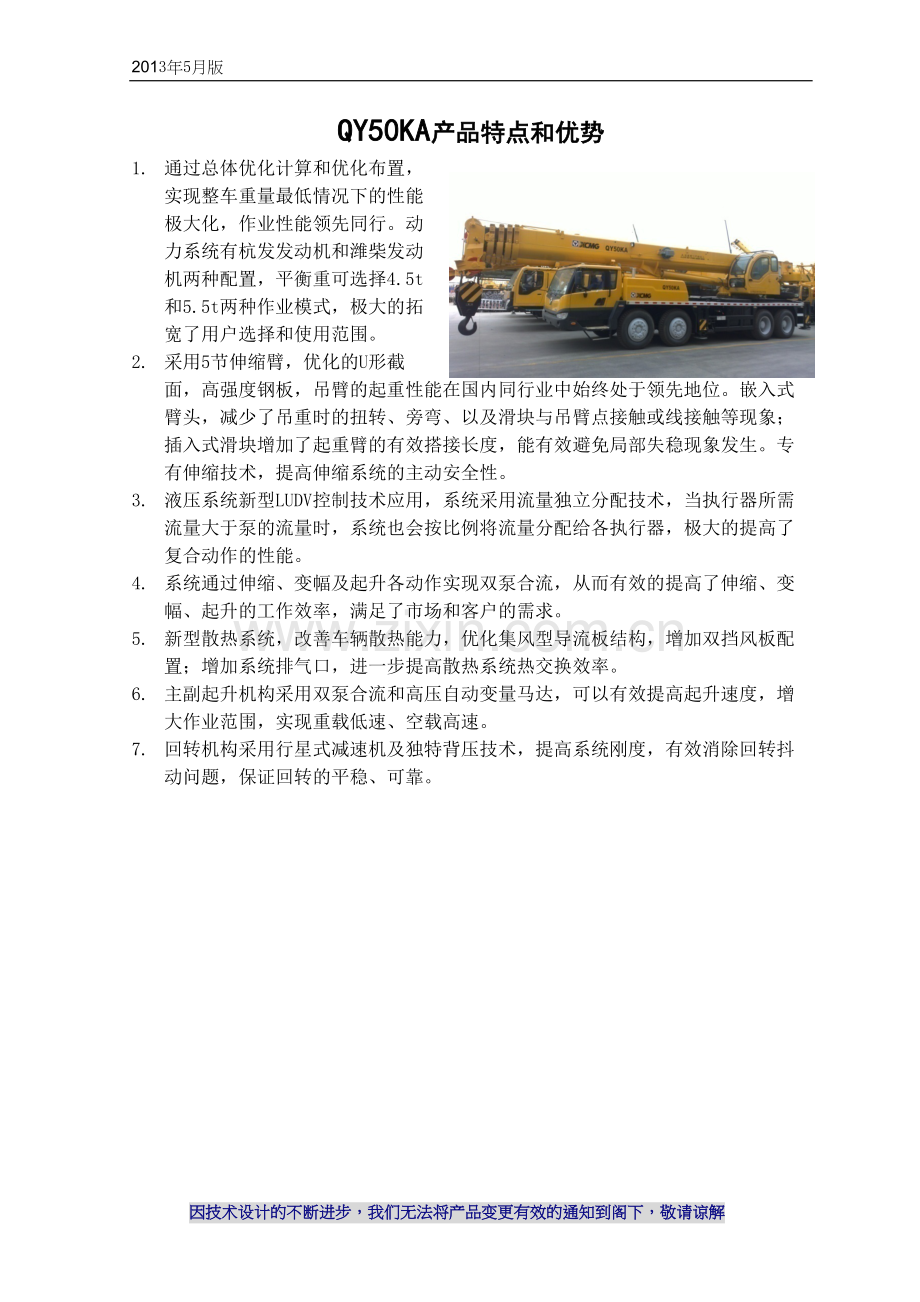

QY50KA产品特点和优势
1. 通过总体优化计算和优化布置，实现整车重量最低情况下的性能极大化，作业性能领先同行。动力系统有杭发发动机和潍柴发动机两种配置，平衡重可选择4.5t和5.5t两种作业模式，极大的拓宽了用户选择和使用范围。
2. 采用5节伸缩臂，优化的U形截面，高强度钢板，吊臂的起重性能在国内同行业中始终处于领先地位。嵌入式臂头，减少了吊重时的扭转、旁弯、以及滑块与吊臂点接触或线接触等现象；插入式滑块增加了起重臂的有效搭接长度，能有效避免局部失稳现象发生。专有伸缩技术，提高伸缩系统的主动安全性。
3. 液压系统新型LUDV控制技术应用，系统采用流量独立分配技术，当执行器所需流量大于泵的流量时，系统也会按比例将流量分配给各执行器，极大的提高了复合动作的性能。
4. 系统通过伸缩、变幅及起升各动作实现双泵合流，从而有效的提高了伸缩、变幅、起升的工作效率，满足了市场和客户的需求。
5. 新型散热系统，改善车辆散热能力，优化集风型导流板结构，增加双挡风板配置；增加系统排气口，进一步提高散热系统热交换效率。
6. 主副起升机构采用双泵合流和高压自动变量马达，可以有效提高起升速度，增大作业范围，实现重载低速、空载高速。
7. 回转机构采用行星式减速机及独特背压技术，提高系统刚度，有效消除回转抖动问题，保证回转的平稳、可靠。

上车部分技术规格

型 号
QY50KA

上车液压系统
液压泵…………底盘发动机驱动四联泵，定量泵用于起
升、变幅、伸缩。
控制阀…………先导液压油控制的负荷敏感式比例多路换
向阀，带有抗冲击阀、防气蚀阀。
油路……………风冷式液压油冷却器，有效降低系统油温
油箱容积………约740L
滤油器…………进、回油滤油器

主 臂
5节，U形横截面的高强度结构。双缸加绳排伸缩机
构，顺序加同步伸缩式主臂,同步系统由2个伸缩油缸和伸缩钢丝绳构成，各油缸均装有安全阀。有2 种伸缩模式可供选择。
主臂长度………11.3m～42.7m
全伸速度………全伸42.7m于85s

副 臂
2节，桁架式结构副臂+箱型结构
具有0°、15°、30°三种固定副臂安装角。
副臂长度………8.5m～15m

臂端单滑轮（标配）
(主臂辅助滑轮)
单滑轮, 安装在主臂顶端用于单股钢丝绳起重作业。

变幅机构
单缸变幅，带有平衡阀。
变幅速度………-2°到+80∘于40s

主起升机构
液压控制调速，装有绳槽卷筒，由液压马达通过行星齿轮
减速器驱动，内置常闭式制动器并带有平衡阀。
具有轻载高速、重载低速的特点。
与副卷扬机分别独立操作。
单绳拉力………………49KN
单绳速度(空载) ………130m/min
直径×长度……………φ18mm×190m

副起升机构
液压控制调速，装有绳槽卷筒，由液压马达通过行星齿轮减速器驱动，内置常闭式制动器并带有平衡阀。
具有轻载高速、重载低速的特点。
与主卷扬机分别独立操作。
单绳拉力………49KN
单绳速度(空载) ………130m/min
直径×长度………φ18mm×125m
起重吊钩

序号
吊钩类型
起重量（t）
滑轮组
重量（kg）
数量
备注
1
主吊钩
50
6
517
1
单钩
2
副吊钩
4
0
100
1
单钩

回转机构
单排四点接触球内齿式回转支承（或可选三排滚柱式），可连续回转360°，回转支承滚柱轨道密封可防水防尘。
定量马达，行星齿轮减速，内置常闭式制动器，可无级调速。
回转速度………0～2.0r/min

操纵方式
液控先导操纵系统，整机具有良好的操控性。主操纵阀为负载敏感控制多路换向阀，先导操作系统具有良好的舒适性。

上车操纵室
人机工程学设计，安全舒适，配备安全玻璃、顶部保护栏、遮阳帘、外开式车门、可调式座椅等。
标配空调。

安全装置
液压平衡阀；
液压溢流阀；
液压双向锁；
力矩限制器；
三圈保护器,防止钢丝绳过放；
臂头设置高度限位，防止钢丝绳过卷；

力矩限制器
上车操纵室内的安全保护装置。当实际力矩接近过载时，
它会发出听视觉警报，并在过载之前自动停止危险动作。
具有超载记忆功能（黑匣子）和故障自诊断功能。
可不断显示的功能：
力矩百分比
实际起重量
额定起重量
幅度
吊臂长度
角度
最大起升高度
工况代码
倍率
限制角度
信息代码

支 腿
4支腿。纵向H形布置，操作杆控制液压动作。可由底盘
车任一侧同时或单独控制各支腿的动作，设有水平仪。
支腿油缸均设有单向阀，且垂直支腿带有双向液压锁。
支腿跨距：
纵向×横向(半伸)…………5.91m×4.7m
纵向×横向(全伸)…………5.91m×6.9m
支脚盘尺寸…………………φ450mm
最大起重量时支腿反力………490KN

第五支腿
安装在底盘车架的前方,用于允许吊机在在360°情况
下,拥有相同的起吊性能；液压油缸装有液控单向阀。
支腿盘尺寸(直径) ………260mm

固定配重
固定4.5t，附加1t活动配重。

颜 色
底盘：黑色；驾驶室、起重机上车：工程黄色

下车部分技术规格

型 号
左驾驶方向盘，驱动/转向形式8×4。

车 架
徐工设计、制造，受力结构优化设计，防扭转箱型结构，进口高强度钢材制造。支腿箱体位于2桥和3桥之间以及车架后端，具有前后牵引挂钩。
发 动 机

型 号
D10.38A-40
形 式
直列、六缸、水冷、增压中冷、电控
制造厂商
中国重汽集团杭州发动机有限公司
功率/kw/rpm
276
排量/ml
9726
燃油消耗率/g/kw.h
192.2
燃油箱容积
约350L
排放标准
国4

下车液压系统
定量开式系统，定量齿轮泵通过取力器联接至变速箱，用于控制支腿、转向。

变 速 箱
9档变速箱，远距离软轴机械操纵，带同步器。

离 合 器
干式、φ430（拉式）膜片弹簧离合器。

车 桥
高强度桥，引进国外先进技术，性能可靠。
第一桥：单胎，转向不驱动；
第二桥：单胎，转向不驱动；
第三桥：双胎，驱动不转向，一级主减加轮边减速；
第四桥：双胎，驱动不转向，一级主减加轮边减速。

转 向
机械式转向机构，带有液压助力。
悬 挂 系 统
后悬挂系统，采用V型推力杆结构、橡胶弹簧悬架，增加底盘行驶稳定性，减少轮胎的磨损。

制 动 系 统
行车制动………脚踏板操纵的双回路气压制动。第一回路作用于一、二轴车轮上，第二回路作用于三、四轴车轮上。
驻车制动………弹簧贮能制动，作用于三、四轴车轮；
辅助制动………发动机排气制动，安全可靠，延长制动摩擦片使用寿命。

电 力 系 统
直流24伏特，串联 12 伏特的电池组 2 个。
发电机：28.5±0.3 伏特 ，70 安培。

驾 驶 室
全宽豪华驾驶室，标配收放音机，可调式座椅、方向盘，大视野后视镜，手动门窗升降器，标配暖风、空调。

轮 胎
标配：12.00-24，×12,选配：12.00R24，×12
备用：12.00-24，×1,选配：12.00R24，×1

工 具
轮辋：8.5-24

随车配置一套维修工具。

主要配套件明细表
（以产品实际配置为准）
序号
名 称
型 号
厂 家
1
发动机
D10.38A-40
中国重汽集团杭州发动机有限公司
潍柴动力股份有限公司
2
变速箱
9JS150T-B
陕西法士特齿轮有限责任公司（9档）
3
转向器
110
江门市兴江、南通环球
4
车桥

徐州美驰车桥/重庆大江
5
轮胎
12.00-24（标配）
12.00R24（选配）

6
下车液压油泵
CB-KPH80/80/40/8
徐州科源液压有限公司
7
下车多路阀

浙江圣邦、浙江奉化
8
上车多路阀

宁波宇洲
9
回转支承
131.25.1480
徐工罗特艾德、马鞍山方圆
10
回转马达
A2F28
北京华德、中航力源
11
回转减速机

徐州科源、徐州得力、力士乐（北京）
12
主起升马达
A6V107
北京华德、中航力源、意大利萨姆
13
主起升减速机

力士乐（北京）、徐州圣邦机械、徐州科源
14
主起升钢丝绳
18NAT 4V×39S
江苏狼山、江苏法尔胜、巨力索具
15
副卷扬马达
A6V107
北京华德、中航力源、意大利萨姆
16
副起升减速机

力士乐（北京）、徐州圣邦机械、徐州科源
17
副起升钢丝绳
18NAT 4V×39S
江苏狼山、江苏法尔胜、巨力索具
18
变幅油缸

徐工液压件、成都成缸液压、
19
伸缩油缸

徐工液压件、成都成缸液压、
20
水平油缸

徐工液压件、张家口长宇工程机械
21
垂直油缸

徐工液压件、张家口长宇工程机械
22
力矩限制器
HC4900
徐州赫思曼电子有限公司
23
先导手柄
HC-RCX
意大利（先导操纵）
24
主臂材料
BS700MC
上海宝山钢铁股份有限公司

主要技术参数表
行驶状态主要技术参数表
（遵从于技术改进）
类别
项 目
单 位
参 数
尺寸
参数
整机全长
mm
13770
整机全宽
mm
2800
整机全高
mm
3570
轴距
mm
1470+4105+1350
轮距
mm
2304/2304/2075/2075
重量
参数
行驶状态总质量
kg
41000
42000(XZJ5424JQZ50K)
轴 荷
前 轴
kg
15000
16000(XZJ5424JQZ50K)
后 轴
kg
26000
动力
参数
发动机型号

D10.38A-40
发动机额定功率
kw/(r/min)
247/2200
发动机额定扭矩
N.m/(r/min)
1350/（1300～1600）
行
驶
参
数
最高行驶速度
km/h
80
最小转弯直径
m
24
最小离地间隙
mm
291
接近角
°
17
离去角
°
11
制动距离（车速为30km/h）
m
≤10
最大爬坡度
%
40
百公里油耗
L
42
起重机作业状态主要技术参数表
（遵从于技术改进）
类 别
项 目
单 位
参 数
主
要
性
能
参
数
最 大 额 定 总 起 重 量
t
50
最 小 额 定 幅 度
m
3
转 台 尾 部 回 转 半 经
mm
3482
最大起重力矩
基 本 臂
kN.m
1822
最长主臂
kN.m
941
最长主臂 + 副臂
kN.m
547
支 腿 距 离
纵 向
m
5.91
横 向
m
6.9(4.7)
起 升 高 度
基 本 臂
m
11.5
最长主臂
m
42.7
最长主臂 + 副臂
m
57.7
起重臂长度
基 本 臂
m
11.3
最长主臂
m
42.7
最长主臂 + 副臂
m
57.7
副 臂 安 装 角
°
0、15、30
工
作
速
度
参
数
起重臂变幅时间
起 臂
s
40
起重臂伸缩时间
全 伸
s
85
最 大 回 转 速 度
r/min
2.0

支腿伸缩时间
水 平
支 腿
同时伸
s
30
同时缩
s
20
垂 直
支 腿
同时伸
s
35
同时缩
s
30

起 升 速 度
（单 绳）

主起升机构
满 载
m/min
85
空 载
m/min
130

副起升机构
满 载
m/min
85
空 载
m/min
130
机 外 辐 射
dB（A）
≤122
操 纵 室 内
dB（A）
≤90

因技术设计的不断进步，我们无法将产品变更有效的通知到阁下，敬请谅解

起重性能表
支腿全伸 6.9 m，主臂起重性能表 配重5.5t
（表中起重量单位 Kg，臂长、幅度单位 m）
不支第五支腿，起重臂位于起重机侧方或后方；支第五支腿，360°全回转
幅度
基本臂11.3m
中长臂15.22m
中长臂19.15m
中长臂25.03m
中长臂30.92m
中长臂36.81m
全伸臂42.7m
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
3
50000
70.3
11.55

3.5
50000
67.5
11.32

4
44000
64.7
11.07
40000
37500
34500
31500
30000
25700
19700
15700
12800
8700
40000
72.1
15.37
33000
76.4
19.51

4.5
40000
61.7
10.77
37500
70.1
15.17
31300
74.8
19.35
24500
79.8
25.46

5
36000
58.7
10.45
34500
68.0
14.94
29300
73.2
19.35
22600
78.7
25.34

5.5
32500
55.5
10.08
31500
65.9
14.7
27500
71.6
19.00
21200
77.5
25.2

6
31000
52.3
9.67
30000
63.8
14.43
26000
70.0
18.79
20000
76.3
25.05
16500
80.0
31.18

7
26100
45.1
8.68
25700
59.3
13.82
24000
66.7
18.34
18300
73.9
24.71
15200
78.8
30.92
12800
80.0
37.10

8
20400
36.8
7.38
19700
54.7
13.09
19400
63.3
17.81
16600
71.4
24.33
13800
76.8
30.61
12000
79.0
36.94

9
16200
25.9
5.5
15700
49.7
12.23
15700
59.8
17.2
15300
68.9
23.9
12600
74.9
30.27
11200
78.0
36.56
9000
80.0
42.68
10

12800
44.3
11.19
12800
56.2
16.51
13800
66.4
23.41
11700
72.9
29.89
10200
76.4
36.25
9000
78.8
42.42
12

8700
31.0
8.3
8700
48.3
14.79
9700
61.1
22.26
10300
68.9
29.01
8900
73.0
35.53
8000
76.0
41.80
14

6100
39.1
12.48
7100
55.5
20.85
7700
64.7
27.96
7900
69.7
34.67
6800
73.2
41.08
16

4300
27.2
9.06
5300
49.4
19.1
5800
60.3
26.7
6100
66.2
33.67
6000
70.3
40.25
18

4000
42.6
16.91
4500
55.7
25.21
4900
62.6
32.51
5000
67.3
39.28
20

3000
34.6
14.06
3500
50.7
23.44
3900
58.8
31.17
4000
64.2
38.19
22

2200
24.1
9.93
2700
45.3
21.33
3100
54.9
29.62
3400
61.1
36.95
24

2100
39.2
18.73
2500
50.7
27.84
2700
57.8
35.55
26

1600
32.0
15.41
1900
46.3
25.76
2200
54.4
33.96
28

1500
41.3
23.31
1700
50.8
32.17
30

1000
35.8
20.35
1300
47.0
30.13
32

1000
42.8
27.78
倍率
12
9
8
6
4
3
3
各节臂
二节臂
0
50%
100%
100%
100%
100%
100%
伸缩率
三节臂
0
0
0
25%
50%
75%
100%

四节臂
0
0
0
25%
50%
75%
100%

五节臂
0
0
0
25%
50%
75%
100%
主臂仰角范围
25.9°～70.3°
31.0°～72.1°
27.2°～76.4°
24.1°～79.8°
32.0°～80.0°
35.8°～80°
42.8°～80.0°
吊钩重量
517kg

支腿半伸4.7m，主臂起重性能表 配重5.5t
（表中起重量单位 Kg，臂长、幅度单位 m）
不支第五支腿，起重臂位于起重机侧方或后方；支第五支腿，360°全回转
幅度
基本臂11.3m
中长臂15.22m
中长臂19.15m
中长臂25.03m
中长臂30.92m
中长臂36.81m
全伸臂42.7m
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
3
50000
70.3
11.55

3.5
50000
67.5
11.32

4
44000
64.7
11.07
40000
72.1
15.37
33000
76.4
19.51

4.5
36000
61.7
10.77
36300
70.1
15.17
31300
74.8
19.35
24500
79.8
25.46

5
28600
58.7
10.45
28500
68.0
14.94
28600
73.2
19.35
22500
78.7
25.34

5.5
23300
55.5
10.08
23200
65.9
14.7
23200
71.6
19.00
21000
77.5
25.20

6
19400
52.3
9.67
19300
63.8
14.43
19400
70.0
18.79
20000
76.3
25.05
16500
80.0
31.18

7
14200
45.1
8.68
14100
59.3
13.82
14100
66.7
18.34
15300
73.9
24.71
15000
78.8
30.92
12800
80.0
37.10

8
10800
36.8
7.38
10700
54.7
13.09
10700
63.3
17.81
11800
71.4
24.33
12500
76.8
30.61
12000
79.6
36.94

9
8400
25.9
5.5
8400
49.7
12.23
8400
59.8
17.2
9400
68.9
23.90
10100
74.9
30.27
10500
78.0
36.56
9000
80.0
42.68
10

6600
44.3
11.19
6500
56.2
16.51
7600
66.4
23.41
8200
72.9
29.89
8700
76.4
36.25
9000
78.8
42.42
12

4200
31.0
8.30
4200
48.3
14.79
5100
61.1
22.26
5700
68.9
29.01
6100
73.0
35.53
6400
76.0
41.80
14

2600
39.1
12.48
3500
55.5
20.85
4100
64.7
27.96
4500
69.7
34.67
4700
73.2
41.08
16

1400
27.2
9.06
2300
49.4
19.10
2900
60.3
26.70
3300
66.2
33.67
3600
70.3
40.25
18

1500
42.6
16.91
2000
55.7
25.21
2400
62.6
32.51
2700
67.3
39.28
20

800
34.6
14.06
1400
50.7
23.44
1700
58.8
31.17
2000
64.2
38.19
22

800
45.3
21.33
1200
54.9
29.62
1400
61.1
36.95
24

700
50.7
27.84
1000
57.8
35.55
26

600
54.4
33.96
倍率
12
9
8
6
4
3
3
各节臂
二节臂
0
50%
100%
100%
100%
100%
100%
伸缩率
三节臂
0
0
0
25%
50%
75%
100%

四节臂
0
0
0
25%
50%
75%
100%

五节臂
0
0
0
25%
50%
75%
100%
主臂仰角范围
25.9°～70.3°
31.0°～72.1°
27.2°～76.4°
24.1°～79.8°
32.0°～80.0°
35.8°～80°
42.8°～80.0°
吊钩重量
517kg

支腿全伸 6.9 m，主臂起重性能表 配重4.5t
（表中起重量单位 Kg，臂长、幅度单位 m）
不支第五支腿，起重臂位于起重机侧方或后方；支第五支腿，360°全回转
幅度
基本臂11.3m
中长臂15.22m
中长臂19.15m
中长臂25.03m
中长臂30.92m
中长臂36.81m
全伸臂42.7m
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
起重量（kg）
主臂仰角(°)
起升高度(m)
3
50000
70.3
11.55

3.5
50000
67.5
11.32

4
44000
64.7
11.07
40000
72.1
15.37
33000
76.4
19.51

4.5
40000
61.7
10.77
37000
70.1
15.17
31200
74.8
19.35
24500
79.8
25.46

5
36000
58.7
10.45
34000
68.0
14.94
29300
73.2
19.35
22500
78.7
25.34

5.5
31500
55.5
10.08
31000
65.9
14.7
27500
71.6
19.00
21000
77.5
25.2

6
26500
52.3
9.67
30000
63.8
14.43
26000
70.0
18.79
20000
76.3
25.05
16500
80.0
31.18

7
22000
45.1
8.68
25300
59.3
13.82
24000
66.7
18.34
18200
73.9
24.71
15000
78.8
30.92
12800
80.0
37.10

8
19400
36.8
7.38
19400
54.7
13.09
19400
63.3
17.81
16500
71.4
24.33
13800
76.8
30.61
12000
79.0
36.94

9
15400
25.9
5.5
15400
49.7
12.23
15400
59.8
17.2
15300
68.9
23.9
12500
74.9
30.27
11100
78.0
36.56
9000
80.0
42.68
10

12400
44.3
11.19
12400
56.2
16.51
13600
66.4
23.41
11300
72.9
29.89
10100
76.4
36.25
9000
78.8
42.42
12

8300
31.0
8.3
8300
48.3
14.79
9400
61.1
22.26
10100
68.9
29.01
8800
73.0
35.53
7800
76.0
41.80
14

5800
39.1
12.48
6800
55.5
20.85
7400
64.7
27.96
7800
69.7
34.67
6800
73.2
41.08
16

4000
27.2
9.06
5000
49.4
19.1
5600
60.3
26.7
6100
66.2
33.67
6000
70.3
40.25
18

3700
42.6
16.91
4300
55.7
25.21
4700
62.6
32.51
5000
67.3
39.28
20

2800
34.6
14.06
3300
50.7
23.44
3700
58.8
31.17
4000
64.2
38.19
22

2000
24.1
9.93
2500
45.3
21.33
2900
54.9
29.62
3200
61.1
36.95
24

1900
39.2
18.73
2300
50.7
27.84
2600
57.8
35.55
26

1400
32.0
15.41
1800
46.3
25.76
2000
54.4
33.96
28

1300
41.3
23.31
1600
50.8
32.17
30

900
35.8
20.35
1200
47.0
30.13
32

900
42.8
27.78
倍率
12
9
8
6
4
3
3
各节臂
二节臂
0
50%
100%
100%
100%
100%
100%
伸缩率
三节臂
0
0
0
25%
50%
75%
100%

四节臂
0
0
0
25%
50%
75%
100%

五节臂
0
0
0
25%
50%
75%
100%
主臂仰角范围
25.9°～70.3°
31.0°～72.1°
27.2°～76.4°
24.1°～79.8°
32.0°～80.0°
35.8°～80°
42.8°～80.0°
吊钩重量
517kg

支腿半伸 4.7 m，主臂起重性能表 配重4.5t
（表中起重量单位 Kg，臂长、幅度单位 m）
不支第五支腿，起重臂位于起重机侧方或后方；支第五支腿，360°全回转
幅度
基本臂11.3m
中长臂15.22m
中长臂19.15m
中长臂25.03m
中长臂30.
