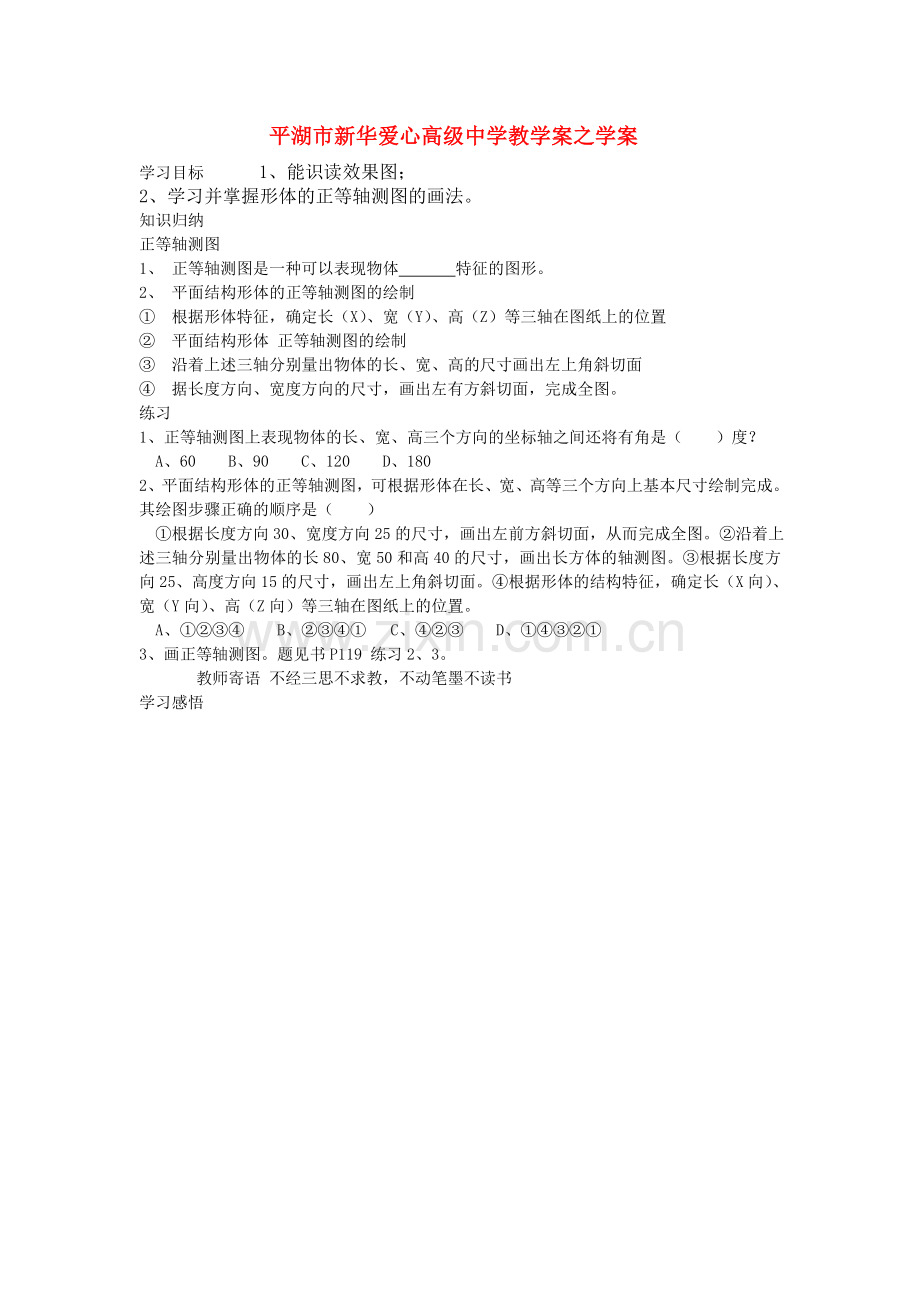

浙江省平湖市新华爱心高级高二通用技术 设计表现图2学案 .doc

平湖市新华爱心高级中学教学案之学案
学习目标 1、能识读效果图；
2、学习并掌握形体的正等轴测图的画法。
知识归纳
正等轴测图
1、 正等轴测图是一种可以表现物体 特征的图形。
2、 平面结构形体的正等轴测图的绘制
① 根据形体特征，确定长（X）、宽（Y）、高（Z）等三轴在图纸上的位置
② 平面结构形体 正等轴测图的绘制
③ 沿着上述三轴分别量出物体的长、宽、高的尺寸画出左上角斜切面
④ 据长度方向、宽度方向的尺寸，画出左有方斜切面，完成全图。
练习
1、正等轴测图上表现物体的长、宽、高三个方向的坐标轴之间还将有角是（ ）度？
A、60 B、90 C、120 D、180
2、平面结构形体的正等轴测图，可根据形体在长、宽、高等三个方向上基本尺寸绘制完成。其绘图步骤正确的顺序是（ ）
①根据长度方向30、宽度方向25的尺寸，画出左前方斜切面，从而完成全图。②沿着上述三轴分别量出物体的长80、宽50和高40的尺寸，画出长方体的轴测图。③根据长度方向25、高度方向15的尺寸，画出左上角斜切面。④根据形体的结构特征，确定长（X向）、宽（Y向）、高（Z向）等三轴在图纸上的位置。
A、①②③④ B、②③④① C、④②③ D、①④③②①
3、画正等轴测图。题见书P119 练习2、3。
教师寄语 不经三思不求教，不动笔墨不读书
学习感悟
