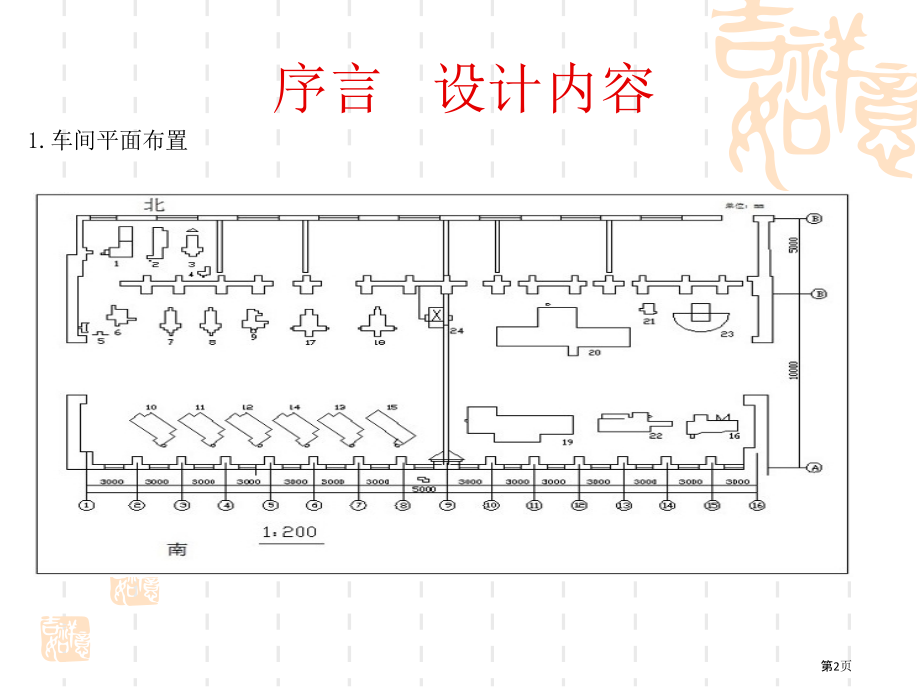

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,某五金厂金工车间配电系统设计,组员:陈某某 何某某,第1页,序言 设计内容,1.,车间平面布置,图,第2页,2,.车间用电设备明细表,第3页,第一章,车间配电系统确定,1.1 低压线路接线方式,1.2,车间配电系统接线,第4页,1.1,低压线路接线方式,低压线路接线方式有放射式,树干式等,1.1.1放射式接线,低压放射式接线图,低压线路放射式接线特点是发生故障时互不影响,供电可靠性较高,但在普通情况下,有色金属消耗较多采取开关设备也较多,且系统灵活性较差。这种线路适合用于大型设备供电,第5页,1.1.2 树干式接线,树干式接线特点恰好与放射式相反,其系统灵活性很好,采取开关设备较少,有色金属消耗也较少。只是供电可靠性较差,母线放射式配电树干式,变压器-干线式树干式,第6页,1.2车间配电系统接线,经过二者比较,本设计车间配电系统选择树干式接线。,第7页,编号,设备名称、型号,编号,设备名称、型号,编号,设备名称、型号,1.1.1,皮带车床,6,1.2.6,立式铣床,X25,1.3.6,普通车床,C620,1.1.2,普通车床,C616,1.2.7,万能铣床,X62,1.4.1,电动单梁吊车,Q=30,吨,1.1.3,牛头刨床,B665,1.2.8,备用,1.4.2,龙门刨床B,1.1.4,立式钻床,Z35L300,1.2.9,备用,1.4.3,立式钻床,2S35,1.2.1,砂轮机,S35L300,1.3.1,普通车床,C620,1.4.4,摇臂钻床,Z35,1.2.2,工具磨床,M6025,1.3.2,普通车床,C620-1,1.5.1,普通车床,C61100,1.2.3,牛头刨床,B665,1.3.3,普通车床,C620-1,1.5.2,镗床,T68,1.2.4,牛头刨床,B665,1.3.4,普通车床,C620,1.5.3,滚齿机,Y-38,1.2.5,插床,B5032,1.3.5,普通车床,C630,1.5.4,备用,第8页,第二章 车间线路负荷计算及选择,2.1 负荷计算方法,2.2 二项式系数法,2.3 线路选择,2.4 配电箱出线线路负荷计算及线路选择,2.5 配电箱进线负荷计算及线路选择,2.6 母线选择,第9页,2.1 负荷计算方法,惯用负荷计算方法有:需要系数法和二项式系数法。,需要系数法特点是简单方便,计算结果比较符合实际。不过把需要系数 看作与备中设备多少及容量是否相差悬殊等都无关固定值,这就考虑不周全。需要系数法适合用于设备台数较多车间计算负荷。实际上只有当设备台数较多,总容量足够大,没有特大型用电设备,才用需要系数法。,因为本设计设备台数较少,所以我们采取二项式系数法。,第10页,2.2 二项式系数法,1、单个设备:,2、单组设备:,3、多组设备:,第11页,2.3 线路选择,2.3.1 线路类型,线路类型:架空线路、电缆线路和车间线。,其中配电箱进、出线采取绝缘导线BLV-500;电源进线采取LJ铝绞线;干线采取LMY硬铝母线。,第12页,敷设方式有:穿焊接钢管敷设、穿硬塑料管 敷设、穿电线管敷设等。,配电箱进线:,穿硬塑料管敷设PC,配电箱出线:采取穿焊接钢管敷,设SC,2.3.3 线路敷设部位,线路敷设:沿墙面敷设WS、沿地板或地面下敷设F。其中配电箱进线采取沿墙面敷设WS,2.3.2 线路敷设方式,第13页,2.3.4 导线选择,电力线路导线选择必须满足以下条件:,发烧条件、电压损耗条件、经济电流密度、机械强度等。,该实训采取按发烧条件选择三项系统中相线截面,应使其允许载流量,al,大于经过相线计算电流,30。,1)三相系统相线截面选择,第14页,2)中性线和保护线截面选择,3)保护线截面选择,依据短路热稳定度要求,保护线(PE线)截面APE,按低压配电设计规范要求。,普通三相四线制线路中中性线截面A0,应大于相线截面 50%,,第15页,PE线最小截面,相线芯线截面,4)保护中性线(PEN线)截面选择,保护中性线兼有PE线和N线双重功效,所以选择截面时应同时满足上述PE线和N线要求,取其中最大截面。,第16页,2.4 配电箱出线线路负荷计算及线路选择,2.4.1各个设备负荷计算,以,镗床T68,为例:电流为9.8,KW,由公式得:单个设备计算电流为,其中,,,。,同理可得其余各个设备I,30,所以:I30=9.8/(3*0.38*0.8*0.85)=21.9 A,第17页,2.4.2配电箱出线线路选择,以镗床T68为例:I30=21.9A,假设,工作在30摄氏度环境下,查附表16得,4根单芯PC BLV-500型截面为6mm2,导线允许载流量Ial=23A21.9A 所以选A=6mm2,而我们选取SC穿钢管径为25mm,所以可得线路型号为:,BLV-500(3*6+1*6)-PC25-F,第18页,各设备电流及导线选择表,代号,I30,线路型号、规格、敷设方式,代号,I30,线路型号、规格、敷设方式,1.1.1,20.1,BLV-500(3*6+1*6)-PC25-F,1.3.2,15.9,BLV-500(3*6+1*6)-PC25-F,1.1.2,10.3,BLV-500(3*2.5+1*2.5)-PC25-F,1.3.3,15.9,BLV-500(3*6+1*6)-PC25-F,1.1.3,6.7,BLV-500(3*2.5+1*2.5)-PC25-F,1.3.4,10.3,BLV-500(3*6+1*6)-PC32-F,1.1.4,9.2,BLV-500(3*2.5+1*2.5)-PC25-F,1.3.5,22.6,BLV-500(3*2.5+1*2.5)-PC25-F,1.2.1,3.4,BLV-500(3*2.5+1*2.5)-PC25-F,1.3.6,10.3,BLV-500(3*2.5+1*2.5)-PC25-F,1.2.2,3.2,BLV-500(3*2.5+1*2.5)-PC25-F,1.4.1,4.56,BLV-500(3*6+1*6)-PC25-F,1.2.3,3.7,BLV-500(3*2.5+1*2.5)-PC25-F,1.4.2,150.9,BLV-500(3*6+1*6)-PC32-F,1.2.4,3.7,BLV-500(3*2.5+1*2.5)-PC25-F,1.4.3,20.1,BLV-500(3*6+1*6)-PC32-F,1.2.5,10.1,BLV-500(3*2.5+1*2.5)-PC25-F,1.4.4,15.5,BLV-500(3*2.5+1*2.5)-PC25-F,1.2.6,10.3,BLV-500(3*120+1*70)-PC70-F,1.5.1,93.7,BLV-500(3*70+1*35)-PC50-F,1.2.7,10.3,BLV-500(3*2.5+1*2.5)-PC25-F,1.5.2,21.9,BLV-500(3*6+1*6)-PC32-F,1.2.8,备用,备用,1.5.3,93.7,BLV-500(3*70+1*35)-PC50-F,1.2.9,备用,备用,1.5.4,备用,备用,1.3.1,10.3,BLV-500(3*2.5+1*2.5)-PC25-F,第19页,2.5 配电箱进线负荷计算及线路选择,2.5.1 配电箱进线负荷计算,以第1号配电箱A1为例,:配电箱A1上接有接有冷加工机床电动机4台,共20.75kW,其中较大容量电动机有9kW1台,4.625kW1台,其它为较小容量电动机,由教材工厂供电技术附表6查得,其计算负荷为:,由此能够推断出其它4个配电箱负荷,第20页,2.5.2配电箱进线选择,依据公式,可得,所以查工厂供电技术附表,,已知,,I,30,=25.5A,,以一号车间为例:,假设工作在30环境下,,所以,PC穿硬塑料管管径为32mm,,所以可得线路型号为:,BLV-500-(310+110)PC32-WS1.5。,以这类推可得其它配电箱线路型号,第21页,各个配电箱导线型号,配电箱,I30(A),线路型号、规格、敷设方式,1#,25.5,BLV-500(3*10+1*10)-PC32-WS1.5,2#,29.2,BLV-500(3*10+1*10)-PC32-WS1.5,3#,28.9,BLV-500(3*10+1*10)-PC32-WS1.5,4#,85.8,BLV-500(3*70+1*35)-PC65-WS1.5,5#,93.3,BlV-500(3*70+1*35)-PC65-WS1.5,第22页,2.6 母线选择,(,1,)相线截面选择,查工厂供电附录表,14,可知:,LMY,型硬铝母线平放时母线尺寸为,404mm2,相线载流量,=480A,,其大于,满足发烧条件,所以相线截面选为,=40,(2),保护线截面选择,因为,35,故选,最终我们选择钢芯铝绞线线路型号为:,LMY-3,(40*4)+1*(25*3),第23页,第三章 配电箱选择,3.1 配电箱介绍,3.2 配电箱选择,3.3,刀熔开关及断路器选择,第24页,3.1 配电箱介绍,配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,组成低压配电装置。惯用于各发、配、变电所中。,配电箱中XL-21系列适用适合用于民用建筑及工矿企业,交流频率50Hz,交流电压380V,三相三线、三相四线电力系统,作动力、照明配电及控制之用。所以该设计我采取XL-21系列配电箱,。,配电箱介绍:,第25页,3.2,各组配电箱选择,依据刘介才主编.工厂供电简明设计手册第409页,之XL-21型动力配电箱一次接线方案表。,我们采取:,XL-21/03,XL-21/04,XL-21/05,XL-21/06,等类型动力配电箱。,第26页,3.3刀熔开关及断路器选择,3.3.1.刀熔开关选择,低压刀熔开关又称熔断器式刀开关,是低压刀开关与低压熔断器组合而成开关电器,含有刀开关和熔断器双重功效。当前以广泛用于低压动力配电屏。,(1)校验刀熔开关断流能力,(2)导线与刀熔开关保护配合校验,配电箱型号及刀熔开关表,第27页,3.3.2断路器选择,例:镗床T68 I30=21.9A,查表得 DZ5-25/20断路器允许载流量50A21.9A 所以选型号为DZ5-50,各个设备断路器选择表,第28页,附录 最终止果,第29页,参考文件,1.刘介才编.工厂供电(第4版).北京:机械工业出版社,,2.刘介才主编.工厂供电简明设计手册.北京:机械工业出版社.1993,3.李宗纲、刘玉林、施慕云、韩春生编著.工厂供电设计.长春:吉林科学技术出版社,1985,4.中国航空工业规划设计研究院等编.工业与名用配电设计手册.北京:水利电工出版社,1994,5.工厂惯用电气设备手册编写组编著.工厂惯用电气设备手册(上、下册).中国电力出版社,1997,6.工厂惯用电气设备手册编写组编著.工厂惯用电气设备手册(上、下册补充本).水利电子出版社,1998,7.王国君主编.电气制图与读图手册.北京:科学普及出版社,1995,第30页,谢谢观看,第31页,
