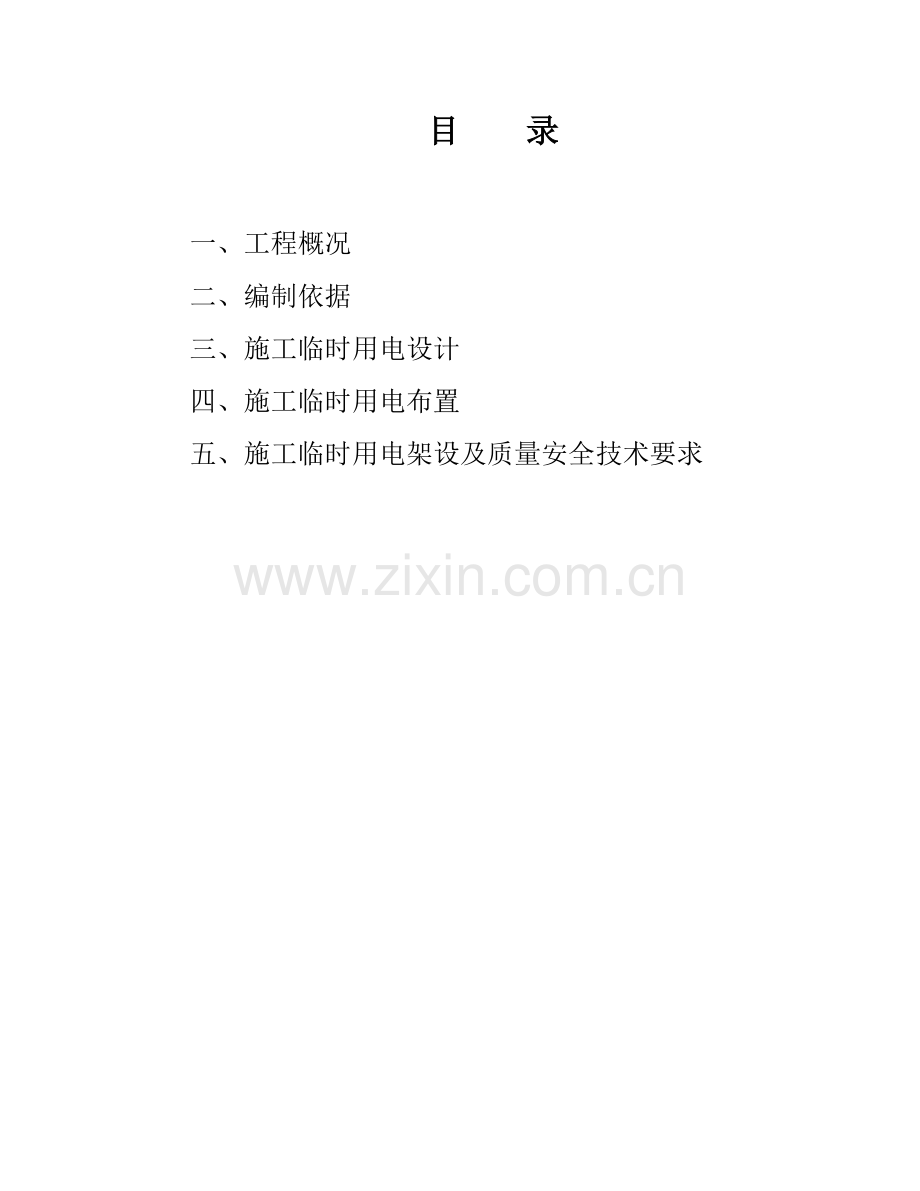

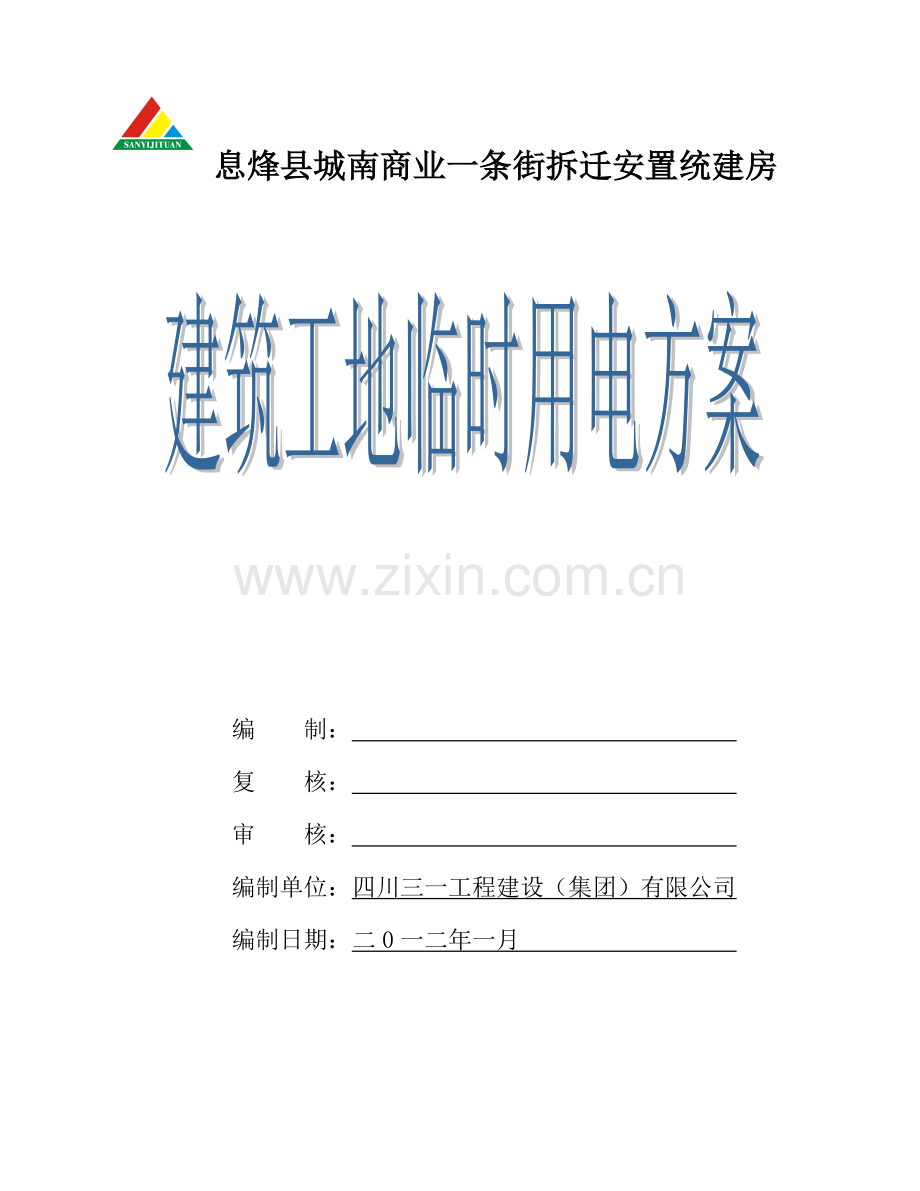

息烽县城南商业一条街拆迁安置统建房编 制： 复 核： 审 核： 编制单位：四川三一工程建设（集团）有限公司编制日期：二0一二年一月 目 录一、工程概况二、编制依据三、施工临时用电设计 四、施工临时用电布置五、施工临时用电架设及质量安全技术要求一、工程概况：本工程位于贵阳市息烽县永靖镇下阳朗半边街，交通方便。本工程项目为七层高层建筑，建筑高度22.3m。一、二层为框架，三层以上为住宅，共九个单元，除一个单元为一梯二户单元布置外，其它为一梯二户，一、二层为框架营业房，负一层为车库。本工程设防烈度为小于六度，属二类建筑；建筑结构的安全等级为二级；地基基础设计等级为丙级；建筑桩基的安全等级为二级；建筑抗震设防为丙类；剪力墙抗震等级为三级；结构构件的耐火等级为二级。二、编制依据：本方案根据JGJ16-2008施工现场临时用电技术规范及简明手册等要求进行编制。由于工地施工用电一直以来都是安全事故多发项目，是工地安全防护重点之一。为保证本工地施工用电正常运行，防止触电事故发生，以项目部有关技术管理人员现场勘察了解，按J GJ16-2008施工现场临时用电技术规范的要求，并根据施工方面的实际情况，特制定本工程的临时用电的布局，架设、安装等。三、施工临时用电设计本工程用电量情况如下：塔吊 1 台砼搅拌机 2 台砂浆搅拌机 1台砼振动棒 8 根砼振动器 4 台电焊机 2 台钢筋弯曲机 2 台钢筋切断机 2 台木工电刨 2台木工电锯 2台室内照明 室外照明 四、施工临时用电布置本工程施工用电必须严格按国家建设工程施工现场供用电安全规范GB50052-2009、施工现场临时用电安全技术规范JGJ16-2008 及本工程施工组织设计有关要求进行安装、检查、验收、监督、使用及维护等工作。五、施工临时用电架设及质量安全技术要求1、施工用电采用TN-S 接零：施工用电接零必须采用TN-S 接零保护系统。现场临时施工用电从变压器接出（或总配电箱从建设单位总配电系统引出，从建设单位专用的中性点直接接地的电力线路中必须采用TN-S 接零保护系统），保护零线要做不少于三处重复接地且每处接地电阻值不得大于10。工地现场在最高设备塔吊顶上安设避雷针及引下线，防雷接地电阻值不得大于30。整个用电线路系统架设严格按JGJ16-2008 规范规定要求进行。2、配电架空线路架设高度：现场架空线路不得低于4 米。架空线路必须设在专用电线杆上，严禁架设在树木和脚手架上，在同一横担架设，导线相序排列是：面向负荷从左侧起为L1（黄色线、相线）、N（工作接零线、黑色划白色线）、L2（相线、绿色线）、L3（相线、红色线）、PE（保护零线、绿/黄双色线），严禁工作零线与保护零线混接，保护零线不得装闸刀等，严格规定在任何情况下不准使用绿/黄双色线作为相线即负荷线。3、现场架空线路与邻近设施（外架）的距离，符合JGJ16-2008 表6.1.7 的要求，水平距离不少于1 米，垂直距离不少于4 米。如安全距离达不至规范要求时，必须采用安全防护措施，增设屏障、围栏或防护网，并悬挂醒目的警告标志牌。4、固定式配电箱、开关箱制作加工应符合规范规定要求，能防雨防潮并须采取防雨防尘措施，安装在干燥、通风及常温处；固定式配电箱与开关箱的距离不超过30 米，开关箱与其控制的用电设备的水平距离不超过3 米，固定式配电箱、开关箱底距离地面高度大于1.3 米，小于1.5 米。导线的进线口和出线口须设在箱体的底面并做防水弯。严禁工作零线与保护零线混接。5、实行三级配电二级保护，即总配电箱、分配电箱、开关箱配电，总配电箱、开关箱二级安装漏电保护开关保护。总配电箱、分配电箱、开关箱按要求保护接零、上锁，按使用功能配置电器开关的大小，实行一机一箱一闸一漏一锁制，设专人管理：进入开关箱的电源线严禁用插销连接；漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源离开关的负荷侧。漏电保护器大小及安装须符合临时施工用电规范规定要求，经常检查，随时处于正常状态。6、临时用电操作要求、安装、维修或拆除临时用电工程，必须由专业持证电工完成，并严格按用电操作规程作业，严格执行规范要求=施工方案要求及安全技术交底要求施工。、各种用电人员必须做到：掌握安全用电基本知识和所用设备的性能；使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好；严禁设备带病运转；停用的设备必须拉闸断电，锁好开关箱；负责保护所用设备的负荷线，保护零线和开关箱，发现问题及时报告解决；搬迁或移动用电设备，或对配电箱、开关箱进行检查及维修时，必须经电工切断电源并悬挂停电标志牌，作妥善处理后进行，严禁带电作业。7、用电架设及操作要求：、移动开关箱的电线不得拖地，不得缚在钢管架子上，需要穿墙时，必须加塑料或瓷套管保护，并在上方做好隐蔽保护，防止落物击断导线。电杆的档距不得大于15 米，线间距离不得小于0.3 米，木横担截面应为8080 mm2，长度为1.5 米。架设导线时，导线离地的距离是过车道应6 米，施工现场4 米，必须采用新的三相五线制，即三根火线，一根工作零线，一根专用保护零线。电气设备的金属外壳必须与专用的保护零线连接，专用保护零线应由工作接地线、配电房的零线或第一级漏电保护器电源侧的零线引出。不得一部分设备作保护接零，另一部分设备作保护接地。、保护零线不得装设开关或熔断丝，不得作它用。熔断器的熔体更换时，严禁用不符合规定及原规格的熔体代替。、所有的电气设备的接地线应用铜导线，不得用铝导体做接地体或地下接地线，垂直接地体宜采用角钢、钢管或圆钢，不宜采用螺纹钢材。、配电箱处应能自然通风，并应采取防雨和动物出入措施。应配置砂箱和绝缘灭火器。变压器、配电箱、配电线路、电器设备及用电作业现场附近严禁堆放易燃易爆物品。对用电设备做好防雨、防潮、防晒、防火、防爆、防雷、防漏电、防有毒气体及防酸、碱、盐等强腐蚀介质工作。电器设备周围不得存放腐蚀介质；在有腐蚀介质场所施工作业时，要采取防腐措施。总配电箱上的各配电线路应编号，并标明用途标记。电线路维修时，应悬挂停电标志牌，停、送电必须由专个负责。、移动式开关箱与固定式开关箱距离不宜超过30 ，开关箱与其控制的固定用电设备的水平距离不宜超过3 米。固定式开关箱的下底与地面的垂直距离应大于1.3 米、小于1.5 米，移动式开关箱的下底与地面的垂直距离宜大于0.6米、小于1.5 米，所有的用电设备必须配备各自的漏电开关，移动式开关箱内必须有闸刀（含插座）和漏电开关，并紧固在电器安装板上，不得歪斜和松动。箱体必须保护接零，并必须防雨、防尘。箱中的导线进线和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门口。出、进线应加护套、分路成束并做防水弯，导线束不得与箱体进、出口直接接触。移动式开关箱的进、出线必须采用橡皮绝缘电缆，进入开关箱的电源线，严禁用插锁连接。、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一开关箱直接控制二台及二台以上用电设备（含插座）。对搁置已久重新使用和连接使用一个月的漏电开关，应认真检查其特性，发现问题及时修理划更换。、所有开关箱应配锁，应有专人负责。并应每月进行检查和维修一次。检查、维修人员必须是专业电工，检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。对开关箱进行检查，维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。所有的开关在使用过程中必须按照下述操作顺序。送电操作顺序：总配电箱分配电箱开关箱、施工现场停止作业一小时以上时，应将动力开关箱断电上锁。所有的开关箱不得放置任何杂物，并应经常保持整洁，不得挂其它临时用电设备。熔丝更换时，严禁用不符合原规格的熔体代替，施工现场内，不准使用电炉。、施工现场临时用电必须建立安全技术档案，由主管该现场的电气技术人员负责建立与管理。其中电工维修工记录可指定电工代替，并于临时用电工程拆除后统一归档。、由项目技术负责人根据施工用电专项施工组织设计对施工用电和施工员、电工作书面技术交底，以及对施工完成的临时用电组织验收，验收合格后方可投入使用。施工过程中，每月进行不少于一次的临用电检查，对不安全因素，必须及时处理、整改，并应履行复查验收手续，确保安全用电的顺利进行。8、防灾、防爆措施、不准在宿舍、办公室内私自用电炉、电热杯、煤油炉等，不准私自乱拉接电灯，不准在宿舍、办公室内使用60 瓦以上的灯泡。、所有用电设备和临时房屋设施必须设保护接零。保护零线不得装设关或熔断丝，不得作它用。10对现场各类人员分层次进行用电安全和电气防火知识的教育培训，做好安全用电电警示及标志，建立施工用电责任制、检查维修制，以及技术交底制度等。
