小区给水施工组织设计(45页).doc

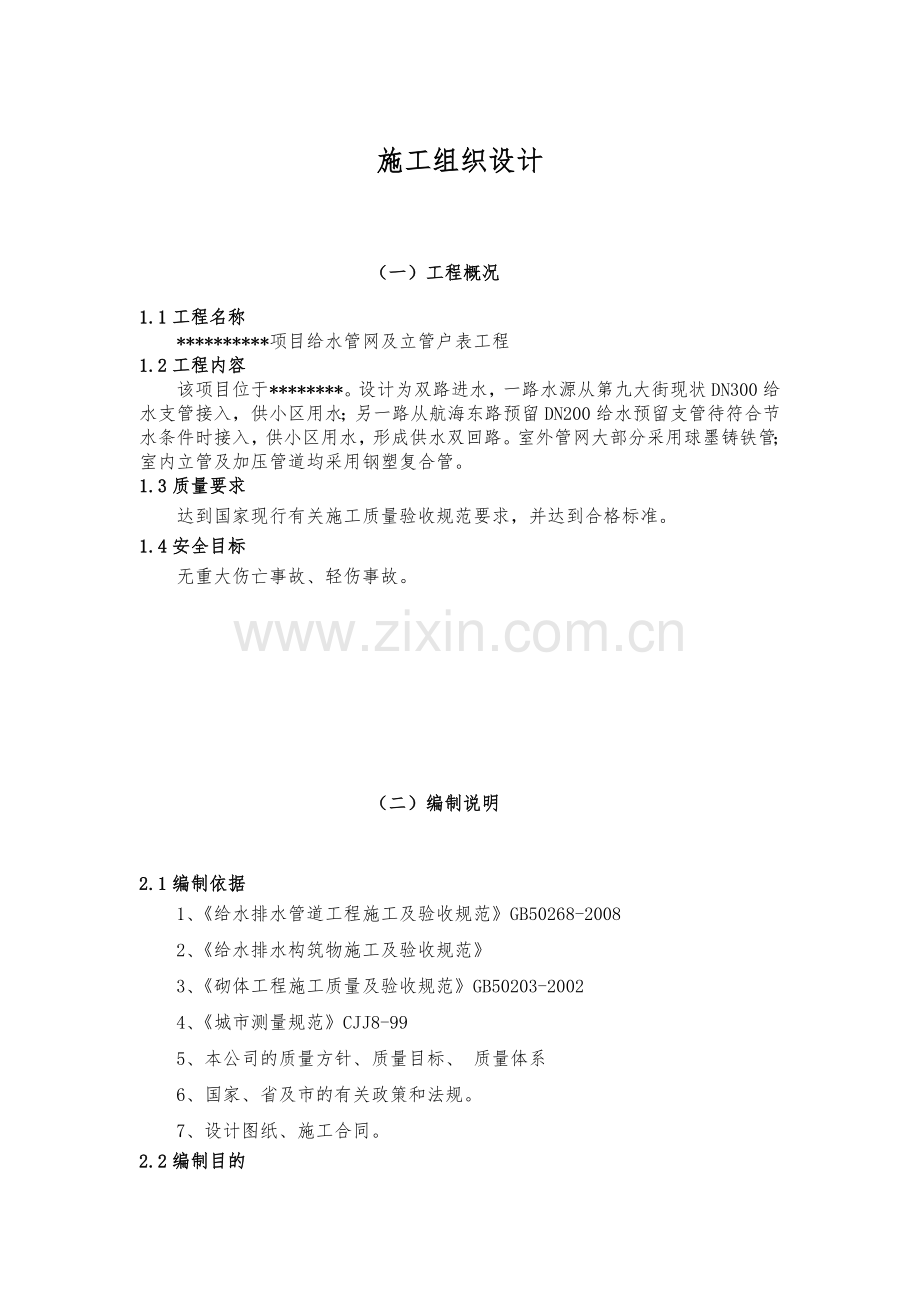

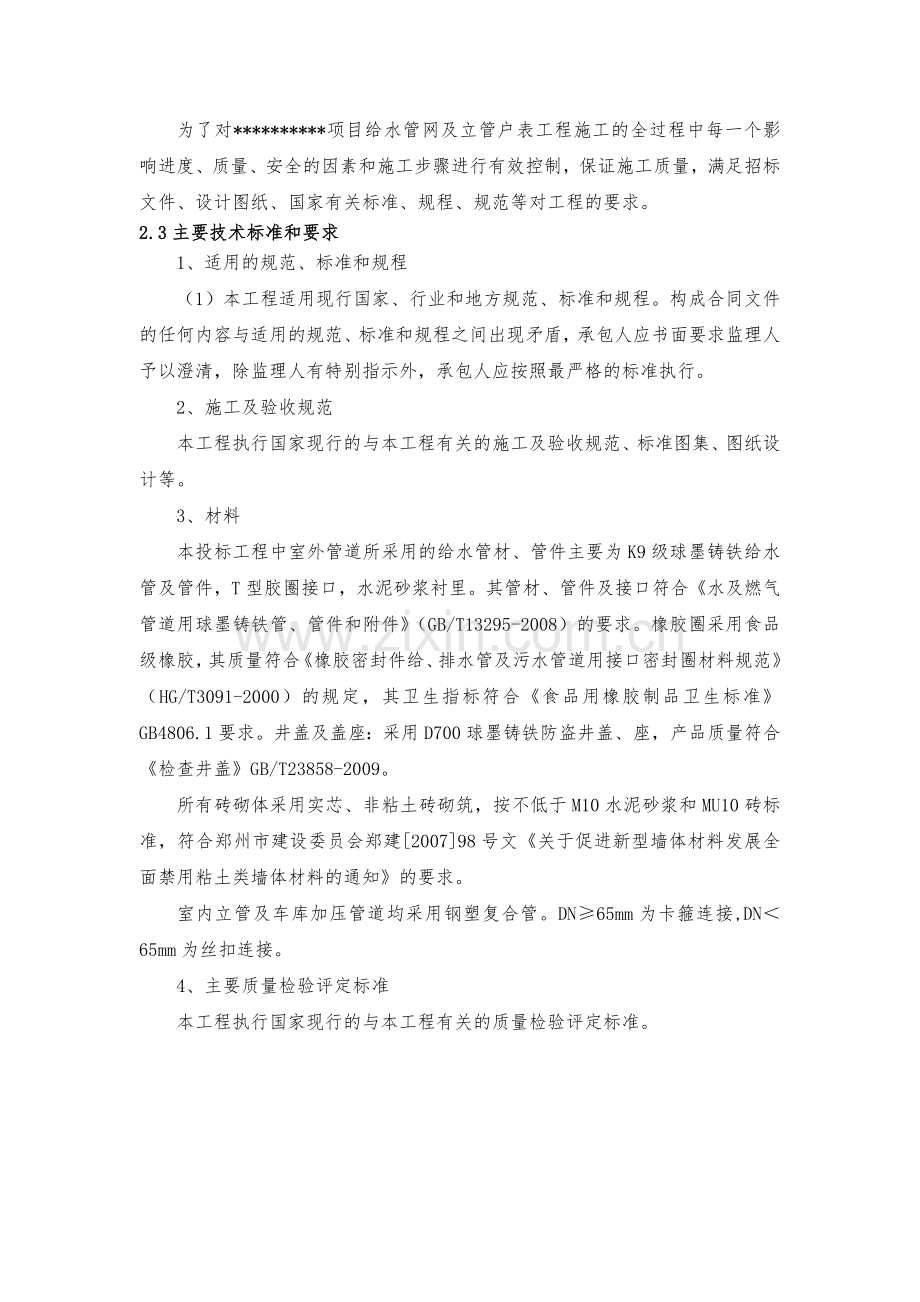

施工组织设计（一）工程概况1.1工程名称*项目给水管网及立管户表工程1.2工程内容该项目位于*。设计为双路进水，一路水源从第九大街现状DN300给水支管接入，供小区用水；另一路从航海东路预留DN200给水预留支管待符合节水条件时接入，供小区用水，形成供水双回路。室外管网大部分采用球墨铸铁管；室内立管及加压管道均采用钢塑复合管。1.3质量要求达到国家现行有关施工质量验收规范要求，并达到合格标准。1.4安全目标无重大伤亡事故、轻伤事故。（二）编制说明2.1编制依据1、给水排水管道工程施工及验收规范GB50268-20082、给水排水构筑物施工及验收规范3、砌体工程施工质量及验收规范GB50203-20024、城市测量规范CJJ8-995、本公司的质量方针、质量目标、 质量体系6、国家、省及市的有关政策和法规。7、设计图纸、施工合同。2.2编制目的为了对*项目给水管网及立管户表工程施工的全过程中每一个影响进度、质量、安全的因素和施工步骤进行有效控制，保证施工质量，满足招标文件、设计图纸、国家有关标准、规程、规范等对工程的要求。2.3主要技术标准和要求1、适用的规范、标准和规程（1）本工程适用现行国家、行业和地方规范、标准和规程。构成合同文件的任何内容与适用的规范、标准和规程之间出现矛盾，承包人应书面要求监理人予以澄清，除监理人有特别指示外，承包人应按照最严格的标准执行。2、施工及验收规范本工程执行国家现行的与本工程有关的施工及验收规范、标准图集、图纸设计等。3、材料本投标工程中室外管道所采用的给水管材、管件主要为K9级球墨铸铁给水管及管件，T型胶圈接口，水泥砂浆衬里。其管材、管件及接口符合水及燃气管道用球墨铸铁管、管件和附件（GB/T13295-2008）的要求。橡胶圈采用食品级橡胶，其质量符合橡胶密封件给、排水管及污水管道用接口密封圈材料规范（HG/T3091-2000）的规定，其卫生指标符合食品用橡胶制品卫生标准GB4806.1要求。井盖及盖座：采用D700球墨铸铁防盗井盖、座，产品质量符合检查井盖GB/T23858-2009。所有砖砌体采用实芯、非粘土砖砌筑，按不低于M10水泥砂浆和MU10砖标准，符合郑州市建设委员会郑建200798号文关于促进新型墙体材料发展全面禁用粘土类墙体材料的通知的要求。室内立管及车库加压管道均采用钢塑复合管。DN65mm为卡箍连接,DN65mm为丝扣连接。4、主要质量检验评定标准本工程执行国家现行的与本工程有关的质量检验评定标准。 （三）施工部署与生产准备根据给水工程设计及施工的项目内容，前期施工准备工作主要有组织项目部、技术准备、物资准备、劳动组织准备、现场准备和施工场外准备。3.1施工组织机构项目经理项目技术负责人测量员资料员质量员技术员预算员1、项目经理职责：我单位选派的是具备较高政治素质、较高组织领导能力、较高理论知识、丰富实践经验保持充沛精力和旺盛意志的领导干部担任项目经理。该项目经理具有用人决策权、财务决策权、进度计划控制权、技术质量决策权和设备物资采购决策权，其职责为：对工程整体负责、制定规章制度，监督有关人员岗位职责；确定工程总目标，落实完成情况；及时做出项目管理决策，严格合同管理；协调各方关系，确保质量、工期、成本控制和节约；建立完善的信息管理系统等。2、项目技术负责人职责：负责整个工程的施工技术、质检管理等工作。3、技术员职责：负责该工程段的全部施工任务，合理安排组织施工生产，确保在指定工期内完工。4、预算员职责： 负责各专业工程师要求完成各单元工程的预（结）算任务。精确执行上级主管部门下达的定额文件及费率、税收等规则。 5、安全员职责：安全保卫科负责工地人员、机械、料场的安全保护和检查安全生产措施，确保“预防第一、安全第一”方针的落实。6、材料员职责：负责所有进料的质量检查，配合监理工程师做好质量把关验收工作。7、资料员职责：负责工程统计各项技术资料编写和整理工作，工程竣工后，负责向监理机构提供完整的工程竣工资料。3.2技术准备技术准备是施工准备的核心。由于任何技术的差错或隐患都可能造成人身安全和质量事故，造成返工，延误工期等财产和经济的巨大损失，因此必须认真地做好技术准备工作。为了能够在拟建工程开工之前，使从事施工技术和经营管理的工程技术人员充分地了解和掌握设计图纸的设计意图、结构与构造特点和技术要求，能够按照设计图纸的要求顺利地进行施工，建设成符合设计要求的工程，因此我们施工单位必须认真做好熟悉、审查图纸的工作。1、审查施工图上所注明的工程建设所需要的材料、规格、品种等对施工单位的要求，以及我们的困难和克服办法。2、审查施工总平面图与其他施工详图在几何尺寸、坐标、标高、说明等方面是否一致，材料规格、品种、数量是否一致。3、 施工总平面上标注的各个单体施工项目，与其相对应的施工详图，在坐标、标高、尺寸等是否相符。我们将在熟悉、审查施工图纸的基础上，对施工图纸中的难点、疑点、有关建议等，写出图纸自审的记录单，并且可以根据业主的需要，进行对图纸进一步的调整和修改。同时组织有关施工人员认真学习有关施工规范，验收标准，掌握本工程建设的特点及现场的实际情况，为确保本工程顺利施工做好技术上的准备。3.3物资准备材料、构（配）件、制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。3.4施工现场准备施工现场是施工的全体参加者为夺取优质、高速、低消耗的目标，而有节奏、均衡连续地进行施工的活动空间。施工现场的准备工作，主要是为了给水工程的施工创造有利的施工条件和物资保证。其具体内容如下：1、做好施工现场的控制网测量按照建设单位提供的工程坐标控制网和水准控制的基桩，进行施工测量，设置施工现场的水准基桩和工程测量控制网。 2、做好“四通一清”“四通一清”是指水通、电通、道路通畅、通信通畅和场地清理。水通：水是施工现场的生产和生活用水的关键，应使其尽可能与永久性的给水系统结合起来，并做好施工现场的地面排水系统，为施工创造良好的环境。开挖一些临时排水沟，保证雨天不积水。在适当的地方设置一个集水井以及一些排水管和沟渠，施工、生活的废水排入集水井内，经沉淀后再排入市政管道中。总之我们将为施工现场创造一个良好的给水、排水系统，确保施工的顺利进行。电通：电是施工现场的主要动力来源。工程开工前，要按照施工设计的要求，接通电力设施，确保施工现场动力设备和通讯设备的正常运行。道路通畅：施工现场的道路是组织物资运输的动脉。工程开工前，必须按照施工总平面图的要求，修好施工现场的永久性道路以及必要的临时性道路，形成完整通畅的运输网络，为各种材料与机具的进场、堆放创造有利条件。通讯畅通：施工现场应有一定的通讯设施，保证施工过程中的通讯畅通，以及应付突发事件。项目部施工现场管理人员每人手机号码编制成通讯录，向建设、监理单位公布，便于工作联系。 场地清理：场地清理主要是去除杂草、灌木、建筑垃圾等影响植物生长的杂物，为施工创造条件。3、建造临时设施按照施工总平面图的布置，建造临时设施，为正式开工准备好生产、办公、生活、居住和储存等临时用房。4、做好本工程的成品、半成品堆放，按照施工进度计划组织成品、半成品的进场，并做好保护工作。5、做好雨季施工安排按照施工组织设计要求，落实冬、雨季施工的临时设施和技术措施。 6、在施工现场的周围开挖一些施工排水沟，将施工中的污水排入排水沟，最后排入市政管道中。7、设置消防、保安设施 按照施工组织设计的要求，根据施工总平面图的布置，建立消防、保安等组织机构和有关规章制度，布置安排好消防、保安等措施。3.5劳动组织准备为确保工程施工的顺利完成，我们将根据本工程的特点，做好劳动组织准备工作。1、建立项目部的领导班子根据本工程的特点、规模和复杂程度，我们将选派参加过给水管道工程建设的项目经理、施工员、工程师、质量员等有关人员，组成项目部的领导班子，这个领导班子富有施工经验，有创业精神，工作效率高。2、建立精干的施工队伍施工队伍的建立要认真考虑专业、工队伍的建立要认真考虑专业、工种的合理配合、技工、普工的比例满足合理的劳动组织，要符合流水施工组织方式的要求，确定建立施工班组（是专业施工班组，或是混合施工班组），要坚持合理、精干的原则；同时制定出该工程的劳动力需要量计划。3、集结施工力量、组织劳动力进场项目部管理机构确定之后，按照开工日期和劳动力需要量计划，组织劳动力进场。同时要进行安全、防火和文明施工等方面的教育，并安排好职工的生活。4、建立健全各项管理制度工地的各项管理制度是否建立、健全，直接影响其各项施工活动的顺利进行。有章不循其后果是严重的，但无章可循更是危险的。为此，根据 建设工程项目管理规范 的有关要求，必须建立、健全工地的各项管理制度，内容包括 ：工程质量检查与验收制度；工程技术档案管理制度；材料的检查验收制度；施工图纸学习与会审制度；技术交底制度；职工考勤、考核制度；工地及班组经济核算制度；材料出入库制度；安全操作制度；机具使用保养制度。、（四）施工方案与技术措施4.1总体施工方案在实际施工中，根据工程特点，结合我公司的实际条件，经过科学、合理分析，制定周密的实施性施工进度总计划，我们将把关键路线上的工作，或影响其它专业施工工序的工作做为施工的重要环节来抓，并以关键工序为主线将总计划层层分解，制定分部分项工程施工进度计划。本工程的重点是管道安装与碰头连接，施工点相对集中，但由于需要各工序密切配合的特点，工序间的搭接要紧凑，计划编排更需要与各工序配合、合理安排。劳动力总计划、机具总计划等施工计划均以施工总进度计划为主要依据编制。a)主要施工方法1、施工测量管道工程开工前应进行下列测量工作：（1）对管道铺设现场进行实地考察；（2）接收/核对业主提供的基准水准点，建立临时水准点；（3）组织技术人员根据业主或工程师提供的管线控制点在管线附近设立指示桩及三角定位点以形成测量控制网。（4）测量定线后，根据测量结果绘制管道走向图及纵剖面图。对于已知的地下障碍物位置设置标牌，变坡点、转角点、特殊点设置标牌指示。（5）测量管道中线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置；（6）施放挖槽边线、堆土堆料界线及临时用地范围。（7）测绘定位图及剖面图对管道及各类阀室进行位置和标高的测绘，并绘出定位图。2、土方工程（1）沟槽开挖前的准备工作：1）调研管道沿线的现状；2）施工期间地下水水位、土质情况；3）施工期间的气候变化资料；4）地上、地下构筑物分布状况，并与有关部门洽商处理方案；5）交通运行情况，特别是城市内公共交通的疏导协调；6）水、电、排水疏导路线情况；7）材料供应的保障以便制定土方开挖、调运方案及沟槽降水、支撑等安全措施。（2）管道沟槽土方开挖1）管道沟槽土方开挖采用挖掘机开挖为主，人工配合及清理。水准仪控制高程。2）管沟开挖前，应向机手进行详细技术交底。交底内容一般包括挖槽断面、堆土位置、施工技术及安全要求等，并指定专人与司机配合；配合人员应熟悉机械挖土的有关安全操作规程，观察沟槽土质及地下管线情况，并及时量测槽底高程和宽度，防止超挖。3）管沟开挖时，先进行详细的测量定位并用石灰标示出开挖边线，复核无误后方可指挥挖掘机由临时便道进入管沟开挖范围进行开挖。挖掘机一边开挖一边后退，开挖出来的土方，沟槽两侧临时堆土，应符合下列规定：不得影响建筑物、各种管线和其他设施安全；不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用；挖掘时边坡按要求1：3放坡，堆土边角应距槽边1m以外，若沟深大于2m时距沟边应大于1m,堆土高度不应超过1.2m，堆土坡度不宜陡于自然休止角,以防沟槽壁坍塌。另挖方材料的质量如果适合用于填方，应分开堆放，且堆土不易紧靠建筑物外墙，如靠墙堆放，高度不宜大于1.5m；若不适合用于填方，则装车将其和多余土方运至监理工程师指定的地点； 变压器、高压线下堆土高度应符合供电部门的规定；（3）开挖沟槽时，还应注意以下事项：1）沥青或水泥路面的拆除可采用带破碎锤的挖掘机或用风镐将路面破碎，可用钢筋剪切断钢筋，或用混凝土切割机将路面切割成块，进行清理并外运到监理工程师指定的地点；2）开挖沟槽时，沟底设计标高以上2030cm的原状土应予保留，由人工开挖，沟底设计标高处土质不得扰动。如局部超挖，需用砂土或合乎要求的原土填补并分层夯实，达到原天然地基的密实度。3）距电缆1.0m处严禁机械开挖；4）开挖沟槽，遇有管道、电缆、地下构筑物或文物古迹时，应妥善保护，对输水管道还应采取防护措施，及时通知监理工程师； 5）挖土机不得在架空输电线路下工作，在架空输电线路一侧工作时的距离，应符合下表的规定。挖土机与架空输电导线的安全距离（m）输电导线电压（kv）1115204040110220沿输电导线垂直方向最小距离1.53.04.05.06.0沿输电导线水平方向最小距离1.01.52.04.06.06）沟底埋有不易清除的块石等坚硬物体或地基为岩石、半岩石或 砾石时，应铲除至设计标高以下0.150.2m，然后填砂整平夯实至沟底标高；7）沟底开挖宽度按标准要求：管道结构每侧工作宽度管道结构外缘宽（mm）每侧工作宽度（m）金属管道非金属管道200-5000.30.48）若有地下水的影响，沟槽开挖后立即进行管道安装并回填到位；9）雨季施工，应事先做雨水排除措施，防止泡槽，发生漂管事故。（4）沟槽支撑沟槽开挖时，应挖至设计标高，如需支撑，及时采取支撑措施。（5）沟槽底清理平整在安装管道之前，清除基底的垃圾、树根等杂物，抽出坑穴积水、淤泥，验收沟槽底标高，按照设计标高、坡度对沟底进行平整、找坡，然后填砂振实。及时进行管道安装或采取措施，避免槽底受水浸泡。（6）沟槽回填沟槽回填土的压实度是确保柔性连接管道工程质量的关键,柔性管道结构设计理论,是将管、土视为一整体考虑的，只有管侧回填土压实度达到设计要求时，管侧回填土方能提供设计要求的回弹抗力。故沟槽回填土质量必须给予高度重视。1）沟槽回填的一般要求：管道安装验收合格后应立即回填，应先回填到管径1/2高度；沟槽内应无积水，不应带水回填；不得回填含有机物的积泥，回填土中不得含有石块、砖及其他杂硬物体；沟槽回填从管底基础部位开始到管顶以上0.5m范围内，必须用人工回填，严禁用机械推土回填。管顶0.5m以上部位的回填，可采用机械从管道轴线两侧同时回填、夯实，可采用机械碾压。沟槽回填应从管线、检查井等构筑物两侧同时对称回填，两侧高差不得大于30cm,确保管线及构筑物不产生位移；每层填土虚铺厚度，人工夯实不大于20cm，机械夯实不大于25cm；每层夯打密实后，并经监理工程师验收合格后方可继续回填；2）回填土材料的要求回填土内不得含有机物、砖块及大于20的石子。管顶以下管道两侧部位，宜采用开挖出的良质土或采用粒径小于20的碎石屑、砂砾、中、粗砂回填。3）沟槽各部位回填土压实度的要求压实度示意图b)球墨铸铁管安装球墨铸铁管的施工方法与步骤：4.3.1下管使用吊车把需安装的管子完整无损的下到沟槽内，管子两端不要碰撞槽帮，不要污染管子，管道内的杂物应清理干净。如管体标有向上放的标志，注意在摆管时，把标志放在管上顶。4.3.2清理承口清刷承口，铲去所有的粘结物，如砂子、泥土和松散涂层及可能污染水质、划破胶圈的附着物等。有任何附加物都可能造成接口漏水，影响试压、冲洗及管线正常运行。4.3.3上胶圈将胶圈清理洁净，将胶圈弯成心形，放置承口槽内就位，把胶圈都装入承口槽，确保各个部分不翘不扭。4.3.4清理插口外表面，刷润滑剂清理插口外表面，插口端应是圆角并有一定锥度，以便装入承口更容易。承口内胶圈的内表面刷润滑剂。4.3.5接口插口对承口找正，上安装工具，扳动手扳葫芦，使插口装入承口内。用探尺插入承插口间隙中，确定胶圈位置。4.3.6安装要点及注意事项（1）正常的接口方法是将插口推入承口，但推承口装入插口亦可。（2）管道弯头和部件上有推力作用时，应设支墩，防止管道移位。（3）所用润滑剂对水、胶圈、材料和人均无副作用。（4）试压之后，复查管子如有变形或损坏，必须重装或修理。（5）胶圈存放应注意避光，不要叠合挤压，长期贮存应装在盒子里，或用其他东西罩上。（6）上胶圈之前注意：不能把润滑剂刷存承口内表面，不然会导至接口失败。（7）切割短截时注意：插口端头要加工使其有一定的锥度。（8）安装前应准备好配套工具，安装中为了防止接口脱开，可用手扳葫芦锁住。c)阀门安装工艺流程及要点阀门安装按照制造厂的安装说明书进行。阀门安装之前，按设计要求检查型号，清除阀内污物，检查阀杆是否灵活，以及阀体、零件等有无裂纹、砂眼。进行试压试漏试验，试验合格才能进行安装。安装方式为法兰连接。各种阀门安装注意以下要点：1、蝶阀安装安装碟阀时，注意方向性，介质流动的方向与阀体所示箭头方向一致。安装碟阀时，阀板停在关闭但不关紧的位置上或根据供货商要求，其手轮便于操作，开启位置按阀板的旋转角度确定。碟阀重量不能作用于管道上。碟阀法兰所用的垫片，质量合格，且不加双垫或偏垫。法兰的焊接符合有关焊接要求。安装好的碟阀，根据设计要求设置牢固的基础。2、闸阀安装闸阀有流向要求的，不得装反。闸阀重量不能作用于管道上。闸阀两侧的法兰与管道上的法兰相平行。闸阀法兰所用的垫片符合介质性能，且不加双垫或偏垫。法兰上的螺栓，其规格、大小符合技术要求。法兰采用焊接，符合焊接有关技术规定。闸阀安装后，手轮的方位便于操作。检验闸门安装后，检查安装精度符合安装要求，各紧固件连接部位不松动。对手动启闭器内的润滑油脂进行检查和加注。在无水的条件下，进行3次门板启闭试验，达到操作灵活，动作到位，手动闸板手感轻便。在设计水压下，闸板启闭轻巧自如，无突跳现象。协助供货商按有关规定进行现场泄露测试，在最大设计水压条件下，闸门的泄露量符合规定。d)钢塑复合管安装1、材料要求 （1）衬塑钢管的管道必须使用同一生产厂家生产的管材和配套管件。 （2）不得使用有损坏迹象的管材及管件。给水用衬塑钢管及管件在使用前应进行外观检查，如发现异常，应进行性能检测。 2、主要机具 机具：套丝机、压槽机、切管器、电锤、台虎钳、专用板手、水压泵等。 量具：钢卷尺、水平尺、线坠、粉笔、小线等。 3、施工作业条件 （1）设计图纸及其它技术文件齐全，并已经会审，且已由设计单位进行过设计交底。 （2）材料、施工力量、施工机具等能保证正常施工； （3）施工现场的用水、用电、材料贮放场地等条件能满足需要。 （4）墙体、楼板等结构的预留洞、预埋套管、预埋件等尺寸规格、位置标高符合要求。 （5）已对管材及管件的外观进行了检查，清除管材及管件的污物和杂质。 4、操作工艺 安装准备 吊线 支架安装 管道制作安装 管道试压 4.1安装准备 认真熟悉图纸，配合土建施工进度，预留槽洞等。按设计图纸画出管路的位置、管径、预留口、坡向、阀门及卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留口、坐标位置等。 4.2管道连接 （1）配管与连接步骤：按设计图纸的坐标和标高线，并绘制实测施工图； 按实测施工图进行配管； 熟悉给水用衬塑钢管的产品图集和安装顺序并进行预装配；（2）切断与压槽：切断时根据现场测量的实际管材长度定尺寸。用专用滚槽机断管。保证断口端面与管材轴线垂直，切斜度DN50以下管材不大于2，DN65以上管材不大于1.5,并去掉毛刺、飞边。压槽时应根据压槽机使用说明的要求，按不同规格的管材选择相对应的滚轮，并按压槽尺寸表滚出沟槽。槽距以预装完卡环、垫圈、密封环无缝隙为理想槽距。压槽和切断时，进刀不能太快，手柄每转进给量不大于0.2mm。如果进刀太快，可能导致个别管材出现变形和破裂。压槽尺寸表：规格 DN1520DN2532DN4050DN65100DN125150距端面距离 150.5160.51650.5281371压槽深度 03050812515槽形R 081012517525（3）套丝 将断好的管材，按管径尺寸分次套制丝扣，一般管径1532mm者套二次，4050mm者套三次，70mm以上者套34次。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝，先松开固定板机，把套丝板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后两手推套丝板，带上23扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。加工的管螺纹应平整，如有断丝、缺丝，其程度不得大于螺纹全扣数的10%。 （4）装管 a:安装时一般从总进入口开始操作，总进口端头加好临时丝堵以备试压用，设计要求防腐时，应在预制后、安装前做好防腐。把预制完的管道运到安装部位按编号依次排开。安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2至3扣，安装完后找直找正，复核甩口的位置、方向及变径无误。清除麻头，所有管口要加好临时丝堵。 b:法兰连接时，紧固法兰盘螺栓时要对称拧紧，螺栓外露丝扣宜为2-3扣，给水管法兰垫料采用3mm厚橡胶垫，法兰盘连接垫片应与管径同心，不得放偏。法兰接口平行度允许偏差不超过法兰外径的1.5%，且不应大于2mm；螺孔中心允许偏差不超过孔径的5%。 c:卡箍连接, 对于大管件连接时，先将接口、卡环、垫圈、密封圈套在管材上，然后与接头法兰盘连接，拧紧螺栓。拧紧法兰盘螺栓时应对角同时紧固，防止偏斜造成密封不严。 d:支架安装：根据现场放线情况，管道支架应成批预制，支架螺栓孔不得使用电、气焊开孔、扩孔、切割，应使用专用机具钻孔。支架孔眼及支架边缘应平整、光滑，孔径应比穿孔螺栓或圆钢直径大2毫米。管道支架第一道防锈漆应在安装前完成。预制时，要确保管卡圆弧光滑。安装时，立管支架端面应控制在同一垂直面上；水平管支架，拉线确定水平管坡度。支架安装间距应符合设计图纸及规范要求。给水立管管卡,层高小于或等于5米,每层1个，层高大于5米,每层不少于2个。 e:立管明装：本工程根据实际情况约每十层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。外露丝扣和镀锌层破损处刷好防锈漆。支管甩口均加好临时丝堵。立管截门安装朝向应便于操作和修理。安装完后用线坠吊直找正，配合土建堵好楼板洞。 （5） 水压试验 （5.1）试验压力应为管道系统工作压力的1.5倍,但不得小于0.6Mpa； （5.2）水压试验之前，应全面检查管材、阀件、支架是否符合设计及规范要求；对试压管道应采取安全有效的固定和保护措施，接头部位必须明露。 5.3水压试验步骤：将试压管道末端封堵，缓慢注水，同时将管道内气体排尽；充满水后，进行水密性检查；加压宜采用手动泵缓慢升压，升压时间不得小于10min；升至规定试验压力后，停止加压，稳压10min，观察接头部位是否有漏水现象；压力下降不应大于0.02MPa,然后降到工作压力进行检查,应不渗不漏。5、质量标准 5.1、道穿墙壁、楼板及嵌墙暗敷时，应配合土建预留孔槽。 5.2、穿过地下室或地下构筑物外墙时，应采取严格的防水措施。 5.3、装时必须注意：安装完的干管，不得有塌腰、拱起的波浪现象及左右扭曲的蛇弯现象。 5.4、管道系统的横管宜有0.20.5%的坡度,坡向泄水方向。 5.5、水平管道的纵、横方向的弯曲，立管垂直度，平行管道各成排的阀门安装应符合下表规定：序号项目允许偏差（mm）1水平管道纵横方向弯曲每m1全场25米以上252立管垂直度每m3高度超过5m83平行管道各成排的阀门在同一直线上间距36、成品保护措施 安装好的管道不得用做支撑或放脚手板，不得踏压，其支托架不得作为其它用途的受力点。管道在喷浆前要加以保护，防止灰浆污染管道。 7、应注意的质量问题 7.1、安装应注意着重检查平整度、管道支撑、套管安装、防伸缩措施，并应进行水压试验和通水能力检验。 7.2、安装应注意着重检查支、架间距和型式是否满足设计要求。 7.3、坐标、标高和坡度的正确性； 7.4、连接点或接口的整洁、牢固和密封性； 7.5、支承件和管卡的安装位置和牢固性；7.6、给水系统的通水能力检验，按设计要求同时开放的最大数量的配水点是否全部达到额定流量； 7.7、根据要求和管道布置，分层、分段进行通水能力检验。e)室外管道试压1、管道试压现场准备情况（1）管道安装已检查合格，并在管道两侧胸腔及上部回填土不少于0.5M情况下进行。回填已达试压要求。（2）管件支墩、锚固设施已达设计强度，未设支墩、锚固设施的管件，应采取加固措施进行试压。（3）后背应设在原状土或人工后背土：土质松软时，应采取加固措施。（4）后背墙面应平整，并应于管道轴线垂直。（5）试压水泵注水管线一般应设置在试压管线的高程较低的一端并于实验的管道轴线相垂直。（6）试压管段应在灌满水后，最好在不大于工作压力条件下充分浸泡后再进行试压。（7）试压管端堵头宜采用法兰或其他柔性接口，便于装卸。（8）管道试压时，试压管段内若安装有阀门，应把全部阀门开启。打压读表与放水应分别设置在试压管线不同端。（9）管道试压时应分级升至实验压力，一般分2-3级，并排尽管内空气。试压期间排气阀、两端外露后背（千斤顶）处应有专人看守。（10）试压过程中，后背支撑，管道两端严禁站人，严禁对管道、接口进行敲打或修补缺陷，遇有缺陷时，应做出标记，卸压后修补。（11）试压完毕，应将试压管段中压力水从放水阀放掉。有闸门连通的可将管中压力降至0.2MP以下即可，无阀门连通的管线应完全放空。2、管道试压设备准备加压设备采用电动活塞泵、手压泵。压力表、千斤顶、潜水泵、堵板、试压管。 试压示意图3、组织措施（1）试压时应统一指挥，发现异常情况及时上报后采取措施。（2）对排气阀、后背等关键部位指定专人专岗负责。（3）各项工序均有专人负责，责任落实到人。（4）试压时应保证联系信号的畅通，一旦出现异常情况，保证能够及时处理。（5）工地安全人员应先对试压管段沿线进行安全巡视，排除可预见的安全隐患。试压时，应加强对沿线进行巡视，发现问题及时解决，必要时立即停止试压。f)冲刷消毒1、冲刷进、排水口安排（1）管道一端已与原管道碰头连接。（2）冲刷消毒排水口畅通，进出水口设备齐全，冲洗环境符合安全文明施工要求，能保证连续冲洗。（3）冲刷小组成员必须服从领导小组的指挥、坚守岗位，不得擅自离岗，组织落实好交通工具、通讯工具及其它应急抢救物资设备，抓好现场管理，出现异常情况及时向领导小组报告。2、具体操作方法与步骤：（1）打开排气阀。（2）冲刷开启阀门时要由小到大开启，随时观察出水口处水质浊度、色度情况，特别注意调节进水口处及排水口处水压情况，保持水压平衡，待出水口处水质浊度、色度情况达到要求后,关闭阀门。（3）重新开启排水阀门，待出水口水质稳定后（若开启排水阀门后，观察水质情况，若发现水质仍有混浊，沉砂等现象，则按以上步骤继续冲刷）。（4）待出水口水样合格后，并经检验室化验（若检验结果合格，则冲洗工作完成；若不合格，则按原方案重新进行，直至水质合格）。（5）待水样送检合格后，开启进水口阀门，联通管网，投入使用。g)碰头连接管道消毒冲刷完毕后与原有管道进行碰头连接。开挖原有管道预留管头打开堵板（或堵头）抽水至水净或可操作时指挥机械将管件逐一安装检验无误后通水.（五）质量管理体系与措施 5.1质量保证体系1、执行ISO质量保证体系我公司素以质量为企业生存的根本，“做一项工程，树一个名牌”是我司做工程的原则，公司员工从上到下均有很强的质量意识，熟知优良的工程质量是公司生存与发展、个人取得良好效益的保证。为了保证优良的工程质量，适应市场竞争的需要，我司通过了ISO质量体系审查，从制度上对质量做出严格的保证。我公司的质量保证体系，从材料进场到竣工验收、维修保养均有完善的程序管理，使整个施工过程的施工质量均得到优良的保证。2、管理架构及职责（1）管理架构为使工程各项质量保证措施真正落实，项目经理部成立由项目经理为组长的质量保证领导小组。项目经理项目工程师项目副经理专业施工组一专业施工组二质量安全部材料设备供应部行政部专业施工组三项目部组织构架图（2）管理架构成员岗位职责1）项目经理质量保证岗位职责负责做好项目部内外的施工协调及日常质量管理工作；监督各安装专业使用材料的质量、施工质量及控制进度,确保安装工程的质量；项目经理是项目部保证工程质量的第一责任人，必须坚持“百年大计、质量第一”的方针。2）项目工程师质量保证岗位职责项目工程师对整个机电安装工程的质量负责，是项目部保证工程质量的直接责任人，监督检查各专业施工的质量情况，对项目经理负责，对专业施工质量负直接责任，监督检查各专业的施工质量情况，并对下属各部门进行指挥调度。负责保证本工程所使用的标准、规程、规范、图纸、工艺等文件确保符合文件和资料控制程序的规定以及满足本工程的需要。3）质量安全部保证质量岗位职责对本工程的施工质量进行监督检查，质量安全部对本工程的质量安全进行检查。对项目经理负责，对本工程进行定期检查和不定期抽查，对不符合质量安全要求的，填写监督检查记录，限期整改，并拥有处罚权。负责工程标识和可追溯性控制、检验和试验状态控制的管理；负责施工不合格品控制、工程交付和服务控制的管理；组织开展QC小组活动，大力开展工程质量“防通病”、达标准、上水平的群众活动；质量检查员对整个工程的质量负责监督检查、检测试验、三级检查验收；监督检查或参加物资进货检验和试验；监督检查施工班组自检、互检及其原始记录，并负责进行抽检；参与过程检验和试验、最终检验和试验的具体工作。4）材料设备供应部质量保证岗位职责负责对项目经理部所使用的全部材料进行检验、试验、贮存保管、发放，对全部材料设备的质量负责（包括业主所提供的材料设备）。同时负责对全部施工机具进行日常维修保养，保证施工机具的正常有效性。负责对项目经理部所持有的计量器具进行保养，并建立使用台帐。同时保证全部计量器具在检验有效期内使用，对临近检验期限的计量器具送回公司计量部，由公司计量部送到检测中心进行检验。5）各专业施工组质量保证岗位职责是主管专业质量保证管理第一直接责任人，负责其本专业系统质量管理和治理检查；负责编写本专业保证质量的具体措施，监督和检查本专业系统各施工班组的安装质量；对质量问题及时给予制止和采取纠正措施，填写有关质量保证管理文件。施工技术组负责向专业班组提供技术支持，对各专业施工方案的可行性进行审核，对整个工程的关键施工部位进行策划、制定施工方案及对整个施工负有技术指导的职责。（3）执行责任追查制度1）追查制度执行程序(见附图)施工员是否有对施工班组进行详细、有针对性的质量技术交底有追究责任人责任施工班组是否严格执行质量技术交底，交底不适用时是否有向施工员反馈施工班组是否做到消除质量通病，是否有执行质量自检制度施工员是否对施工班组的安装质量进行全过程监控，有否提供技术支持质量检查员是否有进行质量监督检查、检测试验、三级检查验收有有有否落实执行否落实执行否落实执行否落实执行否落实执行2）明确任务落实职责施工员对班组长交付工作任务前，必须编写单位工程施工质量技术交底，报项目工程师批准后，对班组长进行质量技术、安全要求交底，并对其负责区域的配合情况等现场要求进行交底，同时要求施工员对班组长进行现场交底。如果没有作业指导书(或施工方案)就不能保证质量时，施工员应编写作业指导书(或施工方案)，对施工过程、施工方法、控制点、检验方法、技术和质量要求等进行明确规定，报项目工程师批准后在技术交底中向生产班组交待清楚，落实施工任务，并明确质量要求，使施工班组明确自身职责。施工班组长在执行施工任务时，必须全面管理，消除质量通病，杜绝错漏，对照图纸认真检查，并根据现场实际情况与施工员商议处理，不能生搬硬套。实行三级质量管理制度，施工班组长、施工员、质量检查员各司其职，施工班组长负实施责任，施工员、质量检查员负监督检查责任。3）现场跟踪，确保质量对于隐蔽工程，专业施工员及质量员除进行日常的巡查之外，还必须对隐蔽施工区域的施工班组定位放线进行检查，从施工开始就要介入管理和提供技术支持和检查。施工员及质量检查员对施工班组的施工放线、定位检查确认后，施工班组即进行预埋管线安装。为了保证施工进度，施工员和质量检查员必须采取现场检查、现场确定的形式配合班组放线。施工员及质量检查员要对施工质量进行过程检查，从制作到安装、定位固定，均要一一检查确认，施工班组长亦要对各部位的质量进行检查，查漏补缺，消除质量通病。5.2质量保证措施本工程的质量目标：保证一次成优,确保工程质量达到合格要求。为了达到以上质量目标，主要从以下几方面进行质量保证： 1、保证材料设备质量项目经理部材料设备组按照进货检验大纲负责对所采购的设备材料进行验证或复检，保证用于施工的产品质量符合标准及可满足图纸、规范和合同的要求。检验工作结束后，应填写进货检验记录表，由项目经理审核。2、设备制造质量保证措施选择实力雄厚的生产厂家，从技术力量来保证,工程所选用的材料设备质量直接关系到整体工程质量的好坏，我司已有成熟的材料供应体系，对供应方的供应能力及技术已有充分了解。满足业主要求的前提下结合我司的经验，设备材料选择国产或合资优质产品，厂家具有年以上的同类产
