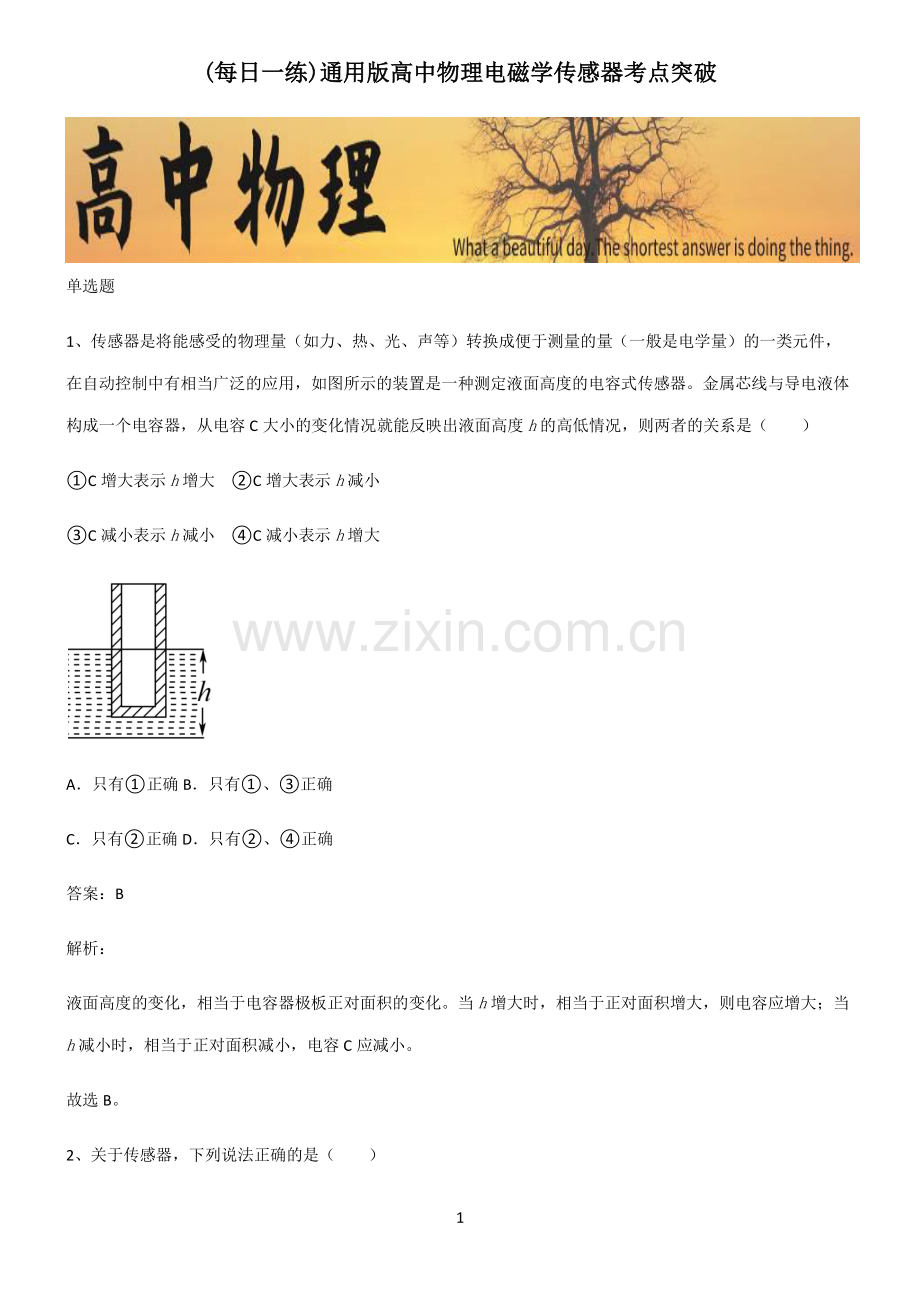

1 (每日一练每日一练)通用版高中物理电磁学传感器考点突破通用版高中物理电磁学传感器考点突破 单选题 1、传感器是将能感受的物理量（如力、热、光、声等）转换成便于测量的量（一般是电学量）的一类元件，在自动控制中有相当广泛的应用，如图所示的装置是一种测定液面高度的电容式传感器。金属芯线与导电液体构成一个电容器，从电容 C 大小的变化情况就能反映出液面高度h的高低情况，则两者的关系是（）C 增大表示h增大 C 增大表示h减小 C 减小表示h减小 C 减小表示h增大 A只有正确 B只有、正确 C只有正确 D只有、正确 答案：B 解析：液面高度的变化，相当于电容器极板正对面积的变化。当h增大时，相当于正对面积增大，则电容应增大；当h减小时，相当于正对面积减小，电容 C 应减小。故选 B。2、关于传感器，下列说法正确的是（）2 A自动门上安装的是温度传感器 B干簧管是将磁感应强度转换为电阻的一种元件 C话筒内有传感器，该传感器是根据电磁感应原理工作的 D交警使用的酒精测试仪是一种物理传感器，是靠吹气的压力来工作 答案：C 解析：A自动门上安装的是红外线传感器，A 项错误；B干簧管能够感知磁场，相当于开关，B 错误；C话筒内的传感器是根据电磁感应原理工作的，敏感元件是膜片，转换元件是线圈，C 项正确；D交警使用的酒精测试仪主要目的是测量酒精度，它是酒精气体传感器，它的阻值随酒精浓度的变化而变化，不是利用压力工作的，故 D 错误。故选 C。3、已知压敏电阻的阻值随其所受压力的增大而减小，如图甲所示，用压敏电阻设计的判断电梯运动的装置，探究电梯的运动状态（已知电梯加速度小于重力加速度）。其工作原理如图所示，质量为m的物体置于压敏电阻（图中斜线阴影部分）上，当电梯静止的时候，电流表的读数为0，电梯运动过程中电流表读数和时间的关系如图乙所示，下列判断正确的是（）A12过程中电梯向上做匀加速的直线运动 3 B12过程中电梯向下运动，处于失重状态 C34过程中电梯处于静止状态 D34过程中电梯向上匀加速，处于超重状态 答案：D 解析：AB12过程中，电流由0逐渐增大，说明此时电路电阻较静止时逐渐减小，即此时压敏电阻所受压力逐渐增大，则物体所受支持力较静止时逐渐增大，说明物体受到的合外力向上，且逐渐增大，则物体处于超重状态，做加速度增大的直线运动，故 AB 错误；CD34过程中，电流恒定，但大于0，说明此时压敏电阻所受压力大于物体的重力且不变，说明物体受到向上的合外力且不变，说明电梯向上匀加速，处于超重状态，故 C 错误，D 正确。故选 D。4、下列关于传感器的说法中正确的是（）A金属热电阻是一种可以将热学量转换为电学量的传感器 B电饭锅是通过压力传感器实现温度的自动控制 C干簧管是一种能够感知电场的传感器 D火灾报警器能够在发生火灾时报警是利用了压力传感器 答案：A 解析：A金属热电阻传感器是利用导体或半导体的电阻随温度变化来测量温度的一种温度敏感元件，是可以将热学量转换为电学量的传感器，故 A 正确；B电饭锅是通过温度传感器实现温度的自动控制，故 B 错误；C干簧管是一种能够感知磁场的传感器，故 C 错误；4 D火灾报警器能够在发生火灾时报警是利用了光传感器，在发生火灾时有烟雾挡住了光传感器接收光源，故D 错误。故选 A。5、电阻应变片是一种将被测件上的形状变化转换成为一种电信号的敏感器件，其阻值会随着机械形变而发生变化。如图所示为某同学设计的利用金属丝应变电阻来研究其阻值与拉力大小之间关系的电路，其中电压表和电流表是理想电表，a、b两点之间连接的是金属丝应变电阻，把一重物悬挂在金属丝中间。当把悬挂重物的质量减小时，下列说法正确的是（）A电流表示数变小 B电压表示数变大 C电压表与电流表示数之比变大 D电压表与电流表示数变化之比不变 答案：D 解析：AB当悬挂物体变轻时金属丝的长度变短，由于金属丝的体积不变再结合电阻定律有 V=SL，=2 可知金属丝电阻变小，由闭合电路欧姆定律可知，电流表示数变大，电压表示数变小，AB 错误；C电压表与电流表示数之比为金属丝的阻值，根据选项 AB 的分析知金属丝电阻变小，故电压表与电流表示数比值变小，C 错误；D电压表与电流表示数变化之比为电源内阻与滑动变阻器阻值之和，故保持不变，D 正确。故选 D。5
