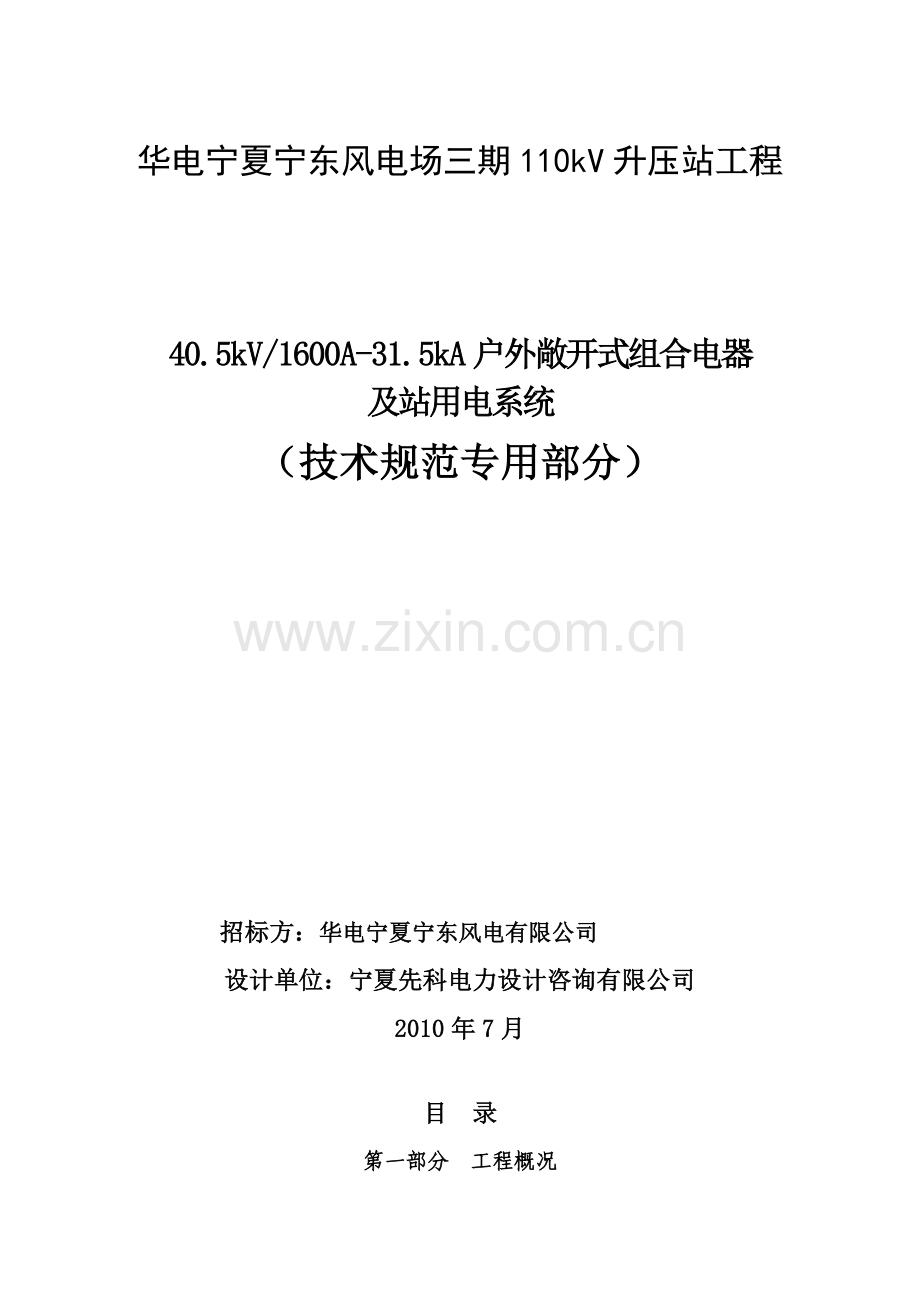

华电宁夏宁东风电场三期110kV升压站工程

40.5kV/1600A-31.5kA户外敞开式组合电器
及站用电系统
（技术规范专用部分）

招标方：华电宁夏宁东风电有限公司
设计单位：宁夏先科电力设计咨询有限公司
2010年7月

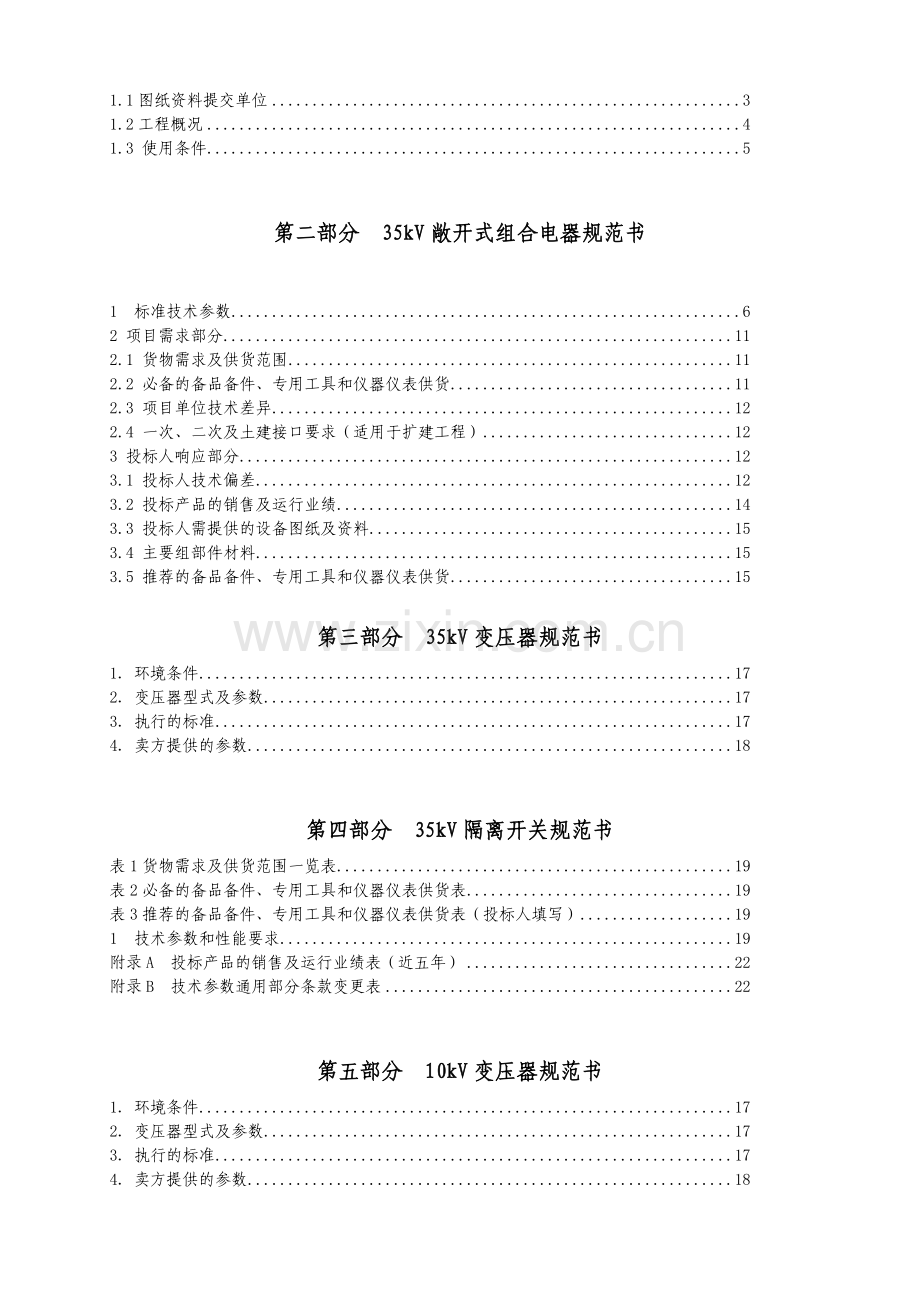

目 录
第一部分 工程概况
1.1图纸资料提交单位 3
1.2工程概况 4
1.3 使用条件 5

第二部分 35kV敞开式组合电器规范书

1 标准技术参数 6
2 项目需求部分 11
2.1 货物需求及供货范围 11
2.2 必备的备品备件、专用工具和仪器仪表供货 11
2.3 项目单位技术差异 12
2.4 一次、二次及土建接口要求（适用于扩建工程） 12
3 投标人响应部分 12
3.1 投标人技术偏差 12
3.2 投标产品的销售及运行业绩 14
3.3 投标人需提供的设备图纸及资料 15
3.4 主要组部件材料 15
3.5 推荐的备品备件、专用工具和仪器仪表供货 15

第三部分 35kV变压器规范书
1．环境条件 17
2．变压器型式及参数 17
3．执行的标准 17
4．卖方提供的参数 18

第四部分 35kV隔离开关规范书
表1货物需求及供货范围一览表 19
表2必备的备品备件、专用工具和仪器仪表供货表 19
表3推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） 19
1 技术参数和性能要求 19
附录A 投标产品的销售及运行业绩表（近五年） 22
附录B 技术参数通用部分条款变更表 22

第五部分 10kV变压器规范书
1．环境条件 17
2．变压器型式及参数 17
3．执行的标准 17
4．卖方提供的参数 18

第六部分 站用电柜规范书
1 总 则 26
2 技术要求 26
3设备规范 27
4、供货范围 27
5 技术服务 27
6 买方工作 27
7 工作安排 27
8 备品备件及专用工具 27
9 质量保证和试验 28
10 标志、包装、运输和存储 28

第一部分 工程概况
1.1图纸资料提交单位
表1 卖方提交的图纸资料及其接收单位
提交图纸资料名称
接收图纸单位名称、地址、邮编、电话
提交份数
提交时间
图纸类
银川市凤凰南街459号
宁夏先科电力设计咨询有限公司 崔丽丽 邮编：750001
电话：[phone]
邮箱：cuilili-1982@
2
（项目单位填写）
安装使用说明书
试验报告
其它资料
图纸类

6
（项目单位填写）
安装使用说明书
试验报告
其它资料
1.2 工程概况
1.2.1 项目名称：华电宁夏宁东风电场三期110kV升压站
1.2.2 项目单位：华电宁夏宁东风电有限公司
1.2.3 工程规模：主变远景容量2×50MVA,本期1×50MVA,电压110±8×1.25%/38.5kV有载调压变压器。110kV远景出线1回，本期出线1回，采用单母线接线；35kV远景出线8回,以主变为单元，采用单母线接线，共两段母线。本期出线3回，采用单母线接线。35kV无功补偿装置采用MCR型动态无功补偿装置，远景容性补偿容量2×12 Mvar，感性容量2×12.5 Mvar，分别接于35kV两段母线上，本期容性补偿容量1×12 Mvar，感性补偿容量1×12.5 Mvar，接于35kVⅠ段母线上。
1.2.4 工程地址：宁东地区灵武市马家滩镇
1.2.5 交通、运输：汽运至变电站
1.2.6 电力系统情况：
a. 系统标称电压：　110　kV
b. 系统最高电压：　126　kV
c. 系统额定频率：　50 Hz
d. 系统中性点接地方式：经电阻接地
e. 安装地点：　户外　
1.2.7 其他要求：中标后供货时间应满足建设方要求，请在投标时承诺供货周期。
1.2.8 电力系统情况：
a．系统标称电压：　110 　kV
b．系统最高电压：　 126 　kV
c．系统额定频率：　 50 Hz
d．系统中性点接地方式：　直接接地 　
e. 安装地点：　户内 　
1.3 使用条件
表2 使用条件
序号
名称
单位
项目单位要求值
投标人保证值
1
周围空气温度
最高气温
℃
＋35

最低气温
-30

最大日温差
K
25

2
海拔
m
1600

3
太阳辐射强度
w∕cm2
0.1

4
污秽等级

IV

5
覆冰厚度
mm
10

6
风速/风压
m/s / Pa
34/700

7
湿度
日相对湿度平均值
≤95
≤90
≤95

月相对湿度平均值
≤90

8
耐受地震能力（水平加速度）
m/s2
2

9
由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值
kV
≤1.6

第二部分 35kV敞开式组合电器规范书
1 标准技术参数
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替。“投标人保证值”应与型式试验报告相符。如有偏差，请填写技术偏差表。
表3 技术参数响应表
序号
名 称
单位
标准参数值
投标人保证值
一
GIS共用参数
1
额定电压
kV
40.5
（投标人填写）
2
额定电流
出线
A
1250
（投标人填写）
进线
1600
（投标人填写）
主母线
1600
（见表6要求值填写）
3
额定工频1min耐受电压（相对地）
kV
95/118（断口）
（投标人填写）
4
额定雷电冲击耐受电压峰值（1.2/50ms）（相对地）
kV
185/215（断口）
（投标人填写）
5
额定短路开断电流
kA
31.5
（投标人填写）
6
额定短路关合电流
kA
80
（投标人填写）
7
额定短时耐受电流及持续时间
kA/s
80/3
（投标人填写）
8
额定峰值耐受电流
kA
80
（投标人填写）
9
辅助和控制回路短时工频耐受电压
kV
2
（投标人填写）
10
无线电干扰电压
μV
≤500
（投标人填写）
11
噪声水平
dB
≤90
（投标人填写）
12
SF6气体压力（20℃表压）
断路器室
MPa
投标人提供
（投标人填写）
其他隔室
投标人提供
（投标人填写）
13
每个隔室SF6气体漏气率
%/年
≤1
（投标人填写）
14
SF6气体湿度
有电弧分解物隔室
交接验收值
μL/L
≤150
（投标人填写）
长期运行允许值
≤300
（投标人填写）
无电弧分解物隔室
交接验收值
≤250
（投标人填写）
长期运行允许值
≤500
（投标人填写）
15
局部放电
试验电压
kV
1.1×40.5/
（投标人填写）
每个隔室
pC
≤20
（投标人填写）

16
供电电源
控制回路
V
DC220/DC110
（见表6要求值填写）
辅助回路
V
AC 380/220
（见表6要求值填写）
17
使用寿命
年
≥20
（投标人填写）
18
设备重量
SF6气体重量
kg
项目单位提供
（见表6要求值填写）
总重量
kg
项目单位提供
（见表6要求值填写）
最大运输重量
kg
项目单位提供
（见表6要求值填写）
动荷载向下
kg
项目单位提供
（见表6要求值填写）
动荷载向上
kg
项目单位提供
（见表6要求值填写）
19
设备尺寸
设备的整体尺寸
m
项目单位提供
（见表6要求值填写）
设备的最大运输尺寸
m
项目单位提供
（见表6要求值填写）
间隔尺寸
m
0.8~1.5
（见表6要求值填写）
20
运输方式

解体/整体
（见表6要求值填写）
二
断路器参数
1
型号

投标人提供
（投标人填写）
2
布置型式

投标人提供
（投标人填写）
3
断口数

1
（投标人填写）
4
额定电流
出线
A
1250
（投标人填写）
进线
1600
（投标人填写）
5
主回路电阻
μΩ
投标人提供
（投标人填写）
6
温升试验电流
A
1.1Ir
（投标人填写）
7
额定工频1min耐受电压
断口
kV
95×1.06
（投标人填写）
对地
95×1.06
（投标人填写）
额定雷电冲击耐受电压峰值（1.2/50ms）
断口
kV
185×1.06
（投标人填写）
对地
185×1.06
（投标人填写）
8
额定短路开断电流
交流分量有效值
kA
31.5
（投标人填写）
时间常数
ms
45
（投标人填写）
开断次数
次
≥20
（投标人填写）
首相开断系数

1.5
（投标人填写）
9
额定短路关合电流
kA
80
（投标人填写）
10
额定短时耐受电流及持续时间
kA/s
31.5/3
（投标人填写）
11
额定峰值耐受电流
kA
80
（投标人填写）
12
开断时间
ms
≤30
（投标人填写）
13
合分时间
ms
≤60
（投标人填写）
14
分闸时间
ms
≤30
（投标人填写）
15
合闸时间
ms
≤100
（投标人填写）
16
重合闸无电流间隙时间
ms
≥300
（投标人填写）
17
分、合闸平均速度
分闸速度
m/s
投标人提供
（投标人填写）
合闸速度
投标人提供
（投标人填写）
18
分闸不同期性
ms
≤3
（投标人填写）
19
合闸不同期性
ms
≤5
（投标人填写）
20
机械稳定性
次
≥5000
（投标人填写）
21
额定操作顺序

O–0.3s–CO–180s–CO
（投标人填写）
22
现场开合空载变压器能力
空载变压器容量
MVA
50
（见表6要求值填写）
空载励磁电流
A
0.5～15
（见表6要求值填写）
试验电压
kV
40.5
（投标人填写）
操作顺序

10×O和10×（CO）
（投标人填写）
23
现场开合空载线路充电电流试验
试验电流
A
由实际线路长度决定
（见表6要求值填写）
试验电压
kV
40.5
（投标人填写）
试验条件

线路原则上不得带有泄压设备，如电抗器、避雷器、电磁式电压互感器等
（投标人填写）
操作顺序

10×（O-0.3s-CO）
（投标人填写）
24
容性电流开合试验（试验室）
试验电流
A
线路：31.5，电缆：140
（投标人填写）
试验电压
kV
1.4×40.5/
（投标人填写）
操作顺序
C1级
LC1和CC1：24×O，LC2和CC2：24×CO
（投标人填写）
C2级
LC1和CC1：48×O，LC2和CC2：24×O和24×CO
（投标人填写）
25
近区故障条件下的开合能力
L90
kA
0.9倍额定短路开断电流交流分量有效值
（投标人填写）
L75
kA
0.75倍额定短路开断电流交流分量有效值
（投标人填写）
L60
kA
0.6倍额定短路开断电流交流分量有效值（L75的最短燃弧时间长于L90的最短燃弧时间5ms时）
（投标人填写）
操作顺序

O-0.3s-CO-180s-CO
（投标人填写）
26
失步关合和开断能力
开断电流
kA
10
（投标人填写）
试验电压
kV
2.0×40.5/
（投标人填写）
操作顺序

方式1：O-O-O
方式2：CO-O-O
（投标人填写）
27
SF6气体压力（表压，20℃）
最高
MPa
投标人提供
（投标人填写）
额定
投标人提供
（投标人填写）
最低
投标人提供
（投标人填写）
28
报警压力（表压，20℃）
MPa
投标人提供
（投标人填写）
29
闭锁压力（表压，20℃）
MPa
投标人提供
（投标人填写）
30
操动机构型式或型号

弹簧
（投标人填写）
操作方式

三相机械联动
（投标人填写）
电动机电压
V
AC 380/220
（见表6要求值填写）
合闸操作电源
额定操作电压
V
DC220
（见表6要求值填写）
操作电压允许范围

85%～110%，30%不得动作
（投标人填写）
每相线圈数量
只
1
（投标人填写）
每只线圈涌流
A
投标人提供
（投标人填写）
每只线圈稳态电流
A
DC220V、2.5A或

（见表6要求值填写）
分闸操作电源
额定操作电压
V
DC220
（见表6要求值填写）
操作电压允许范围

65%～110%，30%不得动作
（投标人填写）
每相线圈数量
只
1
（投标人填写）
每只线圈涌流
A
投标人提供
（投标人填写）
每只线圈稳态电流
A
DC220V、2.5A
（见表6要求值填写）
加热器
电压
V
AC 220
（投标人填写）
每相功率
W
投标人提供
（投标人填写）
备用辅助触点
数量
对
10常开，10常闭
（投标人填写）
开断能力

DC220V、2.5A
（见表6要求值填写）
检修周期
年
≥20
（投标人填写）
弹簧机构
储能时间
s
≤20
（投标人填写）
31
断路器的重量
断路器包括辅助设备的总重量
kg
投标人提供
（投标人填写）
每相操动机构的重量
kg
投标人提供
（投标人填写）
每相SF6气体重量
kg
投标人提供
（投标人填写）
运输总重量
kg
投标人提供
（投标人填写）
32
运输高度
m
投标人提供
（投标人填写）
33
起吊高度
m
投标人提供
（投标人填写）
三
隔离开关参数
1
型式/型号

投标人提供
（投标人填写）
2
额定电流
出线
A
1250
（投标人填写）
进线
A
1600
（投标人填写）
3
主回路电阻
μΩ
投标人提供
（投标人填写）
4
温升试验电流
A
1.1Ir
（投标人填写）
5
额定工频1min耐受电压
断口
kV
95×1.06
（投标人填写）
对地
95×1.06
（投标人填写）
额定雷电冲击耐受电压峰值（1.2/50ms）
断口
kV
185×1.06
（投标人填写）
对地
185×1.06
（投标人填写）
6
额定短时耐受电流及持续时间
kA/s
31.5/3
（投标人填写）
7
额定峰值耐受电流
kA
80
（投标人填写）
8
分、合闸时间
分闸时间
ms
投标人提供
（投标人填写）
合闸时间
投标人提供
（投标人填写）
9
分、合闸平均速度
分闸速度
m/s
投标人提供
（投标人填写）
合闸速度
投标人提供
（投标人填写）
10
机械稳定性
次
≥3000
（投标人填写）
11
开合小电容电流值
A
1
（投标人填写）
12
开合小电感电流值
A
0.5
（投标人填写）
13
操动机构
型式或型号

手动电动
（投标人填写）
操作方式

三相机械联动
备用辅助触点
数量
对
10常开，10常闭
（投标人填写）
开断能力

DC220V、2.5A

四
接地开关参数
1
额定短时耐受电流及持续时间
kA/s
31.5/3
（投标人填写）
2
额定峰值耐受电流
kA
80
（投标人填写）
3
额定短路关合电流
kA
80
（投标人填写）
4
额定短路电流关合次数
次
≥2
（投标人填写）
5
机械稳定性
次
≥3000
（投标人填写）
6
操动机构
型式或型号

手动
（投标人填写）
备用辅助触点
数量
对
8常开，8常闭
（投标人填写）
开断能力

DC220V、2.5A

五
电流互感器参数
1
型式或型号

电磁式
（投标人填写）
2
布置型式

内置
（投标人填写）
3
型式一，数量3
台
额定变比：2×600/5A
级次组合：10P30/10P30/0.5/0.2s
额定输出（VA）：50
抽头绕组：测量、计量
抽头变比：2×300/5A
抽头准确级：0.5/0.2s
抽头输出（VA）：25
额定短时热电流及时间（kA/s）：31.5/4
（投标人填写）
型式二，数量15
台
额定变比：2×300/5A
级次组合：10P30/10P30/0.5/0.2s
额定输出（VA）：50
抽头绕组：测量、计量
抽头变比：2×150/5A
抽头准确级：0.5/0.2s
抽头输出（VA）：25
额定短时热电流及时间（kA/s）：31.5/4
（投标人填写）
六
电压互感器参数
1
型式或型号

电磁式
（投标人填写）
2
额定电压比

(35/√3)∕(0.1/√3)∕(0.1/√3) ∕(0.1/3)kV
（投标人填写）
3
准确级

0.2/0.5/3P
（投标人填写）
4
额定输出(VA)

30/50/50
（投标人填写）
八
避雷器参数
1
额定电压
kV
51
（见表6要求值填写）
2
持续运行电压
kV
40.8
（见表6要求值填写）
3
标称放电电流（8/20μs）
kA
5
（投标人填写）
4
陡波冲击电流下残压（1/10μs）
kV
154
（见表6要求值填写）
5
雷电冲击电流下残压（8/20μs）
kV
134
（见表6要求值填写）
6
操作冲击电流下残压（30/60μs）
kV
114
（见表6要求值填写）
7
直流1mA参考电压
kV
73
（见表6要求值填写）
8
75%直流1mA参考电压下的泄漏电流
μA
≤50
（投标人填写）
9
工频参考电压（有效值）
kV
51
（投标人填写）
10
工频参考电流（峰值）
mA
投标人提供
（投标人填写）
11
持续电流
全电流
mA
投标人提供
（投标人填写）
阻性电流
μA
投标人提供
（投标人填写）
12
4/10μs大冲击耐受电流
kA
65
（投标人填写）
14
动作负载

投标人提供
（投标人填写）
15
工频电压耐受时间特性

投标人提供
（投标人填写）
16
千伏额定电压吸收能力
kJ/kV
投标人提供
（投标人填写）
17
压力释放能力
kA/s
16/0.2
（投标人填写）
2 项目需求部分
2.1 货物需求及供货范围
表4 货物需求及供货范围一览表
序号
项目单位要求
投标人响应
元件名称
元件规格和主要参数
单位
数量
元件规格和主要参数
单位
数量
1
主变间隔
配置详见接线
套
1

套

2
出线间隔
配置详见接线
套
5

套

3
PT间隔
配置详见接线
套
1

套

2.2 必备的备品备件、专用工具和仪器仪表供货
表5 必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
项目单位要求
投标人响应
规 格
单位
数量
规 格
单位
数量
1
SF6密度继电器

只
2

2
隔离开关动、静触头

对
1

3
红外线测温成像仪

台
1

4
避雷器在线监测仪

只
3

2.6项目单位技术差异
项目单位原则上不能改动通用部分技术条款及专用部分标准技术参数值，根据工程实际情况，如有差异，应逐项在“项目单位技术差异表” 中列出。
表6 项目单位技术差异表
（本表是对技术规范的补充和修改，如有冲突，应以本表为准）
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1

2

……

序号
项 目
变更条款页码、款号
原表达
变更后表达
1

2

……

2.7 一次、二次及土建接口要求（适用于扩建工程）
3 投标人响应部分
3.1 投标人技术偏差
投标人应逐项响应本技术规范书中的要求，如有与本技术规范书要求不一致的地方，应逐项在“投标人技术偏差表” 中列出。
表7 投标人技术偏差表
序号
项 目
对应条款编号
技术规范书要求
偏 差
备注
1

2

3

4

3.2 投标产品的销售及运行业绩
表8 投标产品的销售及运行业绩表（近五年）
序号
型号
额定电流
额定短路开断电流
操动机构
工程名称
数量
投运时间
使用单位
联系人
联系电话

3.3 投标人需提供的设备图纸及资料
投标文件中投标人应提供以下图纸及资料
1) 电气主接线图
2) 设备平面和断面布置图

3.4 主要组部件材料
表9 主要组部件材料表
产品型号
组部件名称
供应商名称
原产地
备注

断路器操动机构

断路器灭弧室

断路器绝缘拉杆

隔离开关本体

接地开关本体

隔离开关操动机构

接地开关操动机构

外壳

电流互感器

电压互感器

避雷器

密封件

绝缘子

密度继电器

汇控柜内二次元件
接触器

继电器

空气开关等

二次电缆

3.5 推荐的备品备件、专用工具和仪器仪表供货
表10 推荐的备品备件、专用工具和仪器仪表供货表
序号
名 称
型号和规格
单位
数量
制造商
1

2

3

第三部分 35kV变压器规范书
1．环境条件
1.1 周围空气温度
最高气温：+40℃
最低气温：-30℃
日平均气温：≤30℃
日照强度： 0.1W/cm2(风速0.5m/s)
1.2 海拔高度：1600m
1.3 环境相对湿度：
日平均： 95%
月平均： 90%
1.4 地震烈度： 8度
水平加速度：0.2g
垂直加速度： 0.2g
1.5 安装方式：落地
安装地点：户外
覆冰厚度：10mm
最大风速：34m/s
数量:1台
2．变压器型式及参数
2.1 变压器型号： S10-80/35kV
2.2 变压器变比：38.5±2×2.5%/0.4kV
2.3 工作频率：50HZ
2.4 变压器联接组标号：D,yn11
2.5 变压器短路阻抗：Uk=6.5%(35kV)
2.6 高压侧相间距离：≥500mm(35kV)；低压侧相间距离：≥400mm
2.7 损耗（35kV）：空载损耗≤290W；负载损耗≤2120W
2.8 空载电流：≤1.8%
2.9 套管爬电比距：≥31mm/kV(在最高工作电压下)
2.10 轨距： （投标人提供）
2.11 外限尺寸(长×宽)：（投标人提供）
另外提供从瓦斯继电器、油温计、压力释放阀等变压器附件引到变压器本体接线端子盒(厂家自配)的电缆，电缆采用变压器用铜芯阻燃屏蔽软电缆，要求控制信号回路电缆截面不得小于1.5mm2，布线在线槽内。应安装于便于运行人员巡视的位置，具体位置根据技术联络会要求确定。
2.12 变压器外部在喷漆时应经喷砂处理，底漆和面漆喷涂后，要保证防腐、防晒、防酸、防碱等要求，漆应光亮持久不掉，颜色海灰B05（参照GSB05-1426-2001，漆膜颜色标准样卡，全国涂料和颜色标准化技术委员会），整体颜色一致，另免费提供10kg原装现场补用漆。
2.13 其他要求：中标后供货时间应满足建设方要求，请在投标时承诺供货周期。
3．执行的标准
1、GB1094.1~2 -1996 《电力变压器》第1部分、第2部分
2、GB1094. 3 、5-1985《电力变压器》第3部分、第5部分
3、GB/T7595-1987 《运行中变压器油质量标准》
4、GB10237-1998《电力变压器绝缘水平和绝缘试验,外绝缘空气间隙》等
若标准间发生冲突,以标准中要求高的标准执行。
4．卖方提供的参数
1、变压器负载损耗、空载损耗、空载电流、噪声值、外形尺寸等技术参数
2、提供热稳定性能、过载能力性能、绝缘电阻值、直流电阻值等的试验报告和鉴定证书
3．卖方提供给甲方的资料为六套(含第四款参数),随设备开箱资料一并发出。

表1货物需求及供货范围一览表

序号
项目单位要求
投标人响应
设备名称
主要
参数

单位
数量
安装方式
型号
主要
参数

单位
数量

1
S10-80/35kV

组
1

2

第四部分 35kV隔离开关规范书
表1货物需求及供货范围一览表
序号
项目单位要求
投标人响应
隔离开关型式
主要
参数
操动
机构
单位
数量
支架
（有/无）
隔离开
关型号
主要
参数
操动机构
单位
数量
支架
（有/无）
1
双柱水平旋转式
左接地
1250A 31.5kA
手动电动
组
1
无

2
双柱水平旋转式
不接地
1600A 31.5kA
手动电动
组
1
无

表2必备的备品备件、专用工具和仪器仪表供货表
序号
名 称
项目单位要求
投标人响应
规 格
单位
数量
规 格
单位
数量
1
机构摇把

只
4

2
隔离开关动静触头

对
1

表3推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）
序号
名 称
型号和规格
单位
数量
制造商
1

2

3

4

1 技术参数和性能要求
1.1 技术参数响应表（见表6）
投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写技术差异表。“投标人保证值”应与型式试验报告相符。

表6 技术参数响应表
序号
名 称
单位
招标人要求值
投标人保证值
一
隔离开关结构与型式
1
结构型式或型号

双柱水平旋转式
（投标人填写）
接地开关

不接地、左接地
（投标人填写）
2
操动机构型式或型号

投标人提供
（投标人填写）
操作方式

三相机械联动
（投标人填写）
电动或手动

手动电动
（投标人填写）
电动机电压
V

（投标人填写）
控制电压
V

（投标人填写）
二
接地开关操动机构
1
型式或型号

投标人提供
（投标人填写）
操作方式

三相机械联动
（投标人填写）
电动或手动

手动
（投标人填写）
电动机电压
V
－
（投标人填写）
控制电压
V
－
（投标人填写）
2
备用辅助触点
隔离开关
对
10
（投标人填写）
接地开关
8
（投标人填写）
三
额定参数
1
额定电压
kV
40.5
（投标人填写）
2
额定频率
Hz
50
（投标人填写）
3
额定电流
A
1600/1250
（投标人填写）
4
主回路电阻
μΩ
投标人提供
（投标人填写）
5
温升试验电流
A
1.1Ir
（投标人填写）
6
额定工频1min耐受电压
断口
kV
118×1.06
（投标人填写）
对地
95×1.06
（投标人填写）
额定雷电冲击耐受电压峰值（1.2/50ms）
断口
kV
215×1.06
（投标人填写）
对地
185×1.06
（投标人填写）
7
额定短时耐受电流及持续时间
隔离开关
kA/s
31.5/4
（投标人填写）
接地开关
31.5/4
（投标人填写）
8
额定峰值耐受电流
kA
80
（投标人填写）
9
开合母线转换电流能力
转换电流
A
1000
（投标人填写）
恢复电压
V
100
（投标人填写）
开断次数
次
100
（投标人填写）
10
开合小电容电流
A
1
（投标人填写）
11
开合小电感电流
A
0.5
（投标人填写）
12
接地开关开合感应电流能力（A类）
电磁感应
感性电流
A
50
（投标人填写）
感应电压
kV
0.5
（投标人填写）
开断次数
次
10
（投标人填写）
静电感应
容性电流
A
0.4
（投标人填写）
感应电压
kV
3
（投标人填写）
开断次数
次
10
（投标人填写）
13
分闸时间
s
投标人提供
（投标人填写）
14
合闸时间
s
投标人提供
（投标人填写）
15
分闸平均速度
m/s
投标人提供
（投标人填写）
16
合闸平均速度
m/s
投标人提供
（投标人填写）
17
机械稳定性
次
≥3000
（投标人填写）
18
辅助和控制回路短时工频耐受电压
kV
2
（投标人填写）
19
无线电干扰电压
μV
≤500
（投标人填写）
20
接线端子静态机械负荷
水平纵向
N
1250
（投标人填写）
水平横向
750
（投标人填写）
垂直
1000
（投标人填写）
安全系数

静态3. 5，动态1.67
（投标人填写）
21
支柱绝缘子
型式
mm
采用等静压干法成型工艺的铝质高强瓷产品
（投标人填写）
爬电距离
1256
（当500mm≥平均直径≥300mm时，乘1.1；平均直径>500mm时，乘1.2）
（投标人填写）
干弧距离
投标人提供
（投标人填写）
爬电距离/干弧距离

<4
（投标人填写）

1.2 技术差异表（见表7）
投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的要求，且在技术差异表中填写“无差异”。
表7 技术差异表
序号
项 目
对应条款编号
技术招标文件要求
差 异
备 注
1

2

3

附录A 投标产品的销售及运行业绩表（近五年）
序号
型号
额定电流
额定短路
开断电流
操动机构
工程名称
数量
投运时间
使用单位
联系人
联系电话

附录B 技术参数通用部分条款变更表
变更条款页码、款号
变更内容
原表述
变更后表述

要求刀闸支持瓷柱采用高强瓷及干法成型工艺, 瓷柱强度不小于6kN。产品应考虑凝露、雨、温度骤变及日照等的影响。接线端子和触头转动接触增加分流导体，要求触头为改进型产品。
投标时应详细提供所配外构件的型号及生产厂家清单。
具有瓷瓶超声波探伤报告
注：本表是对技术规范“通用部分”的补充和修改，如有冲突，应以本表为准。

第五部分 10kV变压器规范书
1．环境条件
1.1 周围空气温度
最高气温：+40℃
最低气温：-30℃
日平均气温：≤30℃
日照强度： 0.1W/cm2(风速0.5m/s)
1.2 海拔高度：1600m
1.3 环境相对湿度：
日平均： 95%
月平均： 90%
1.4 地震烈度： 8度
水平加速度：0.2g
垂直加速度： 0.2g
1.5 安装方式：落地
安装地点：户外
覆冰厚度：10mm
最大风速：34m/s
数量:1台
2．变压器型式及参数
2.1 变压器型号： S10-80/10.5kV
2.2 变压器变比：10.5±2×2.5%/0.4kV
2.3 工作频率：50HZ
2.4 变压器联接组标号：D,yn11
2.5 变压器短路阻抗：Uk=4%(10kV)
2.6 高压侧相间距离：≥400mm(10kV)；低压侧相间距离：≥400mm
2.7 损耗（10kV）：空载损耗≤250W；负载损耗≤1310W
2.8 空载电流：≤1.9%
2.9 套管爬电比距：≥31mm/kV(在最高工作电压下)
2.10 轨距： （投标人提供）
2.11 外限尺寸(长×宽)：（投标人提供）
另外提供从瓦斯继电器、油温计、压力释放阀等变压器附件引到变压器本体接线端子盒(厂家自配)的电缆，电缆采用变压器用铜芯阻燃屏蔽软电缆，要求控制信号回路电缆截面不得小于1.5mm2，布线在线槽内。应安装于便于运行人员巡视的位置，具体位置根据技术联络会要求确定。
2.12 变压器外部在喷漆时应经喷砂处理，底漆和面漆喷涂后，要保证防腐、防晒、防酸、防碱等要求，漆应光亮持久不掉，颜色海灰B05（参照GSB05-1426-2001，漆膜颜色标准样卡，全国涂料和颜色标准化技术委员会），整体颜色一致，另免费提供10kg原装现场补用漆。
