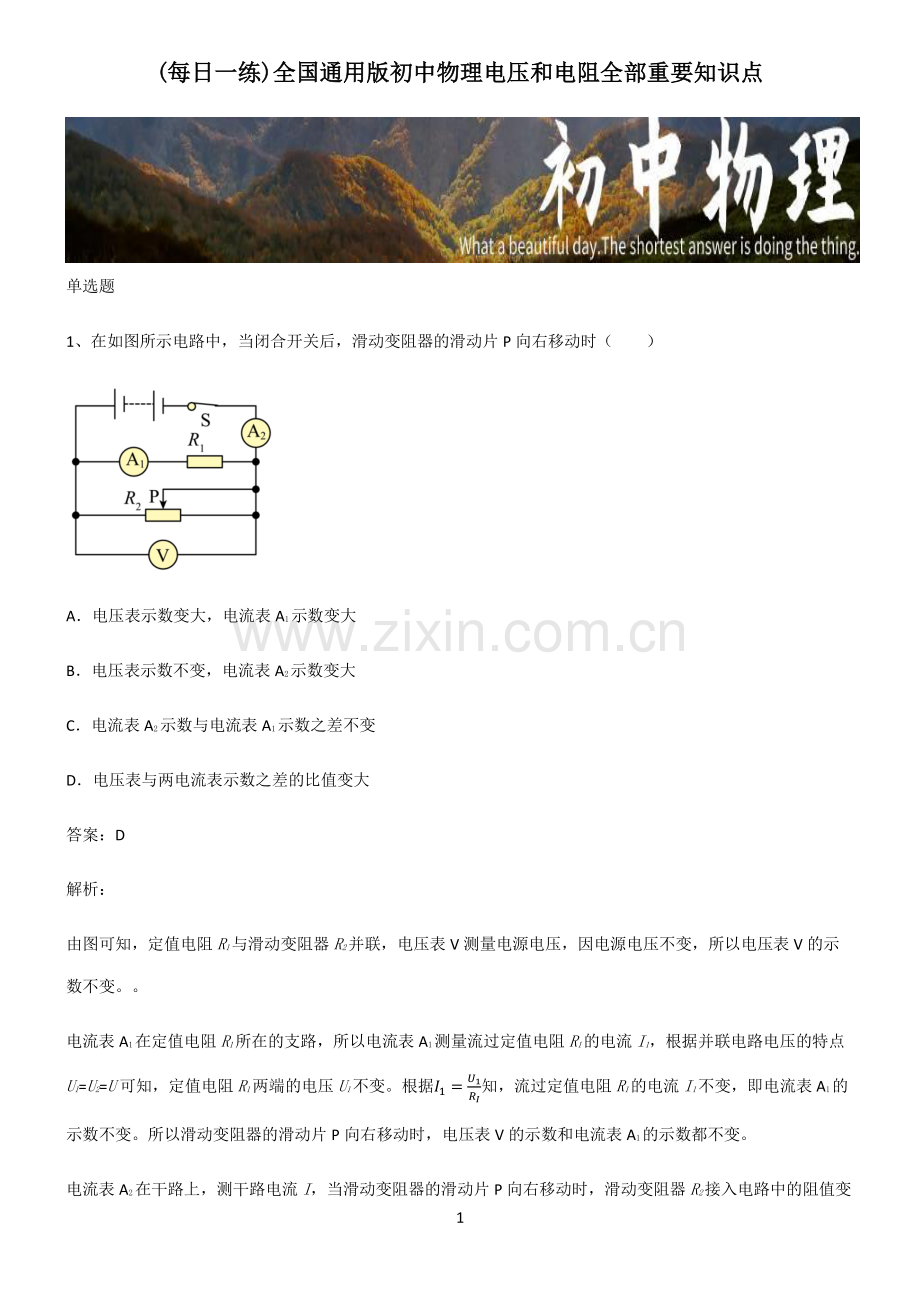

1 (每日一练每日一练)全国通用版初中物理电压和电阻全部重要知识点全国通用版初中物理电压和电阻全部重要知识点 单选题 1、在如图所示电路中，当闭合开关后，滑动变阻器的滑动片 P 向右移动时（）A电压表示数变大，电流表 A1示数变大 B电压表示数不变，电流表 A2示数变大 C电流表 A2示数与电流表 A1示数之差不变 D电压表与两电流表示数之差的比值变大 答案：D 解析：由图可知，定值电阻R1与滑动变阻器R2并联，电压表 V 测量电源电压，因电源电压不变，所以电压表 V 的示数不变。电流表 A1在定值电阻R1所在的支路，所以电流表 A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据1=1知，流过定值电阻R1的电流I1不变，即电流表 A1的示数不变。所以滑动变阻器的滑动片 P 向右移动时，电压表 V 的示数和电流表 A1的示数都不变。电流表 A2在干路上，测干路电流I，当滑动变阻器的滑动片 P 向右移动时，滑动变阻器R2接入电路中的阻值变2 大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表 A2示数变小。综上所述可知电流表 A2示数与电流表 A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故 ABC不符合题意，D 符合题意。故选 D。2、如图所示，闭合开关 S 后，小灯泡 L1的亮度比 L2的亮度大，则（）AL1和 L2的连接方式是并联 B电压表测量的是 L2两端电压 C通过 L1的电流比通过 L2的大 DL1两端电压比 L2两端电压大 答案：D 解析：A由图知，电压表在电路知看作断路，电流从电源正极流回负极只有一条路径，故 L1和 L2的连接方式是串联，故 A 错误，不符合题意；B由图知电压表与灯泡 L1并联，所以电压表测量的是 L1两端电压，故 B 错误，不符合题意；C该电路是串联电路，由串联电路电流处处相等知通过 L1的电流与通过 L2的电流相等，故 C 错误，不符合题意；D由串联电路电流特点知通过两灯泡的电流相等，当小灯泡 L1的亮度比 L2的亮度大时，说明 L1两端电压比 L2两端电压大，故 D 正确，符合题意。故选 D。3、如图所示的电路，闭合开关 S 后，只有一只灯泡发光，两电流表示数相等，关于电路中可能存在的故障，下列说法中正确的是（）3 AL1断路 BL2断路 CL1短路 DL2短路 答案：B 解析：由图可知，两个灯泡并联，电流表 A1测量通过 L1的电流，电流表 A 测量干路中的电流。AL1断路，灯泡 L1不发光，电流表 A1没有示数，故 A 错误；BL2断路，灯泡 L2不发光，灯泡 L1发光，电流表 A 和电流表 A1都测量通过 L1的电流，它们的示数相等，故 B正确；CDL1或 L2短路，两个灯泡都不发光，将电源短路，故 CD 错误。故选 B。4、下列电路中电压表测量R2两端电压，且电路连接正确是（）ABCD 答案：D 4 解析：A如图：电流表并联在电路中，把R2、电压表短路，故 A 错误；B如图：电压表串联在电路中，电流表并联在了电路中，故 B 错误；C如图：R1、R2两电阻串联，电压表测R1两端的电压，故 C 错误；D如图：R1、R2两电阻串联，电压表测R2两端的电压，故 D 正确。故选 D。5、下列物理量中，以科学家焦耳的名字作为单位的是（）A电功 B电阻 C电压 D电流 答案：A 解析：A常用的电功或能量的单位是焦耳，故 A 符合题意；B电阻的单位是欧姆，故 B 不符合题意；C电压的单位是伏特，故 C 不符合题意；D电流的单位是安培，故 D 不符合题意。故选 A。实验题 6、在“探究电流与电压的关系”实验中，图甲是某实验小组设计的电路，电源电压为 3V 且保持不变。5 （1）连接电路并检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近 3V。移动滑片 P，两电表示数均无变化，则电路故障可能是 _。（2）实验中测得五组数据，并绘制出定值电阻R的IU图象如图乙所示，由图象可知：导体电阻一定时，通过导体的电流与导体两端的电压成 _。（3）结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于 _。答案：R断路 正比 25 解析：（1）1闭合开关，发现灯泡不亮，电流表几乎无示数，说明电路可能有断路，电压表有示数，接近电源电压，说明电压表与电源连通测电源电压，则导致这种现象可能的原因是R断路，这样电压表被串联入电路中，所以移动滑片，两表示数无变化。（2）2由图乙知，绘制出电阻R的I-U图象为过原点的直线，据此可得结论：导体电阻一定时，通过导体的电流与导体两端的电压成正比。（3）3根据图象知，五次实验中，R两端电压最小为 0.5V，根据串联电路的特点知，此时变阻器两端电压为 3V0.5V2.5V 通过变阻器的电流为 0.1A，此时变阻器连入电路的阻值 滑=滑滑=2.5V0.1A=25 实验所用滑动变阻器的最大阻值应不小于 25。7、小刚利用图甲所示的器材测量小灯泡的电阻，已知小灯泡额定电压为 2.5V。6 （1）请用笔画线代替导线将如图甲所示的电路连接完整，要求：导线不能交叉，滑片向左滑动灯泡变暗_；（2）闭合开关，小刚发现灯泡不亮，电流表无示数，电压表接近电源电压，则故障原因可能是_。（3）排除故障后，小刚分别测出了小灯泡两端电压为 1V、1.5V、2.5V 时，流过小灯泡的电流，并根据测得数据，绘制了小灯泡的电流随电压变化的图像，如图乙所示，由图像可知，小灯泡两端电压为 1V 时，小灯泡的电阻为_，小灯泡正常工作时的功率为_W，进一步分析图像可知，灯泡的阻值是_（选填“变化”或“不变”）的；（4）小刚完成上述实验后，又利用图丙所示电路测量定值电阻Rx的阻值，已知电源电压不变，滑动变阻器的最大阻值为R0，请你完成下列步骤：闭合开关，将滑片 P 移到最右端，读出电流表的示数I1；_，读出电流表的示数I2；待测电阻的阻值Rx_（用已知量和测得量的字母表示）。答案：小灯泡断路 5 0.75 变化 将滑片 P 移到最左端 1021 解析：（1）1题中要求滑片向左滑动灯泡变暗，即滑片 P 向左滑动，滑动变阻器阻值变大，故滑动变阻器下接线柱应选取右侧接线柱，连接在小灯泡右侧接线柱上；由图甲可知，电压表未连接完成，电压表与小灯泡并联，同时注意电流正接线柱流入负接线柱流出，由于电源由两节干电池组成，电源电压为 3V，所以电压表选取小量程，应将 3 接线柱与小灯泡左侧接线柱连接，如下图：7 （2）2小灯泡不亮，电流表无示数，则电路故障为断路，又因为电压表示数接近电源电压，故故障原因可能是小灯泡断路。（3）3由图乙可知，小灯泡两端电压为 1V 时，电流为 0.2A，故小灯泡此时电阻为 R1V0.2A5 4小灯泡两端电压为 2.5V 时，小灯泡正常工作，由图乙可知，此时电流为 0.3A,故小灯泡正常工作时的电功率为 PUI2.5V0.3A0.75W 5由图像可知，流过小灯泡的电流与小灯泡两端电压不成正比，故小灯泡的电阻是变化的。（4）67由丙图可知，定值电阻与滑动变阻器串联，电流表测电路电流。利用这种特殊方法测电阻，要围绕电路中的电源电压不变列式，同时滑动变阻器的电阻要可表示，故第一次滑片 P 在最右侧，此时连入到电路中滑动变阻器的阻值为R0，电流为I1，故电源电压可以表示为 UI1(Rx+R0)再一次移动滑片 P 到最左端，此时电路中只有定值电阻Rx，电流为I2，故电源电压可表示为 UI2Rx 联立可得 Rx1021
