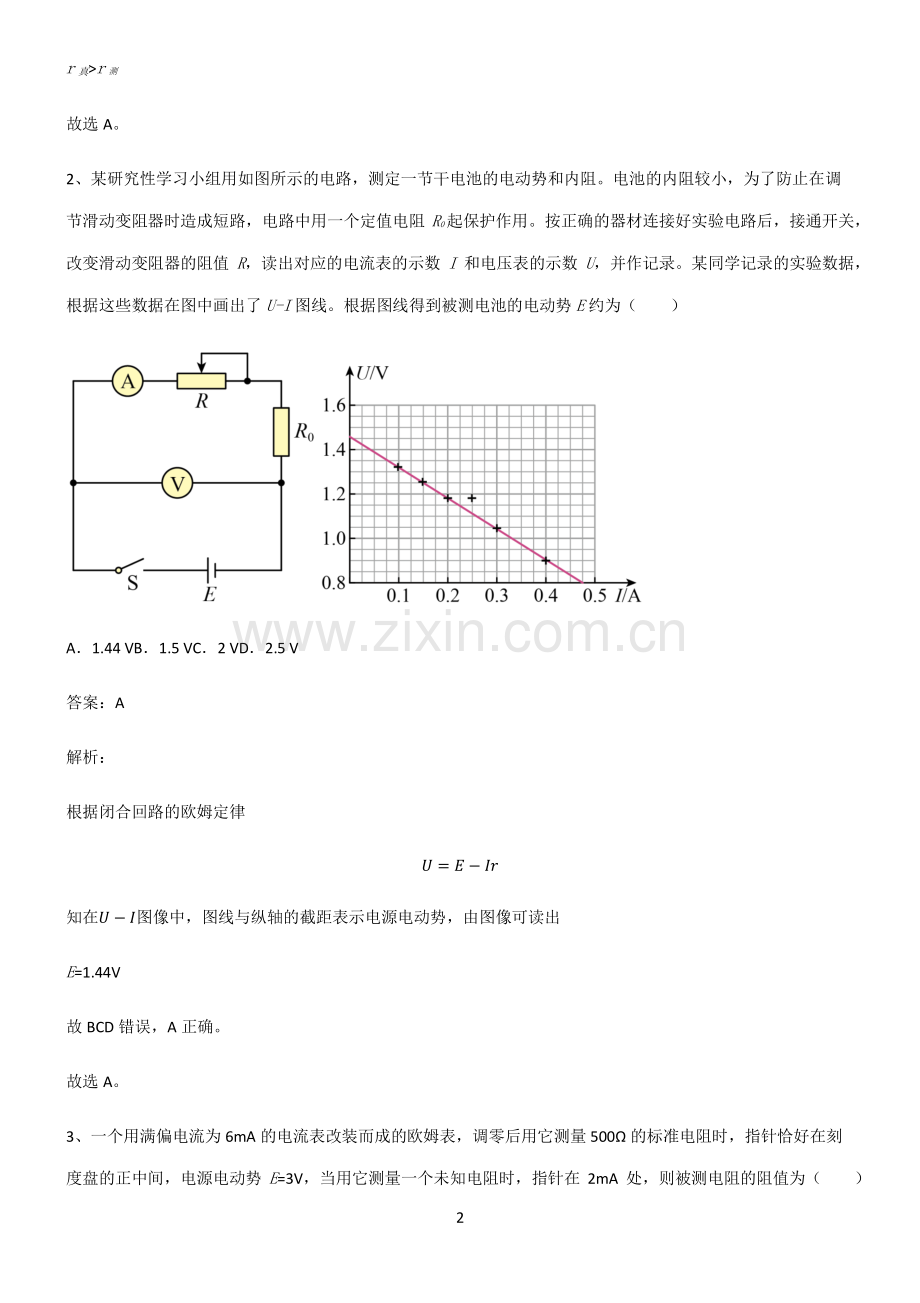

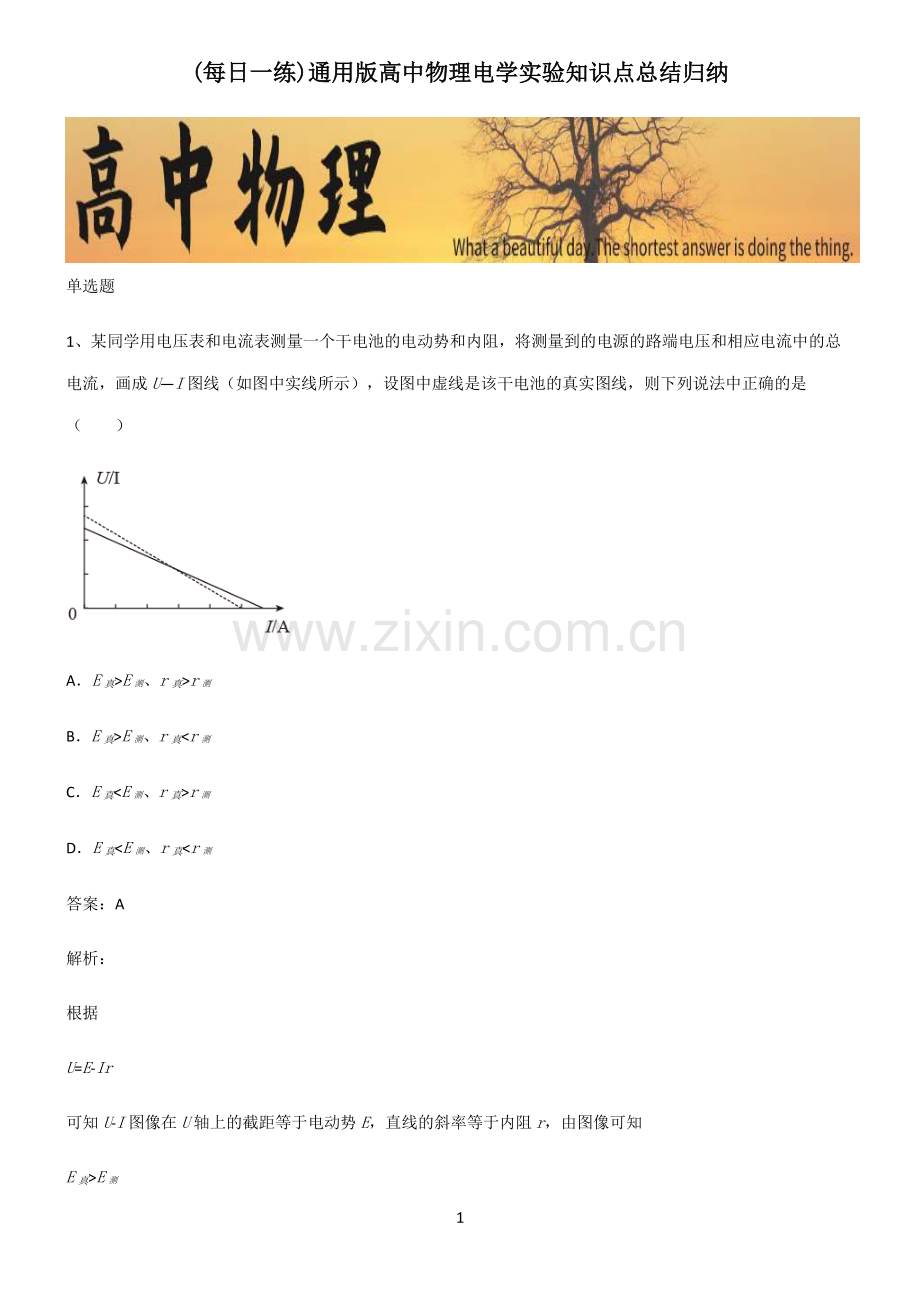

1 (每日一练每日一练)通用版高中物理电学实验知识点总结归纳通用版高中物理电学实验知识点总结归纳 单选题 1、某同学用电压表和电流表测量一个干电池的电动势和内阻，将测量到的电源的路端电压和相应电流中的总电流，画成UI图线（如图中实线所示），设图中虚线是该干电池的真实图线，则下列说法中正确的是（）AE真E测、r真r测 BE真E测、r真r测 CE真r测 DE真E测、r真E测 2 r真r测 故选 A。2、某研究性学习小组用如图所示的电路，测定一节干电池的电动势和内阻。电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用。按正确的器材连接好实验电路后，接通开关，改变滑动变阻器的阻值R，读出对应的电流表的示数I和电压表的示数U，并作记录。某同学记录的实验数据，根据这些数据在图中画出了U-I图线。根据图线得到被测电池的电动势E约为（）A1.44 VB1.5 VC2 VD2.5 V 答案：A 解析：根据闭合回路的欧姆定律 =知在 图像中，图线与纵轴的截距表示电源电动势，由图像可读出 E=1.44V 故 BCD 错误，A 正确。故选 A。3、一个用满偏电流为 6mA 的电流表改装而成的欧姆表，调零后用它测量 500 的标准电阻时，指针恰好在刻度盘的正中间，电源电动势E=3V，当用它测量一个未知电阻时，指针在 2mA 处，则被测电阻的阻值为（）3 A200B500C1000D1600 答案：C 解析：当调零时，可知 =内 当指中间时 2=内+500 当测量一个未知电阻时 3=内+由上式联立可求得=1000 故选 C。4、用如图所示的电路测定电池的电动势和内阻，由于电表内阻的影响，关于电动势的真实值E0与测量值E及电池内阻的真实值r0与内阻的测量值r的说法正确的是（）AE0E，r0rBE0E，r0r CE0E，r0rDE0E，r0r 答案：B 4 解析：设（U1，I1）、（U2，I2）为两组测量值，由闭合电路的欧姆定律得关于E和r测量值的方程为 =1+1 =2+2 解方程组得 =12 122 1 =1 22 1 考虑到电流表的分压作用，由闭合电路的欧姆定律可知 0=1+1(0+)0=2+2(0+)求得准确值 0=12 212 1 0=1 22 1 A 比较两种情况下的最终表达式可以看出 0=0 故 B 正确，ACD 错误。故选 B。5、如图所示是滑动变阻器的示意图，下列说法正确的是（）5 A和串联接入电路中时，P向右移动电流增大 B和串联接入电路中时，向右移动电流减小 C和串联接入电路中时，P向右移动电流减小 D和串联接入电路中时，P向右移动电流减小 答案：D 解析：A当a和b接入电路时，接入电路的电阻为ab的全部电阻，其长度不变，当 P 向右滑动时，电阻不变，电流不变，故 A 错误；B当b和d接入电路时，接入电路的电阻为 Pb部分的电阻，P 向右滑动时，其长度减小，接入电路的电阻减小，电流变大，故 B 错误；C当b和c接入电路时，接入电路的电阻为 Pb部分的电阻，P 向右滑动时，其长度减小，接入电路的电阻减小，电流变大，故 C 错误；D当a和c接入电路时，接入电路的电阻为aP 部分的电阻，P 向右滑动时，其长度增大，接入电路的电阻增大，电流变小，故 D 正确。故选 D。
