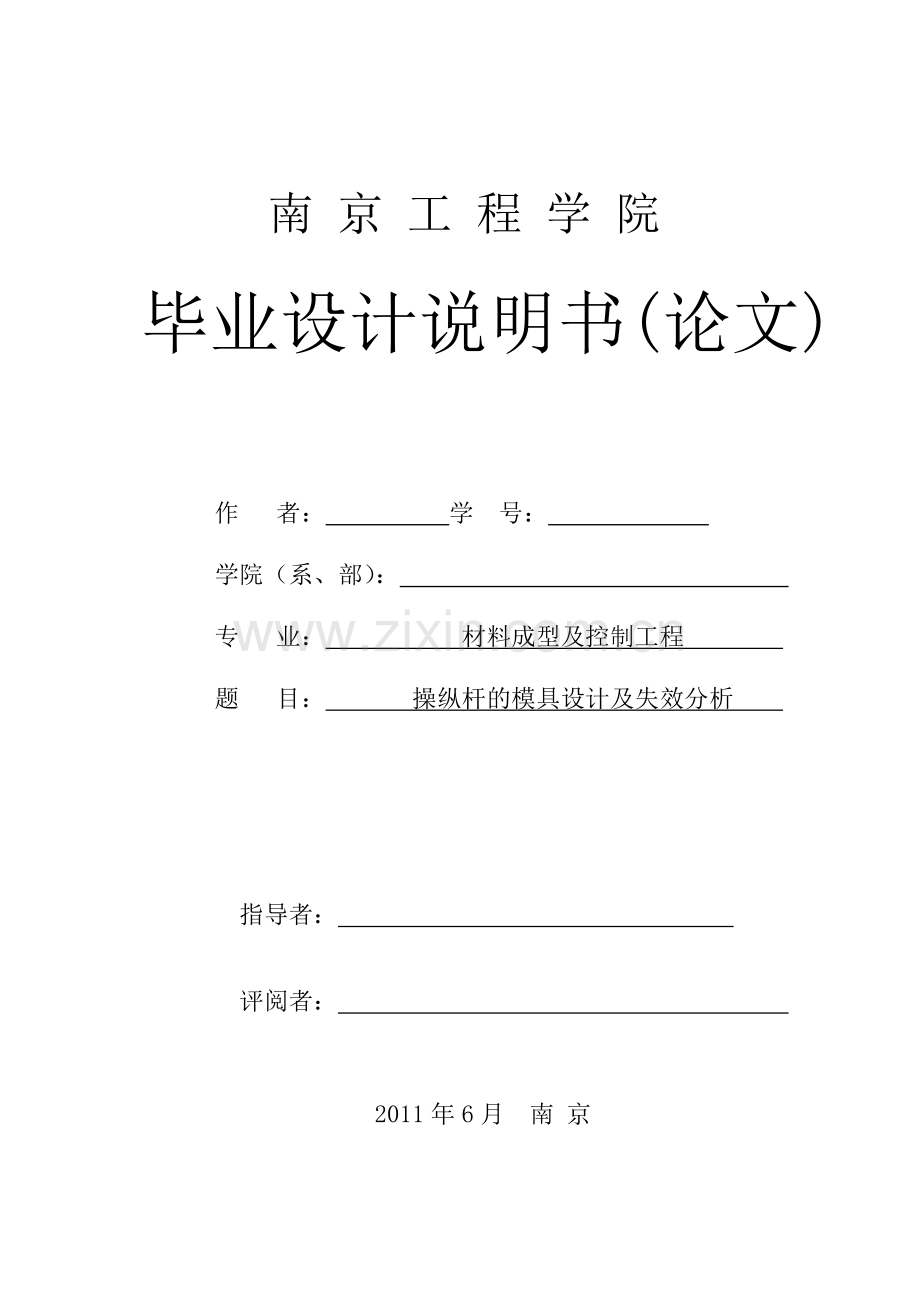

操纵杆的模具设计及失效分析.docx

南 京 工 程 学 院
毕业设计说明书(论文)

作 者： 学 号：
学院（系、部）：
专 业： 材料成型及控制工程
题 目： 操纵杆的模具设计及失效分析

指导者：

评阅者：

2011年6月 南 京

毕业设计说明书（论文）中文摘要

操纵杆的模具设计及失效分析

本文介绍了操纵杆产品成型工艺过程与模具设计，并对其模具可能存在的是失效情况进行了分析。在设计其模具具体结构时，参考了大量的冲压模具设计书籍，查阅了模具结构设计标准。分析了模具结构各工艺参数，重点分析了垫片的冲压工艺性，并对其进行工艺计算、确定排样图、选择压力机、确定压力中心、刃口计算分析、并对模具的工作部件及结构零部件等进行了设计。然后对模具工作过程中可能出现的失效形式进行分析，并针对其可能出现的失效形式来对模具工作部件的材料进行选择，并选择合理的热处理工艺方案，制定出优化的加工工艺方案。运用AutoCAD软件绘制出模具的总装图及零件图，用Pro/E软件画出模具的三维图。

关键词： 操纵杆；冲凸模；成型工艺；失效分析；热处理

毕业设计说明书（论文）外文摘要

Title Joystick Mold Design and Failure Analysis

Abstract:
This article describes the joystick molding process and mold design and mold that may exist is its failure was analyzed. Specific structure in the design of the mold, the reference to a large number of stamping die design books, access to the die structure design standards. Analysis of die structure of the process parameters, analyzes the process of stamping pads, and its process calculation, determine the layout map, select the press, to determine center of pressure, cutting edge computing and analyzing the working parts and molds structural parts and components are designed. Then work on the mold that may arise during the analysis of failure modes, and for its possible failure to form a working part of the mold material selection, and select a reasonable solution heat treatment process, to develop optimal processing program. Using AutoCAD software to draw the mold assembly diagram and parts diagrams, use Pro / E, three-dimensional graph drawing die.

Keywords: Joystick ;Process Analysis; Conflict Model ;Failure Analysis;
Heat Teatment

目 录
前 言 1
第一章 绪论 2
第二章 工件和工件材料的介绍和分析 4
2.1 操纵杆零件工艺分析 4
2.2 零件的工艺性分析 5
第三章 操纵杆模具设计工艺分析 6
3.1 多工位级进模概述 6
3.2单工序模具的概述 7
3.3 模具比较 7
3.4 工艺方案分析 8
3.5 工艺方案的确定 8
第四章 操纵杆冲孔落料级进模的设计和计算 9
4.1 冲压工艺计算 9
4.1.1冲裁力的计算 9
4.2 冲孔落料的有关计算 10
4.2.1 凸、凹模刃口尺寸的计算 10
4.2.2 凸、凹模的设计 12
4.3 设备的确定 14
4.3.1模架的选择 14
4.3.2 压力中心的计算 16
4.3.3压力机的选择 17
4.4排样的意义和材料利用率 17
4.4.1 排样的意义 18
4.5 垫板固定板的设计 19
4.5.1 垫板的设计 19
4.5.2 固定板的设计 19
4.6 卸料装置的设计 20
4.7 导向装置的设计 21
4.8定位装置的设计 23
4.9 操纵杆冲孔落料级进模的工作原理 23
4.10 操纵杆冲孔落料级进模三维图 25
第五章 操纵杆冲凸模的设计与计算 26
5.1 操纵杆冲凸模的设计 26
5.2 冲凸模上下凸模设计 26
5.3 冲凸模的垫板固定板的设计 26
5.4 压力机的选择 29
5.5 操纵杆冲凸模的工作原理 29
5.6 冲凸模三维图 30
第六章 操纵杆弯曲模的设计与分析 32
6.1 操纵杆弯曲模的设计分析 32
6.1.1 弯曲力的计算 34
6.1.2 凸、凹模工作部分尺寸确定 33
6.2纵杆弯曲模的工作原理 34
6.3 操纵杆弯曲模的三维装配图 35
第七章 模具失效分析 36
7.1 模具失效的基本形式 36
7.1.1模具的塑性变形失效 36
7.1.2模具的磨损失效 36
7.1.3 模具的冷热疲劳失效 37
7.1.4 综合因素影响下的失效 37
7.2 影响模具失效的主要因素 37
7.2.1 设计对模具失效的影响 37
7.2.2 选材设计的影响 38
7.2.3 尺型设计的影响, 38
7.2.4 热处理对模具失效的影响 38
7.2.5 机械加工对模具失效的形响 38
7.3本次设计中工作部件失效形式分析 43
第八章 热处理工艺 44
8.1 热处理工艺的特点 44
8.2 热处理工艺的分类 44
8.3整体热处理工艺的手段 44
8.3.1 正火 44
8.3.2 退火 45
8.3.3 淬火 45
8.3.4 回火 46
8.3.5 调制 46
8.4 冲裁模热处理的注意要点 46
8.5工作部件热处理工艺制造 46
8.6落料冲孔模各部件的热处理工艺 47
8.6.1工作部件加工工艺路线 49
8.7 冲凸模各部件的热处理工艺 51
8.7.1 各加工部件的加工路线 52
8.8弯曲模各部件的热处理工艺 53
8.8.1各工作部件的加工路线 54
8.9其他各部件的热处理工艺 54
第九章 结论 62
参考文献 63
致谢 64

前 言
我们日常生活中所用的器具几乎均需要用模具来成型实现，模具对人们而言不再陌生。模具是“效益放大器”,用模具生产的最终产品的价值，往往是模具本身的几十倍、上百上千倍。
马上将要毕业了，进入了最后的毕业设计，毕业设计是带有研究性质的专题研究分析、设计报告，是完成教学任务、培养人才的一个重要实践性教学环节。毕业论文是本科生四年的学习的总结。我们通过毕业设计来测试以及锻炼我们学到的知识，要我们综合性地运用四年内所学知识去分析、解决一个问题，在导师的帮助下养成独立思考、独立设计的习惯。使自己原本缺少的实践动手能力、动笔能力得到锻炼，增强了即将跨入社会去竞争的自信心，以及对本科更加深入的了解。
本论文是以操纵杆的设计为主，依据模具的基本组成部分，采取基础和设计技巧相结合，理论与实际相结合，图例与剖析相结合，模具设计与加工工艺相结合的方式，对操纵杆的三副模具结构设计中的关键之处以及可能出现的问题和处理方式进行详细的剖析。同时从模具的加工工艺的角度出发，分析并提出便于加工的模具结构形式使模具设计和加工更加紧密的结合在一起。并对根据的失效形式进行分析，且同时考虑到模具的热处理工艺性。
本论文在设计时广泛的吸收了国内外的各个领域成熟的经验和最新的参考资料，并在模具的成型零部件等关键部位采用了国外的优质模具钢，摒弃了国内的一些老牌号。为了顺应形势发展的需要，在技术上也有一定的创新，使用了计算机辅助设计来绘图，像UG、Pro/E、Auto/CAD等，达到优化设计的目的。
由于毕业设计时间及各种条件的限制，整个毕业设计由个人独立完成所以设计内容难免有一些遗漏和缺点，殷切希望各位老师和领导予以批评和指正。

第一章 绪论
冲压加工是利用安装在压力机上的模具，对模具的板料施加变形力，使板料在模具中发生变形，从而获得一定形状、尺寸和性能的产品零件的生产技术。由于冲压通常在冷态下进行，因此也称为冷冲压。只有当板材厚度超过8—100mm时，材料用热加工。冲压加工的原材料一般为板料或者带料，故也称为板材冲压。冲压广泛应用于金属制品各行业中，尤其在汽车，仪表，军工，家用电器等工业中占有极其重要的地位。
冲压加工有很多优点：
1.冲压件的尺寸精度由模具保证，所以其质量稳定，具有一定的互换性。
2.由于利用模具加工，所以可获得用其他加工方法不能或难以制造的壁薄、重量轻、刚性好、表面质量高、形状复杂的零件。
3.普通压力机每分钟可生产几十件冲压件，而高速度压力机每分钟可生产几百甚至上千件，所以他是一种高效率的加工方法。
4.冲压加工一般不需要加热毛坯，也不像切削加工那样需要大量切削金属，所以既节能又节约金属。
5.冲压零件的质量要靠冲模来保证，所以操作方便，对工人技术等级的要求不高，便于组织生产。
但是其依然有很多缺点，主要表现在冲压加工时的噪音和振动方面，这些问题并不完全是冲压工艺及模具本身带来的，而主要是由传统冲压设备的落后造成的。
我国冲压技术与先进国家相比还相当落后，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与发达工业国家尚有相当大地差距，导致我国模具寿命、效率、加工精度、生产周期等方面与先进发达国家的模具相比差距相当大。我国现在的冲压技术发展的还是及不平衡的沿海地区的冲压技术远远优于西北部地区和内陆地区，其中长江三角洲地区发展尤为迅速。
随着工业产品的不断提高，冲压产品生产正呈现多品种、少批量，复杂、大型、精密，更新换代速度快递变化特点，冲压模具正向高效、精密、长寿命、大型化方向发展。为适应市场变化，随着计算机技术和制造技术的迅速发展，冲压模具设计与制造技术正由手工设计、依靠人工经验和常规机械加工技术向以计算机辅助设计（CAD）、数控切削加工、数控电加工为核心的计算机辅助设计与制造（CAD/CAM）技术转变。
本文主要分为两大部分，第一部分为操纵杆模具的结构设计过程，其中主要包括有零件的设计，工艺方案的选择分析。第二部分主要为模具的失效分析，以及根据分析可能存在的不利因素和可能产生的失效形式，对模具材料进行科学合理的选用，并制定出更加优化的热处理工艺与加工路线。
本次毕业设计中主要应用CAD技术进行模具总装图，零件图的绘制，使整个设计过程做到了无纸化，又通过Pro/E软件对操纵杆零件及其模具做了三维造型。虽然本次毕业设计只涉及到冲压技术，至于注射成型、铸造工艺等技术并未涉及，但对于整个大学四年的学习来说，则是以冲压技术为主线，贯穿机械、材料等诸多知识，对四年大学知识的综合运用。使我在设计规范性和提高产品质量、优化设计方案以及增强自己设计竞争性方面有更大的受益。

第二章 工件和工件材料的介绍和分析
2.1 操纵杆零件工艺分析
本次毕业设计的产品见图1所示，材料为厚2mm的20钢板,要求批量为大批量。该零件属于典型的冲裁落料、弯曲，由于该零件还需要进行一次冲突。考虑到操作方面效率的问题，采用冲孔落料级进模具、冲凸模具和弯曲模架来完成该零件的加工。

图2.1 操纵杆零件图

图2.2 操纵杆三维零件图

2.2 零件的工艺性分析
1、原材料分析：零件材料为20钢板，很少淬火，无回火脆性，冷变形塑性好。MPa,45MPa。零件料厚为2mm 对于该零件的尺寸来说，能够冲压，弯曲成形
2、零件形状：零件形状对称简单，可以直接通过冲落料、冲突、弯曲出来。
3、尺寸精度：根据图中零件尺寸标注的公差查得，产品按IT9级制造，符合一般冲压的经济精度要求，模具精度取为IT6-IT7级即可。
综合以上几方面的情况可知：该工件适合冲压，冲压工艺性良好，在生产过程中需要用落料、弯曲等主要工序。

第三章 操纵杆模具设计工艺分析
3.1 多工位级进模概述
多工位级进模主要用于细小复杂冲压零件的批量生产，其工位数多、精度高、寿命要长，模具细小零件和镶块多，板类零件孔位精度高、尺寸协调多，因此，多工位级进模具与常规冲模相比，虽然加工和装配方法相似，但要求提高了，需要协调的地方多了，因而加工和装配更加复杂和困难。在模具设计合理的前提下，要制造出合格的多工位级进模，必须具备先进的模具加工设备和测量手段以及合理的模具制造工艺规范。与其他冲模相比，多工位级进模具有以下特点：
1. 工件零件、镶块件和三大板（凸模固定板、凹模固定板和卸料镶块固定板，简称三板）是多工位级进模加工难点和重点控制零件，其加工难点体现在工作零件型面尺寸和精度、三大板的型孔尺寸和位置精度。
2. 细小凸模和凹模镶块由于其形状复杂、尺寸小、精度高，采用传统的机械加工难以完成加工，必须辅以高精度数控线切割、成型磨削等先进加工方法方能完成（常采用数控线切割+成型磨削）。由于细小凸模和凹模镶块是易损件，需要更换，要有一定的互换性，所以细小凸模、凹模镶块的生产不能采用配做加工，而是有互换性的分开加工，要求图纸中不论是凸模还是凹模必须标明保证间隙的具体尺寸和公差以便于备件生产。
3. 多工位级进模中的凸模固定板、凹模固定板和卸料镶块固定板孔位精度高、尺寸协调多，是制造难度最大、耗费工时最多、周期最长的三大关键零件，是模具精度的集中体现件。装在其上的凸模或镶块间的位置精度、垂直度等都依靠这三块板来给予保证。所以这三块板必须正确选材，确定加工方法和热处理方法，确保加工质量。三板的加工除要使用传统的机械加工方法外，还必须使用高精度数控线切割、坐标镗、坐标磨等先进加工方法，必要时采用组合加工。
4. 为了避免基准误差的产生和积累，凸模固定板、凹模固定板和卸料镶块固定板的设计基准、工艺基准、测量基准三者应重合，一般采用板的两个成直角的侧面作为型孔位置尺寸的基准，重要型孔位置尺寸一般采用并联标注。三板常见加工路线一般是：锻——热处理——铣（刨）——平磨——中间热处理——平磨——坐标镗——最终热处理——平磨——电加工——坐标磨——精修。
5. 级进模在生产上虽然效率高，但其冲制工件时材料利用率不高，模具制造、维护以及成本较高也限制了它的应用。一般应用连续模生产时必须具有冲压件本身的适用、机床设备性能以及技术力量等条件。对于冲压件本身来说，一是被加工的工件产量和批量足够大，以便以较低的单件成本维持稳定而持久的生产；二是工件的形状复杂、凸模或凹模型腔难以加工或起加工结构尺寸难以满足强度要求而需要将工序分解。对于机床设备来说，必须具有能承受模具连续作业的足够刚性、功率和精度，故有较大的工作台面、良好可靠的制动系统。因此级进模多用于生产批量大，精度要求不高，需要多工序冲裁的小工件加工。
3．2 单工序模具的概述
所谓单工序模具结构，就是在冲床的一次行程内，只能完成一道工序。单工序模具有以下特点：
1. 单工序模具结构的优点是模具结构简单，制造周期短，加工成本低；模具通用性好，不受冲压件尺寸的限制，即适合于中小型冲压的生产；也适合于一些外形尺寸较大、厚度较厚的冲压件的生产。
2. 单工序模具结构的缺点是制件精度不高，生产效率低。
3. 单工序模具结构的选用原则：
综上所述可知，对一些精度高，生产批量不大的工件，采用单工序模具还是比较合适的。尤其是对于我国的社会主义市场经济，新产品的开发与研制对每个企业来说都是至关重要的。而对于一些需要冲压生产的新产品来说，就提出了一个要求：要求研制周期短，开发速度快，制造成本低。而在这一点上，单工序模具就更能满足这一要求，所以就显得更实用一些。
3.3 模具比较
复合模的特点与单工序模相比，生产效率高，设备利用率高。在一副模具中，可以完成落料、冲孔和其他成形等多种工序，减少了模具周转与定位过程。保证模具强度，延长模具寿命。另外级进模结构复杂，模具制造精度高，模具制造、调试和维修难度大。车间占地大，模具尺寸大。中间不能进行热处理和软化处理。复合模可以，在同一部位上完成落料和冲孔，从而保证冲裁件的内空和外径的相对位置监督和平正性，此外，生产效率高且条料的定位精度的要求比较小。
3.4 工艺方案分析
根据本零件的结构特点，加工操纵杆总共有冲孔、落料、冲突、弯曲4个工序，其中孔有2组，根据老师的经验介绍，大致列出了3中加工零件的方法:
(1) 5副单工序模具包括冲孔模2副、落料模、冲凸模、弯曲模
(2) 3副模具包括多工位的冲孔落料级进模，冲凸模、弯曲模
(3) 2副模具包括一副复合模，和一副弯曲模
方案1的模具设计制造简单，工件和计算量小，生产效率低下，需要较多的人力帮助，资源空间的消耗较大。方案2的模具设计制造相对于方案1复杂些，工作和计算量稍大，产品的精度相对高，生产效率相对高，总体来说明显优于方案1。方案3的模具设计制造复杂，工作和计算量大，产品精度高，生产效率高，是3个方案中效率最高的。
3.5 工艺方案的确定
从以上三个方案中不难发现，方案1简单；方案2中等；方案3复杂。并且其生产效率和产品精度也存在差距，考虑到生产效率方案1肯定是不会选用。由于本零件的加工特性决定后两步工序采用单工序模，前两步是简单的冲孔落料。复合冲裁可用于各种尺寸的工件。级进冲裁可以加工形状复杂、宽度很小的异形零件，且可冲裁的材料厚度比复合冲裁要大。但级进冲裁受压力台面尺寸与工序数的限制，冲裁工件一般为重、小型件。再考虑到经济效益和生产效益，所以还是选用方案2包括一个冲孔落料级进模、冲凸模、弯曲模。

第四章 操纵杆冲孔落料级进模的设计和计算
4.1 冲压工艺计算
工艺计算是模具的基础，只要正确的计算出各道工序的凸凹模尺寸、冲压力、毛坯尺寸等，才能设计出正确的模具。本设计中的工艺计算比较多，具体计算如下：
4.1.11 冲裁力的计算
冲裁力是冲裁力、卸料力、推件力和顶料力的总称。
冲裁力是凸模与凹模相对运动使工件与板料分离所需要的力，它与材料的厚度、工件的周长、材料的力学性能等参数有关。冲裁力是设计模具、选择压力机的重要参数。计算冲裁力的大小是为了合理的利用冲压设备和设计模具。选用冲压设备的标称压力必须大于所计算的冲裁力，所设计的模具必须能够传递和承受所计算的冲裁力，以适应冲裁的要求。
根据图4.1上的表示零件上一共有4个孔分两两计算冲孔孔力，由于是级进模冲孔和落料的冲压力计算要一起进行。
1.冲两个小孔的冲裁力计算

式中 ——冲裁力mm
——零件剪切周长mm
——材料厚度mm
——抗拉强度
其中要冲两个孔，所以总的力为
冲两个大孔的冲裁力计算

由于要冲两个孔，所以总的力为
2.落料的冲裁力的计算
L约等于140mm

1.卸料力的计算
因为本设计中采用弹性卸料装置，则

为卸料力可以通过查表获得，=0.02-0.06
则总的冲裁力为
4.2 冲孔落料的有关计算
4.2.1 凸、凹模刃口尺寸的计算
在计算凸模和凹模刃口尺寸时，落料以凹模刃口尺寸为基准，而冲孔以凸模为基准，并根据基准件的刃口尺寸确定非基准件的刃口尺寸。其零件的尺寸如图，其凸凹模刃口尺寸计算采用凸模与凹模分别加工的方法。直径为5mm（上偏差为+0.15mm，下偏差为0,.05mm），直径为8.2的圆（上偏差为0.15mm）。先确定凸模的刃口尺寸,再加上便是凹模刃口尺寸。

式中、:冲孔落料凸、凹模刃口尺寸（min）:
d:领进孔径公称尺寸（min）
：零件公差（mm）
：最小合理间隙（mm）
x :磨损量，磨损系数x是为了使零件的实际尺寸尽量接近零件公差带的中间尺寸。X值在0.5-1之间，与零件的制造精度有关。零件精度为1T11-1T13时，x=0.75;零件精度为1T10以上时，x=0.1；零件精度为1T14时，x=0.5

图4.1 操纵杆冲孔图
根据上述的公式可以计算出冲孔凸、凹模的刃口尺寸
(上偏差为-0.020mm)
(上偏差为0.05mm)
（下偏差为-0.020mm）
(下偏差为0.01mm)
落料凸、凹模的刃口尺寸按照凹模为基准。其零件的尺寸如图4.2，其凸模按照凹模配做按照H7/f6配做按照尺寸分类可以分为三类如图4.3所示。
1. 凹模磨损后变大的尺寸：A1，A2，及A3，A4，A5
2. 凹模磨损后变小的尺寸：B1
3. 凹模磨损后不变的尺寸：C1，C2，C3，C4.

图4.2 零件尺寸

图4.3 凹模图

变大的尺寸A类按

变小的尺寸B类按

不变的尺寸C类按
当制件的尺寸是C的尺寸为时时
当制件的尺寸是C的尺寸为时时
当制件的尺寸是C的尺寸为C 时时
通过计算查表得到A1=20.55 （上偏差为0.025mm）
A2=5.125(上偏差为0.013mm)
A3=6.125(上偏差为0.015mm)
A4=7.125(上偏差为0.015mm)
A5=7.625(上偏差为0.015mm)
B1=16.25(下偏差为0.018mm)
C1=7.1(上下偏差为mm)
C2=18.1(上下偏差为mm)
C3=42.7(上下偏差为mm)
C4=8.3(上下偏差为mm)
4.2.2 凸、凹模的设计
由于孔都比较小所以采用圆柱头直杆圆凸模，材料为Cr12MoV。圆柱头直杆圆凸模设计制造比较简单加工简便，适合于孔比较小的模具上。冲孔凸模结构及尺寸查表绘制如图4.4、4.5所示

图4.4 直径5.13mm的圆凸模

图4.5 直径8.2的圆凸模

落料件的凹模如下图4.6所示

图4.6 落料件的凹模尺寸

4.3 设备的确定
4.3.1模架的选择
模架有后侧导柱模架、中间导柱模架、对角导柱模架、四角导柱模架四种结构。模架包括上模座、下模座、导柱和导套四个部分。冲压模具的全部零件都安装在模架上。根据模架的导向用的导柱和导套的配合性质分为滑动导向模架和滚动导向模架两大类。为了缩短模具制造周期，降低成本，我国制定了一套模架的标准，称为标准模架，后侧导柱模架的特点是导向装置的后侧，横向和纵向送料都比较方便，但如果有偏心载荷，压力机导向有不精确，就会造成上模歪斜，蹈向装置和凸凹模都容易模损，从而影响模具寿命。此模架一般用于较小的冲模。
冲模模架技术要求如下：
(1) 装入模架的每对导柱和导套的配合间隙值应符合要求。
(2) 装配后的模架，其上模座沿导柱上下移动应平稳而无滞住现象。
(3) 装配后的导柱，其固定端面与下模座下平面应保留1~2mm距离，选用B型导套时，装配后其固定端面应低于模座上平面1-2mm。
模架的各个零件工作表面不允许有裂纹和影响使用的沙眼、缩孔、机械损伤等缺陷。
在保证本标准规定质量的情况下，允许用其他工艺方法固定导柱、导套，其零件结构尺寸允许作相应改动。
1. 模架尺寸的确定
由于采用手工送料，考虑到开敞性及送料方便，选后侧导柱模架。根据凹模周界选择模座。如图4.7 图4.8
查参考文献 分别选择上下模座
上模座：200mm
下模座：200mm材料为HT200
查参文献 分别选择导柱，导套
导柱：28 GB/T2861.1 ；材料为20；
导套：35mm×105mm×43mm GB/T2861.6；材料为20。
图4.7 上模座

图4.8 下模座

2．模具的闭合高度
H=40mm+8mm+40mm+35mm+20mm+2mm+50mm+60mm=245mm
校核：冲模的闭合高度应介于压力机的最大密封高度及最小封闭高度之间，一般取：,即，满足条件。
4.3.2 压力中心的计算
冲压力合力的作用点称为冲模压力中心。冲模压力中心应尽可能和模柄轴线以及压力机滑块中心重合，以使冲模平稳工作，减少导向件的磨损，提高模具及压力机寿命。
本设计中采用的是拉深冲裁多工位级进模，其压力中心采用以下的方法计算，由于各道工序的冲裁力可以计算出来的，如图4.8所示，假使压力中心离第二道冲孔的距离为X。

F1=70KN
14.5
22.8

X
F2=25.6KN F3=15.7KN

图4.8 力矩图
F1x(22.8mm-) =F2x X +F3(14.5mm+X)
70KNx (22.8mm-X)=25.6KN xX+15.7KN(14.5+X)
X=11.9约等于12mm
4.3.3压力机的选择
压力机的型号的确定主要取决于冲压工艺的要求和冲模结构情况，选用压力机时，必须满足以下要求：
压力机的公称压力必须大于冲压计算的总压力。
压力机的装模高度必须符合模具闭合高度的要求，
即Hmax-5mm》Hm《Hmin+10mm式中Hmax、Hmin分别为压力机的最大最小装模高度（mm）
压力机的滑块行程必须满足冲压件的成型要求。对于拉伸工艺，为了便于放料和取料，其行程必须大于拉深件高度的2～2.5倍。
为了便于安装模具，压力机的工作台面尺寸应大于模具尺寸，工作台面上的孔应该保证冲压件或废料能落下来。
模柄孔和模柄尺寸应匹配。
根据F总《（70%～80%）F，总的冲裁在3.1.1已经计算出来。考虑上述的选择压力机的要求，选择的压力机为JB23-16.
此压力机的有关主要技术参数如下：公称压力（F）250KN 公称压力行程（S）6mm固定滑块行程（S）80mm最大闭合高度250mm模柄孔尺寸（直径*深度）Æ50*70。
4.4排样的意义和材料利用率
4.4.1 排样的意义
冲裁件在条料、带料或板料上的布置方法叫排样。排样合理就能用相同的材料冲出更多的零件来，降低材料消耗。大批量生产时，材料费用一般是冲裁件的成本的60%以上。因此，材料的经济利用率是一个重要的问题，特别对于贵重的有色金属。排样的合理与否将影响到材料的经济利用率、冲裁件质量、生产效率、模具结构与寿命、生产操作方便与安全等。
排样的意义就在于保证用最低的材料消耗和最高的劳动生产率得到合格的零件。

图4.9 排样示意图
1带料宽度
确定条料宽度的原则是：最小条料宽度要保证冲裁时零件周围有足够的搭边值：最大条料宽度能在导料板间传送，并与导料板间有一定的间隙。
B=1+2b=56.7+2x2mm=60.7mm
式中 b：侧面搭便宽度（mm）(可以通过搭边值表查询)
D：毛培直径
2.带料送料进距
S=d+n=20.3+2.5mm=22.5mm
式中 相邻切口间宽度：（可以查表获得）

排样图如下所示 如图4.10

图4.10 排样图结构及尺寸
4.5 垫板固定板的设计
4.5.1 垫板的设计
本设计中用到的凸模垫板。垫板使用的材料为45钢。其具体的尺寸见图4.11 其厚度为8mm，宽和长为99mm和180mm。

图4.11 垫板结构和尺寸图

4.5.2 固定板的设计
固定板作用是将凸模或凹模按一定相对位置压入固定后，作为一个整体安装在上模座或下模座上。模具中最常见的是凸模固定板，固定板分为圆形固定板和矩型固定板两种，主要用于固定小型的凸模和凹模。
凸模固定板的厚度一般取凹模厚度的0.6～0.8倍，其平面尺寸可与凹模、卸料板外形尺寸相同，但还应考虑紧固螺钉及销钉的位置。固定板的凸模安装孔与凸模采用过度配合H7/m6、H7/n6,压装后将凸模端面与固定板一起磨平。
固定板材料一般采用Q235或45钢。
本模具的凸模固定板结构图有关尺寸按照H7/m6和凸模配做。厚度为40mm，宽度和长度为99mm和180mm。

图4.12 凸模固定板的结构和尺寸图
4.6 卸料装置的设计
1. 卸料装置
（1）固定卸料板
当卸料板仅起卸料作用时，凸模与卸料板的双边间隙取决于板料厚度，一般在0.2～0.5mm之间，板料薄时取小值；板料厚时取大值。当固定卸料板兼起导板作用时，一般按H7/ h6配合制造，但应保证导板与凸模之间间隙小于凸、凹模之间的冲裁间隙，以保证凸、凹模的正确配合。
固定卸料板的卸料力大，卸料可靠。因此，当冲裁板料较厚（大于0.5mm）、卸料力较大、平直度要求不很高的冲裁件时，一般采用固定卸料装置。
（2）弹压卸料装置。弹压卸料装置是由卸料板、弹性元件（弹簧或橡胶）、卸料螺钉等零件组成。
弹压卸料及其卸料作用又起压料作用，所得冲裁件质量较好，平直度较高。因此，质量要求较高的冲裁件或薄板冲裁宜用弹压卸料装置。
弹压卸料板与凸模的单边间隙可根据冲裁板料厚度按表选用。在复合模中，特别小的冲孔凸模与卸料板的单边间隙可将表列数值适当加大。当卸料板起导向作用时，卸料板与凸模按H7/h6配合制造，但其间隙应比凸、凹模间隙小。此时。凸模与固定板以H7/h6或H8/h7配合。此外，在模具开启状态，卸料板应高出模具工作零件刃口0.3～0.5mm，以便顺利卸料。
本模具中选用弹性卸料装置，本零件的厚度为2.0mm，考虑卸料力的问题在前面已经计算过了，厚度为35mm的橡胶可以满足卸料力。卸料板结构如图所示厚度为20mm长为180mm宽为99mm。

图4.13 卸料板
4.7 导向装置的设计
导向装置可以提高模具精度、寿命以及工件的质量，而且还能节省调试模具的时间。大批量生产的冲压模具中广泛采用了导向装置。导向装置设计的注意事项：
1导柱与导套应在凸模工作前或圧料板接触到工件前充分闭合。而且此时应保证导柱上端距上模座上平面留有10～15的间隙。
2导柱、导套与上下板装配后，应保证导柱与下模座的下平面、导套上端面与上模座的上平面均留2～3mm的间隙.
3对于形状对称的工件，为了避免合模安装时引起的方向错误，两侧导柱直径或位置应有所不同。
4当冲模有较大的侧向压力时，坐上应装设止推垫，避免导套、导柱承受侧向力。
5导套应开排气孔以排除空气。
本设计中的导向装置的结构采用滑动式导柱导套结构，这种方式是最常用的方式，这种结构加工装配方便，易于标准化，但承受测压能力差。导柱导套的间隙值应小于冲模中凸模、凹模间隙。模柄采用压入式模柄。
根据选用的压力机型号JB23-16绘制出模柄图

图4.14 模柄结构及尺寸图

4.8定位装置的设计
为了限定被冲材料的进给步距和正确地将工件安放在冲模上完成下一步的冲压工序，必须采用各种形式的定位装置。用于冲模的定位零件有导料销、导料板、挡料销、导向销、定距侧刃和侧压装置等。定位装置应可靠并具有一定的强度，以保证工件精度、质量的稳定；定位装置应可以调整并设置在操作者容易观察和便于操作的地方；定位装置应避开油污的干扰并且不与运动机构干涉。定位精度要求较高，要考虑粗定位和精定位两套装置，分别进行；胚件需要两个以上的工序的定位时，他们的定位基准应该一致。条料在模具送料平面中必须有两个方向的纤维；一是在与条料方向垂直方向上的纤维，保证条料沿正确的方向前进，称为送进导向；二是在送料方向上的限位，控制条料一次送进的距离（步距）称为送料定距。
1.导料销、挡料销
导料销或挡料销是对条料或带料的侧向进行导向，以免送偏的定位零件。
导料销一般设两个，并且位于条料的同侧，从右向左送料时，导料销装在后侧；从前向后送料时，导料销装在左侧。导料销可设在凹模上面；也可以设在弹压卸料板上；也可以设在固定板或下模座平面上。
固定式或活动式的导料销可选用标准结构。导料销多用于单工序模和复合模中。
4.9 操纵杆冲孔落料级进模的工作原理
第一工位，通过01 凸模冲出零件孔1，第二工位，利用03 导正销导正零件，通过02 凸模冲出零件孔2，第三工位，通过04 凸模冲出外形。再通过卸料螺钉和卸料板是零件和条料分离。
其二维总装图如下：

图4.15 操纵杆冲孔落料级进模

4.10 操纵杆冲孔落料级进模三维图
利用UG软件绘制三维组装图和三维爆炸图 如图4.16 图 4.17所示

图4.16 落料冲孔模三维装配图

图4.17 落料冲孔模三维爆炸图
第五章 操纵杆冲凸模的设计与计算
