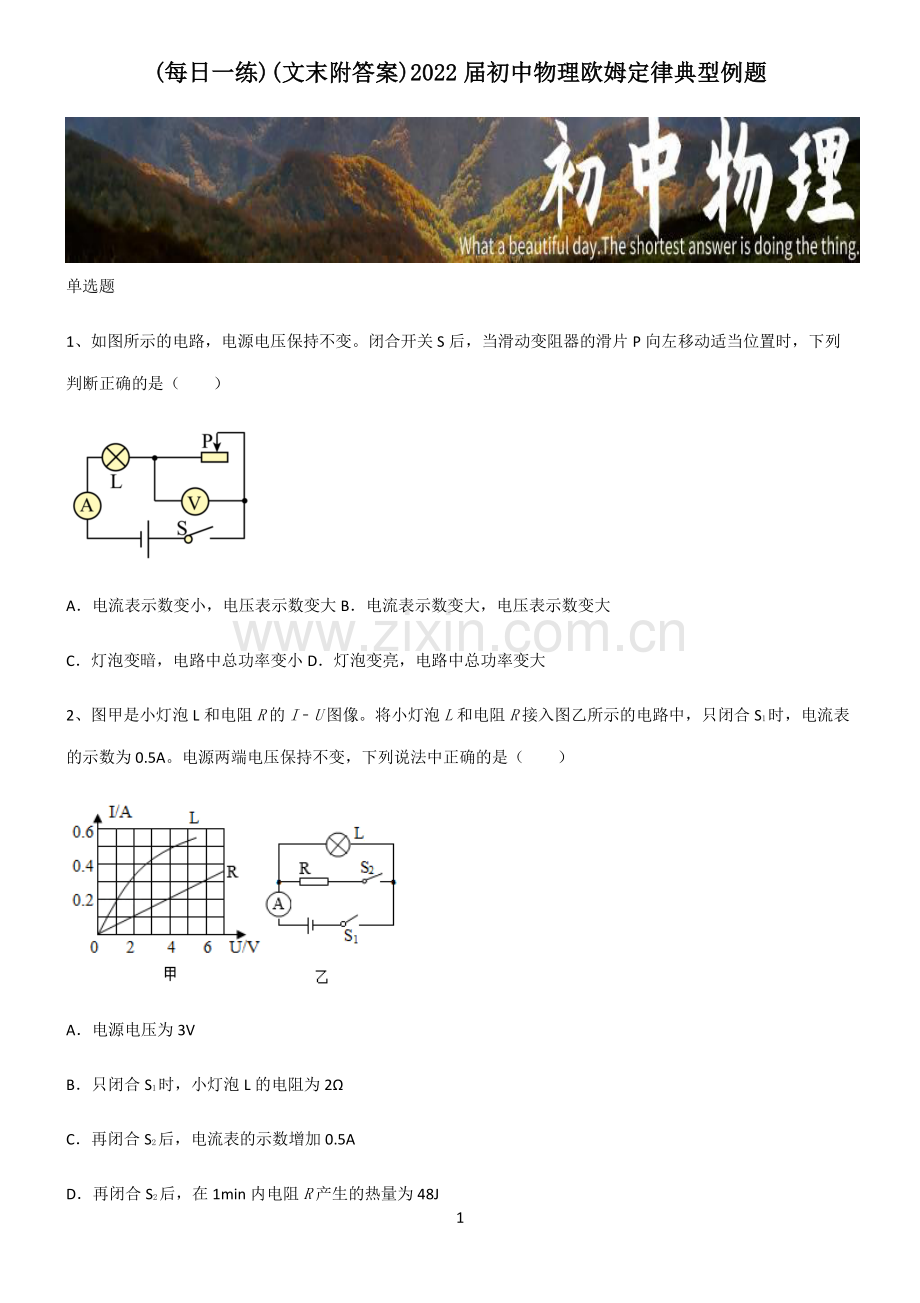

1 (每日一练每日一练)()(文末附答案文末附答案)2022)2022 届初中物理欧姆定律典型例题届初中物理欧姆定律典型例题 单选题 1、如图所示的电路，电源电压保持不变。闭合开关 S 后，当滑动变阻器的滑片 P 向左移动适当位置时，下列判断正确的是（）A电流表示数变小，电压表示数变大 B电流表示数变大，电压表示数变大 C灯泡变暗，电路中总功率变小 D灯泡变亮，电路中总功率变大 2、图甲是小灯泡 L 和电阻R的IU图像。将小灯泡L和电阻R接入图乙所示的电路中，只闭合 S1时，电流表的示数为 0.5A。电源两端电压保持不变，下列说法中正确的是（）A电源电压为 3V B只闭合 S1时，小灯泡 L 的电阻为 2 C再闭合 S2后，电流表的示数增加 0.5A D再闭合 S2后，在 1min 内电阻R产生的热量为 48J 2 3、石墨烯被认为是一种未来革命性的材料。用石墨烯制成的湿敏电阻的阻值（Rx）随相对湿度（RH）变化曲线如图所示。为了能从外部检测植物含水量的变化，科学家用条状石墨烯制成的湿敏电阻附着在植物的叶片上，并将湿敏电阻接入电路中，要求植物含水量增加时，电表示数变大。如图中的电路图符合要求的是（R0为定值电阻，电源电压恒定）（）AB CD 4、如图所示，电源电压恒为 6V，电流表量程为00.6A，电压表量程为03V，定值电阻1的阻值为 10，滑动变阻器2的规格为“20 0.5A”。闭合开关 S，在确保电路安全的前提下，移动滑动变阻器的滑片 P，下列说法中正确的是（）A电路消耗的最大总功率为 3W 3 B电流表示数的变化范围为0.2A0.5A C滑动变阻器2接入电路的最小阻值为 2 D电阻1消耗的最大功率为 0.9W 5、疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（）A显示仪是由电流表改装成的 B被测温者温度越高，电路消耗的电功率越大 C热敏电阻R随着温度的升高阻值增大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 6、小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（）A只有甲 B只有乙丙 C只有甲乙丙 D甲乙丙丁都可以 7、有一根阻值为R的电阻线，现将它首尾相连绕制成一个圆形电阻，如图所示。则AB间的电阻为（）4 ARB4C34D316 8、如图所示，甲、乙均为理想电表，当开关 S 闭合后灯 L1、L2都能发光，下列说法中正确的是 A灯 L1、L2是串联在电路中的 B甲一定是电流表，乙一定是电压表 C当 L2短路时 L1仍能发光 D乙、甲两电表示数的比值与 L1的阻值相等 9、如图甲的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从端移动到端的过程中，电压表的示数与电流表的示数的关系图像如图乙，下列判断正确的是（）A1的阻值为30B电路消耗的最小功率为1.2W C滑动变阻器的最大阻值为10D电路消耗的最大功率为3W 5 10、在科学实验中，为了减小误差或寻找普遍规律，经常需要进行多次实验：在“测量物体的长度”时，多次测量 在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量 在研究“串、并联电路中电流的规律”时，换用不同定值电阻，多次测量 在“伏安法测电阻”的实验中，多次测量导体两端电压和通过导体的电流值 上述实验属于减少误差而进行多次实验的是（）ABCD 多选题 11、如图所示的电路中，电源电压不变，R为滑动变阻器，R0为定值电阻，忽略温度对灯丝电阻的影响。闭合开关 S 后，将滑动变阻器的滑片 P 向左滑动时，下列说法正确的是（）A电压表 V1示数变小 B电压表 V2示数变小 C灯两端电压变化量小于滑动变阻器两端电压变化量 DR0两端电压变化量等于电压表 V2示数变化量 12、将标有“36V，72W”的灯泡接在如图甲所示电路中，滑动变阻器的滑片在最右端。闭合开关，将滑动变阻器的滑片向左移动，绘制出这一过程中电压表的示数与两个电流表的示数关系图像如图乙所示，判断下列说法中正确的是（）6 A电源电压为 24V B滑动变阻器的最大阻值为 2.8 CR1的阻值为 2 D在滑片移动过程中，电路的最大功率为 504W 13、如图所示，电源电压为0且保持不变，已知1 2。闭合开关 S，将滑动变阻器的滑片从b端向a端移动，则（）A电流表 A 的示数变大 B电压表V1的示数变小 C电压表V1和V2的示数之和变大 D电压表V1示数的变化量大于电压表V2示数的变化量 14、如图所示的电路，电源电压为 6V 保持不变，小灯泡的额定电压为 6V，灯泡的电阻保持不变，a、b、c可能为电压表或电流表。且闭合任意开关，电路均安全，下列说法正确的是（）7 Ac一定是电压表 B只闭合 S1、S3，灯泡正常发光 C只闭合 S3，向右移动滑片，电流表 A 的示数发生变化，则电表c的示数的变化量与电表a示数的变化量之比变大 D只闭合 S2、S4，若向右移动滑片，电路消耗的总功率变大，则a表可能是电流表，b表一定是电压表 15、在探究“电流与电阻关系”的实验中，某同学根据实验数据绘制了如图所示的图像，下列说法正确的是（）A电压一定，导体中的电流与导体的电阻成反比 B电源至少选用两节干电池 C换用 2 电阻做实验时，需要更换电压表的量程 D多次实验的目的是为了探究普遍规律 综合题 16、某兴趣小组根据所学电学知识设计了如图甲所示的身高体重测试仪，测量时人站立的托盘质量为 5kg，托盘置于一压力传感器Rx上方，传感器阻值随压力的变化关系如图乙所示，用测量范围为 00.6A 的电流表示数8 来显示体重；R2为竖直放置的总长为 60cm 的硬电阻棒（0.5/cm，电阻与接入电路长度成正比），用量程为03V 的电压表示数来显示身高，所测身高越大，电压表示数越大，且刻度均匀。已知电源电压恒为 9V，R015，g10N/kg。求：（1）为了让身高测量仪测量身高范围最大，且测量精确度最高，则R1阻值应该为多大？（2）利用选定的器材，对身高 160cm 的小华同学进行测量时，电压表示数为 1.5V。小华的妈妈在测量时电压表示数为 1.8V，电流表示数为 0.50A，则她的体重为多少 kg？（3）世卫组织定义身体质量指数（BMI）是成人超重和肥胖最常用的衡量指标，它是按千克计算的体重除以按米计算的身高的平方（kg/m2）。试通过（2）问中的电压表和电流表示数通过计算判断小华的妈妈身体质量指数（BMI）属于哪种情况？身体质量指数 过轻 适中 过重 肥胖 非常肥胖 男性 20 2025 2530 3035 35 女性 19 1924 2429 2934 34 17、某大桥因使用年限较长，桥体的部分区域变形影响了大桥的健康运行和过往车辆、行人的安全。导致大桥损坏的一个重要原因是过往车辆严重超载。为了能抓拍超载车辆，小林和科学兴趣小组成员决定为大桥管理者设计一个“汽车超载记录器”来进行监控管理。如图甲为该超载记录器原理图。Rx为压敏电阻，当车辆驶入被监测路段时，其阻值随它受到的压力变化而变化，变化关系如图乙所示。当电压表示数达到或超过 5V 时，继电器的衔铁被吸下，工作电路中的照相机就开始工作，抓拍超载车辆。已知电源电压U10V，线圈电阻忽略不计，保护电阻R15，问：9 （1）图甲中“”这个元件的名称是_；（2）若某车的总质量为 15t，过桥时电压表的示数是多少_？（3）在保证不被该记录器所抓拍时的过桥车辆的最大质量是多少_？18、如图甲所示是某电子秤原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长L010cm 的均匀电阻丝。空盘时，滑片P位于R的最上端，称量最大值时，滑片P位于R的最下端，R的最大阻值 Rm40，电源电压恒为 3V。请完成以下问题解答：(1)图甲中的“质量表”用什么表改装；R0在电路中的作用是什么；(2)空盘时，闭合开关 S，电路电流为 0.3A，求R0的阻值；(3)称量最大质量时，求电路消耗的总功率；(4)已知该弹簧压缩的长度L与所受压力F的关系如图乙所示，开关 S 闭合后，在托盘中放入重为 20N 的物体时，求R接入电路的阻值。10 11 2022 届初中物理欧姆定律_009 参考答案 1、答案：D 解析：AB由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。当滑动变阻器的滑片 P 向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I可知，电路中的电流变大，即电流表的示数变大；由串联电路的分压特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故 AB 错误；CD由串联电路的电压规律可知，灯泡两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以由PUI 可知，灯泡的实际功率变大，则灯泡变亮，电源电压保持不变，由PUI可知，电路的总功率变大，故 C 错误，D 正确。故选 D。2、答案：D 解析：AB只闭合 S1时，电路为灯泡 L 的简单电路，电流表测电路中的电流，电流表的示数为 0.5A，由图甲可知，此时灯泡两端的电压UL=4V，电源电压为 4V，小灯泡 L 的电阻 L=LL=4V0.5A=8 故 AB 错误；C由图甲可知，R两端的电压 UR=6V，IR=0.3A R的阻值为 =6V0.3A=20 12 再闭合 S2后，灯泡 L 与电阻R并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过小灯泡 L 的电流不变，由并联电路电流的关系可知电流表的示数增加 =1=4V20=0.2A 故 C 错误；D再闭合 S2后，在 1min 内电阻R产生的热量为 Q=W=UIR1t=4V0.2A60s=48J 故 D 正确。故选 D。3、答案：B 解析：由图可知，随着相对湿度的增大，Rx 的阻值变小。A由电路图可知，R0与Rx 并联，电流表测通过R0的电流，由于并联电路各支路互不影响，所以Rx 阻值变化时，电流表的示数不变，故 A 不符合要求；B由电路图可知，R0与Rx 串联，电压表测R0两端的电压，植物含水量增大时，Rx 的阻值变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，根据 U=IR可知，R0两端的电压变大，即电压表的示数变大，故 B 符合要求；C由电路图可知，R0与Rx 串联，电压表测Rx 两端的电压，植物含水量增大时Rx 变小可知，电路的总电阻变小，由欧姆定律可知，电路中的电流变大，R0两端的电压也变大，根据串联电路的电压特点可知，Rx 两端的电压会变小即电压表的示数变小，故 C 不符合要求；D由电路图可知，R0与 Rx 串联，电压表测电源两端的电压，根据电源电压不变可知，植物含水量增大时，电压表的示数不变，故 D 不符合要求。13 故选 B。4、答案：D 解析：由图可知，电阻R1和滑动变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。A电压表量程为03V，电流表量程为00.6A，滑动变阻器2的规格为“20 0.5A”，当通过电路的最大电流是0.5A，电压表的示数为 U1=IR1=0.5A10=5V3V 所以当电压表的示数为 3V 时，通过电路的电流最大，最大电流为 最大=11=3V10=0.3A 电路消耗的最大总功率为 P最大=UI最大=6V0.3A=1.8W 故 A 错误；B变阻器连入电路的电阻最大时，电路的总电阻最大，通过电路的电流最小，最小电流为 最小=1+2=6V10+20=0.2A 电流表示数的变化范围为0.2A0.3A，故 B 错误；C通过电路的最大电流是 0.3A，电路的总电阻 总=最大=6V0.3A=20 滑动变阻器2接入电路的最小阻值 R2最小=R总-R1=20-10=10 14 故 C 错误；D电阻1消耗的最大功率为 P1=I最大2R1=(0.3A)210=0.9W 故 D 正确。故选 D。5、答案：B 解析：A两电阻串联，因为显示仪与R0并联，所以显示仪是电压表，故 A 错误；B被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P=UI可知，电路消耗的功率也越大，故 B 正确；C被测温者温度越高，电压表示数变大，即R0两端电压变大，由串联电路电压的规律，R两端电压越小，由分压原理可知，热敏电阻的阻值变小，故热敏电阻阻值随温度的升高而减小，故 C 错误；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 B。6、答案：C 解析：甲图：只闭合 S2时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式 I1(R0+Rx)=I 0R 0 可求出Rx的阻值，故能测出Rx阻值；15 乙图：闭合开关 S、S2，两只电阻串联，电压表测量电源电压为U；闭合 S，断开 S2，闭合 S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式 0+=00 可求出Rx的阻值，故能测出Rx阻值；丙图：只闭合 S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合 S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式 I0R0=(II0)Rx 可求出Rx的阻值，故能测出Rx阻值；丁图：闭合开关 S，S1接 1，两只电阻串联，电压表测量R0两端电压为U0；S1接 2，电压表反接，不能测量Rx两端电压Ux，仅有一个电压值，不能测出Rx阻值。故 ABD 不符合题意，C 符合题意。故选 C。7、答案：D 解析：将AB接入电路，则此时是两个电阻并联，其中一个电阻为34，另外一个电阻是4，则并联后的总电阻为 1总=11+12=43+4=163 则总电阻为316。故选 D。8、答案：B 解析：16 AB由图知道，开关 S 闭合后，要使灯 L1和 L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经电流表甲、灯泡 L2回负极，另一支经电流表甲、灯 L1回负极，所以甲一定是电流表，乙一定是电压表，故 A 错误，B 正确；C因为甲是电流表，当 L2短路时，发生电源短路，L1不能发光，故 C 错误；D乙是电压表，测量 L2两端电压，甲是电流表，测量干路上的电流，所以，乙、甲两电表示数的比值不等于L1的阻值，故 D 错误 9、答案：B 解析：A由图可知，滑动变阻器与定值电阻串联在电路中，电压表测量滑动变阻器两端的电压，当滑片P从端移动到端的过程中，滑动变阻器阻值变小，电流表示数变大，电压表示数变小，由图乙可知，电路中的最大电流为 0.6A，此时滑动变阻器两端电压为 0，此时滑动变阻器阻值为 0，电路中只有定值电阻，所以定值电阻R1的阻值为 1=max=6V0.6A=10 故 A 错误；BD由图乙可知，电路中的最大电流为 0.6A，电路中的最小电流为 0.2A，由=可知，电路消耗的最小功率为 min=min=6V 0.2A=1.2W 电路消耗的最大功率为 max=max=6V 0.6A=3.6W 故 B 正确，D 错误；C当滑片P在b端时，滑动变阻器的阻值最大，电路中的电流最小，滑动变阻器两端电压最大，由图乙可知，当滑片P在b端时，电路中的电流为 0.2A，滑动变阻器两端电压为 4V，滑动变阻器的最大阻值为 17 滑=滑滑=4V0.2A=20 故 C 错误。故选 B。10、答案：B 解析：“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；在“探究重力的大小跟质量的关系”时，改变钩码的个数，多次测量，是为了获得普遍的规律；“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。故选 B。11、答案：BCD 解析：AB由电路图可知，滑动变阻器R、定值电阻R0与灯泡 L 串联接入电路，电压表 V1测灯泡两端电压，电压表 V2测灯泡和滑动变阻器R两端电压之和，电流表 A 测电路中电流，当滑动变阻器的滑片 P 向左滑动时，滑动变阻器接入电路中的阻值变小，电路的总电阻变小，故由欧姆定律可得，电路中的电流变大，故由U=IR可知，灯泡两端电压变大，则电压表 V1示数变大，故 A 错误；定值电阻两端电压变大，因电源电压不变，由串联电路总电压等于各电阻两端分压之和可知，灯泡和滑动变阻器两端电压之和变小，即电压表 V2示数变小，故 B 正确；18 C由 AB 可知，灯两端电压变大，而灯泡和滑动变阻器两端电压之和变小，故可知滑动变阻器两端电压变小，且灯两端电压变化量小于滑动变阻器两端电压变化量，才能使灯泡和滑动变阻器两端电压之和变小，故 C 正确；D由电路图可知，电压表 V2测灯泡和滑动变阻器R两端电压之和，故可知R0两端电压与电压表 V2示数之和始终等于电源电压不变，故R0两端电压变化量等于电压表 V2示数变化量，故 D 正确。故选 BCD。12、答案：ABC 解析：由电路图可知，R1与R2串联后再与灯泡 L 并联，电流表 A1测 L 支路的电流，电流表 A2测R1、R2支路的电流，电压表测R1两端的电压。A因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过 L 的电流和其两端的电压不变，因并联电路中各支路两端的电压相等，所以，由图象可知，电源的电压 U=UL=24V 通过灯泡的电流 IL=2A 且左侧竖直图线表示电压表的示数与电流表 A1示数的关系，右侧斜直线表示电压表的示数与电流表 A2示数的关系；故 A 正确；BCD滑片位于最左端时，接入电路中的电阻为零，R1的支路的电流最大，由图象可知，R1支路的电流 IA2=12A R1=A2=24V12A=2 因并联电路中干路电流等于各支路电流之和，所以，干路的最大电流 I=IL+IA2=2A+12A=14A 19 电路的最大功率 P=UI=24V14A=336W 当滑片位于最右端时，接入电路中的电阻最大，R1的支路的电流最小，由图象可知，R1支路的电流 IA2=5A 则该支路的总电阻 R=A2=24V5A=4.8 因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值 R2=R-R1=4.8-2=2.8 故 BC 正确，D 错误。故选 ABC。13、答案：ABC 解析：A由电路图可知，电阻R1、R2和滑动变阻器R串联在电路中，电流表测电路中的电流，电压表 V1测滑动变阻器R和电阻R2的总电压，电压表 V2测电阻R2的电压，将滑动变阻器的滑片从b端向a端移动时，滑动变阻器的电阻变小，则电路总电阻变小，由欧姆定律可得，电路中电流变大，即电流表 A 的示数变大，故 A 正确，A符合题意；B将滑动变阻器的滑片从b端向a端移动时，电路中电流变大，则电阻R1两端电压变大，由于电阻R1、R2和滑动变阻器R的电压之和保持不变，所以滑动变阻器R和电阻R2的总电压变小，即电压表 V1的示数变小，故 B正确，B 符合题意；CD将滑动变阻器的滑片从b端向a端移动时，电路中电流变大，则电阻R2两端电压变大，即电压表 V2的示数变大，电阻R1、R2和滑动变阻器R的电压之和保持不变，电压表 V1的示数变小量等于电阻R1两端电压的增大 20 量，设电路中电流的变化量为，则电阻R1两端电压的增大量为 1=1 电阻R2两端电压的增大量为 2=2 因为1 2，所以12，所以电压表V1示数的变化量小于电压表V2示数的变化量，即电压表V1示数的减小量小于电压表V2示数的增大量，所以电压表V1和V2的示数之和变大，故 C 正确，C 符合题意，D 错误，D 不符合题意。故选 ABC。14、答案：ABD 解析：A如果c是电流表，闭合开关 S1、S3时，电源被短路，可能烧坏电源，所以c一定是电压表，故 A 正确；B只闭合 S1、S3电路为小灯泡的简单电路，小灯泡两端的电压等于电源电压为 6V，所以此时小灯泡正常发光，故 B 正确；C若只闭合 S3，R2和灯泡串联接入电路，向右移动滑片，电流表 A 的示数发生变化，电表a串联在电路中，电表a为电流表，设滑动变阻器的滑片向右移动前后，电路中的电流为I1、I2，电表c是电压表，测量灯泡两端的电压，则电表c示数的变化量为 U=U2-U1=I2RL-I1RL=IRL 电表a示数的变化量为 I，所以电表c示数的变化量与电表a示数的变化量之比=L 小灯泡灯丝电阻保持不变，所以比值不变，故 C 错误；D若只闭合 S2、S4，向右移动滑片，电路消耗的总功率变大，由P=UI可知电路中的电流变大，根据欧姆定律 21 可知，电路的总电阻变小；b与滑动变阻器R2并联，则b一定为电压表；若a为电流表，则滑动变阻器与灯泡串联，若a为电压表，则灯泡、滑动变阻器和R1串联在电路中，两种方式都能使向右移动滑片，电路的总电阻变小，故 D 正确。故选 ABD。15、答案：ABD 解析：A电压一定时，电流与电阻成反比，故 A 正确；B由图知，这个不变的电压为 =0.4A 5=2V 故 B 正确；C换用 2 电阻做实验时，控制电阻两端的电压不变，故不需要更换电压表量程，故 C 错误；D多次实验是为了得出普遍性的规律，故 D 正确。故选 ABD。16、答案：（1）60；（2）70kg；（3）过重 解析：解：（1）由电路图可知，只闭合 S2，R1与R2串联，电压表测滑片 P 下方电阻棒两端的电压。根据已知条件，硬电阻棒的最大阻值 R2=60cm0.5/cm=30 当滑片位于硬电阻棒的最上端且电压表的示数为 3V 时，测量仪测量身高的范围最大，且测量精确度最高，因串联电路中各处的电流相等，所以，电路中的电流 22 =22=3V30=0.1A 因电压表接在滑动变阻器的滑片上，且电压表的内阻很大，相当于断路，故无论滑片如何移动，电流都要经过硬电阻棒的全部电阻，再通过定值电阻回到电源负极，即电路的总电阻不变，由欧姆定律，R1与R2串联的电路的电流保持不变，由欧姆定律，此时电路中的总电阻始终为 =9V0.1A=90 因串联电路中总电阻等于各分电阻之和，所以，定值电阻R1阻值 R1=R-R2=90-30=60（2）电路中的电流始终为 0.1A 不变，对身高 160cm 的小华同学进行测量时，电压表示数为 1.5V，由欧姆定律，电压表所测硬电阻棒的阻值 小华=V=1.5V0.1A=15 再闭合 S1，压力传感器与R0串联后再与R1与R2串联的电路并联，已知小华的妈妈在测量时电流表示数为 0.50A，由欧姆定律和并联电路电压的规律，压力传感器与R0串联电路的电阻 串联=9V0.50A=18 根据串联电阻的规律，压力传感器的电阻为 Rx=R串联-R0=18-15=3 由图乙知，此时压敏电阻受到的压力大小为 F=700N 小华的妈妈重力大小等于压敏电阻受到的压力大小 G=F=700N 23 根据G=mg，小华的妈妈的体重为 妈妈=700N10N/kg=70kg（3）因电压表示数为 1.8V，因R1与R2串联的支路电流为 0.1A 保持不变，根据欧姆定律，此时滑片 P 以下硬电阻棒的电阻为 妈妈=V=1.8V0.1A=18 两次电阻的差值为 =18-15=3 由硬电阻棒阻值为 0.5/cm 可得，电阻棒相差的长度，即两人身高的差值 =30.5/cm=6cm 小华妈妈进行测量时电压表的示数较大，说明小华妈妈的身高要高一些，即小华妈妈身高为 h=160cm+6cm=166cm 故小华的妈妈身体质量指数（BMI）为 70kg(1.66m)2 25.4kg/m2 根据上表数据，小华的妈妈身体质量指数（BMI）属于过重。答：（1）R1阻值应该为 60；（2）她的体重为 700N；（3）小华的妈妈身体质量指数（BMI）属于过重。17、答案：电磁铁；3.75V；30t 解析：24 解：（1）图甲中“”这个元件是通电螺线管中插入铁芯，所以它的名称是电磁铁。（2）由控制电路可知，线圈电阻忽略不计，则保护电阻R与压敏电阻Rx串联，电压表测R两端的电压，该车辆过桥时对桥面的压力 FG15103kg10N/kg1.5105N 由乙图像可知，当F1.5105N 时，Rx25，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流 =总=+=10V15+25=0.25A 根据=可得，电压表的示数 U1IR0.25A153.75V（3）当电压表示数达到或超过 5V 时，继电器的衔铁被吸下，照相机抓拍超载车辆。根据“串联分压”规律和压敏电阻Rx 随压力增大而减小可知，当电压表的示数为 5V，即U15V 时，Rx 的值为不被记录器所能记录的过桥车辆质量最大时的电阻，因串联电路各处的电流相等，所以，电路中的电流=5V15=13A 根据串联电路的电压规律可得 UxUU110V5V=5V 根据=可得=5V13A=15 由乙图像可知，此时汽车对压敏电阻的压力F3105N，因汽车的压力和自身的重力相等，所以车重为 GF3105N 25 所以不被该记录器所能记录的过桥车辆的最大质量 最大=3 105N10N/kg=3 104kg=30t 答：（1）这个元件的名称是电磁铁；（2）若某车的总质量为 15t，过桥时电压表的示数是 3.75V；（3）在保证不被该记录器所抓拍时的过桥车辆的最大质量是 30t。18、答案：(1)电流表，保护电路；(2)10；(3)0.18W；(4)16 解析：(1)电表串联在电路中为电流表；R0在电路中与R串联，防止在R为 0 时电路中的电流过大，起到保护电路的作用。(2)空盘时，R连入电路中的阻值为零，R0的电阻为 0=3V0.3A=10(3)称量最大质量时，R与R0串联，电路的总电阻 R总=Rm+R0=40+10=50 消耗的总功率为 =2总=(3V)250=0.18W(4)由图乙可知当G=20N 时，L=4cm，此时接入电路的阻值=m=40 4cm10cm=16 答：(1)图甲中的“质量表”用电流表改装；R0起保护电路的作用。(2)R0的阻值为 10。26 (3)称量最大质量时，电路消耗的总功率为 0.18W。(4)在托盘中放入重为 20N 的物体时，R接入电路的阻值为 16。
