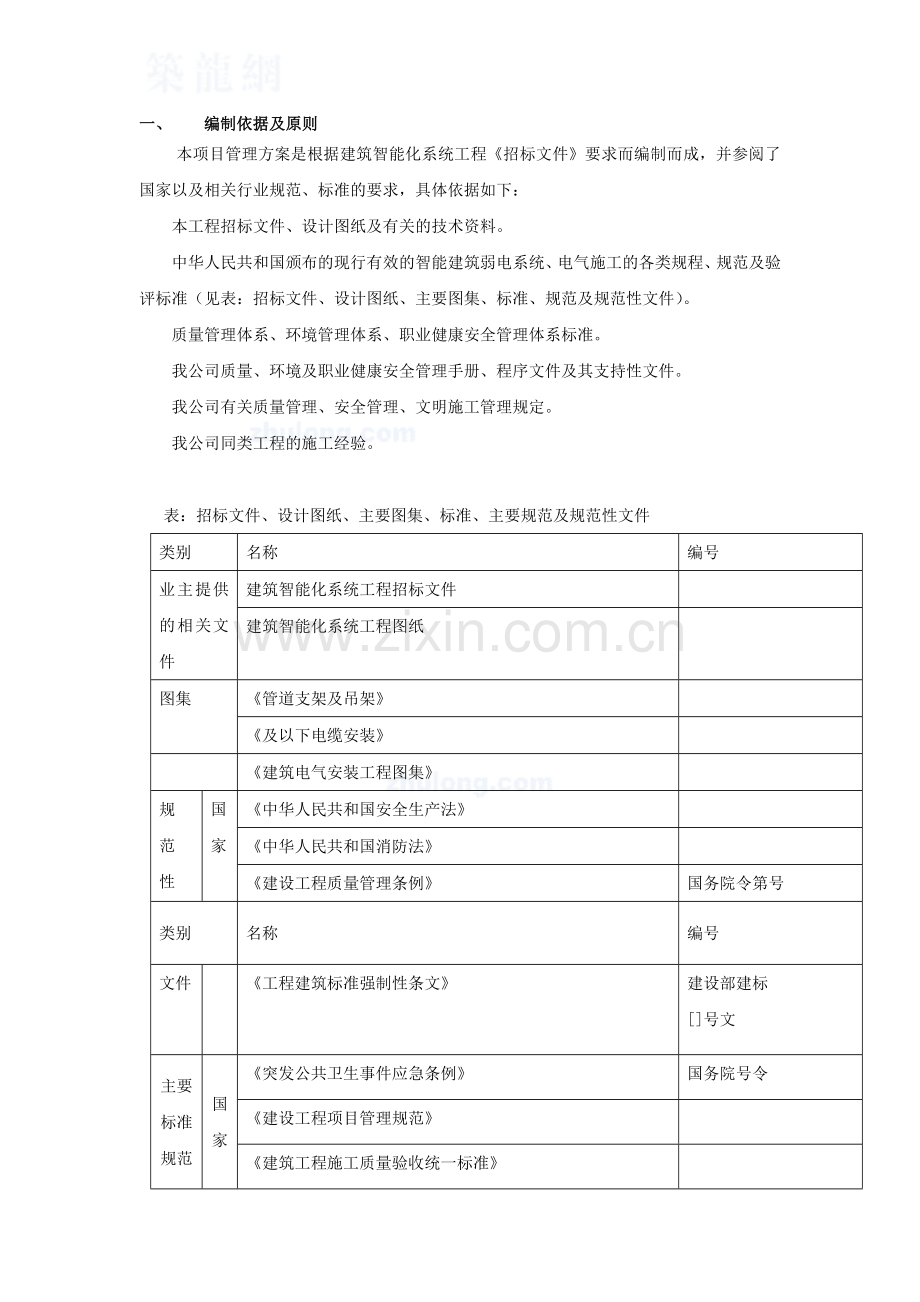

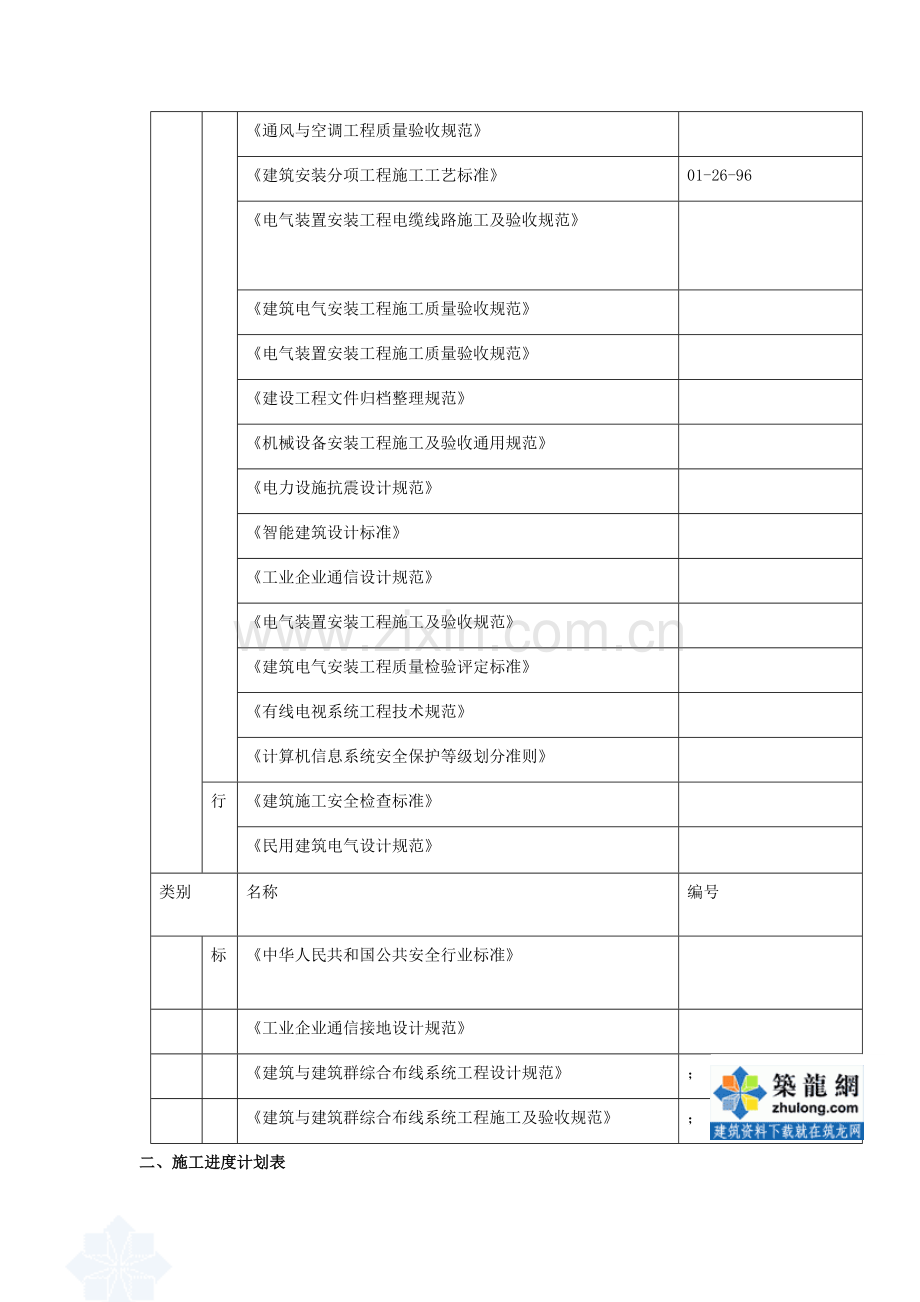

一、 编制依据及原则本项目管理方案是根据建筑智能化系统工程招标文件要求而编制而成，并参阅了国家以及相关行业规范、标准的要求，具体依据如下：本工程招标文件、设计图纸及有关的技术资料。中华人民共和国颁布的现行有效的智能建筑弱电系统、电气施工的各类规程、规范及验评标准（见表：招标文件、设计图纸、主要图集、标准、规范及规范性文件）。质量管理体系、环境管理体系、职业健康安全管理体系标准。我公司质量、环境及职业健康安全管理手册、程序文件及其支持性文件。我公司有关质量管理、安全管理、文明施工管理规定。我公司同类工程的施工经验。表：招标文件、设计图纸、主要图集、标准、主要规范及规范性文件类别名称编号业主提供的相关文件建筑智能化系统工程招标文件建筑智能化系统工程图纸图集管道支架及吊架及以下电缆安装建筑电气安装工程图集规范性国家中华人民共和国安全生产法中华人民共和国消防法建设工程质量管理条例国务院令第号类别名称编号文件工程建筑标准强制性条文建设部建标号文主要标准规范国家突发公共卫生事件应急条例国务院号令建设工程项目管理规范建筑工程施工质量验收统一标准通风与空调工程质量验收规范建筑安装分项工程施工工艺标准01-26-96电气装置安装工程电缆线路施工及验收规范建筑电气安装工程施工质量验收规范电气装置安装工程施工质量验收规范建设工程文件归档整理规范机械设备安装工程施工及验收通用规范电力设施抗震设计规范 智能建筑设计标准工业企业通信设计规范电气装置安装工程施工及验收规范建筑电气安装工程质量检验评定标准 有线电视系统工程技术规范计算机信息系统安全保护等级划分准则行建筑施工安全检查标准民用建筑电气设计规范类别名称编号标中华人民共和国公共安全行业标准工业企业通信接地设计规范建筑与建筑群综合布线系统工程设计规范；建筑与建筑群综合布线系统工程施工及验收规范；二、施工进度计划表.施工顺序（） 一次预埋的施工顺序l 先按照土建的施工进度按照施工图纸选择有预埋要求的主体墙面或地面；l 根据设计要求选择各系统相应的弱电用管道，放入钢丝密封好管道口防止堵塞并与混凝土一起浇铸到相应的主体墙面或地面上；l 待混凝土凝固后检查弱电管道是否畅通，钢丝是否可用；如出现被堵现象需马上清除被堵物或从新敷设弱电管道，被堵管道不允许超过。（） 二次预埋的施工顺序其工序与一次预埋基本相同。（）敷设线缆的施工顺序按照施工前的图纸会审、技术交底和施工前培训的要求，对各系统进行线缆敷设和标注的施工工作，并保证线缆的通路，为设备的安装打下良好的基础。（）设备安装的施工顺序设备的安装按照设计图纸、施工图纸及产品说明书的要求将设备安装到相应的位置上，并保证设备能正常运行；检测室内之间的互通情况，保证设备的互通性。（）设备调试的施工顺序将设备和网络进行互通的调试，选定工作站安装相应的后台软件，保证后台软件与设备链接的正常、保证设备的正常运行、保证后台操作软件的工作正常，从而达到原设计目的。 整体工程施工顺序 施工管理是安装工程的重要环节，善于运用计划、组织、指挥、调控及监督职能，抓好施工的三个阶段，才能达到工期短、质量优、效益好的目标。根据进度计划，安装工作基本分三个阶段进行：() 施工初期阶段组织精明能干、认真负责 施工管理人员及工作班组，密切配合其他施工工队的施工进度，完成各种预埋管线，做到各项工作随土建主体结构的施工紧密跟进，不能影响土建的进度。期间穿插进行其它施工等工作。() 施工高峰阶段随土建主体结构的陆续交出，各系统施工全面敷开，各系统设备、管道的安装进入高潮。在此期间，必须增加人力、物力，全力以赴，抢进度，促工期。统筹协调和土建装修及其他工队的配合。() 竣工验收阶段扫清少量的收尾工作，按编制的系统调试方案，各专业对各系统进行单机试运行、系统综合测试及调整、资料的整理，以及按编制的验收计划逐层、逐间、逐区的进行验收工作。对发现的问题迅速整改，申请复检，逐步验收移交。 安装工程特点本项目工程的特点是工程量大，工期紧，与其他施工单位交叉作业多，另外本项目的线槽和线管的施工将有一定的难度，尤其是智能化系统的构建很多按照业主的入住情况和业主的需要进行，施工变动多，但预留孔洞可能没有到位等，这些方面均需相应单位配合。本系统除了设备安装外，关键任务设备的编制和调试运行，所以很多工作量不在工地现场完成，只有等系统设备安装到一定阶段，才能进场调测和总体调试，因而调试工期就比较长。弱电施工与其他施工单位的协调和配合与土建单位的配合首先是临时用水电，需土建单位落实到位，另外对于要打墙或楼板的孔洞要请土建单位协助，在管线到位后及时封堵，设备搬运和垂直运输也要土建予以协助。与相关安装单位的配合主要是配电、照明、给排水、空调通风、消防等施工单位，一方面是施工中的交叉作业的协调，另一方面是楼宇自控系统中需要与相关系统设备连接，这方面需要这些单位提供设备说明书和接线图，配合我方接线，在调试阶段，配合我方进行系统联调。另外，我方工程中有些部位需要布放强电插座，要求配电施工单位提供相应部位的配电屏等。与装修单位的配合为保证业主室内整体装修效果，各安装单位与装修单位的配合与协调十分重要，我方在装修开始前，首先完成管线槽的布放工作，在装修开始后，提交相应图纸和设备说明书给装修单位，要求在相应部位开孔，并把导线放下来，有些较重的设备在吊顶上安装要求在顶棚内加固，在开孔部位加边框。在墙上安装的设备材料要考虑装修效果，与其他面板排列整齐，保证美观大方。总之，要与工地现场各单位密切配合，相互协调，保质保量完成施工任务。.总进度安排（）整体控制目标：确保整个大楼弱电工程按照甲方要求保质保量完成。（）建筑智能化系统工程施工工作主要工期控制节点如下l 一次预埋工程按照土建工程施工进度计划与土建同时施工，同期完工；l 二次预埋工程跟近土建工程施工进度；l 楼内主干工程根据土建工程施工进度，计划该部分工期为日历天；l 设备安装工程根据装修工程完工情况，计划该部分工期为日历天；l 整体系统设备调试工作，计划该部分的工期为日历天；本工程施工进度和工期接点控制是和土建工程、装修工程及其它工程紧密配合、密不可分的，智能化工程施工工作属于跟近施工，其工程进度完全取决于土建及装修工程的施工进度，因此工期的控制要和实际施工中的情况来调整。建筑智能化系统工程施工进度计划横道图三、主要分部、分项工程的施工工艺、方法在建筑智能化系统工程的施工过程中，各项施工系统的安装和调试都应经过严格的培训后才能上岗施工，否则将会影响工程质量和施工进度。.智能化系统的安装和调试 智能化系统主要包括：自动控制系统、综合安防系统、一卡通系统、信息网路系统、公共广播系统、有线电视机系统及多媒体会议系统等，在这些系统中，对于线缆的铺设要求和施工标准参照基础工程，在安装工序中应按照培训的要求和有关安装注意事项来进行操作：自动控制系统：按照设计规范的要求，在施工技术难点和重点上要求厂家供货商提高技术支持，对施工的骨干分子进行培训，按照要求进行施工，并聘请厂家技术人员进行现场技术督导； 多媒体会议系统：按照施工要求进行施工完成后，由专业技术人员对系统进行调试，主要是后台软件的调试工作，要求系统运行稳定，易操作。综合安防系统、一卡通系统：监控系统是整幢大楼安全防范的重要环节，调试时应注意画面的分类，作好标注标签，检查好线路避免画面无图像或画面跳动的现象，线路的连接按照说明书内线缆的连接顺序进行连接，避免线序的错接现象。保证链路的畅通是施工的关键； 公共广播系统：在安装时根据设备安装手册的标注，将线缆一一对应的接入设备内，并保证连接牢固，无接触不良和短路的现象。 有线电视系统：对次系统的要求重点是保证线缆的通路，按照设计要求规范进行施工。信息网络系统：该系统是提供用户的网络生活，保证链路的畅通是该工序的施工关键所在，施工前进行技术交底和培训。.钢管敷设施工工艺流程：、主要安装方法2.1.1测定盒、槽位置。根据设计图纸（含洽商）要求确定盒的位置，以土建弹出的线为基准，挂线找平，标出盒的准确位置。2.1.2稳住盒要求灰浆饱满，平整牢固，坐标准确，现浇砼板墙固定盒时应固定。2.1.3管路连接管与管的连接l 暗配钢管，管径在毫米以下时，宜管箍丝扣连接，套丝不得有乱扣现象；管箍必须使用通丝时，上好管箍后，管口应对严，外露丝应不多于扣，个别情况，丝接困难时，也可以套管连接。管箍中连接处需铅油拧牢。l 暗配钢管、套管连接时，其套管管径应大小合适，套管长度应为管外径的倍，连接管口的对口应在套管的中心位置，焊口就焊接严密。l 喇叭口焊接：管径在的钢管，先将管口除去毛刺，找平齐。用气焊加热管端，边加热边用手锤洽同边，逐点均匀向外敲出坡口，把两管坡口对平齐，周边焊接严密。l 管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时45m，有个弯时30m，有个20m，有个弯时12m，如因管路过长又无法加接线盒时，可加大一级管径。管路进盒连接l 盒开孔应整齐并与管径相符，要求一管一孔，不得开多孔。铁制盒、箱严禁用电汽焊开孔。如用定型盒箱时，不用敲落，孔不得敲掉。l 进盒、槽处应用丝扣锁母固定，但在结构内的暗配管（即砖墙或砼内）进出盒时采用焊接法固定，但只宜在管孔四周点焊处，要做好防腐处理；进盒、槽之管口长度应小于5mm，两根以上管入盒、槽时要长短一致，间距均匀，排列整齐。地线焊接管路应作整体接地连接，在管箍及盒、槽处，应作跨接地线，其焊接处要清附药皮，刷防腐漆。跨接线的规格见下表：配管规格及以上圆钢地线规格穿过建筑物，变型缝时，应有接地补偿位置。钢管暗敷设方式l 随墙（砖体）配管：砖墙，加气砼快墙、空心砖墙配合砖墙立管时，该管最好放在墙中心，管口向上者要堵好。往上引管要有吊顶时，管上端应煨成弯直进吊顶内。l 大模板砼墙配管：可将盒、箱焊在该墙的钢筋上，再行敷管，每隔1mm左右，用铅丝绑牢。管进盒、箱要煨灯叉弯，往上引管不宜过长，以能嵌弯为准。l 预制圆孔板上可用砼砂浆保护，也可缠两层玻璃布，刷三道沥育油加以保护。l 吊顶内，护墙板内，管路敷设；在龙骨吊完成前进行。会审图纸要与通风、水暖等专业协调，并绘制大样图，在顶板或地面进行弹线定位。根据定位情况，安装吊架或支架，吊架和支架的固定，可用合适的胀管锣栓固定。配管时，所有的盒均应固定，管入盒用根母护口，管路固定用配套管卡和螺丝固定，或用接铸固定。其固定点距离见下表：配管规格管卡最大间距1500mm2000mm2500mm3500mm、金属线槽配线施工工艺流程：主要安装方法：弹线定位：根据施工图及现场实际情况，考虑通风、水和电等专业，确定安装位置，本着先干线后支线，安排线槽位置。支架、吊架安装（膨胀螺栓固定）l 吊杆应用已接直的钢筋，按照吊杆高度，一端过丝，另一端以钻孔的3cm长的角钢焊接。l 按照规范每-2m安装一个吊件。线槽安装要求：l 线槽应平整，无扭曲变形，内壁无毛刺，各种附件齐全。l 线槽的妆口应平整，接缝处应紧密平直，无翘角，出线口的位置准确。l 在吊顶内敷设时，如果吊顶无法上人时，应留有检修孔。l 不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。l 线槽的所有非导电部分的铁件均应相互连接和跨接，使之成为一连续导体，并作好整体接地。l 当线槽的底板对地距离低于2.4m时，线槽本身和线槽盖板均必须加装保护地线2.4m以上的线槽盖板可不加保护地线。l 线槽经过建筑物的变形缝（伸缩缝、沉降缝）时，线槽本身应断开，槽内用内连接板搭接，不需固定。保护地线和槽内导线均应有补偿余量。l 敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合高层民用建筑设计防火规范（）的有关防火要求。l 线槽直线段连接应采用连接板。l 线槽进行交叉、转弯、丁字连接时，单采用单通、二通、三通、四通或平面二通、平面三通等进行变通连接。l 线槽与盒、箱等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端加装封堵。l 线槽全部敷设完毕后，应在配线之前进行调整检查，确认合格后，再进行槽内配线。地面线槽安装：l 地面线槽安装时，应及时配合土建地面工程施工。根据地面的形式不同，先找平，然后测定固定位置，将上好卧脚螺栓和压板的线槽水平放置在垫层上，然后进行线槽连接。如线槽与管连接，线槽与分线盒连接，分线盒与管连接，线槽出口连线，线槽末端处理等都应安装到位，螺丝紧固牢靠。地面线槽及附件全部上好后，再进行一镒系统的调整，主要根据地面的厚度，仔细调整线槽干线，分支线，分线盒接头、转弯、出口等处，水平高度要求与地面平齐，将各种盒盖盖好封严，防止水泥砂浆进入。线槽内保护地线安装：l 保护地线应根据设计图要求敷设在线槽内一侧，接地处螺丝直径不应小于5mm，并且需加平垫和弹簧垫图，用螺母压接牢固。l 金属线槽的宽度在100mm以内（含100mm），两段线槽用连接板处（连接板作地线时），每端螺丝固定点不少于个，宽度在200mm以内时（含200mm），两端线槽用连接板连接的保护地丝每端螺丝固定点不少于个。金属线槽穿过墙隔及楼板处，均需以防火枕进行封锁。安装金属线槽及槽内配线时，应注意保持墙面的清洁。配线完成后，不得再进行喷浆和刷油，以防止导线和电气器具受到污染。使用高凳时，注意不要碰到建筑物的墙面及其它设施。按照各专业相关施工规范，配合各专业技术设计人员，结合我司以往大型工程经验及工程具体情况，对各专业的施工流程及主要做法分述如下：有线电视系统施工工艺流程准备工作认真阅读消化系统原理图、系统图、施工平面图，透彻理解设计意图，了解设备的性能及技术指标，对有关数据的整定值、调整技术标准清楚，领会本工程的系统模式所要达到的功能要求。l 在施工图的基础上，进行线路检测外部检查。按图纸检查各种配线情况：强弱电线是否到位，是否存在不同性质线缆共管现象，各种设备接线是否正确，排列是否合理，接线端子处标牌编号是否齐全，工作接地和保护接地是否接线正确。线路校验。检查回路线是否断路。l 整体调试开通有线电视系统机房至各层的视频线是否连接到位；中心接上有线电视信号、放大器的电源线及是否正确连接。用小型电视机测量各层的点位是否有信号输出，如果有，对各房间终端用专用仪器测量电平输出及信号强弱。逐个测量终端，检查图像质量，若信号电平过低，则可能是视频线的某区域同强电线共管，或是视频线接线有问题，需要分段测试确定具体部位并排除。综合安防系统施工工艺流程图：主要安装做法：l 管线施工尽量利用弱电线槽、桥架。线槽、桥架不到之处需敷设钢管，条件不具备也可采用塑料管。弱电、弱电和视频电缆全部分设并分开穿管，不允许和低压电源线与视频电缆、控制电缆共管。l 必须在土建、装修工程结束后，各专业设备安装基本完毕，在安全、整洁的环境中安装摄像机。l 从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。l 摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。安装高度：室内-5m，室外-10m。电梯轿厢内的摄像机安装有顶部，其光轴与电梯厢的两壁、天花板成度角。l 摄像机避免逆光安装。l 云台安装时按摄像监视范围决定云台的旋转方位，其旋转死角处在支、吊架和引线电缆一侧。l 云台一般安装在标准吊、支架或自制的台架上。电动云台重量大，支持其的支、吊架安装牢固可靠，并考虑其的转动惯性，在它旋转时不发生抖动现象。l 安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于占用天花板上方空间，因此必须确认该安装位置吊顶内无管道等阻档物。l 解码器安装在离摄像机不远的现场，安装不要明显；若安装在吊顶内，吊顶要有足够的承载能力，并在附近有检修孔。l 在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。l 机架底座与地面固定，安装竖直平稳，垂直偏差不超过；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3cm，两个机柜中间缝隙不大于3cm。对于相互有一定间隔而排成一列的设备，其面板前后偏差不大于5mm。控制台正面与墙的净距不小于1.2m，侧面与墙或其他设备的净距，在主要走道不小于1.5m，次要走道不小于0.8m；机架背面和侧面距离墙的净距不小于0.8m。l 监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆成捆绑扎，在电缆两端留适当余量。并标示明显的永久性标记。l 报警开关由两条平行放置的具有弹性的金属带构成，中间有几处用很薄的绝缘材料支撑着绝缘隔开，两块金属条分别接到报警电路中，相当于一个接点断开的开关。当压力使两根金属带相通，终端电阻被短路，触发报警。主要调试方法：l 设备调试能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。如：摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。l 系统调试按调试设备的功能或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。遇到工频干扰，采用在传输线上输入“纵向扼流圈”来消除；当传输本身的质量原因与传输线两端相连的设备输入输出阻抗非欧姆的传输线特性阻抗不匹配时，会产生高频振荡而严重影响图像质量，需在摄像机的输出端串联几十欧的电阻，或在控制台或监视器上并联欧姆电阻。l 系统联调首先检查供电电源的正确性，然后检查信号线路的连接正确性、极性正确性、对应关系正确性。系统进入工作状态后，把全部摄像机的图像浏览一遍，再逐台对摄像机的上下左右角度、镜头聚焦和光圈仔细调整，若是带云台和变焦镜头的摄像机，还要摇动操作杆，使云台对应地转动，再调节镜头。把摄像机的图像显示在各监视器上，检查监视器的工作状态。把全部摄像机分组显示在所有监视器上，观察图像切换情况。检查录像机时，自动检索后对操作多画面处理器或控制台自动录像，放像后实现录像的重放。门禁系统、供电线路各种读卡机系统的供电电源与其他用电设备相比，用电量不大，但最怕被干扰。为尽量避免灯光、空调、水泵、电梯等用电设备的干扰，使用自动稳压器，以保证系统各设备正常工作。为避免干扰和引入交流噪声，门禁系统设有专门的接地地线，不与防雷接地或供电接地共用地线。、布线1 读卡器到控制器之间用八芯屏蔽双绞线。2 控制器到电控锁之间用线，也可用八芯非屏蔽双绞线。但控制器到电控锁之间距离较远时，需用八芯中的四芯，以防出现压降现象。3 布线时强弱电必须分开，电源线最好选用*1.0mm。4 布线时，所有线必须要有明确标识。5 在技术人员到现场高度前任何设备不得上电。、安装1 所有线缆接头必须焊接。2 安装前，必须对已布好的所有线缆全部检测一遍，看线缆是否畅通。3 控制器，电源箱必须牢固的固定在墙壁上，电源箱必须接地。4 电控锁必须按照有关尺寸、安装步骤和说明开槽安装。单面读卡的读卡器，一般应安装在人员行进的右侧，安装高度以读卡方便为佳。双面读卡的读卡器，应分别安装在门的两边。由于客观原因不能分开安装的，两个读卡器背对背的距离必须超过读卡器的理论读卡距离（读卡器读卡距离为12.7cm）。如果小于13cm，两个读卡器背对背的距离在8cm13cm之间的，两个读卡器之间必须用*35cm的铁板隔断，以免两个读卡器相互影响，如果距离小于8cm，应想办法两边安装。、接线1 所布线缆经测试无异常后，便可按线头所留记号和板子上所标注的接线记号一一对应进行接线。接线时要仔细，不能出现连接不牢，松动和脱落现象，更不能有接错线的情况发生。系统中心调试流程图：服务器和工作站硬件无故障电源检查无误安装、设置服务器操作系统 安装、设置服务器数据库 安装、设置软件包安装、设置工作站环境填写建网报告安防中心计算机网络和软件安装完成设置安防局域网2 所有线缆接头必须焊接，并套上套管或热塑管。接入接线端子的线，长度要正好。剩余的线芯要剪掉，线缆要绑扎好，固定牢，要做到横平竖直。读卡器、电锁要按规定的颜色接线。3 接线完毕后，必须认真检查一遍，确认无松动、脱落、接错线等情况后方可通电调试。发卡中心在通电调试时流程图如下：、供电线路l 各种读卡机系统的供电电源与其他用电设备相比，用电量不大，但最怕被干扰。为尽量避免灯光、空调、水泵、电梯等用电设备的干扰，使用自动稳压器，以保证系统各设备正常工作。为避免干扰和引入交流噪声，门禁系统设有专门的接地地线，不与防雷接地或供电接地共用地线。楼宇自控系统施工工艺流程主要施工方法：熟悉图纸（深化设计）阶段：根据招标文件的要求，对无锡机场航站楼内的空调新风机组、送风机、送排风机、消防排烟机、排污泵、冷水机组、供配电、电梯、给水系统等设备进行监控。在施工平面图、控制器接线图、控制室布置图中清楚地表明整个工程控制箱及各种设备的数量、分布情况、编号，所用线缆的规格型号、走向分布、出发与到达处等施工中空管、布线、端接所必需的要求和设计安排。在现场施工中，系统的连接线缆两端做标识，表明其来源地、目的地。控制器内的电缆，输入线和输出线做不同的颜色标识加以区分。所有控制器统一有标牌，表明其在系统中的序号、楼层、功能。6.1.1放线：线槽安装和管路敷设完成后，在吊顶封顶和高架地板封装前放线，放线工作本着先楼层网络后楼宇网络的顺序，先远点后近点的施工方法进行。具体注意以下几点：l 穿线开始先把所有的管口戴上塑料护口。l 设备处线的预留量为15cm长，控制器处的预留长度为控制器高度的倍。l 对每一根电缆都作出标识。6.1.2设备安装：末端输入设备的安装6.1.2温、湿度传感器的安装l 温湿度传感器不安装在阳光直射的位置，远离有较强振动、电磁干扰的区域，其位置不能破坏建筑物外观的美观与完整性，室外型温、湿度传感器有防风雨防护罩；l 尽可能远离窗、门和出风口的位置，如实在无法避开则与之距离大于2m；l 并列安装的传感器，距地高度一致，高度差小于1mm，同一区域内高度差小于5mm；l 尤其是温度传感器至之间的连接，尽量减少因接线引起的误差，对于镍温度传感器的接线电阻应小于欧，欧铂温度传感器的妆线总电阻应小于欧。l 风管型温、湿度传感器的安装风管型温、湿度传感器在风管保温层完成后，完善在风管直管段或避开风管死角的位置和蒸汽放空口位置，此位置便于调试维修，风速平稳，能反映风温。l 水管型温度传感器的安装l 水管型温度传感器的开孔和焊接工作，在工艺管道的防腐、衬里、吹扫和压力试验前进行；l 水管型温度传感器的安装位置在水流温度变化灵敏和具有代表性的地方，不在阀门等阻力件附近和水流流束死角和振动较大的位置和焊缝及其边缘附近。l 水管型温度传感器的感温段大于管道口径的时，安装在管道的顶部；感温段小于管道口径的时，安装在管道的侧面或底部。6.1.2压力、压差传感器、压差开关的安装l 传感器安装在温湿度传感器的上游侧，便于调试、维修的位置。l 风管型压力、压差传感器的安装风管型压力、压差传感器在风管保温层完成后，安装在风管的直管道，如不能安装在直管道，则避开风管内死角和蒸汽放空口的位置。l 水管型、蒸汽型压力、压差传感器的安装l 水管型、蒸汽型压力、压差传感器的安装与工艺管道预制和安装同时进行，其开孔与焊接工作在工艺管道的防腐、衬里、吹扫和压力试验前进行，不在管道焊缝及其边缘上安装。l 水管型、蒸汽型压力、压差传感器的直压段大于管道口径的时，安装在管道顶部；直压段小于管道口径的时，安装在侧面或底部和水流流速稳定的位置，不在阀门等阻力部件的附近、水流流速死角和振动较大的位置。l 安装压差开关时的注意事项l 风压压差开关在风管保温层完成之后，安装在离地面高度大于0.5m，避开蒸汽放空口，便于调试、维修的地方。l 风压压差开关不应影响空调器本体的密封性。l 风压压差开关的线路通过软管与压差开关连接。l 水流开关的安装l 水流开关的安装与工艺管道预制、安装同时进行，其开孔与焊接工作在工艺管道的防腐、衬里、吹扫和压力试验前进行，不在焊缝及其边缘附近。l 水流开关安装在水平管段，便于调试、维修的地方，不在垂直管段上。l 流量传感器的安装l 涡轮式流量传感器l 涡轮式流量传感器安装在便于维修，避免管道振动强磁场及热辐射的场所。l 涡轮式流量传感器安装时水平，流体的流动方向必须与传感器所示的流向一致。l 当可能产生逆流时，涡轮式流量传感器后面装设止逆阀。涡轮式流量传感器装在测压点上游，距测压点倍管径长度的位置；测温设置在下游侧，距流量传感器倍管径长度的位置。l 涡轮式流量传感器需要装在一定长度的直管上，确保管道内流速平稳。涡轮式流量传感器上游留有倍管径长度的直管，下游有倍管径长度的直管，若传感器前后的管道中安装有阀门和管道缩径、弯管等影响流量平稳的设备，则直管道的长度还需相应增加。l 涡轮式流量传感器信号的传输线采用屏蔽和绝缘保护层的电缆，在侧一点接地。6.1.2电量变送器的安装l 电量变送器接线时，严防其电压输入端短路和电流输入端开路。l 必须注意电量变送器的输入、输出端的范围与设计和所要求的信号相符。6.1.2末端输出设备的安装1. 电动阀的安装l 电动阀一般安装在回水管口，阀体上箭头的指向与水流方向一致。l 电动阀的口径与管道通径不一致时，采用渐缩管件，同时电动阀口径一般不低于管道口径二个等级。l 空调器的电动阀旁一般装有旁通管路。l 执行机构固定牢固，操作手轮处于便于操作的位置。l 有阀位指示装置的电动阀，阀位指示装置面向便于观察的地方。l 电动阀垂直安装于水平管道上，尤其大口径电动阀不得倾斜。l 安装于室外的电动阀适当加防晒、防雨措施。l 电动阀安装前检查阀门的驱动器，其行程、压力和最大关紧力（关阀的压力）必须满足设计和产品说明书的要求；阀门的型号、材质必须符合设计要求，其阀体强度、阀芯渣漏经试验必须满足产品说明书有关规定；阀门的输入电压、输出信号和接线方式，符合产品说明书的要求。l 电动阀安装前，如条件许可，进行模拟动作和试压试验；安装时，避免给调节阀带来附加压力，当安装在管道较长的地方时，安装支架和采取避震措施。2. 电动风门驱动器的安装l 风阀控制器的开闭指示位与风阀实际开闭状况一致，面向便于观察的位置。l 风阀控制器与风阀门轴垂直安装，垂直角度不小于度，连接固定牢固。l 风阀控制器不能直接与风门挡板轴相连接时，则可通过附件与挡板轴相连，但其附件装置必须保证风阀控制器旋转角度的调整范围。l 风阀控制器的机械机构开闭灵活，无松动或卡涩现象。l 风阀控制器安装前，检查线圈、阀体间的电阻、供电电压、控制输入等，符合设计和产品说明书的要求；进行模拟动作。l 风阀控制器的输出力矩必须与风阀所需要的相配，符合设计要求。3. 控制器的安装l 壁挂式机柜的安装在墙面装修完成后，采用膨胀螺栓固定于墙上，管线直接进入机柜，用橡胶圈做线槽的护品，用专用跨接地线跨接管线与机柜的连线。l 在墙上安装时，机柜底边距地面高度大于1.5m，靠近其门轴的侧面距离大于0.5m，正面操作距离大于1.2m。l 控制器安装牢固，不倾斜。安装在轻质墙上时采取加固措施。l 引入控制器的电缆或导线符合下列要求：l 配线整齐、避免交叉，并固定牢固；l 电缆芯线和所配导线的端部均标明编号，并与图纸一致，字迹清晰不褪色；l 每个接线端接线不得超过两根；l 电缆芯和导线留有大于20cm的余量；l 导线绑扎成束；l 导线引入线穿线后，在进线管处封堵。4. 中央控制室主机的安装l 落地机柜的安装在高架地板安装之前。按照控制室平面布置图，根据高架地板的高度，用角钢焊接机柜底座，底座用膨胀螺栓固定于地面上，落地式机柜安装在底座上，线槽直接进入底座。l 落地安装时，机柜底高出地坪-0.2m，柜下面有进出线地沟；如果需要从后面检修时，柜后面板距离大于1m；当有一侧靠墙安装时，另一侧距离大于1m。控制器的正面操作距离，当设备单列布置时大于1.5m，双列布置时大于2m，在值班人员经常工作的一面，控制盘前距离大于3m。调试6.2.1准备工作l 系统的全部设备包括现场的各种阀门、执行器、传感器等安装完毕，线路敷设和接线全部符合设计图纸的要求。l 系统的受控设备及其自身成套设备安装完毕，而且单体或其成套设备的调试结束；同时其设备的测试数据必须满足自身的工艺要求，例如空调系统中的冷水机组其单机运行必须正常，而且其冷量和冷冻水的进出口压力、进出口水温等必须满足空调系统的工艺要求。l 系统与其余各系统的联动、信息传输和线路敷设等必须满足设计要求。6.2.2数字输入量的测试l 信号电平的检查l 按设备说明书和设计要求确认干接点输入逻辑值。l 按设备说明书和设计要求确认脉冲或累加信号的发生脉冲数与接受脉冲数一致，并符合设备说明书规定的最小频率、最小峰值电压、最小脉冲宽度、最大频率、最大峰值电压、最大脉冲宽度。l 按设备说明书和设计要求确认电压和电流信号。l 按上述不同信号的要求，用程序方式或手动方式对全部测点进行动作试验测试，并记录数值。l 按本工程规定的特殊功能进行如正常、报警、开路、短路监测等。6.2.3模拟信号的检查l 输入信号的检查l 按设备说明书和设计要求确认温湿度、压力、压差、电量、电压、电流、频率、功率因数、电磁流量传感器的电源电压、频率、温湿度是否与实际相符。l 按产品说明书的要求确认传感器的内外部连接线是否正确。对于电压型传感器严防电压输入端短路，电流型传感器严防输入端开路。l 根据现场实际情况，按产品说明书规定的输入量程范围，接入模拟输出信号后在传感器的输出端或侧检查其输出信号，并计算确认是否与实际值相符。l 对于电磁流量传感器，分静态调整和动态调整两部分。静态调整时，将安装于现场的传感器（探头部分完全浸没于静止的水中）在侧测试其输出信号，如果此值与零偏差较大，则按产品和系统要求进行自动校零；动态检查时，模拟管道中的介质流量，在侧测量其输出信号，并计算确认是否与实际相符。l 用程序方式或手控方式对全部的测试点逐点进行扫描测试，并记录数值，确认其值是否与实际情况一致。l 模拟量输入精度测试。用程序和后动方式测试其每一测试点，在其量范围内读取三个测点（全量程的，），其测试精度要达到该设备使用说明书规定的要求。l 按本工程规定的功能和设计要求进行特殊功能的检查。6.2.4数字量输出测试l 信号电平的检查l 按设备说明书和设计要求确认继电器开关量的输出是否符合规定的电压电流范围和允许工作容量。l 按设备说明书和设计要求确认输出电压或电流开关的电流输出是否符合要求。l 用程序方式或手动方式测试全部数字量输出，并记录数值和观察受控设备的电气控制开关工作状态是否正常；如果受控单体受电试运行正常，则在此情况下观察其受控设备运行是否正常。l 按本工程规定的功能和设计要求进行特殊功能的检查。6.2.5模拟量输出测试l 输出信号的检查l 按设备使用说明书和设计要求确定其模拟量输出的类型、量程（容量）与设定值（设计值）是否符合要求。l 按产品说明书的要求确认风门、电动阀门驱动器的电源、电压、频率、温湿度是否符合要求。l 确认各种驱动器的内外部连接线是否正确。l 手动检查，先将驱动器切换至手动档，然后转动手动摇柄，检查驱动器的行程是否在范围内。l 在确认手动检查正确后，在现场按产品说明书的要求，模拟其输入信号或从输出信号，确认其驱动器动作是否正常。l 用程序或手控方式对全部的测试点逐点进行扫描测试，并记录数值，同时观察受控设备的工作状态和运行是否正常。l 模拟量输出精度测试。用程序或手动方式测试其每一测试点，在其量程范围内读取三个测试点（全量程的，），其测试精度要达到该设备使用说明书规定的要求。l 按本工程规定的功能进行特殊功能检查。6.2.6功能测试l 运行可靠性测试l 关闭中央监控主机、数据网关（包括主机至之间的通讯设备），确认系统全部及受控设备运行正常后，重新开机抽检部分设备中受控设备的运行记录和状态，同时确认系统框图及其他图形均能自动恢复。l 关闭电源后，确认及受控设备运行正常，重新受电后确认能自动检测受控设备的运行，记录状态并予以恢复。l 抗干扰测试。将一台干扰源设备接于同一电源，干扰设备开机后，观察设备及其它设备运行参数和状态运行是否正常。l 软件主要功能及其实性测试l 点对点控制。在侧用笔记本电脑，或者在中央控制机侧手控一台被控设备，测定其被控设备运行状态返回信号的时间满足系统的设计要求。l 在现场模拟一个报警信号，测定图形和触发蜂鸣器发出报警信号的时间满足系统设计要求。l 在中央控制机画面开启一台空调机，测定电动阀门的开度从的时间。6.2.7空调系统单体设备的测试新风机单体设备调试l 检查新风机控制柜的接线是否正确无误，严防强电电源串入。l 确认送电并接通主电源开关后，观察控制器和各元件状态是否正常。l 用笔记本电脑或手提检测器检测按附表记录的所有模拟量输入点送风温度和风压的量值，并核对其数值是否正确。记录所有开头量输入点（风压开关和防冻开关等）工作状态是否正常。强置所有的开关量输出点开与关，确认相关的风机、风门、阀门等工作是否正常。强置所有模拟量输出点、输出信号，确认相关的电动阀（冷热水调节阀）的工作是否正常及其位置调节是否跟随变化。l 启动新风机，新风阀门联锁打开，送风温度调节控制投入运行。l 模拟送风温度大于送风温度设定值（一般为3左右），这时热水调节阀逐渐减少开度直至全部关闭（冬天工况），或者冷水阀逐渐加大开度直至全部打开（夏天工况）。模拟送风温度小于送风温度设定值（一般为3左右）时，确认其冷热水阀运行工况与上述完全相反。l 进行湿度调节，使模拟送风湿度小于送风湿度设定值，加湿器按预定要求投入工作，送风湿度趋于设定值。l 如新风机是变频调速时，模拟变化风压测量值或其他工艺要求，确认风机转速能相应改变或切换到测量值或稳定在设计值，风机转速这时应稳定在某一点上，并按设计和产品说明书的要求记录、风机速度时相对应的风压或风量。l 新风机停止运转，新风
