数控系统调试培训教材.docx

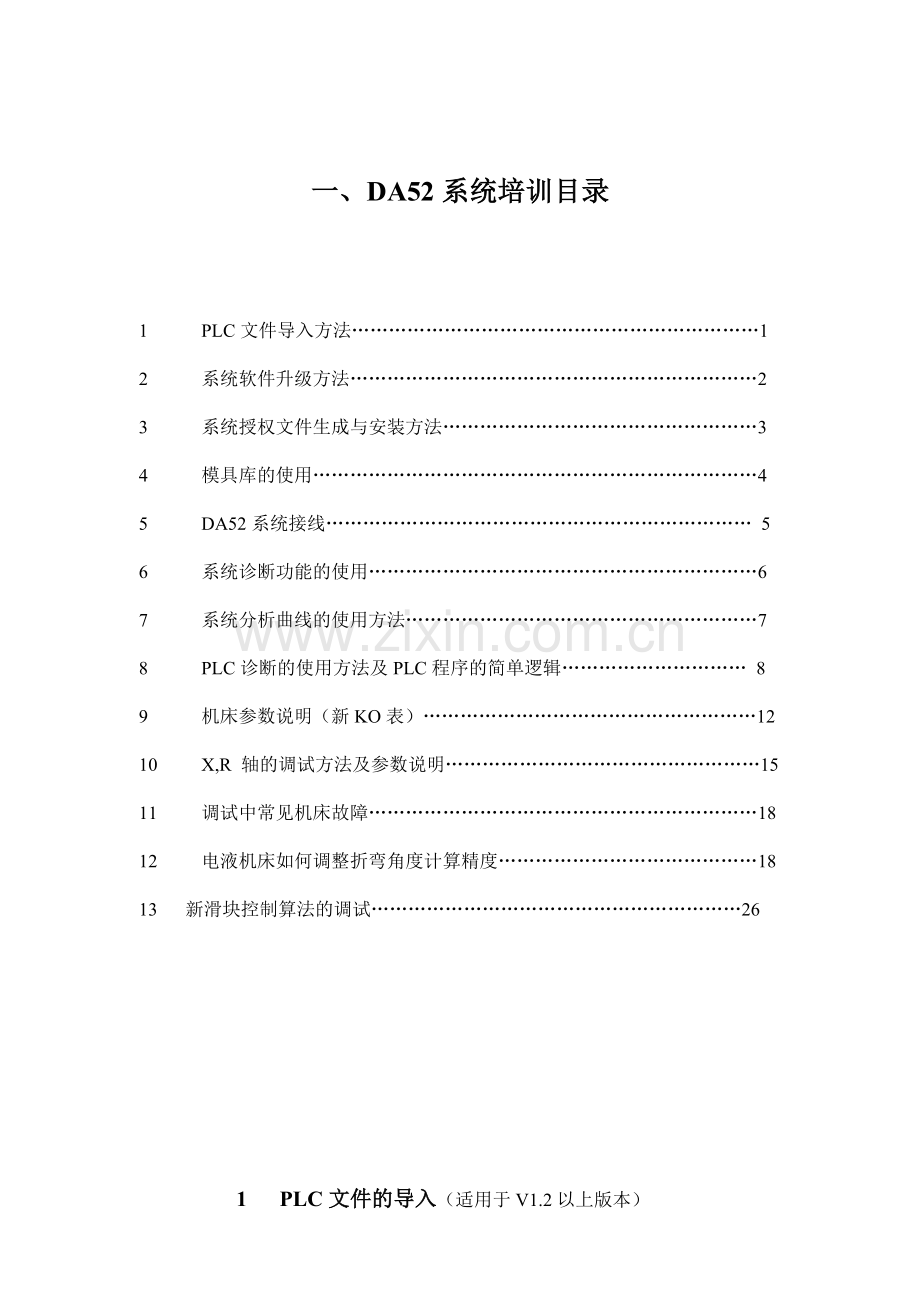

一、DA52系统培训目录

1 PLC文件导入方法…………………………………………………………1
2 系统软件升级方法…………………………………………………………2
3 系统授权文件生成与安装方法……………………………………………3
4 模具库的使用………………………………………………………………4
5 DA52系统接线…………………………………………………………… 5
6 系统诊断功能的使用………………………………………………………6
7 系统分析曲线的使用方法…………………………………………………7
8 PLC诊断的使用方法及PLC程序的简单逻辑………………………… 8
9 机床参数说明（新KO表）………………………………………………12
10 X,R 轴的调试方法及参数说明……………………………………………15
11 调试中常见机床故障………………………………………………………18
12 电液机床如何调整折弯角度计算精度……………………………………18
13 新滑块控制算法的调试……………………………………………………26

1 PLC文件的导入（适用于V1.2以上版本）

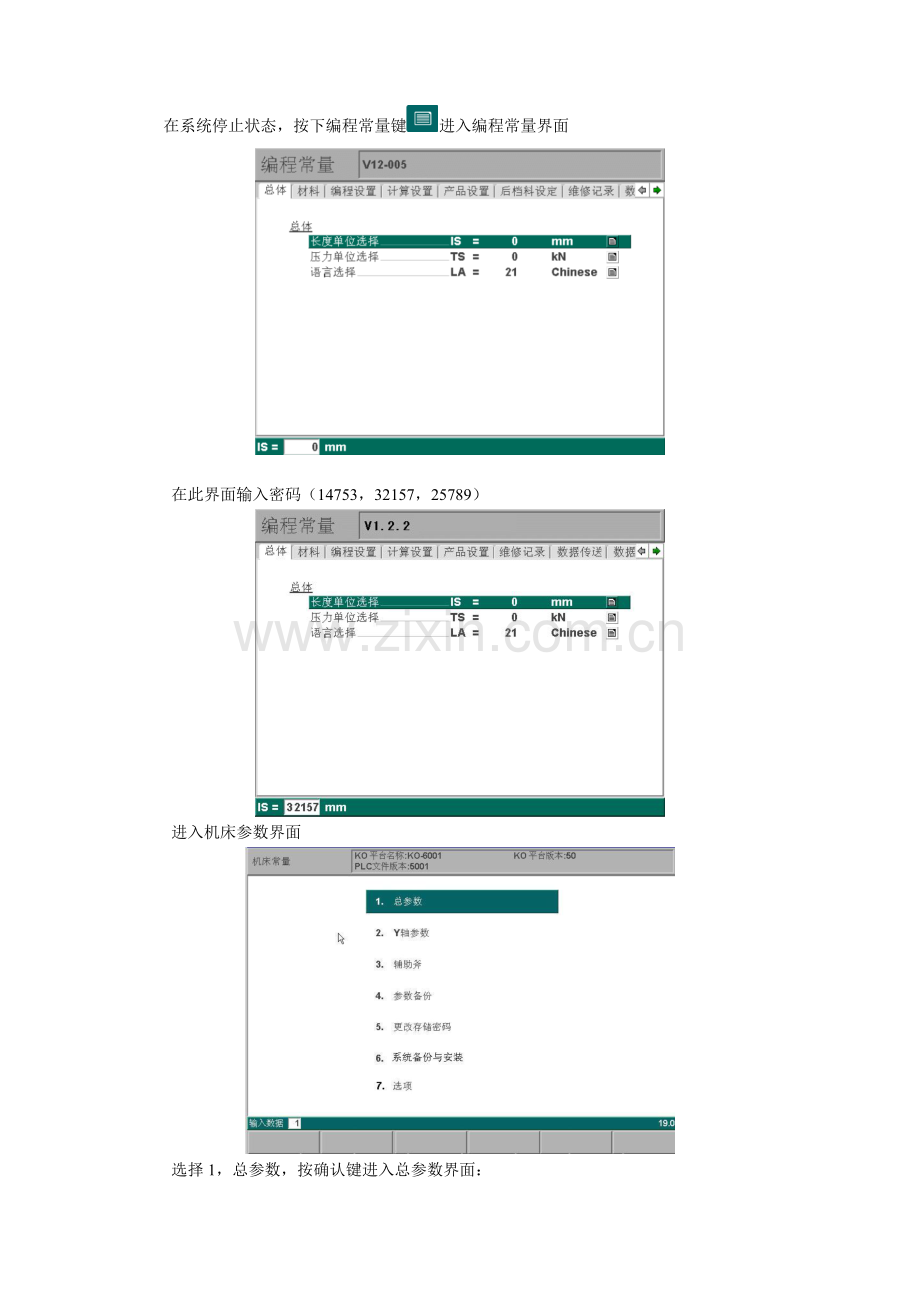

在系统停止状态，按下编程常量键进入编程常量界面

在此界面输入密码（14753，32157，25789）

进入机床参数界面

选择1，总参数，按确认键进入总参数界面：

选择USB记忆程序装置，在界面下方出现“安装：音序器“功能键

将装有“SEQ-INP。TXT”为文件名的PLC文件的U盘插入系统USB接口，再按下“安装：音序器”的功能键。会出现提示界面 “这将覆盖现有文，确认吗？
选择 “0”，取消此次操作。
选择“1”，新PLC文件将覆盖旧PLC文件。
退出重新启动系统完成PLC文件安装。
2 系统软件升级
准备好装有升级软件的U盘，插入系统的USB接口
进入机床参数界面

选择“系统备份和安装”

进入备份与安装界面

按下“MAKE BACKUP”备份旧系统软件，按“CONTINUE”进入新软件升级界面
选择“1”备份旧系统；选择“0”自动进行升级，完成后系统自动重启
3 授权的生成及安装
进入系统机床参数界面，选择“7。选项”，进入“选项界面”

按下“要求选项”功能键进入授权生成安装界面

在对话框输入授权代码，按下“生成：UIR”键，生成UIR文件，到
生成授权证书，再用“导入：证书”功能键将授权证书输入系统。
4 模具库
在系统为停止状态时，按下，可进入模具，重复按此键可在上下模之间切换

它的编写方式与DA51相同，为数据填写方式。
DA52系统出现系统崩溃，无法直接升级的状况则按以下步骤处理：
1 按住清除键
2 系统上电（系统提示输入密码 ：25789）
3 系统提示格式化系统
4 按正常程序升级软件
5 安装授权文件
5 DA52 系统接线

DA52及DA56的ANALOG-B 中的15#脚为阀放大器使能输入端，如需使用系统内置阀放大器此端子需加入24V电源。

6 系统诊断功能
DA52 系统进入诊断界面直接在编程常量界面输入密码741

上图对应的是BOSCH阀的诊断界面

上图对应的是HERBIGER阀的诊断界面
如何使用诊断功能 ？
数字输入信号：可以通过其状态0-1的变化判断外部信号或输入端口好坏。
数字输出信号：可以用确认键将光标所在位置的端口强制输出（0-1），以测试端口及外部电路是否正常。
IN1A-IN2B为模拟量输入
OUTAN1 OUTAN2为伺服轴的模拟量输出端口，可以在此加±4096DA值，相应端口会输出±10V电压，此时相应电机应对应输出电压按不同速度运转，相对应的编码器接口会有反馈信号变化。
OFFAN1-OFFAN2为伺服轴模拟量输出端口的零位调整，可用来校正伺服电机的零漂，此数值在退出诊断界面后不消失。
ENC1-ENC4分别对应Y1，Y2光栅尺，X 轴，R轴的编码器的反馈信号，通过这些反馈信号可以判断计数方向的正确性，防止发生飞车发生。
左偏置，右偏置可以控制左右两侧比例伺服阀的双向开启关闭，左右阀补偿可以校正阀零位，压力阀偏置可以通过DA值的改变输出相应电流到主压力阀，通过压力表可以直接观察到主压力的变化，通过这种方法可以方便的进行压力标定。
通过左右阀偏置，压力阀偏置及相关开关阀的动作可以操纵滑块上下动作。
7 分析曲线的使用方法
使用键盘或鼠标打开分析软件，目标位置在harddisk\delem\analyse\analyse.exe
点击采样图标启动分析程序，运行滑块动作一个循环，可以看到动作运行的实时状态曲线，通过分析曲线我们可以得到以下信息：
1 比例伺服阀的动作状态
2 比例压力阀的动作状态
3 Y1，Y2滑块运行速度，位置
4 机床状态(停止，快下，工进，保压，泻荷，回程）
5滑块运行 参考曲线，实际误差
6数字输入输出端口状态
7 伺服轴的运行状态及参考曲线
8 模拟量反馈信号状态（压力传感器，补偿电位器等）
9 我们提供离线分析软件，可以在个人电脑上检查曲线

8 PLC诊断功能的使用
进入系统总参数，将PLC诊断功能打开

在手动操作界面，按住页面切换键两秒，出现PLC文件显示画面

使用上下方向键及确认键选择需监控的程序段。
监控程序段在屏幕上端显示。某点高亮带表此点为高电平（TRUE 1 状态）

DA65WE PLC
VERSION 0118 // 版本号
@include delem.def // 本文件包含delem.def 定义文件

MSA{D%Y%} // 定义模块
:10:8046:=%Y%24 //Y 轴模块的24号脚做油泵启动信号
:30:8043:=%Y%07 // Y轴模块的7号脚为手动调整信号
:40:%Y%01:=8041 //慢下输出信号接在1号脚
:45:%Y%02:=8040 //快下输出信号接在2号脚
;:100:8065:=!%Y%15 // X轴的参考点定义在15号脚

;FORCE flags of axes which are disabled

!X1_AXIS FORCE{X1_OK,X1_IP} //未安装X1轴时，将x1_ok,x1_ip 信号置高
!X2_AXIS FORCE{X2_OK,X2_IP}
!R1_AXIS FORCE{R1_OK,R1_IP}
!R2_AXIS FORCE{R2_OK,R2_IP}
!Z1_AXIS FORCE{Z1_OK,Z1_IP}
!Z2_AXIS FORCE{Z2_OK,Z2_IP}
TRUE FORCE{X1_START,X1_EOT_H,X1_EOT_L,X1_R_IN} //将X1_START,X1_EOT_H,X1_EOT_L,X1_R_IN 强制置高
:170:7001:=!8030*(7001+8036+!8048) //Y轴未找到参考点或者有泻荷信号输出中内部间继电器 7001 并自锁 到上死点停止
:175:7002:=!8030*(7002+%Y%05) //脚踏回程自锁到上死点停止
:180:7003:=!8031*(7003+8030) //上死点信号自锁到变速点消除
:182:7004:=%Y%06*(7004+8042) //单次防连冲功能，回程时踩住脚踏会有自锁信号直到松开才消除
:183:7005:=TT(d1000,8030*X1_IP*M_OPTION1) //内部连续试机功能，上死点加X轴到位加M_OPTION1置高延时1000毫秒输出7005
:184:7006:=!8042*(7005+7006) //7005输出自锁到回程时消除
:186:7008:=X1_IP*X2_IP*R1_IP*Z1_IP*Z2_IP // 各伺服轴到位

:188:8042:=%Y%24*!8030*8001*(7002+7001+!8031*!%Y%06*%Y%05) //回程逻辑
:190:8040:=8001*%Y%24*!8043*7008*(%Y%06+7006)*7003*!7004*8048*!8042*!Y_MUTE1 //快下逻辑
:195:8041:=!8040*(8031+8043*%Y%06+!8048)*7008*(%Y%06+7006)*!7001*8001*%Y%24*%Y%11 //慢下逻辑

;X2_AXIS
@if 7715 //假设安装X2轴
MSA{D%X2%} //定义X2轴模块
:200:X2_RSD := !%X2%06
TRUE FORCE{X2_START,X2_EOT_H,X2_EOT_L}
@endif

;R1-AXIS
@if 7702
MSA{D%R1%}
:220:R1_RSD := !%R1%15
TRUE FORCE{R1_START,R1_EOT_H,R1_EOT_L}
@endif

;R2-AXIS
@if 7703
MSA{D%R2%}
:230:R2_RSD := !%R2%06
TRUE FORCE{R2_START,R2_EOT_H,R2_EOT_L}
@endif

;Z1-AXIS
@if 7709
MSA{D%Z1%}
:240:Z1_RSD := !%Z1%06
TRUE FORCE{Z1_START,Z1_EOT_H,Z1_EOT_L}
@endif

;Z2-AXIS
@if 7710
MSA{D%Z2%}
:250:Z2_RSD := !%Z2%06
TRUE FORCE{Z2_START,Z2_EOT_H,Z2_EOT_L}
@endif
:610:8022:=8046 //以油泵启动信号作为计数使能的条件
9 参数说明

总体：
服务行---------------------------1= 1 显示系统状态
USB记忆程序装置---------121=0 打开此参数则系统开机，从U盘读取PLC文件，
PLC测试-----------------------122=0 打开PLC测试功能
选择KO平台-------------------KO=5 在此选择KO表
机床

51，52参数决定
铙度补偿的计算

工作台惯量-----------------------51=
滑块惯量--------------------------52=
钢强--------------------------------20= 此参数决定泻荷量的自动计算值
机床结构刚度-------------------21= 此参数为20号参数的百比值，影响折弯深度计算值
总体

模具间的参考距离-------------7= 表示为上下模安装起始位置在油缸回到顶时的距离，它直接影响到滑块折弯位置的计算值。
2号3好参数表示滑块行程的
范围

最小值-----------------------------3=
最大值-----------------------------2=
方向--------------------------------4= 滑块运行计数方向（1代表滑块向下时增计数0相反)
Y1Y2最大差值--------------------12= Y1Y2允许的平行度调整差值
Y –轴寻参速度--------------------42= 滑块开机时寻找参考点时的速度
升级

联动---------------------------------10= 双机联动功能使能
最大制动时间--------------------14= 开机时滑块刹车时间的安全检测时间。
伺服阀调零------------------------15= 此参数只对博士-力士乐阀起作用，打开后可以在手动操作界面直接调整阀芯零位。

比例压力控制方式------------PT= 主压力阀控制方式，应选电流控制方式

强度

25，OM，26参数用于折弯机吨位对应的输出到压力阀的DA值

最大值---------------------------23=
中--------------------------------FM=
最小值---------------------------24=
输出
23，FM，24参数用于
折弯机的吨位标定
最大值---------------------------25=
中-------------------------------OM=
最小------------------------------26 =
压力斜坡------------------------27= 压力阀开斜率

速度及加速
最大操作速度-----------------MS1= 快下阶段滑块的运行速度
加速0至最大-----------------MA1= 快下速度由0加速到最大速度所需时间
加强
减速0至最大-----------------MD1= 停止时速度由最大速度减速到停止状态所需时间
比例增益------------------------219= 快下阶段的比例增益，影响滑块动作响应速度
速度前馈制动值---------------271= 此参数影响坏块停止时的刹车斜率，太小到大变速点就慢，大则快
速度前馈增益-----------------260= 此参数决定实际速度与理论速度的接近程度，越大越靠近
平行度增益---------------------274= Y1，Y2平行度增益，越大差值越小但会影响总体速度
撤出时静声位置---------------172= 变速点位置的提前发出差值，可让滑块快速达到变速点

最大操作速度----------------MS2= 工进阶段的最大速度
积分增益-----------------------118= 工进时的积分增益，它在接近下死点时起效，保证滑块在任何情况都可以到达下死点，值过大会出现过冲现象
工进前延时--------------------168= 此时间参数为工进前系统首先关闭冲液阀，延迟一段时间后再打开伺服阀加压下行
定位允许误差------------------80= 此参数表示的是提前进入保压状态的提前量，可以让滑块快速的到达保压阶段，但会影响定卫精度

回程前延时----------------------170= 系统得到回程命令时首先打开冲液阀，等待一段时间后才开启伺服阀加压回程，此参数即为等待时间
压力--------------------------------PR= 此参数为回程时的系统压力输出，为最大压力的百分比值，设定时要尽量小，只要滑块可以正常回程即可，过大会导致回程时抖动
UDP位置撤除----------------------176= 系统在回程时可以提前发出上死点信号停止滑块动作，此值就是提前量值，为负值
10 X, R轴的调试
1、设置伺服控制器的参数：
PN06（旋转方向，此参数重新上电有效），
PN12（速度），
PN21（分频，此参数重新上电有效）
伺服F功能：
FN001：参数初始化
FN004：零点补偿
伺服监视功能：
UN000：实际速度
UN001：给定速度
UN003：转矩
2、进入诊断：
用诊断密码（50-741）进入诊断后启动油泵使伺服使能。在OUTAN1上输入200或-200（系统模拟量输出范围-4095~+4095，为了让后挡料低速运行所以输入一个比较小的值），X轴应该可以向前或向后运动，此时判断前后限位能否起作用，这步很重要因为关系到安全问题。同时观察X轴的编码器计数信号和参考点信号是否正常。当输出为正时计数应该是增加，输出为负时计数是减小。
3、以上2步完成后退出诊断，配置好X轴，正确设置好参数。
4、手动中设置好X轴的编程参数（为了安全，第一次尽量设大点比如参考点是500，则设成400-490为宜），按“启动”键运行。如果运行中发现飞车，则改编码器计数方向参数。如果后挡料向前找参考点则改伺服的运行方向参数（PN006，改后记得要重新上电！也可能是PLC的问题使得找参考点的方向向前！）同时！记得把前后限位对调一下！
5、测试X轴的定位精度。
6、伺服常见报警以及处理：
A01：参数有问题（使用FN001功能初始化可能使伺服控制器恢复正常，如果不行只能进行更换）
A04：过载（首先判断负载是否确实过大，然后检查UVW三相动力线是否有问题）
A10，A11：编码器线路报警（先确认编码器线路型号是否搞错，插头是否插好，焊线是否有问题）
X轴参数
总体

小数点位置-------------------------15= 显示精度，代表小数点后的位数
最小值--------------------------------7=
最大值--------------------------------8= 挡料行程的软限位
退让使能--------------------------122= 挡料退让功能的打开
轴速度可编程---------------------SP= 打开此参数则可以在操作界面设定挡料的速度
编码器

轴的风度倍率---------------------9= 此参数为挡料移动时将得到的脉冲量转换成位移量的比值，具体就是每移动1毫米得到的脉冲量，与分频比，螺距，传动比相关。
参考点位置------------------------5= 参考点所在位置
参考点搜索方向------------------6= 后挡料在开机后寻找参考点的方向，正常为1（增计数）,向后寻找参考点。
参考点开关安装-----------------17= 表示是否安装专用的参考点开关，系统可以使用参考点开关或伺服限位做参考点
参考点搜索速度-----------------21= 参考点搜索速度，为最高速度的百分比值
计数方向----------------------------24= 反馈编码器的计数方向，此参数设置错误会引起飞车。应保证系统正输出时反馈信号正向增加，负输出时反馈信号负向减小

控制：
X轴定位方式-------------------76= 后挡料的定位方式0为单向定位，可以消除丝杆间隙
超程距离------------------------84= 单向定位时挡料超过目标位置的距离
超程点等待时间---------------85= 挡料在超程位置停止等待的时间，可以消除冲击。
最大操作速度-----------------MS= 后挡料运行的最大速度
119，118参数伺服控制增益，影响伺服性能，
响应速度，刚度，定位精度。

比例增益-----------------------119=
积分增益-----------------------118=

定位允差--------------------------12= 此为X轴到位公差，在此范围内系统发出X轴到位信号
电机类型-------------------------MT= 电机控制类型，通常为0系统能够输出±0-10v信号，同时控制速度与方向
11 常见问题
1 开机报警
开机报警会有提示，多为PLC，参数错误，模块未通讯，可以根据报警提示检查问题。
2开机不回程
看系统状态是否为6，如是1则表示系统未发出回程型号，通过PLC测试检查条件是否满足，如是6则检查系统压力阀输出，看有无电流输出，压力阀是否动作，压力是否够推动滑块回程。如只有一侧回程则首先检查光栅尺信号是否有效（一般可移动的一侧光栅尺有问题，）如正常则检查伺服阀是否动作，可通过诊断界面检查。
3 不快下
看机床状态是否为2，如不是则说明系统未发出快下命令，通过PLC测试检查信号条件是否满足。状态是2，则检查相应继电器是否得电，比例伺服阀是否动作，快下阀是否得电打开。如都正常则检查机械是否卡住。
4 无慢下
看系统状态 为2则表示为快下状态未进入慢下，可通过参数调整制动前馈后变速点补偿来解决。如状态是3则表示系统已发出慢下指令，滑块不动作则多数原因是冲液阀未关住，导致上腔未能建压。
5 滑块到不了下死点
通过调整增益及制动前馈多数可以解决，如是一侧油缸总到不到位，可适当调整其零位。
6 滑块动作过程中抖动
适当减小比例增益。检查滑块两侧阻力是否相差太大，如过达则需检修。如是回程阶段则需关注回程压力是否过大，应保证其能推动滑块回程即可，不需太大。
7 滑块停止时有冲击
检查制动前馈参数是否过大，位置补偿是否过大，通过曲线可以检查判断原因，通过参数调整都可解决。
8 回程不同步
通过曲线检查两侧速度与阀开口是否一致，如一侧开口大速度反而慢则说明机械阻力不一致，可适当增加回程压力，如仍不能解决则需通过机械修理来解决。
9 后挡料开机飞车
此原因为编码器计数方向错误导致，须更改计数方向。
10 后挡料找不到参考点
检查参数设置的参考点开关安装与实际情况是否一致，通过诊断界面检查编码器C眿冲是否有效。
12 DELEM电液机床如何调整折弯角度计算精度
一． 影响角度计算的参数
1． 材料（强度影响压力计算，弹性模量影响深度计算）
2． 模具间参考距离
3． 上模，下模高度，
4． 下模角度，开口，R半径。
5． 机床结构刚度，刚强
二． 如何调整折弯角度计算值
1）1 在模具库根据模具实际尺寸编好模具
2 在手动单步程序编写一个程序，选择正确的材料，模具。
3 角度编为180度，折弯方式选为自由折弯，此时折弯深度计算值只受模具高度及参考距离影响。
4 此时上模在下死点时应正好压在板材上，板材受力但不变形，是一个大概值即可。
5 如上步位置不正确，应调整Y1，Y2 参考点，直道达到上面所述状态。
6 编程90度（应为模具应许的角度），100*100短板料试折弯，保证两边90度，一致折弯后测量角度。此时折弯深度计算值受第一条所述参数影响。
7 角度不准时可以调整下模开口值，机床结构刚度来修正。
8 中间角度与两侧不一致，应调整饶度补偿值来修正。
2）折全长板料，查看折弯板料的直线度
90度一致之后，可以用全长板料折弯，再两边是否一致，不一致调整参考点，这是通常长板与短板角度偏差有2到4度，可以调整结构刚度和刚强，来修正短板与长板角度问题，如果中间角度偏大或偏小，可以调整饶度补偿值；如果是莫一段角度不对，只能调整模具本身，尽量将全长折弯的直线度调整成一致，即可。

13 Y轴新控制算法的调整步骤
目 录
1介绍..............................................................................................................................................26
2 分析工具....................................................................................................................................26
3 调试过程............................................................................................................................... ....27
3.1 Y轴一般准备........................................................................................................................ ...27
3.1.1 KO-表.................................................................................................................................. ..27
3.1.2 阀补偿............................................................................................................................... ...27
3.1.3 压力调整............................................................................................................................. . 27
3.1.4 速度，加速度和减速度.........................................................................................................27
3.2 快下 (状态 2)........................................................................................................................ .27
3.2.1 比例增益调整.................................................................................................................... ...28
3.2.2 平行度................................................................................................................................. . 29
3.2.3 制动前馈............................................................................................................................ ...30
3.2.4 速度前馈增益................................................................................................................... ....31
3.2.5 跟随误差限制................................................................................................................... ... 32
3.3 工进 (状态 3)....................................................................................................................... ..32
3.3.1 比例增益调整................................................................................................................... ....33
3.3.2 速度前馈增益............................................................................................................... ........34
3.3.3 制动前馈............................................................................................................ .................34
3.3.4 积分增益调整.............................................................. .......................................................35
3.3.5 平行度........................................................................... ......................................................36
3.3.6 跟随误差限制............................................................. ........................................................36
3.4 卸荷 (状态 5).......................................................... .............................................................37
3.4.1 比例增益调整....................................................... .............................................................37
3.4.2 制动前馈和速度前馈...........................................................................................................38
3.4.3 卸荷后延时.............................................................................................. .............................38
3.5 回程 (状态 6).................................................................................................... ....................39
3.5.1 回程压力调整.............................................................. ..... ...................... ...........................39
3.5.2 比例增益调整....................................................................................... ...............................39
3.5.3 平行度................................................................................................ ..................................40
3.5.4 制动前馈........................................................................... ... ........ ......................................40
3.5.5 速度前馈增益.......................................................................... ..... ......................................41
3.5.6 上死点 位置补偿............................................................................. .......... ......................42
3.5.7 跟随误差限制............................................................................ ...... .......... ........................43

1 介绍
本文介绍了Y 轴新控制算法的调试步骤。
Y 轴新的控制算法是基于Y 轴的轨迹控制来进行的，系统要求每一个折弯阶段的速度、加速度和减速度都必须编程设定。系统将根据此设定值计算出理论滑块的运动轨迹，我们将根据系统提供的参数
