(文末附答案)人教版2022年初中物理电压和电阻知识点题库.pdf

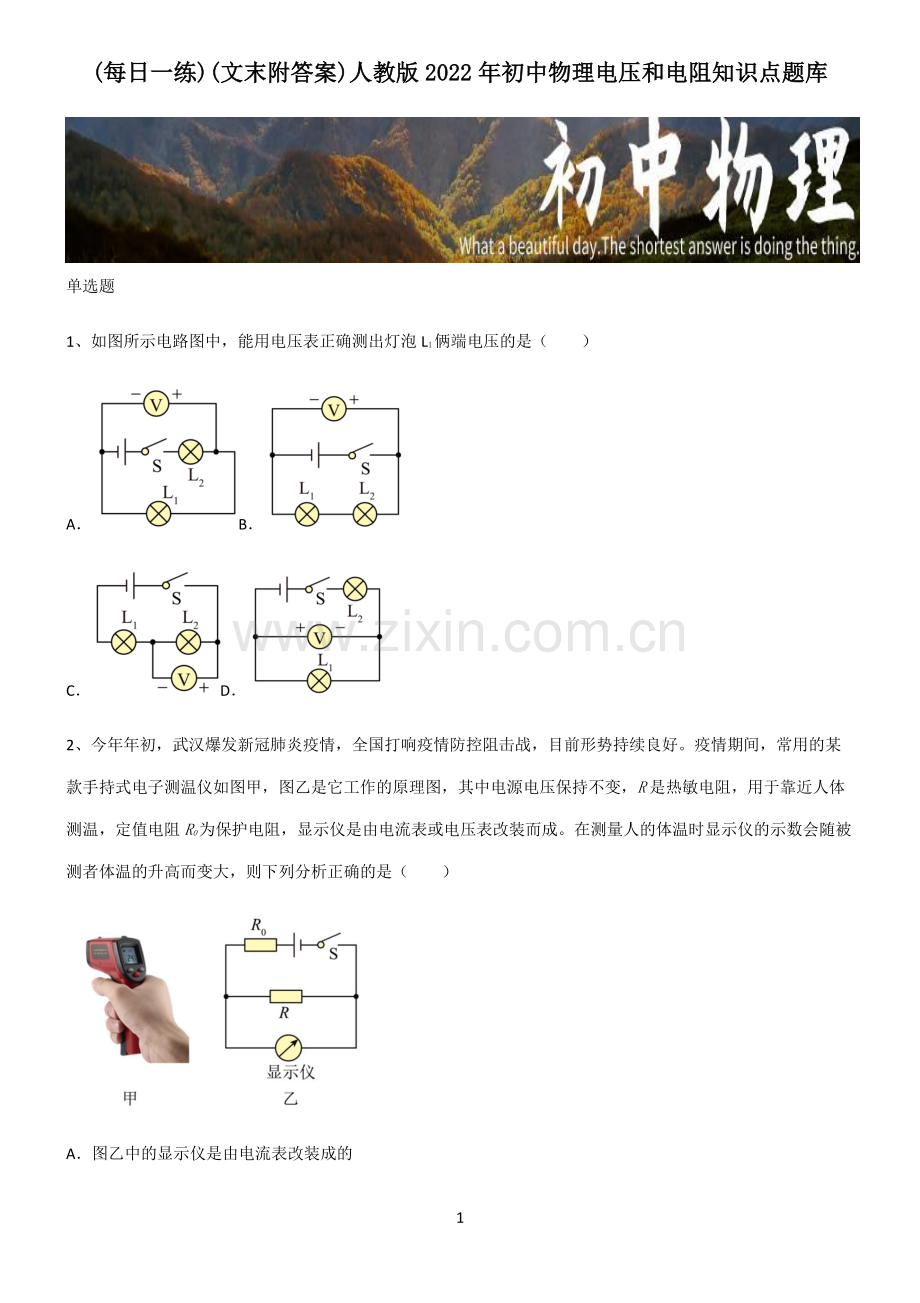

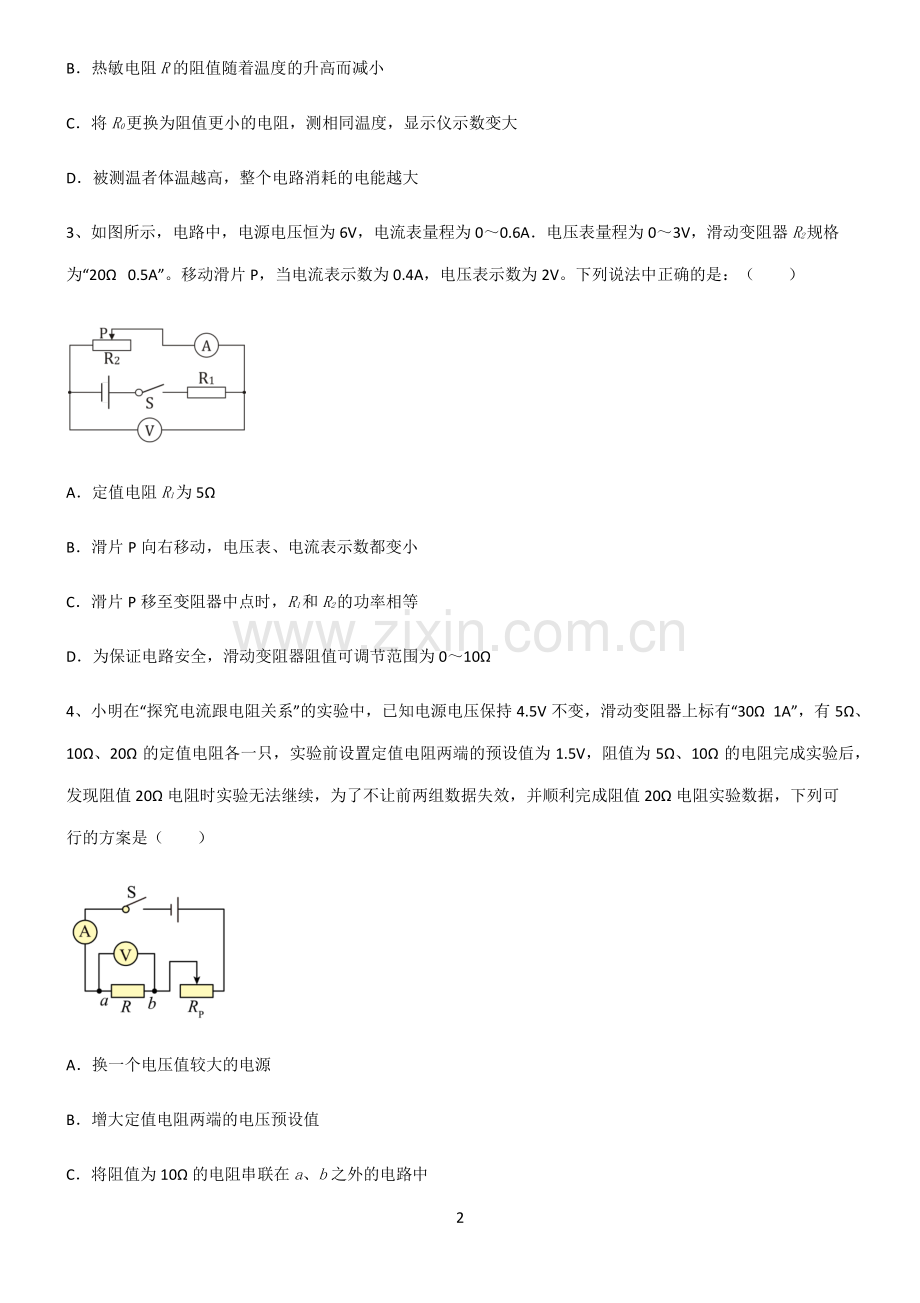

1 (每日一练每日一练)()(文末附答案文末附答案)人教版人教版 20222022 年初中物理电压和电阻知识点题库年初中物理电压和电阻知识点题库 单选题 1、如图所示电路图中，能用电压表正确测出灯泡 L1俩端电压的是（）AB CD 2、今年年初，武汉爆发新冠肺炎疫情，全国打响疫情防控阻击战，目前形势持续良好。疫情期间，常用的某款手持式电子测温仪如图甲，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（）A图乙中的显示仪是由电流表改装成的 2 B热敏电阻 R的阻值随着温度的升高而减小 C将R0更换为阻值更小的电阻，测相同温度，显示仪示数变大 D被测温者体温越高，整个电路消耗的电能越大 3、如图所示，电路中，电源电压恒为 6V，电流表量程为 00.6A电压表量程为 03V，滑动变阻器R2规格为“20 0.5A”。移动滑片 P，当电流表示数为 0.4A，电压表示数为 2V。下列说法中正确的是：（）A定值电阻R1为 5 B滑片 P 向右移动，电压表、电流表示数都变小 C滑片 P 移至变阻器中点时，R1和R2的功率相等 D为保证电路安全，滑动变阻器阻值可调节范围为 010 4、小明在“探究电流跟电阻关系”的实验中，已知电源电压保持 4.5V 不变，滑动变阻器上标有“30 1A”，有 5、10、20 的定值电阻各一只，实验前设置定值电阻两端的预设值为 1.5V，阻值为 5、10 的电阻完成实验后，发现阻值 20 电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值 20 电阻实验数据，下列可行的方案是（）A换一个电压值较大的电源 B增大定值电阻两端的电压预设值 C将阻值为 10 的电阻串联在a、b之外的电路中 3 D换一个最大阻值为 35 的滑动变阻器 5、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片 P1、P2放在（）。AP1放在最右端，P2放在最右端 BP1放在最左端，P2 放在最左端 CP1放在最右端，P2放在最左端 DP1放在最左端，P2放在最右端 6、在国际单位制中，电压的单位是（）AVBACJDW 7、如图所示，下列四幅图依次对应说法正确的是（）A甲图为电阻器，当其两端的电压为零时，电阻也为零 B乙图中，毛皮摩擦过的橡胶棒由于失去电子而带负电 C丙图中，验电器的工作原理是：同种电荷互相排斥 D丁图中，电动机运用了此原理，并将电能转化为机械能 8、学校兴趣小组结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是 4 A当车辆越重时，称重表的示数越大 B当车辆越重时，称重表的示数越小 C称重表相当于一个电压表 D电路中的R1是没有作用的 9、长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （）A保险丝的电阻比铜丝的大 B通过保险丝的电流比铜丝的大 C电流通过保险丝产生的热量比铜丝的多 D为了用电安全，禁止用铜丝代替保险丝 10、如图所示的电路中，闭合开关 S，让开关 S1和 S2断开，调节滑动变阻器的滑片 P 使其位于变阻器的a处（非端点），此时灯泡 L 恰好正常发光，电流表 A 和电压表 V 均有示数。已知滑动变阻器的总电阻大于灯泡 L的电阻，不计温度对电阻的影响，以下判断正确的是（）5 A若保持 S1和 S2断开，让 P 缓慢向右滑动，灯泡 L 变亮甚至可能被烧毁 B若保持 P 在a处不动，同时闭合 S1和 S2后，A 表和 V 表示数均变大 C若保持 P 在a处不动，S1仍断开，闭合和 S2后，A 表和 V 表示数均变大 D若保持 S1和 S2断开，让 P 缓慢向右滑动，A 表示数变化量和 V 表示数变化量的比值变大 多选题 11、关于家庭电路和安全用电，下列说法中错误的是（）A试电笔是用来测试物体是带正电还是带负电的 B电能表是测量电流通过用电器所做电功的仪表 C对人体安全的电压是不高于 220V D家庭电路中，一个开关控制多盏照明灯，则这些照明灯一定是串联的 12、图甲是某款电子测温仪。图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列正确的是（）6 A显示仪是由电压表改装成的 B热敏电阻R的阻值随着温度的升高而增大 C被测温者体温越高，电路中电流越大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大 13、用如图所示的方式将 A、B 连接在电路中，导体 A、B 材料和长度相同，测得 A、B 两端的电压分别为UA、UB；通过 A、B 的电流分别为IA、IB。下列关系正确的是（）AIAIBBUAUBCIAIBDRARB 14、如图，为疫情期间学校配备的电子测温仪及它的内部原理图。电源电压恒定，R为热敏电阻，用于靠近人体测温，其阻值随着温度的升高而减小，R0为定值电阻，下列说法正确的是（）A显示仪是由电流表改装而成 B被测者体温升高时，电路中电流变大 C被测者体温升高时，显示仪的示数变大 D测量相同体温时，若电源电压降低，显示仪的示数变小 15、关于下列图中相关物理知识的运用，正确的是（）7 A液体温度计的量程应在测温液体的熔、沸点之间 B冬天，暖气片用热水取暖，利用了水的比热容大 C火箭使用液态氢作燃料，主要是液氢的热值更大 D滑动变阻器通过改变导体的横截面积来改变电阻 综合题 16、如图甲所示，电源电压为 4.5V，电流表 A1与电流表 A2指针指在同一位置，如图乙所示。问：（1）两灯泡的连接方式是 _。（2）通过灯泡 L1与 L2的电流之比是多少？()（3）若用电流表 A3测量灯泡 L1的电流，试在图丙中标出指针所在位置及对应的电流表量程。_（4）L1和 L2两端的电压各是多少？()()8 17、图表示一种自动测定油箱内油面高度的装置。R是滑动变阻器，R是定值电阻，它与金属杠杆的一端相连。从油量表指针所指的刻度，就可以知道油箱内油面的高度。油量表实际上是由一个_改装的（填“电压表”或“电流表”）。当油箱中的油量减少时，R_（填“变大”或“变小”），油量表的示数_（“增大”或“减小”），当油箱装满油时，电路的电流最_（填“大”或“小”）。18、请阅读压敏电阻并回答问题。压敏电阻 压敏电阻是阻值一种对电压敏感、具有非线性伏安特性的电阻器件，随着加在它上面的电压改变，它的电阻值可以从 M（兆欧）级变到 m（毫欧）级。图给出了压敏电阻的伏安特性曲线。当外加电压较低时，流过压敏电阻的电流极小，此时它相当于电路中一个处于断开状态的开关。当外加电压达到或超过压敏电阻敏感电压时，压敏电阻器迅速导通，其工作电流会激增几个数量级，此时它相当于一个闭合状态的开关。人们利用压敏电阻的这一功能，可以有效地保护复杂电路中的某些精密元件不会因电压过大而损坏，抑制电路中经常出现的异常电压。9 请根据上述材料，回答下列问题：（1）压敏电阻的阻值随_而改变；（2）当外加电压较低时，压敏电阻阻值_（选填“很大”或“很小”）；（3）为了保护电路中某些精密元件不会因电压过大而损坏，压敏电阻应与该元件_（选填“串联”或“并联”）；（4）小红认为压敏电阻的敏感电压值越大越好。你觉得小红的想法对吗？请说出你的判断并做出解释_。10 人教版 2022 年初中物理电压和电阻_01C 参考答案 1、答案：A 解析：A由图知道，电压表与灯 L1并联，即电压表测量的是灯 L1两端电压，且正负接线柱接法正确，故 A 符合题意；B由图知道，该电路为串联电路，电压表测量的是电源电压，故 B 不符合题意；C由图知道，该电路为串联电路，电压表与灯 L2并联，不能测出灯 L1两端电压，故 C 不符合题意；D由图知道，该电路为串联电路，电压表与灯 L1 并联，正负接线柱接法是错误的，故 D 不符合题意。故选 A。2、答案：C 解析：A由图可知，R与R0串联，因显示仪与热敏电阻并联，故显示仪是由电压表改装成的，故 A 错误；B当被测者体温较高时，显示仪的示数（电压表的示数）也会变大，由分压原理可知，热敏电阻的电阻变大，即热敏电阻R的阻值随着温度的升高而增大，故 B 错误；C温度相同时热敏电阻的阻值不变，将R0更换为阻值更小的电阻，由串联电路分压特点可知，R0两端分得的电压变小，根据串联电路的电压特点可知，R两端的电压越大，因此显示仪示数会变大，故 C 正确；D被测者体温越高，电压表示数越大，根据串联电路分压原理可知，热敏电阻的阻值越大，电路的总电阻越大，由=可知电路的电流越小，根据P=UI可知，功率越小，由于时间不知，则根据W=Pt可知无法判定消耗电能的多少，故 D 错误。故选 C。3、答案：C 解析：11 根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；A因串联电路两端总电压等于各部分电压之和，所以电压表示数为 2V 时，定值电阻两端电压 1=2=6V 2V=4V 定值电阻的阻值 1=1=4V0.4A=10 故 A 错误；B滑片 P 向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故 B 错误；C滑片 P 移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由=2可知，R1和R2的功率相等，故 C 正确；D当R1和R2的阻值相同都为 10 时，电压表两端的电压为 3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为 10；由于滑动变阻器R2规格为“20 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值 2min=max1max=6V 0.5A 100.5A=2 为保证电路安全，滑动变阻器阻值可调节范围为 210，故 D 错误。故选 C。4、答案：C 解析：A已知电源电压保持 4.5V 不变，实验前设置定值电阻两端的预设值为 1.5V。由串联电路的电压特点可知，滑动变阻器两端的电压为 12 =0 定=4.5V 1.5V=3V 根据串联电路的电压与电阻的比例关系可知 定滑=定滑 接入阻值为 20 的定值电阻时，实验无法完成，是因为滑动变阻器不能分担足够多的电压，导致定值电阻两端电压不能减小到 1.5V 而造成的；由题可知滑动变阻器的最大阻值为 30，设定值电阻两端电压为 1.5V 时，滑动变阻器以最大阻值接入电路，其两端电压为滑，则有 1.5V滑=2030 解得，当滑动变阻器以最大阻值接入电路时，其两端电压应为 U滑=2.25V 此时定值电阻和滑动变阻器两端的的总电压为 U总=U定+U滑=1.5V+2.25V=3.75V 因此，可以换一个电压值为 3.75V 的电源，比之前的电源电压值小，但不能换用电压值更大的电源，故 A 不符合题意；B因为探究电流与电阻的关系时，要控制定值电阻两端电压不变，所以若在此时增大定值电阻两端的电压预设值，将使得前两次测量的数据失效，故 B 不符合题意；C由题意知，更换为 20 的定值电阻后，其两端的电压仍为 1.5V。根据欧姆定律，此时通过该电路的电流为 =定定=1.5V20=0.075A 由 A 选项分析可知，若控制定值电阻两端电压为 1.5V，则电源电压大于定值电阻和滑动变阻器两端的总电压。由串联电路分压特点可知，此时可以串联一个电阻，串联的电阻需要分担的电压为 13 U串=U0-U总=4.5V-3.75V=0.75V 由欧姆定律可知，串联的电阻的阻值应为 串=串=0.75V0.075A=10 所以，可以在将滑动变阻器调至最大阻值 30 的情况下，在a、b之外的电路中串联阻值为 10 的电阻使实验得以完成，故 C 符合题意；D由以上分析可知，若更换滑动变阻器，则滑动变阻器的阻值至少应为 滑=滑+串=30+10=40 故 D 不符合题意。故选 C。5、答案：D 解析：根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片 P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片 P2移到最右端。故选 D。6、答案：A 解析：AV 是电压的基本单位，故 A 符合题意；BA 是电流的基本单位，故 B 不符合题意；CJ 是功和各种能量的基本单位，故 C 不符合题意；14 DW 是功率的基本单位，故 D 不符合题意。故选 A。7、答案：C 解析：A电阻是导体本身的一种性质，电阻大小只与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关，当其两端的电压为零时，电阻不为零，故 A 错误；B毛皮和橡胶棒在摩擦的过程中，毛皮失去电子带正电，而橡胶棒得到电子而带负电,故 B 错误；C同种电荷互相排斥，异种电荷互相吸引。验电器的工作原理是：同种电荷互相排斥，故 C 正确；D丁图中，没有电源，当闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，发电机运用了此原理，并将机械能转化电能，故 D 错误。故选 C。8、答案：A 解析：（1）分析电路图，根据称重表在电路的连接情况判断是电流表还是电压表；（2）根据电路中滑片的滑动方向情况对选项逐一分析后，选择正确答案(1)称重表与电阻串联，应为电流表，当车辆越重时，滑片向下滑，R 的阻值变小，电路的电流变大，所以称重表的示数越大，故 A 正确，B 错误；(2)称重表与电阻是串联的，如果为电压表时，两个电阻只是起导线的作用，电压表测量电源电压，示数不改变，故 C 说法错误；(3)当物体很重,滑片滑到最下端,如果没有电阻 R1,会造成电源短路,烧坏电源和电流表,因此电路中的 R1具有保护称重表的作用，故 D 说法错误 15 故选 A.9、答案：B 解析：A由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故 A 正确，不符合题意；B由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故 B 错误，符合题意；C由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故 C 正确，不符合题意；D若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故 D 正确，不符合题意。故选 B。10、答案：C 解析：闭合开关 S，让开关 S1和 S2断开，P 在a处时，L 和滑动变阻器串联，此时灯泡正常发光，电流表测电路中电流，电压表测灯泡两端电压；A若当保持 S1和 S2断开，让 P 缓慢向右滑动时，变阻器接入电路的电阻变大，电路中电流变小，灯泡中的电流减小，所以灯泡变暗，故 A 错误；B若保持 P 在a处不动，同时闭合 S1和 S2后，灯泡被短路，电压表示数减小为 0；电阻R与R0并联，并联后的电阻小于R接入电路的电阻，电路中电阻变小，电流变大，故 B 错误.；C，保持 P 在a处不动，S1仍断开，闭合 S2后，电阻R与R0并联，然后再与灯泡串联，电路总电阻减小，电流增大，电流表 A 示数增大，灯泡两端的电压增大，电压表 V 示数变大，故 C 正确；16 D若保持 S1和 S2断开，L 和滑动变阻器串联，让 P 缓慢向右滑动，假设电流的变化量为，A 表示数变化量和 V 表示数变化量的比值为 L=(+)LL=1L 不计温度对电阻的影响，灯丝的电阻不变，则 A 表示数变化量和 V 表示数变化量的比值不变，故 D 错误。故选 C。11、答案：ACD 解析：A试电笔可以用来测试物体是否带电，不能测试出是带正电还是负电，故 A 错误，符合题意；B电能表是测量用电器一段时间内消耗的电能的仪表，用电器消耗多少电能，电流通过用电器就做多少电功，故 B 正确，不符合题意；C对人体安全的电压是不高于 36V，故 C 错误，符合题意；D家庭电路中，一个开关控制多盏照明灯，若开关是干路开关，这些照明灯并联，也能受开关控制，故 D 错误，符合题意。故选 ACD。12、答案：AB 解析：A由图乙知，显示仪并联在热敏电阻R的两端，是电压表，故 A 正确；B由题意知，人体温度越高，则显示仪的示数越大。由图乙知，定值电阻R0与热敏电阻R串联在电路中，据串联电路的电压特点知，要想显示仪示数即R两端的电压变大，在电源电压不变时，R的阻值变大，所以热敏电阻R的阻值随着温度的升高而增大，故 B 正确；C热敏电阻的阻值随着温度的升高而增大，则被测温者体温越高，电路中的总阻值越大，据欧姆定律知，电 17 路中的电流变小，故 C 错误；D将定值电阻R0更换为阻值更大的电阻时，测相同温度，则热敏电阻接入电路的阻值与未更换时相同，据串联电路的电压特点，更换后，定值电阻分去的电压更大，则热敏电阻两端的电压会比更换定值电阻前的小，那么显示仪的示数会变小。故 D 错误。故选 AB。13、答案：AB 解析：AC在串联电路中各处的电流都相等，所以 IA=IB 即 A 正确，C 错误；BD两电阻的材料与长度都相同，A 的横截面积较大，所以 RARB 由U=IR知 UAUB 故 B 正确，D 错误。故选 AB。14、答案：BCD 解析：A根据电路图可知，R与R0串联，显示仪与 R0并联；因为显示仪与R0并联，所以显示仪是电压表，故 A 错误；BC被测温者温度越高，R的阻值越小，根据串联电路的分压规律可知，R分得的电压减小，根据串联电路的电压规律可知，R0分得的电压变大，电压表示数变大，即显示仪的示数变大；R的阻值越小，根据串联电路的 18 电阻关系可知，总电阻变小，根据欧姆定律可知，电源电压不变时，电路中的电流变大，故 BC 正确；D温度相同，说明热敏电阻的阻值不变，若电源电压降低，由串联电路分压特点可知，R0两端分得的电压变小，因此显示仪示数会变小，故 D 正确。故选 BCD。15、答案：ABC 解析：A温度计是根据液体热胀冷缩性制成的，测量温度时，液泡内物质必须是液态的，所以液体温度计的量程应在测温液体的熔、沸点之间，故 A 正确；B因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以冬季用热水取暖，故 B 正确；C运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，与其他燃料相比，完全燃烧相同质量的液态氢时，可以释放出更多的热量，故 C 正确；D滑动变阻器接入电路，不能改变电阻丝的材料、横截面积和温度，只能通过移动滑片改变连入电路电阻丝的长度，改变接入电路的电阻，故 D 错误。故选 ABC。16、答案：并联 41 4.5V 4.5V 解析：解：（1）1由电路图可知，电流分别流入两灯泡，因此两灯泡是并联。（2）2由电路图可知，电流表 A1测干路电流，电流表 A2测 L2支路的电流；因并联电路中干路电流等于各支路 19 电流之和，且两电流表指针的位置相同，所以，电流表 A1的量程为 03A，分度值为 0.1A，干路电流I1.5A，电流表 A2的量程为 00.6A，分度值为 0.02A，通过 L2的电流I20.3A，则通过 L1的电流为 121.5A0.3A1.2A 所以 L1、L2的电流之比：12=1.2A0.3A=41（3）3若用电流表 A3测量灯泡 L1的电流，则电流表的示数为 1.2A，所以电流表选择 03A 的量程，针所在位置如图 （4）45由于两灯泡是并联，根据并联电路中各支路两端的电压相等可知 124.5V 答：（1）两灯泡的连接方式是并联。（2）通过灯泡 L1与 L2的电流之比是 4：1；（3）若用电流表 A3测量灯泡 L1的电流，指针所在位置及对应的电流表量程如图：（4）L1和 L2两端的电压都是 4.5V。17、答案：电流表 变大 减小 大 解析：20 1由图可知油量表串联在电路中，因此是由电流表改装成的。234当油箱的油量减少时，油面下降，浮子随液面下降，带动滑杆使滑动变阻器滑片向上移动，滑动变阻器R接入电路的电阻变大；滑动变阻器和R0串联在电路中，串联电路总电阻等于各分电阻之和，所以电路总电阻变大，电源电压不变，根据欧姆定律可知通过电路的电流减小，即油量表的示数减小；当油箱装满油时，滑动变阻器接入电路的电阻最小，根据欧姆定律可知此时电路中的电流最大。18、答案：电压 很大 并联 见解析 解析：（1）1由题意“随着加在它上面的电压改变，它的电阻值可以从 M（兆欧）级变到 m（毫欧）级”可知，压敏电阻的阻值随电压的变化而变化。（2）2结合材料可知，外加电压较低时，通过压敏电阻的电流极小，相当于电路中断开的开关，故可推知，当外加电压较低时，压敏电阻阻值很大。（3）3将压敏电阻与精密元件并联，当电路电压突然增大时，压敏电阻的阻值瞬间降低，压敏电阻所在支路相当于一条导线将精密元件短路，通过精密元件的电流为零，因此，精密元件会得到保护。（4）4此想法不对。若压敏电阻的敏感电压高于被保护元件所能承受的最大电压，当被保护元件电压过大时，压敏电阻因没能达到敏感电压而不能起到保护作用。所以敏感电压不是越大越好，而是要小于被保护元件所能承受的最大电压。
