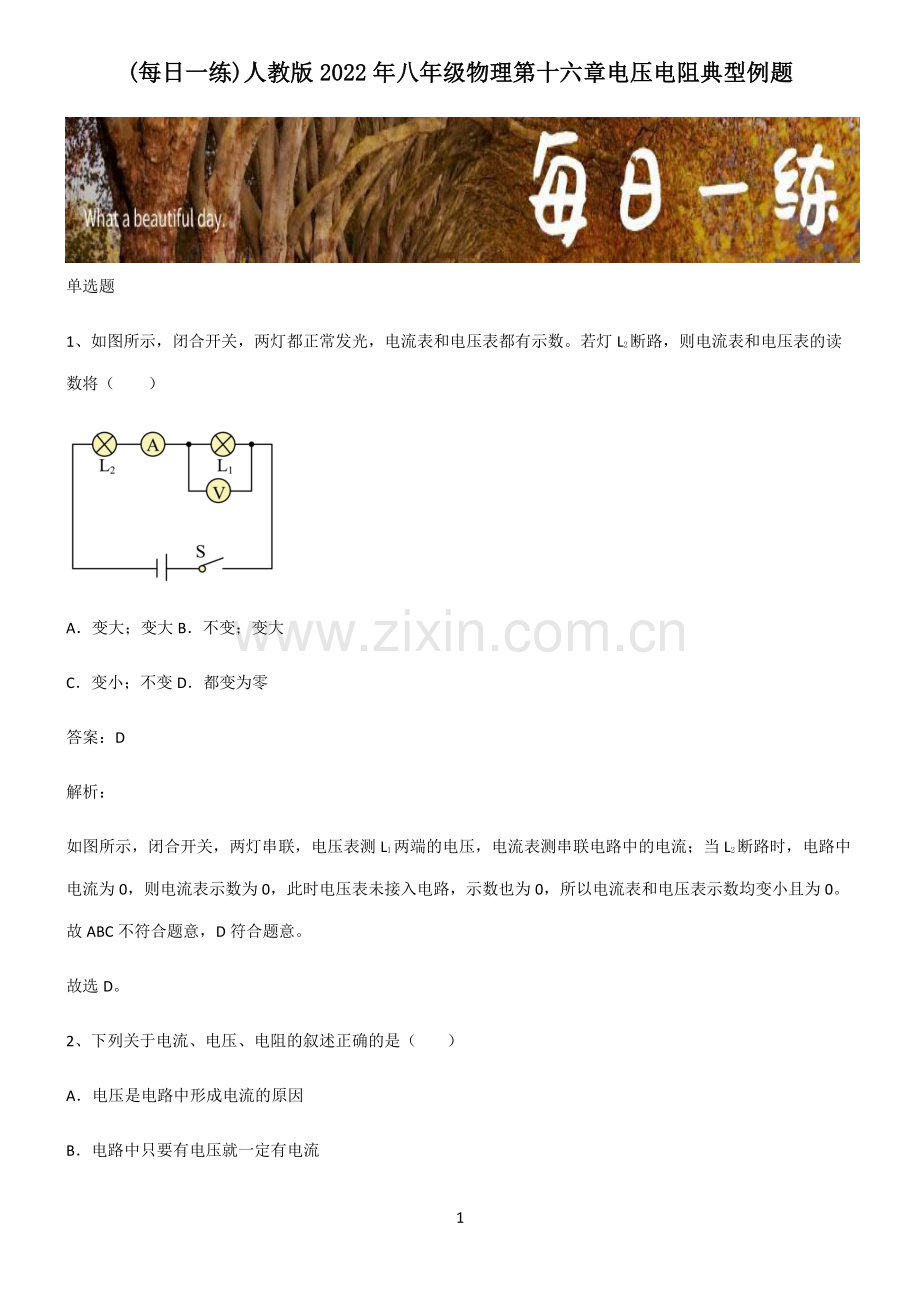

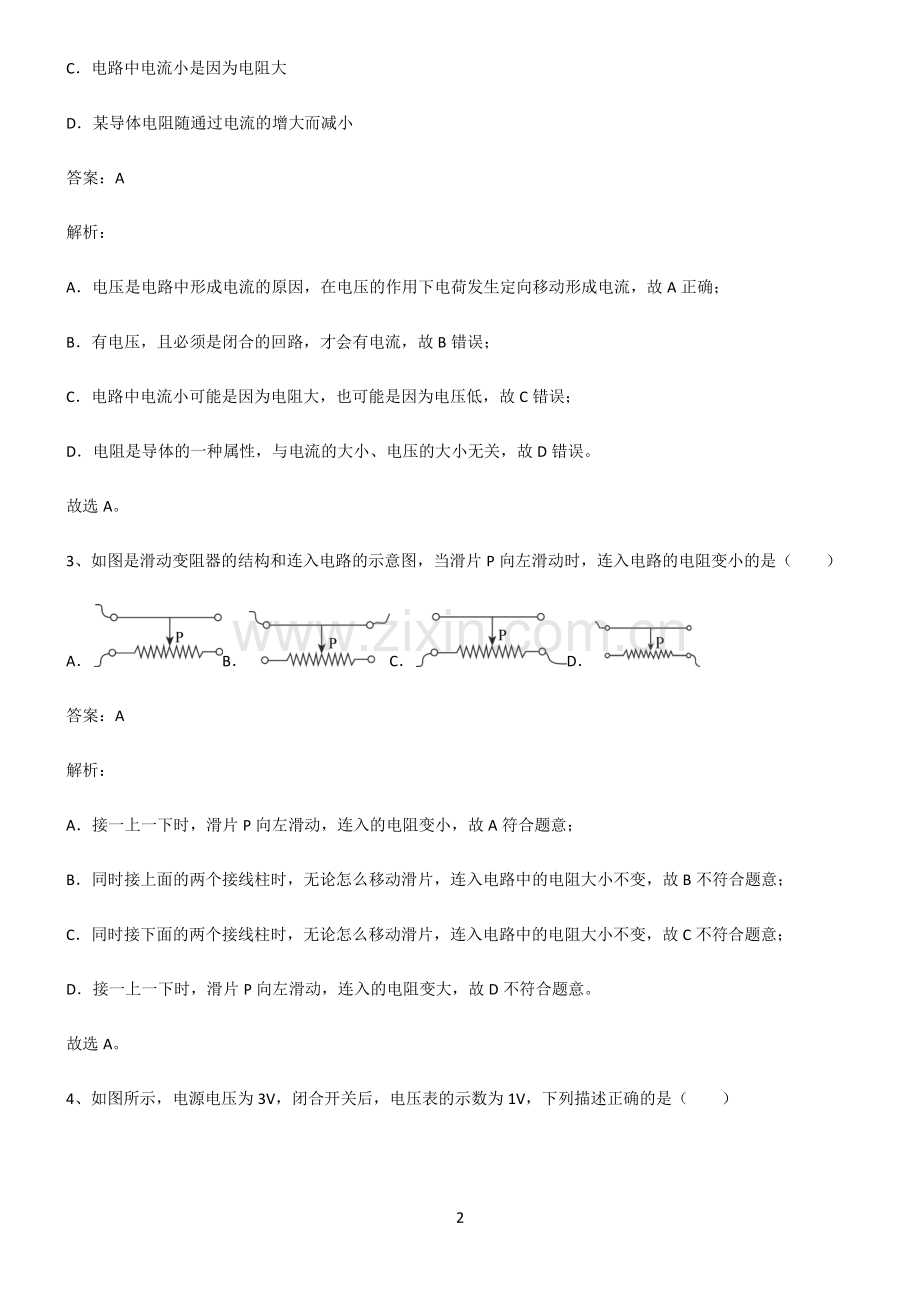

1 (每日一练每日一练)人教版人教版 20222022 年八年级物理第十六章电压电阻典型例题年八年级物理第十六章电压电阻典型例题 单选题 1、如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯 L2断路，则电流表和电压表的读数将（）A变大；变大 B不变；变大 C变小；不变 D都变为零 答案：D 解析：如图所示，闭合开关，两灯串联，电压表测 L1两端的电压，电流表测串联电路中的电流；当 L2断路时，电路中电流为 0，则电流表示数为 0，此时电压表未接入电路，示数也为 0，所以电流表和电压表示数均变小且为 0。故 ABC 不符合题意，D 符合题意。故选 D。2、下列关于电流、电压、电阻的叙述正确的是（）A电压是电路中形成电流的原因 B电路中只要有电压就一定有电流 2 C电路中电流小是因为电阻大 D某导体电阻随通过电流的增大而减小 答案：A 解析：A电压是电路中形成电流的原因，在电压的作用下电荷发生定向移动形成电流，故 A 正确；B有电压，且必须是闭合的回路，才会有电流，故 B 错误；C电路中电流小可能是因为电阻大，也可能是因为电压低，故 C 错误；D电阻是导体的一种属性，与电流的大小、电压的大小无关，故 D 错误。故选 A。3、如图是滑动变阻器的结构和连入电路的示意图，当滑片 P 向左滑动时，连入电路的电阻变小的是（）ABCD 答案：A 解析：A接一上一下时，滑片 P 向左滑动，连入的电阻变小，故 A 符合题意；B同时接上面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故 B 不符合题意；C同时接下面的两个接线柱时，无论怎么移动滑片，连入电路中的电阻大小不变，故 C 不符合题意；D接一上一下时，滑片 P 向左滑动，连入的电阻变大，故 D 不符合题意。故选 A。4、如图所示，电源电压为 3V，闭合开关后，电压表的示数为 1V，下列描述正确的是（）3 AL1两端电压为 1VBL1 两端电压为 2V CL2两端电压为 2VDL1和L2两端电压之和为 4V 答案：B 解析：由图可知，L1、L2串联，电压表测量 L2两端的电压，则 L2两端电压为 1V，由串联分压可知 L1两端的电压 U1=U-U2=3V-1V=2V 故选 B。5、如图所示，甲乙均为能正常工作的常用电表，闭合开关 S 后，L1、L2都能正常发光，下列说法中正确的是（）A甲、乙两表可能都是电流表 B甲、乙两表可能都是电压表 CL1、L2一定是并联在电路中的 D甲一定是电压表，乙一定是电流表 答案：C 解析：4 A若甲、乙两表都是电流表，闭合开关 S 后，则电路短路，故 A 错误；B若甲、乙两表都是电压表，闭合开关 S 后，L1、L2不能正常发光，故 B 错误；C两灯在相同的两点之间，L1、L2一定是并联在电路中的，故 C 正确；D甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故 D 错误。故选 C。6、如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近 3V，若故障只有一个，则可能是（）A电源没电 B开关断路 C灯泡断路 D灯泡短路 答案：B 解析：将M接电源“+”极，N接E，无示数，说明可能存在断路，且断路不在变阻器，N接F，无示数，说明断路灯泡也没断路，N接G，有示数，说明断路可能在开关，且电源有电，故 ACD 不符合题意，B 符合题意。故选 B。7、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片 P1、P2放在（）。5 AP1放在最右端，P2放在最右端 BP1放在最左端，P2 放在最左端 CP1放在最右端，P2放在最左端 DP1放在最左端，P2放在最右端 答案：D 解析：根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片 P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片 P2移到最右端。故选 D。多选题 8、下列说法正确的是（）A太阳能电池将化学能转化为电能 B超导体可以将电能转化为内能 C蓄电池充电将电能转化为化学能 D利用半导体材料可以制成二极管 答案：CD 解析：A太阳能电池是将光能转化为电能，而不是化学能转化为电能，故 A 错误；B超导体的电阻为零，由焦耳定律可知，不能将电能转化为内能，故 B 错误；C蓄电池充电消耗电能，得到化学能，所以将电能转化为化学能，故 C 正确；6 D半导体的阻值随温度、光照和杂质等外界因素的不同而发生变化，故可以利用半导体制作成光敏电阻、热敏电阻以及二极管三极管等，故 D 正确。故选 CD。9、生活中经常要对一些物理量进行估测。下列估测最接近实际的是（）。A某中学生的质量约为 50kgB课桌的高度约为 80dm C人体的正常温度约为 40D手机的电池电压约为 3.7V 答案：AD 解析：A成年人的质量在 65kg 左右，中学生的质量比成年人小一些，在 50kg 左右，故 A 符合实际；B课桌的高度约为中学生身高的二分之一，中学生身高 1.6 米左右，所以课桌为 0.8m 即 80cm，故 B 不符合实际；C人体的正常温度约为 37，故 C 不符合实际；D手机的电池电压约为 3.7V，故 D 符合实际。故选 AD。10、关于图示的图像，说法中不正确的是（）A图甲表明同种物质的密度与质量成正比，与体积成反比 B图乙表明物体在AB和BC段做不同的匀速直线运动 C图丙表明晶体熔化时有熔点 7 D图丁表示一段镍铬合金线的电阻值随温度发生变化 答案：AB 解析：A图甲表明同种物质的质量与体积比值为定值，即密度为定值，故 A 错误，符合题意；B图乙表明物体在AB段做匀速直线运动，在BC段静止，故 B 错误，符合题意；C图丙表明晶体熔化时温度保持不变，即有熔点，故 C 正确，不符合题意；D图丁表示一段镍铬合金线的电阻值随温度的变化而变化，温度升高，电阻变大，故 D 正确，不符合题意。故选 AB。综合题 11、（1）请在方框内画出下面实物图的电路图；()（2）上图中滑动变阻器通过改变_来改变自身电阻，从而改变电路中的电流，使灯泡亮度改变，通过开关的电流_（大于/小于/等于）通过灯泡的电流。答案：电阻丝的长度 大于 解析：8 （1）1由实物图知，电流从电源正极出来，经开关、滑动变阻器的下面的接线柱后，分为两条支路，一支路经滑片、灯泡和电流表回到电源负极，另一支路经变阻器下面的另一个接线柱回到电源负极。电压表测灯泡两端的电压。滑片不能置于最左端，否则灯泡会被短路。作图如下：（2）2滑动变阻器通过改变电阻丝的长度来改变自身电阻。3由实物图知，开关接在干路上，同时控制灯泡和滑动变阻器，据并联电路的电流特点知，通过开关的电流大于通过灯泡的电流。12、如图所示的电路中，滑动变阻器铭牌上标有“20 0.5A”字样，其中“20”表示滑动变阻器的 _是 20，“0.5A”表示滑动变阻器 _是 0.5A。闭合开关前，应将滑动变阻器的滑片移至最 _（填“左”或“右”）端。并画出对应的电路图。_ 答案：最大阻值 允许通过的最大电流 右 解析：12滑动变阻器上“20”的含义是滑动变阻器最大阻值是 20。“0.5A”的含义是滑动变阻器允许通过的最大电流是 0.5A。3为保护电路，连接电路时，滑动变阻器的滑片应处于最大阻值处的最右端。4由实物图可知，电流从电源的正极出发经过开关、滑动变阻器、灯泡、电流表回到电源的负极，如图所示：9
