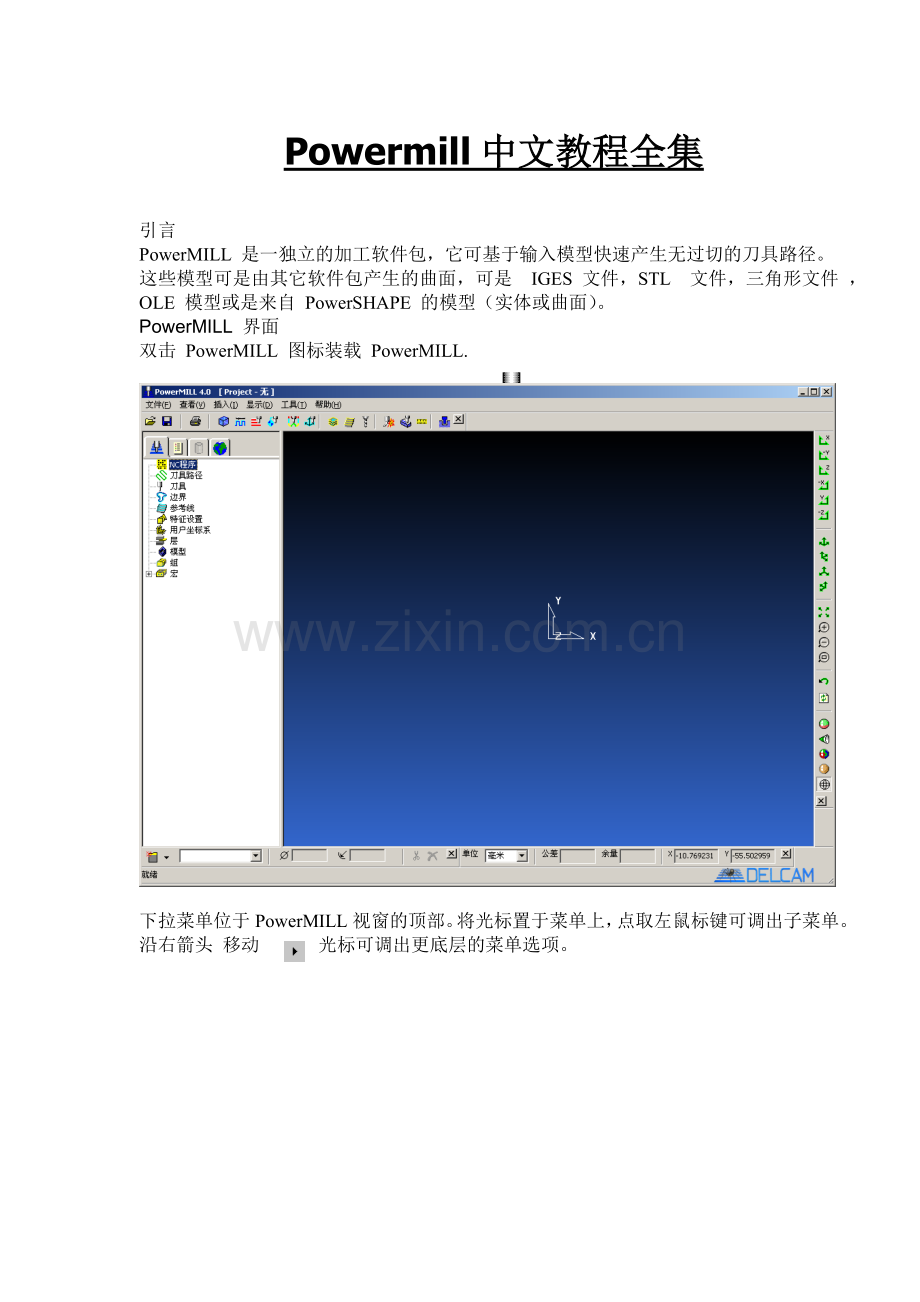

Powermill中文教程全集

引言
PowerMILL 是一独立的加工软件包，它可基于输入模型快速产生无过切的刀具路径。 这些模型可是由其它软件包产生的曲面，可是 IGES 文件，STL 文件，三角形文件 ， OLE 模型或是来自 PowerSHAPE 的模型（实体或曲面）。
PowerMILL 界面
双击 PowerMILL 图标装载 PowerMILL.

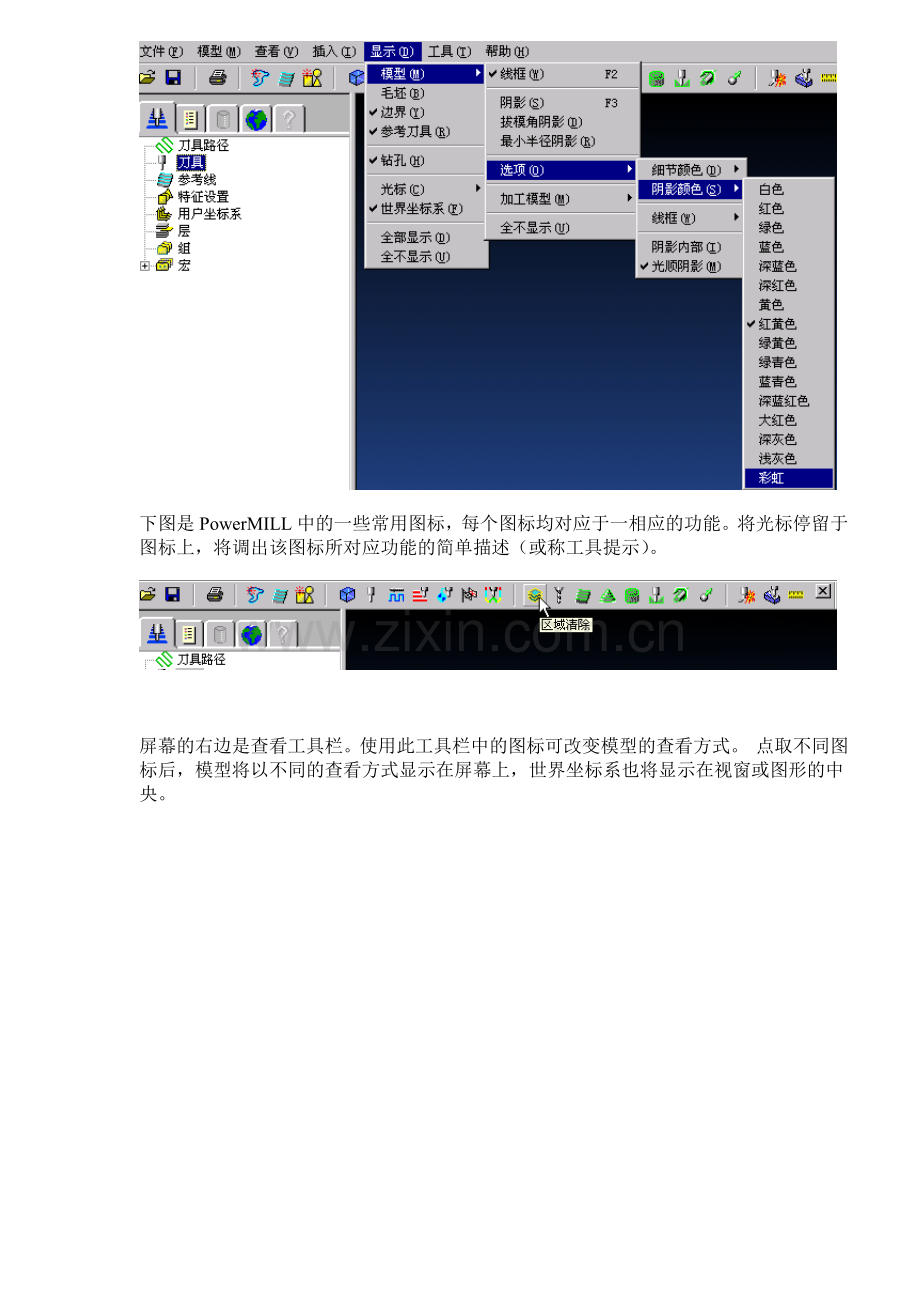

下拉菜单位于PowerMILL视窗的顶部。将光标置于菜单上，点取左鼠标键可调出子菜单。沿右箭头 移动光标可调出更底层的菜单选项。

下图是PowerMILL中的一些常用图标，每个图标均对应于一相应的功能。将光标停留于图标上，将调出该图标所对应功能的简单描述（或称工具提示）。

屏幕的右边是查看工具栏。使用此工具栏中的图标可改变模型的查看方式。 点取不同图标后，模型将以不同的查看方式显示在屏幕上，世界坐标系也将显示在视窗或图形的中央。

拔模角阴影
最小半径阴影
多色查看
阴影查看
线框查看
上次查看
刷新
沿X轴查看
沿-Y轴查看
沿Z轴查看
沿-X轴查看
沿Y轴查看
沿-Z轴查看
全屏重画
放大
缩小
方框放大
等轴查看1
等轴查看2
等轴查看3
等轴查看4

鼠标键
在PowerMILL中，鼠标的三个按键分别有其不同的功用。
鼠标键 1: 点取和选取键

使用此按键可从主菜单的下拉菜单中选取选项，填写表格，选取几何元素。

鼠标键 2: 动态键

放大和缩小: - 同时按下CTRL键和鼠标键2，上下移动鼠标，可放大或 缩小视图。
平移模型: -同时按下SHIFT键和鼠标键2，移动鼠标，可将模型按鼠标移动方向平移。
方框放大－同时按下 Ctrl 和 shift 键以及鼠标中键，画出一个方框，可放大方框所包 含的区域。
旋转模型－ 按下并保持鼠标中键，移动鼠标，于是屏幕上出现一跟踪球，模型可绕跟 踪球中心旋转。
旋转查看－ 动态旋转查看并快速释放鼠标键即可进行动态旋转查看。移动鼠标键的速 度越快，旋转速度就越快。此功能的缺省设置为关。

· 从主菜单的工具菜单中选取选项，打开选项表格，在表格中点取查看标签并点取旋转查看选项，可打开旋转查看功能。

鼠标键 3: 特殊菜单及 PowerMILL 浏览器选项键

按下此按键后将调出一个新的菜单，菜单的内容取决于光标所处位置。如果光标下几何元素，则调出查看菜单。
范例 1
在第一个练习中，我们将用到一个已保存的PowerMILL模型。
· 选取文件 - 范例

于是打开范例对话视窗出现在屏幕上，通过此对话视窗可快速选取范例模型。主要的范例文件都保存在“eg”图标目录下。
·
· 点取 eg 图标。
· 选取模型 phone.dgk ，然后点取打开。

我们可看到，电话模型以线框形式显示在屏幕上，查看方向为沿Z轴向下，但我们仅可看到模型的一部分，因为模型相对当前查看来说太大。可使用全屏重画操作使全部模型完整地显示在屏幕上。

· 选取全屏重画图标。

· 点取 ISO 1 图标。

于是我们即可非常清晰地以线框形式查看整体模型。要阴影查看模型，则需选取阴影查看选项。

· 点取阴影图标。

于是我们得到一带线框的阴影模型。要得到不包含线框的阴影模型，则可点取线框显示图标。

· 点取线框图标。
点取线框图标后，线框被隐藏，模型仅以阴影形式显示。
· 点取阴影图标，然后点取线框查看图标。

练习一些不同的查看选项。

PowerMILL 窗格
屏幕的左边是 PowerMILL 窗格。

第一个窗格用来帮助组织和管理加工。标准格式窗格由PowerMLL的标准图标以及刀具路径、参考线、特征设置、用户坐标系、组及宏的描述构成。

第二个窗格可用来选取几何元素，如刀具路径或者是用户坐标系等。例如，如果当前有四个用户坐标系，则选取此窗格后，这四个用户坐标系均将在此窗格中列出。
几何元素在此列出后，即可使用Windows浏览器的常规选取方法进行选取。也就是说，可使用左鼠标键和Shift相结合的方法来选取全部四个用户坐标系；使用左鼠标键和 Ctrl 相结合的方法来逐项选取、移动几何元素；使用键盘上的Delete键来删除几 何元素等等。

第三个窗格用于 OLE （对象链接和嵌入）。第四个窗格用于html文件，最后一个窗格用于在线帮助。

· 选取文件 -> 删除全部。

PowerMILL 帮助
PowerMILL 提供全面的在线帮助，使用主菜单中的帮助菜单可访问它们。

· 选取帮助－发行说明。

·
于是有关发行说明的的内容即显示在html窗格中。文件中任何带有下画线的文字都是一个链接点，点击它可访问与其相关的其它内容。帮助文件的有些对话视窗为交互式对话视窗，点击这种对话视窗中的相应部位，可查看该处的使用说明。

PowerMILL中也配置有动态帮助。点取对话视窗右上角的问号图标，然后点取对话视窗中的相应部位，即可得到该部位的功能描述说明。例如，点取区域清除表格右上角的问号，于是光标上即附加上了一问号，点取表格中相应的部位后，该部位的功能介绍即出现在左边的帮助窗格中。

· 选取帮助－新功能。

新功能指南用于介绍本次发行中所新添的一些新的功能。

· 点取PowerMILL窗格图标。
2. 加工设置
产生刀具路径前的准备

以下列出了产生刀具路径前所需的一些基本设置内容。

1. 装载模型
2. 查看模型
3. 定义毛坯
4. 定义切削刀具
5. 设置进给率和主轴转速
6. 设置快进高度
7. 设置刀具开始点
1. 装载模型到 PowerMILL
PowerMILL的范例模型保存在目录 Examples 下。

· 选取文件->范例。

PowerMILL可装载多种类型的模型。点取对话视窗中的文件类型下拉列表可将所需类型的文件显示在对话视窗中。

· 选取文件 chamber.tri ，打开模型。

于是模型显示在 PowerMILL图形视窗中。

2. 查看模型
打开模型后最好从各个角度查看模型，这样可对模型有一清楚的了解。

· 选取等轴查看。

此模型有一斜坡和底部平坦平面相接。

3. 定义毛坯
毛坯是PowerMILL用来限制刀具运动的基本矩形块。可将它想象为一块原材料。 PowerMILL还提供了一些更高级的方法来限制刀具运动。

· 点击毛坯图标。

于是毛坯表格出现在屏幕上。在表格中的限界域中输入相应的最大和最小X、Y、Z值可定义毛坯尺寸。

也可点击计算按钮，请PowerMILL自动计算出毛坯尺寸。 可对计算后的值进行单独编辑或是锁住计算结果（锁住后该值将被灰化）。在扩展域中输入相应的偏置值可将毛坯按指定值偏置。

· 点击计算按钮。
· 点击接受。

毛坯按缺省设置以蓝色线框标识。使用毛坯 表格中的透明度滑块也可使毛坯以透明阴影 或实体显示。

4. 定义切削刀具
点取图形视窗左下部刀具工具栏中的相应刀具图标可打开相应的刀具定义表格。

· 点取刀具工具栏中的下拉箭头，打开全部产生刀具图标。

屏幕上出现全部可定义刀具的图标。

定义一球头刀

将光标停留图标上，相应的刀具类型描述将出现在屏幕上。

· 选取端铣刀图标。

于是端铣刀表格出现在屏幕上，通过此表格可设置端铣刀参数。输入直径值后，长度域自动按缺省设置，其为刀具直径的5倍。长度值也可根据需要改变。

最好是给刀具起一个容易理解和记忆的名称，例如直径为14的球头刀的刀具名称可起为：14bn。

· 输入直径 10 ，刀具长度自动按缺省设置为 50。
· 输入刀具名称 em10 。
· 点取接受。

于是刀具即显示在屏幕上，同时浏览器刀具段出现 该刀具实体。

以下对该刀具的任何改动均得通过浏览器。点取黄色灯泡图标可将刀具隐藏。在浏览器的刀具段中在相应的刀具名称上右击鼠标键，从弹出菜单中点取激活选项可撤销刀具的激活（勾消失）；选取参数选项可打开刀具定义表格。

· 定义一直径为12的球头刀并将其命名为 bn12。

浏览器将更新为下面所示状态，刀具 bn12 被激活。

注：在刀具定义表格中点取切削数据标签可打开切削数据表格，通过该表格可定义其它的一些参数，如基本进给率、主轴转速等并使这些参数和刀具数据保存在一起。

5. 设置进给率和主轴转速
下面来定义主轴转速和进给率。

· 点取进给率图标。

于是进给率表格出现在屏幕上。使用此表格可设置任何计算的刀具路径的进给率和主轴转速。

也可点取从激活刀具装载按钮将保存在刀具定义中的切削速度和主轴转速数据直接输入表格。

· 接受缺省设置。

6. 快进高度
下面定义刀具在毛坯之上移动的安全Z高度和开始Z高度。安全Z高度必须保证刀具在以快进速率移动使不和零件或工件夹持装置发生任何接触。

安全 Z 高度是刀具撤回后在工件上快进的高度。开始 Z 高度是刀具从安全 Z 高度向下移动到 一 Z 高度，转变为工进。这一 Z 高度称为开始 Z 高度。

· 点取快进高度图标。
· 点取按安全高度重设按钮。
· 点取接受。

同样原理也可用来定义零件内的刀具移动，以保证刀具能安全快速移动。在表格中的相对域中可选取另外两个额外选项－下切和掠过。

下切：以快进速度提刀到绝对安全Z高度，然后在工件上做快速移动，到达另一下刀位置时，以快进速度下切到绝对开始Z高度。

掠过：以快进速度提刀到相对安全Z高度，使刀具高于最低等高切面，避免刀具和模型碰撞，然后下切到相对开始Z高度。

7. 刀具开始点
刀具的开始点为刀具开始进行每一条刀具路径加工的安全开始位置，也是进行完毕每一条刀具路径后的安全结束位置。此位置也和使用的机床有关，对某些机床来说开始点位置也可能在实际的换刀位置。

点取开始点图标。

于是屏幕上出现开始点表格，显示出刀具的开始点位置。

· 将坐标设置为 X 50，Y50 ， Z 50。
· 点取接受。

刀具现在处于新的刀具开始位置。

到此即完成设置过程，PowerMILL下面就可开始产生刀 具路径。

刀具路径
刀具路径用来控制切削精度和残留在材料上的材料余量。控制这两个值的参数分别为公差和余量。

程序中有两个独立的地方来设置这两个值，具体值的设置位置取决于是选取的区域清除加工选项还是选取的精加工选项。为此，在下面的章节中我们将分别介绍如何使用这些选项。

公差用来控制切削路径沿零件 形状的精度。

余量指定加工后材料表面上所 留下的材料量。

所产生的刀具路径中包含产生刀具路径过程中所输入的全部信息，如使用的策略，公差，余量，毛坯尺寸等等。这些信息可通过浏览器中的刀具路径部分来访问。

项目
项目是PowerMILL浏览器中一用来管理、维护所产生的加工数据的目录。目录中所包含的数据可是刀具路径、刀具、用户坐标系和加工策略有关的实体数据。项目中同样包含已保存实体的激活状态。

有关项目的命令可通过文件下拉菜单访问，在编程过程中应养成随时保存项目的习惯，同时应尽早地将项目通过保存项目为选项，以一特定名称保存。

当项目以某一特定项目名保存后，用户可在浏览器中对此特定项目名进行操作，在浏览器中方便准确地定位项目位置。

此后选取保存项目选项将自动以当前文件名更新项目文件。如果希望备份项目文件，可重新选取保存项目为选项，将项目以一新的名称保存。

原始项目产生后，可能会对零件进行某些修改，同时刀具的选取也可能发生变化。在这种情况下，使用项目可快速调出以前所做的加工设置，供加工全部零件或是零件的某一部分使用。
3. 测量模型
简介
加工工件前，需先测量工件的某些特征，以帮助计划使用合适的加工策略。例如，进行圆倒角加工设置前，必须知道圆倒角的最小半径，这样才便于决定加工中使用的球头刀的最大尺寸。

直线测量
此方法可测量两点的XYZ位置，它可用来决定最大尺寸刀具可拟合的模型间隙。
· 文件 - 全部删除
· 装载范例模型 powerdrill.dgk
· 选取等轴查看，放大查看下图所示的模型区域。

通过捕捉测量时，实际选取到的形体取决于捕捉过滤器。捕捉过滤器可通过主菜单中的工具下拉菜单访问。按缺省设置，捕捉过滤器的全部选项均置开。因此包括点在内的任何形体均将被选取。

· 从主菜单中选取工具 – 捕捉过滤器 > 任意地方。

关掉任意地方捕捉后，测量工具将仅捕捉剩余的未关闭的选项，而不是捕捉模型上的任意几何元素。进行边界缝合时，别忘重新将任意地方选项置开。

· 点取测量模型图标。

于是模型测量表格出现在屏幕上。

此表格有两个功能，测量直线和测量圆弧。点取表格顶部的标签可决定激活哪一功能。

· 确认已选取直线标签。
· 选取下图所示的模型的角落上的一点。

在此处拖放出一方框选取此点

模型测量表格的上半部分将如下图所示：

所选取的第一点称为定位点，其坐标出现在表格中。此点的Z坐标值为 10.00 。要产生余量为1mm的区域清除刀具路径，可插入一值为11.00的Z高度。

· 放大查看下图所示区域。
测量此间隙以决定可使用的最大刀具直径。

· 选取测量模型图标，开始新的直线测量，否则测量将以前面所测量点为定位点。
· 如下图所示，选取圆倒角和底部平面相交点。
首先选取此点

· 下面选取对面的肩底部。

选取此点

于是屏幕上出现一条直线将这两个点连接在一起，和此直线相关的信息也同时显示在表格中。（具体的值可能因为所选取的点的位置的不同而有所不同）。
此处的距离（约为21）可用于此区域加工的平底铣刀的最大直径。

圆弧测量
通过在圆弧或圆圈上拾取三个点的数据可测量圆弧。

· 将查看定位到下图所示区域。

将测量此圆倒角的圆倒角半径，以决定可使用的最大直径球头刀或铣刀的刀尖圆角半径。

· 点取模型测量表格中的圆弧标签，激活圆弧测量功能。
· 沿下图所示的圆倒角选取开始点，中间点和结束点。

于是屏幕上出现一通过此三点的圆。

如左图所示，模型测量表格给出有关此圆 的详细信息。

半径值约为 5mm，因此可使用一直径为 10mm 的球头刀来精加工此圆倒角区域 。
