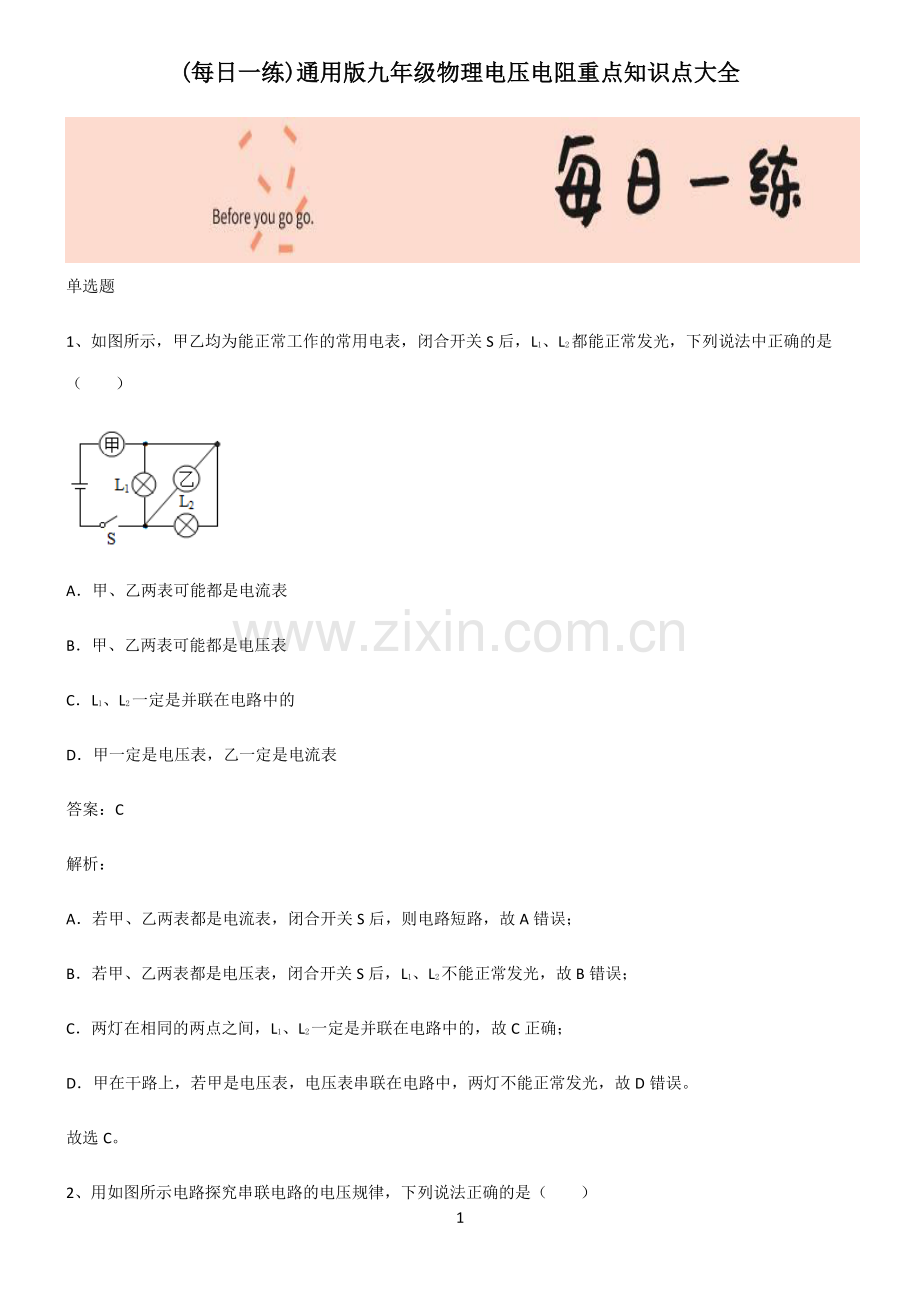

1 (每日一练每日一练)通用版九年级物理电压电阻重点知识点大全通用版九年级物理电压电阻重点知识点大全 单选题 1、如图所示，甲乙均为能正常工作的常用电表，闭合开关 S 后，L1、L2都能正常发光，下列说法中正确的是（）A甲、乙两表可能都是电流表 B甲、乙两表可能都是电压表 CL1、L2一定是并联在电路中的 D甲一定是电压表，乙一定是电流表 答案：C 解析：A若甲、乙两表都是电流表，闭合开关 S 后，则电路短路，故 A 错误；B若甲、乙两表都是电压表，闭合开关 S 后，L1、L2不能正常发光，故 B 错误；C两灯在相同的两点之间，L1、L2一定是并联在电路中的，故 C 正确；D甲在干路上，若甲是电压表，电压表串联在电路中，两灯不能正常发光，故 D 错误。故选 C。2、用如图所示电路探究串联电路的电压规律，下列说法正确的是（）2 A电压表不能直接测量电源电压 B若测量 L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点 C实验得到的结论为：串联电路电压处处相等 D改变两个小灯泡的规格，重复实验，是为了减小实验误差 答案：B 解析：A电压表可以并联在电源两端，直接测量电源电压，A 错误；B若测量 L1两端电压，需将电压表并联在 L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B 正确；C实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C 错误；D改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D 错误。故选 B。3、如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡 L1、L2均不发光，于是他用一根导线来排查故障。当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光。由此判断电路的故障是（）3 AL1断路 BL2断路 CL1短路 DL2短路 答案：B 解析：A若 L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接 L1两端时 L2发光 L1不发光，故 A 不符合题意；B若 L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接 L1两端时两灯仍不发光，连接 L2两端时 L1发光、L2不发光，故 B 符合题意；C当 L1短路时，L1不亮，L2亮，故 C 不符合题意；D当 L2短路时，L2不亮，L1亮，故 D 不符合题意。故选 B。4、如图所示，甲、乙均为理想电表，当开关 S 闭合后灯 L1、L2都能发光，下列说法中正确的是 A灯 L1、L2是串联在电路中的 B甲一定是电流表，乙一定是电压表 4 C当 L2短路时 L1仍能发光 D乙、甲两电表示数的比值与 L1的阻值相等 答案：B 解析：AB由图知道，开关 S 闭合后，要使灯 L1和 L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经电流表甲、灯泡 L2回负极，另一支经电流表甲、灯 L1回负极，所以甲一定是电流表，乙一定是电压表，故 A 错误，B 正确；C因为甲是电流表，当 L2短路时，发生电源短路，L1不能发光，故 C 错误；D乙是电压表，测量 L2两端电压，甲是电流表，测量干路上的电流，所以，乙、甲两电表示数的比值不等于L1的阻值，故 D 错误 5、工作和生活中，手机已成为人们常用的工具。如图的华为智能手机的电池电压最接近（）A3.7VB0.7VC220VD380V 答案：A 解析：智能手机的电池电压一般为 3.7V，我国家庭电路的电压为 220V，我国居民三相电源的电压为 380V，故 A 符合题意，BCD 不符合题意。故选 A。6、下列四组物质中，通常情况下都属于导体的一组是（）5 A玻璃、陶瓷、人体 B铁、大地、铅笔芯 C塑料尺、空气、橡胶棒 D橡皮擦、煤油、石墨 答案：B 解析：A玻璃、陶瓷、人体中，人体属于导体，玻璃和陶瓷属于绝缘体，故 A 不符合题意；B铁、大地、铅笔芯都易导电，属于导体，故 B 符合题意；C塑料尺、空气、橡胶棒都属于绝缘体，故 C 不符合题意；D橡皮擦、煤油、石墨中，石墨属于导体，橡皮擦和煤油属于绝缘体，故 D 不符合题意。故选 B。7、关于导体电阻，下列说法正确的是()A铜导线电阻比铁导线电阻小 B导体两端的电压为零时，导体的电阻为零 C只增加导体的横截面积，导体的电阻增大 D导体的电阻越小，表示导体对电流的阻碍作用越小 答案：D 解析：A导体的电阻与导线的材料、长度和横截面积有关，所以铜导线的电阻不一定比铁导线的电阻小，故 A 错误；B导体的电阻是导体本身的一种性质，与导体两端电压无关；导体两端的电压为零时，导体的电阻并不为零，故 B 错误；C只增加导体的横截面积，导体的电阻减小，故 C 错误；D导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作用越小，故 D 正确 6 8、如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨线吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知（）A钨丝的电阻随温度升高而减小 B向钨丝吹气时，钨丝电阻变小 C给钨丝加热时，电路中的电流变大 D小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流 答案：B 解析：AC用酒精灯对白炽灯的钨丝加热，钨丝的温度升高，观察到小灯泡 L 的亮度明显变暗，说明通过小灯泡 L 的电流变小，钨丝的电阻增大，故 AC 不符合题意；B闭合开关 S，小灯泡 L 发光，钨丝不发光，向钨丝吹气时，小灯泡 L 变亮，说明通过小灯泡的电流变大，则钨丝的电阻减小，故 B 符合题意；D由于钨丝和小灯泡串联接入电路中，则通过它们的电流是相同的，故 D 不符合题意。故选 B。
