安装工程施工组织设计( 69页).docx

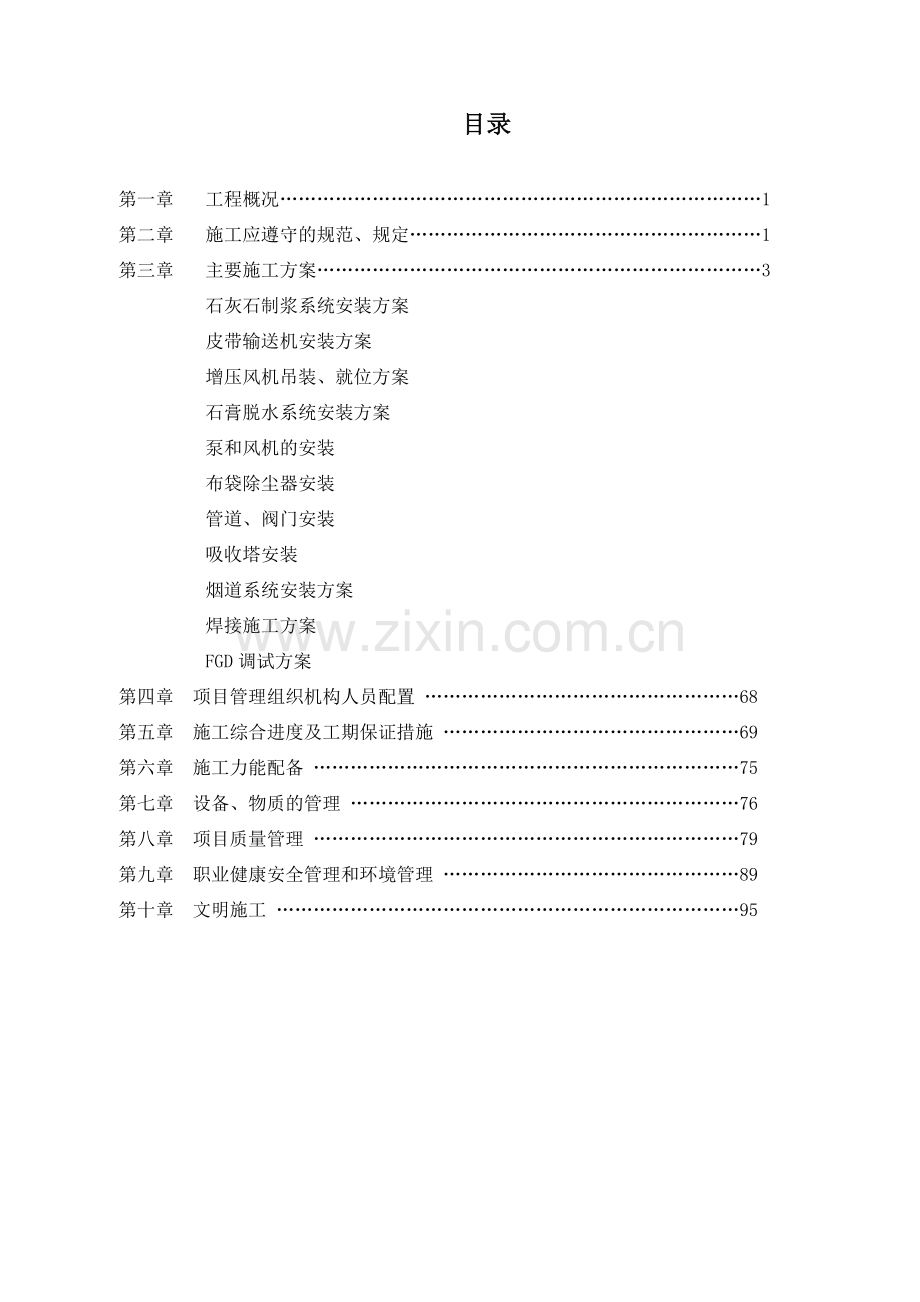

正本-项目安装工程施工组织设计目录第一章 工程概况1第二章 施工应遵守的规范、规定1第三章 主要施工方案3石灰石制浆系统安装方案皮带输送机安装方案增压风机吊装、就位方案石膏脱水系统安装方案泵和风机的安装布袋除尘器安装管道、阀门安装吸收塔安装烟道系统安装方案焊接施工方案FGD调试方案第四章 项目管理组织机构人员配置 68第五章 施工综合进度及工期保证措施 69第六章 施工力能配备 75第七章 设备、物质的管理 76第八章 项目质量管理 79第九章 职业健康安全管理和环境管理 89第十章 文明施工 95第一章 工程概况1本期工程建设规模2厂址及交通简介3工程简介本工程由烟气系统（增压风机）、吸收系统（氧化风机、浆液循环泵）、石灰石储运系统（石灰石料斗、斗式提升机、螺旋输送机、布袋除尘器、皮带称重给料机）、石灰石浆液系统（湿式球磨机、配套电机、浆液分配箱）、石膏脱水及储运系统、工艺水系统、压缩空气系统、排放系统、起吊设备、废水处理系统；烟道、脱硫吸收塔本体（包括楼梯、平台、栏杆、基础预埋件）、内部件（喷淋层、喷淋层喷嘴、除雾器及冲洗系统、塔内管道及支吊架）；变压器、配电柜、照明系统、接地、通讯、自控系统组成。第二章 施工应遵守的规范、规定序号名 称标 准 号1电力建设施工及验收技术规范(建筑工程篇)SDJ 69-872电力建设施工及验收技术规范(水工结构工程篇)SDJ 280-903电力建设施工及验收技术规范(火力发电厂焊接篇)DL/T 5007-924电力建设施工及验收技术规范(热工仪表及控制装置篇)SDJ 279-90SDJ 5011-925电力建设施工及验收技术规范(火力发电厂化学篇)DLJ 58-816电力建设施工及验收技术规范(管道篇)DL 5031-947电力建设施工及验收技术规范(管道焊接接头超声波检验篇)DL/T 5048-958电力建设施工及验收技术规范(钢制承压管道对接焊焊接接头射线检验篇)DL/T 5069-969电力建设施工质量验收及评定规程J420200510火电施工质量检验及评定标准（第四篇 汽机）（83）水电基火字第137号11火电施工质量检验及评定标准(第五篇 电气装置)(83)水电基火字第137号12火电施工质量检验及评定标准热控篇 (1998版)电综(1998)145号13火电施工质量检验及评定标准 管道篇 (2000版)国 电 电 源2001116号14火电施工质量检验及评定标准(焊接篇)建质(1996)111号15火电施工质量检验及评定标准(第十篇 加工配制)(83)水电基火字第137号16火电工程调整试运质量检验及评定标准建质(1996)111号17电气装置安装工程高压电器施工及验收规范GBJ 147-9018电气装置安装工程电力变压器,油浸电抗器,互感器施工及验收规范GBJ 148-9019电气装置安装工程电气设备交接试验标准GB 50150-9120电气装置安装工程电缆线路施工及验收规范GB 50168-9221电气装置安装工程接地装置施工及验收规范GB 50169-9222电气装置安装工程旋转电机施工及验收规范GB 50170-9223电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50171-9224电气装置安装工程蓄电池施工及验收规范GB 50172-9225电气装置安装工程低压电器施工及验收规范GB 50254-9626电气装置安装工程起重机电气装置施工及验收规范GB 50256-9627火力发电厂基本建设工程启动及竣工验收规程（1996版）电建1996159号28机械设备安装工程施工及验收规范TJ23129钢结构高强度螺栓连接的设计、施工及验收规程JGJ829130钢结构工程施工质量验收规范GB 50205-200131通风与空调工程施工与验收规范GB 50243-200232给水排水构筑物施工及验收规范GBJ 141-9033钢筋焊接及验收规程JGJ 18-9634建筑电气安装工程施工质量验收规范GB 50303-200235火力发电厂热力设备和管道保温材料技术条件及检验方法SDJ 68-8536火灾自动报警系统施工及验收规范GB 50166-92第三章 施工方案1石灰石制浆系统安装方案1.1 概述 本电厂烟气脱硫工程石灰石浆液制备系统包括石灰石粉贮存系统和石灰石制浆系统两部分。运来的石灰石粉经卸下称重计量后送入粉仓内贮存，仓内石灰石粉经出料计量给料机,再经电动旋转给料机输入石灰石粉仓内暂时贮存，粉仓内石灰石粉经出料计量给料机送入制浆罐，向制浆罐内加水来调节浆液浓度，并用搅拌器搅拌均匀，然后通过浆液给料泵将制备好的浆液向吸收塔输送。1.2 安装方案 (A) 力能配备 作业区域内电源集中控制，作业区域布置电源开关柜，各机械用空气开关控制，电动工具使用时配移动电源盘，电焊机集中布置，汽车吊为配合机械。 (B) 作业方案及作业方法a 作业方案 粉仓组成筒圈后具有一定的刚度，可在地面上按吊装设备的起升能力，将筒壁制成数个圆圈筒段，为防止筒圈变形，可用十字形吊梁方法吊装。b 注意事项 安装前应对设备进行检查，发现有损坏处要及时纠正。 每一层壁板焊接完毕后，应立即进行焊缝检查和打磨作业，然后方可起升。 壁板装配时随时检查每块板曲率大小，若变形超标须及时校正，同时应测量每块壁板垂直度，符合要求后予以定位点固。壁板安装完毕后，其上口水平允许偏差不大于2mm，在整个圆周上任意两点的水平偏差不大于6mm。壁板铅垂允许偏差不大于3mm。上口任意点半径的允许偏差不大于15mm。装配前用弦长2m样板检查其圆度，样板与受检处间隙小于2mm。（2） 其它设备及管道、阀门等安装利用汽车吊按照设备安装要求进行安装。对于计量设备的安装应严格、规范、精心、细致，确保计量装置的准确性。1.3 石灰石粉仓安装（1） 作业顺序石灰石粉仓仓体安装钢结构安装仓顶排气过滤装置安装电动旋转给料机安装出料计量给料机安装其它辅助设备及管道阀门等安装。（2） 施工机械配置本系统内布置汽车吊作为设备吊装机械。（3） 石灰石粉仓安装 (A) 力能配备作业区域内电源集中控制，作业区域布置电源开关柜，各机械用空气开关控制，电动工具使用时配移动电源盘，电焊机集中布置，汽车吊为主吊机械。 (B) 作业方案及作业方法a 作业方案首先安装支承构架，再用汽车吊配合将卧式的仓体竖立，就位于支承构架上，找正、定位、施焊，接着安装平台扶梯，进行其它辅助设备的安装。b 作业方法 支承构架安装：基础验收基础找平基础放线支承构架立柱安装构架支撑连接构架上平面找平。 脚手架搭设：在支承构架四周搭设脚手架，在支承构架上平面下约1000mm左右位置铺设一环形作业通道。 仓体安装：利用仓体顶部设备安装吊耳为吊点，穿引钢丝绳，汽车吊为主吊机械，利用仓体下部吊耳或直接捆绑钢丝绳，用小汽车吊辅助吊装，缓慢将仓体竖立，待设备稳定后将汽车吊脱钩，转动大汽车吊将设备就位于支承上，缓慢放下，用仪器两个方向测量垂直度，再定位、点固，微微松下，焊接后，脱钩。 其它设备安装及平台扶梯安装。 严密性试验。c 安全事项 两台吊车抬吊时，应保持相互间的协调一致，由专人负责统一指挥。 设备竖立应在空中进行，设备上须带控制绳，防止设备窜位。 设备就位前安装区内不得站人，待设备稳定后，工作人员方可接近设备。 捆绑点应注意保护设备。1.4 石灰石制浆系统安装（1） 作业顺序制浆罐本体安装搅拌器安装高低料位计、流量计和密度计等安装浆液给料泵安装附属管道、管件及阀门、支架等安装（2） 施工机械配置本系统内布置两台汽车吊作为设备吊装机械。制浆罐采用汽车吊吊装，其它设备用16t汽车吊进行。（3） 制浆罐安装此设备整体安装，基础清理基础找平划线设备就位测量连接。（4） 搅拌器安装搅拌器整体安装于制浆罐内，按照设备安装要求进行定位。（5） 高低料位计、流量计、密度计等安装各种计量器须保持垂直，并按要求位置安装。（6） 制浆罐封顶：所有罐内设备安装完毕后，清理罐内杂物，再将罐顶封好。（7） 浆液给料泵安装 (A) 泵安装前，核对型号、规格、附件、备品数量及技术资料。 (B) 按照基础定位标识，调整泵的定位方向、标高、纵横中心，进行一次灌浆。 (C) 一次灌浆养护期满后，调整中心、水平度及对轮，紧固地脚螺栓。 (D) 用电焊点牢垫铁，清除灌浆部位的油污、油漆，进行二次灌浆。 (E) 二次灌浆养护期满后，复找对轮中心，紧固地脚螺栓到设计力矩。（8） 其它设备及管道、管件、阀门等安装。2 皮带输送机安装方案普通带式输送机的结构如图，它由驱动装置、传动滚筒、张紧装置、输送带、平形托辊、槽形托辊、机架、导料槽、改向滚筒等组成。2.1带式输送机安装基准的设置和测量带式输送机的安装基准有纵向中心线、驱动装置纵向和横向中心线、头轮（或电动滚筒）和尾轮的横向中心线、头轮（或电动滚筒）和尾轮的标高等。2.1.1带式输送机的纵向中心线：视安装现场的具体情况，可将经纬仪架在带式输送机的头部或尾部的纵向中心线处，如下图所示为架设于尾部的情况，向头部中心投点即是带式输送机的纵向中心线。2.1.2驱动装置纵向和横向中心线、头轮（或电动滚筒）和尾轮的横向中心线处，将经纬仪旋转900定出横向中心线心。2.1.3标高基准点：在带式输送机的头架和尾架附近的适当地方埋设标高基准点，并用水准仪测出基准点的高程，作为安装依据，基准点可埋设于设备混凝土基础上，也可标注在厂房或皮带廊的建筑结构上。2.1.4支腿的纵向和横向中心：根据带式输送机的纵向中心，在两侧用墨线弹出支腿的中心线，再按照安装图纸的尺寸，画出各支腿的位置线。2.2带式输送机的安装方法要点2.2.1驱动装置安装：对于有电动机、减速机驱动装置的带式输送机，应首先安装驱动装置。安装时按有关施工及验收规范计算垫铁规格和数量，可用研磨法、座浆法或无垫铁法安装垫铁。对于用电动滚筒与头架一起安装。2.2.2头架（传动滚筒）和尾架（改向滚筒）安装：头架和尾架安装时，按照已测出的纵向中心线和标点，可用线架拉钢丝为安装测量依据，用线锤测量纵向中心，也可用激光经纬仪作为测量仪器，对于有倾角的带式输送机的安装测量更加直观、方便和精确。2.2.3支腿安装：两侧用墨线弹出支腿的中心线和横向位置线，确定每个支腿的位置，支腿对基础或建筑物的垂直度应用直角尺测量。2.2.4中间架安装：应根据标高控制点进行，个别控制点有偏差时，用目测成一条直线的方法调整。用激光经纬仪作为测量仪器时，可根据光束进行。中间架可先安装一侧，另一侧安装时保证和已安装的一侧成水平，测量方法可用平尺、框式水平仪进行。在中间架上钻制托辊支架固定螺栓孔时，最好用样板画线确定孔的位置。2.2.5托辊安装：托辊安装后，其横向中心线必须垂直输送机的纵向中心线，托辊两端应保持水平，用直角尺进行检查。各组托辊上表面母线应位于同一平面上或同一半径的圆弧上，应用目测法或拉粉法进行检查。2.3胶带布放胶带布放分单层布放法和双层布放法两种，可视输送带的宽度大小、胶带机的长短、胶带机水平或倾斜布置、场地的宽窄等条件选用。一般情况下，宽度较小或长度较短的带式输送机采用单层布放法，长距离输送机及大坡度输送机尽量采用双层布放法。2.4输送带连接方法2.4.1热硫化连接：帆布、人造纤维、化纤织物芯层橡胶输送带，可采用热硫化法连接，也可用常温法连接。钢绳芯橡胶输送带应采用热硫化法连接，其接头型式、尺寸和硫化工艺，以及所用胶浆均应按橡胶输送带制造厂家规定选用。2.4.2钢绳芯输送带的接头方式钢绳芯输送带均采用硫化接头。如果钢绳间距能放入另一根钢绳并保留必要的中间胶（大于1.5mm），可以采用一级搭接，否则只能采用二级或三级错位搭接。此时接头长度增加，强度保持率下降。2.5空负荷试运转应符合下列要求：2.5.1当输送带接头强度达到要求后，方可进行空负荷试运转，2.5.2拉紧装置调整应灵活，当输送机启动和运行时，滚筒均不应打滑；2.5.3当输送带运行时，其边缘与托辊侧辊子端缘的距离应大于30mm。2.6负荷试运转应符合下列要求：2.6.1整机运行应平稳，应无不转动的辊子；2.6.2清扫器清扫效果应良好；刮板式清扫器的刮板与输送带接触应均匀，并不应发生异常振动；2.6.3卸料装置不应产生颤抖和撒料现象。3增压风机吊装、就位方案3.1基础检查划线检查基础的外观质量及纵、横中心线、外形尺寸、标高等，其偏差应在技术文件规定的范围内，根据图纸划出安装轴线及地脚螺栓中心线，并检查地脚螺栓预留孔中心误差是否超标。3.2地脚螺栓检查地脚螺栓在设备安装初找正后一次灌浆固定在地脚螺栓预留孔中，在设备精找正时，已不能移动，所以对地脚螺栓的检查应特别仔细，检查地脚螺栓顶部标高，中心距、垂直度，应符合规定要求。每个地脚螺栓两边要各放一组垫铁。3.3垫铁配制根据设备的轴中心安装标高及基础高程确定垫铁厚度，根据风机重量及基础形式，确定垫铁组数，每组垫铁由一付斜垫铁和一块平垫铁组成，斜垫铁斜度为：1：101：20，薄边不小于4mm，每组垫铁不能超过3块。在地脚螺栓两边浇筑膨胀砼，在膨胀砼凝固前预埋平垫铁，要求垫铁之间相互水平，垫铁表面平整与混凝土接触表面均匀，接触面积大于75%长度且宽出基框20mm。3.4下风壳安装在转子部件安装前，先进行下风壳、下辅助风壳安装，以利于以后的部件安装，否则，下风壳就位将非常困难。3.5轴承安装轴承安装其纵、横、标高、水平误差应符合规定，主轴水平偏差不大于轴长的0.2/1000，轴承找正完毕后，拧紧地脚螺栓，拆开轴承上盖，准备进行转子组件的安装。3.6转子安装转子安装前，检查叶轮的旋转方向是否符合设计要求，检查叶轮的轴向、径向晃动应不大于0.2mm，动叶应灵活，开关方向正确。3.7上风壳、上辅助风壳安装风壳的安装其出口的方向和角度应正确，上、下风壳法兰用螺栓拧紧后轴与机壳的密封间隙符合规定，调整风壳位置使得子口间隙符合技术文件规定，拧紧地脚螺栓。3.8电机安装在电机轴和主轴两联轴节的径向上各固定一只磁性百分表，调整电动机位置及标高，使联轴器中心误差符合质量标准规定，两半联轴节的端面和圆周的偏差不大于0.05mm，联轴器找正后拧紧电机的地脚螺栓。在机械安装结束后，用小锤轻击检查垫铁，无松动现象，再将各层垫铁点焊牢固，连成整体后，进行二次灌浆。在二次灌浆层强度达到设计强度的70%以上时，再进行联轴器中心的二次复查找正和地脚螺栓的再次紧固，最后进行联轴节的连接、对轮保护罩的安装。3.9静叶调节油、轴承润滑油系统安装按图纸要求进行管道安装，要求管子敷设整齐美观大方，牢固可靠，管子内部洁净，对管路系统进行水压试验和油冲洗，尽可能早日进入油循环，冲洗油系统管路。4石膏脱水系统安装方案1.2 概述吸收塔出来的浓度较稀的石膏浆，经浆液泵打出送入水力旋流器浓缩后进入真空带式过滤器脱水成含水量小于10%的石膏粉状晶粒，再经皮带运输机存入石膏库内。1.3 安装顺序应尽力考虑室内合理为准，确保吊车的合理利用，人员不拥挤，因此可以先大设备安装，再安装小设备，先里后外，兼顾工艺流程的顺序安装设备，最后管道安装、连通，管道水压试验。1.4 真空带式过滤器安装1.4 作业方案利用行车为起吊机械，在皮带机构架上选择八点为吊点（每侧四点），根据吊点位置计算钢丝绳长度，确保吊装过程中设备处于水平位置。就位后，找平，连接，调整皮带的松紧度，再安装附件。1.4 作业方法（1） 清理基础基础找平放中心线（2） 吊点选择吊点临时加固穿钢丝绳试吊。试吊时，将设备缓慢吊起，确保每根钢丝绳均受力，观察设备受力变形情况（不得超标），如无问题，待设备距离地面100mm平稳5分钟后开始吊装。（3） 设备缓慢起升至1米高度行车沿轨道纵向行驶至设备吊孔边缘起升设备至安装平台上500mm高度行车继续纵向行驶至设备横向中心线位置行车横向行驶至安装位置调整设备方向与安装位置一致缓慢下降至基础上对中心、调水平松钩连接固定。（4） 过滤器上皮带调整，可调整滚筒中心来确保皮带松紧适宜。（5） 附件安装。44真空皮带机安装方案4.4.1真空皮带脱水机主要由室内检修电动葫芦吊装、安装。真空皮带脱水机安装顺序1)基础检查划线检查基础的外观质量及纵、横中心线、外形尺寸、标高等，其偏差应在技术文件规定的范围内，根据图纸划出安装纵横中心线。2)头、尾部滚筒及皮带悬挂利用真空皮带脱水机检修电动葫芦，把头、尾部滚筒及皮带悬挂在基础纵向中心线正上方，头、尾部滚筒必须穿于皮带中，且位于皮带两端，悬挂高度必须比真空皮带脱水机构架高。3)构架安装构架中心和基础中心要对正，垂直、水平杆件要横平竖直，标高误差10mm。4)转动部件安装挂于空中的头、尾部滚筒及皮带缓慢降低到安装高度，找正好头、尾部滚筒，安装横梁，然后安装皮带及滤布托辊，最后调整好皮带的张紧度。5)真空箱安装把真空箱安装于皮带下方的横梁中心槽内，找正、找平真空箱。6)皮带钻孔先划出皮带中心线，然后划出钻孔位置，用电钻钻孔。7)滤布铺设5 泵和风机的安装方案3.3.1.1 安装程序设备开箱检验基础验收、处理，垫板安装设备底座翻转灌浆（需要时）设备及驱动机吊装就位初找正地脚螺栓孔一次灌浆精找同心度二次灌浆解体检查、清洗、测隙、回装单体试车3.3.1.2 泵类设备安装5.2.1 泵类设备在进行安装找正时，要按照规范及说明书要求进行。5.2.2 驱动机与泵连接时，应以泵的轴线为基准找正；驱动机与泵之间有设备连接时，应以中间设备轴线为基准找正。5.2.3 管道与泵连接后，应复查泵的原找正精度，当发现管道连接引起偏差时，应调整管道。5.2.4 管道与泵连接后，不得在其上进行焊接工作，防止焊渣进入泵内。5.2.5 对公用底座泵，调整联轴节对中时，在驱动机下宜垫置耐腐蚀材料薄片，若没有则用铜皮，对中应符合随机说明书要求及规范。5.2.6 泵安装时，其水平度应符合说明书要求，若无具体要求，则整体安装的泵：纵向水平度不应大于0.1/1000，横向水平偏差不应大于0.2/1000，解体安装的泵：纵横向水平偏差不应大于0.05/1000，并应在水平中，分面、轴的外露部分，底座的水平加工面上进行测量。5.2.7 泵的拆洗与检查应按说明书和规范要求，检查泵体密封环与叶轮密封之间的径向间隙，支撑环与轴密封，检查前后轴承轴向间隙。对于滑动轴承应检查轴瓦与轴颈的顶、侧间隙，检查轴瓦盖与上瓦盖背紧力，对于滚动轴承应检查轴瓦与轴颈的顶、侧间隙，检查轴承盖与瓦背紧力，检查膨胀端轴承与轴承座端盖间的轴向间隙，泵的轴封件应符合说明书及规范要求，装好轴封后检查转子的轴向是否符合要求。5.2.8 泵试转前应按说明书要求加入规定标号、数量的润滑油，并检查各部位有无松动。5.2.9 泵试运转过程中，转子及各运动部位运转应正常，不得有异常声响和摩擦现象。5.2.10 试运转时，滑动轴承的温度不应大于70；滚动轴承的温度不应大于80；特殊轴承的温度应符合设备技术文件的规定。5.2.11 泵在额定工况点连续试运转时间不应小于2h，其它特殊要求的泵试运转时间应符合设备技术文件的规定，泵停车后，应及时放净泵内积存的液体，防止锈蚀和冻裂。3.3.1.3 风机安装5.3.1 风机的安装其基础、消音装置和防震装置应符合设备技术文件要求。5.3.2 风机的清洁应将机壳和轴承箱拆开并清洗转子、轴承箱体和轴承。5.3.3 风机轴承箱的找正应与底座紧密结合，整体安装的轴承箱的纵、横向安装水平偏差不应大于0.1/1000，其测量应在轴承箱中分面上进行，如是左右分开式的轴承箱，每个轴承箱中分面的纵向安装水平偏差不应大于0.04/1000，横向安装水平偏差不应大于0.08/1000，而主轴轴颈处的安装水平偏差不应大于0.04/1000。5.3.4 电动机与风机找正时，两半联轴器之间的间隙，应符合设备技术文件规定，对具有滑动轴承电动机，应在测定电机转子的磁力中的位置后再确定联轴器间隙，其联轴器径向位移不应大于0.025mm，轴向倾斜度不应大于0.2/1000。5.3.5 风机试运转前应按规定加注润滑油，盘动转子不得有碰刮现象，并关闭进气调节门。5.3.6 风机运转正常后，首先进行调节门开度为05之间的小负荷运转，时间不小于20min，待小负荷运转正常后，再逐渐开大调节门，直至规定负荷为止，连续运转时间不小于2h。5.3.7 试运转中，滚动轴承温升不得超过环境温度40，滑动轴承温度不得超过65，轴承部位的振动速度有效值不应大于6.3mm/s。6布袋除尘器安装方案6.1 安装程序： 除尘器基础底部钢结构灰斗中箱体上箱体集气箱灰斗装置气路系统输入系统滤袋袋笼喷吹管脉冲控制仪刷漆；可根据运输及安装现场进行部件组合安装。除尘器的安装必须符合袋式除尘器安装技术要求与验收规范（JB/T8471-96）6.2设备安装注意事项6.2.1设备安装的场地要求平整，基本牢固。6.2.2 严格按设备安装顺序进行，每一步都必须进行质量检验，确保无误后方可进行下一步安装。6.2.3设备吊装要注意防止变形。箱体和灰斗（箱体）之间应严密不得漏风。6.2.4滤袋安装后，要注意避免脚踏，勿压袋口以免造成滤袋脱落。注意：滤袋安装时必须停止一切电，气焊工作，以防火星烧坏滤袋。6.2.5安装袋笼时，必须保证袋笼与花板面垂直放入，不偏斜，以免使滤袋脱落或损坏袋口造成漏气。6.2.6 滤袋不得有任何损坏。6.2.7气路组装部分，要求管路内必须洁净。6.2.8设备安装完毕后，必须对所有需加润滑油处加油。6.2.9供清灰用的压缩空气，须经气水分离器脱去水和油。除尘器集气装置要有压力表和排污阀。 6.3基础核验：6.3.1依据技术协议中的要求，进行基础验收。标高偏差不得大于20mm，水平偏差不大于10mm，径向偏差为50mm。验收合格后，进行下道工序的施工。6.3.2钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓顶约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。 6.3.3支撑吊装：支撑吊装要在柱子复核完成后进行，支撑吊装时采用两点对称绑扎起吊就位安装。支撑起吊后距柱基准面100MM时徐徐慢就位，待支撑吊装就位后进行对接，校正调整，然后固定连接。支撑吊装时随吊随用经纬仪校正，有偏差随时纠正。 6.4安装校正 6.4.1钢柱校正：钢柱垂直度校正用经纬仪检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度，柱脚校正无误后立即紧固地脚螺栓。6.4.2支撑校正 ：支撑轴线和垂直度的测量校正，校正采用倒链进行，校正后立即进行固定。 6.5高强螺栓施工 ：6.5.1高强螺栓在施工前必须有材质证明书（质量保证书）。 6.5.2高强螺栓设专人管理妥善保管，不得乱扔乱放，在安装过程中，不得碰伤螺栓及污染脏物，以防扭距系数发生变化。 6.5.3高强螺栓要防潮、防腐蚀。 6.5.4安装螺栓时应用光头撬棍及冲钉对正上下（或前后）连接板的螺孔，使螺栓能自由投入。 6.5.5若连接板螺孔的误差较大时应检查分析酌情处理，若属调整螺孔无效或剩下局部螺孔位置不正，可使用电动绞刀或手动绞刀进行打孔。 6.5.6在同一连接面上，高强螺栓应按同一方向投入，高强螺栓安装后应当天终拧完毕。 6.6整体设备安装：6.6.1整体设备由发包方代购，设备到场后，施工单位派专人会同、发包方现场负责人按照清单开箱检查验收。6.6.2采用汽车吊（或电动葫芦）进行吊装。安装过程中，由专业人员指导，严格按照规范和设计要求施工，以确保设备的正常运行。6.7运输： 6.7.1构件编号前，将各种符号转换成设计图面所规定构件编号，并用笔（油漆）或粘贴纸标注于构件的规定部位，以到现场时识别。 6.7.2在搬运过程中注意对构件和涂层的保护，对易碰撞的部位应提供适当的保护。 6.7.3搬运后的构件如发生变形损坏，应及时进行修补，以确保发运前构件完好无损。7 管道、阀门安装方案7.1 安装程序防腐绝热 中间交接 施工方案 开工报告 现场准备 材料发放 方案交底 施工准备 焊材的管理 领料 标记移植 下料预制 焊接 焊缝外观检查 无损检测 阀门试压 安装 返修 三查四定 压力试验 气密试验 吹扫 系统联动 图纸会审 备料计划 材料验收 7.2 作业方法7.2.1 材料验收（1） 全部管子应进行外观检查，其表面应无裂纹、结疤、麻点、夹杂物、折皱、重皮、划痕、严重锈蚀等缺陷。对玻璃钢复合管不能有压碎、断裂、凿痕等现象。（2） 各种材质与规格的管子应按规范规定进行检查，检查直径、壁厚、弯曲度等，均应符合材料标准的规定。（3） 全部阀门应做外观检查，检查项目包括： (A) 阀门型号、规格、铭牌、编号、压力等级、材质标注应符合图纸设计要求。 (B) 外部和可见的表面，螺纹、密封面应无损伤、锈蚀现象，铸造阀体应无砂眼、缩孔、气孔、裂纹等有害性缺陷，锻体阀件应无裂纹、折皱、重皮、锈蚀、凹陷等。（4） 该批阀门到现场后，应根据该批的同一制造厂、同一规格、同一型号按比例进行抽查强度试验和严密性试验。7.2.2 材料的存放（1） 根据本工程工艺管道材质的区别，各种材质的管道均应分开堆放，碳钢管允许露天存放，但要垫平道木和盖篷布，所有阀门要检查两端口封闭状况，小型管件和阀门要放在货架上。（2） 所有存放的材料均要作出明显标识，注明规格、材质、合格证号、数量等内容。（3） 焊材的存放 (A) 现场设立焊条二级库，有专人看管，库内应装有性能良好的去湿机、通风机、干（湿）温度计及焊条烘烤设备，并挂有产品合格证和校验合格证。 (B) 焊条严格按规范要求分类，按规格摆放整齐，挂标识。 (C) 焊条库应建立一套完整的焊条保管、发放制度。7.2.3 管子加工（1） 所有管子按单线图下料，必须进行钢号移植。各种材质的管道预制时分开进行，预制完毕要作好标记。（2） 切割 (A) 碳钢管道可采用氧乙炔焰或用机械(砂轮切割机)切割下料。 (B) 切割后的坡口要平整，坡口表面要清理干净，碳钢管用锉刀和砂轮机清理。 （3） 坡口的制备及管子的组对22.50202310 (A) 焊接坡口采用V型坡口。坡口形式如右图所示 (B) 对焊壁厚相同的管子、管件时，其内壁要做到平齐，内壁错边量应符合规范规定。 (C) 对焊壁厚不同的管子、管件时，如果厚度差在外表面大于3mm或在内表面大于1.5mm时，按下图修整较厚的管端，在修整较厚的管端，修理的和非修整件之间，修整坡度应小于300。如下图所示：3153.015 7.2.4 预制（1） 根据本工程的施工特点，管道的制作、加工采取在施工现场加工。施工时，在现场搭设一座简易的管道预制场地，以保证管道的预制深度。（2） 管道预制过程中要充分考虑现场条件，按照方便运输和安装的原则来确定预制深度和活口位置，管道预制深度一般为4060%，活口处应留50100mm的下料余量，以便安装时调整，仪表一次元件开孔预制时应按图同时进行加工。（3） 管道组成件应按单线图规定的数量、规格、材质选配，并应按单线图标明管系号和按预制顺序标明各组成件的顺序号。（4） 管道组成件的焊接、无损探伤、加工、组装和检查，应符合规范有关规定。（5） 预制管段应具有足够的刚性，必要时可进行加固，以保证存放及运输过程中不产生变形。（6） 预制完毕的管段，应将内部清理干净，及时封闭管口，保持管内清洁。7.2.5 管道焊接(详见焊接方案)7.2.6 管道、阀门安装（1） 安装原则管道安装顺序本着分片区、分系统，先大直径后小直径，先下层后上层，先难后易，先上管廊后连设备，与设备相连接的管道原则上是从里向外配，以减少焊接应力对设备安装精度的影响，室内与室外管线的碰口应留在室外。（2） 安装要求 (A) 管道在安装前应对设备管口、预埋件、预留孔洞、钢结构等涉及管道安装的内容进行复核。 (B) 与传动设备连接的管道，安装前内部要处理干净，焊接固定管口一般应远离设备，以避免焊接产生应力对传动设备安装精度的影响。 (C) 管道与设备连接前，应防止强力相对，在自由状态下检查法兰的平行度和同轴度。 (D) 安全阀应垂直安装，在投入试运行时，要及时调校安全阀。安全阀的最终调校在系统上进行，开启和回座压力要符合设计文件的规定。 (E) 阀门安装前，按设计文件核对其型号，并按介质流向确定其安装方向。当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装；如以焊接方式安装时，阀门不得关闭。 (F) 管道安装的允许偏差应符合下表的规定：管道安装的允许偏差值项 目允许偏差值（mm）坐 标架 空室 内25室 外15标 高架 空室 内20室 外15水平弯曲度DN1002L/1000最大50DN1003L/1000最大80立管垂直度5L/1000最大30成排管道间距15交叉管间距20（3） 一般管道安装 (A) 管道安装前与管道有关的土建工程已完工，需要配管的设备安装经检验合格，并办理中间交接手续方可进行配管。 (B) 对已预制好的管道进行检查，与图纸核对无误。 (C) 管道应严格按照图纸进行安装，做到横平竖直，有坡度要求的管道，其坡度、坡向应符合设计要求。 (D) 穿越墙体、楼板、道路，一般应加套管，穿墙套管长度不应小于墙体厚度，穿楼板的套管应高出楼面或地面50mm左右，管道与套管的空隙应用石棉绳或其它不能燃烧的材料填充。（4） 与设备相连的管道安装 (A) 与设备相连的管道安装应符合设计和设备制造厂的有关技术要求的规定。 (B) 管道安装应确保不对设备产生附加应力，做到自由对中。 (C) 与设备相连的第一块法兰连接螺栓应松开，呈自由状态，并检查法兰的平行度和同轴度，允许偏差如下：设备转速（rpm）平 行 度同 轴 度3000-60000.15mm0.5mm60000.1 mm0.2 mm (D) 管道最终与设备形成闭合时，应在联轴节上架设百分表监视设备的位移，当转速大于6000 rpm时，其位移应小于0.02mm，当转速小于或等于6000 rpm 时，其位移应小于0.5mm。 (E) 符合要求后应尽快固定好管道及支架，管道上不得承受设计外的任何附加载荷。（5） 塔类设备的配管 (A) 与塔类设备相连的管道安装前，应仔细核对需配管的设备口，设备口的法兰面是否损坏。 (B) 配管时，应将靠近塔上管口的第一个承重支架及时安装调整好，防止设备承受过大的附加载荷。（6） 阀门安装 (A) 核对阀门的规格、型号、材质，并确定安装方向。 (B) 法兰或螺栓连接的阀门应在关闭状态下安装，焊接阀门焊接时不得关闭。 (C) 体积较大，重量较重的阀门安装前应仔细检查操作是否灵活，存在问题在安装前处理好。 (D) 阀门安装要便于操作、维修，符合安全要求的原则，安全阀安装时应保证其铅垂度。（7） 管道支、吊架的制作与安装 (A) 现场制作的管架严格按规范和图纸进行，并涂漆保护。 (B) 所有管架位置，应在单线图中标明。 (C) 管道安装时，应及时固定和调整支架，支架位置应准确，安装应平整牢固，与管子接触应紧密。 (D) 固定支架应按设计文件要求安装，并应补偿器预拉伸之前固定。 (E) 导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支承面中心向反方向偏移，偏移量应为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。 (F) 管道安装使用临时支架时，不得与正式支架位置冲突，并有明显标记，在管道安装完毕后应予拆除。 (G) 管道安装完毕后，应按设计文件规定逐个核对支架的形式和位置。7.2.7 管道的试压冲洗（1） 为了减少吹扫时增加的临时管线，节省试压吹扫时间，提高试压吹扫合格率，管道试压、吹扫工作按系统、片区、压力等级进行，试压、吹扫前必须编制方案指导施工。（2） 压力试验时，无关人员不得进入。压力试验完毕，不得在管道上进行修补。（3） 压力试验前，应具备下列条件： (A) 试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。 (B) 焊缝和其它待检部位尚未涂漆和绝热。 (C) 管道上的膨胀节已设置了临时约束装置。 (D) 试验用压力表已经校验，并在周期内，其精度不得低于1.5级，表的满刻度值应为被测最大压力的1.5-2倍，压力表不得少于两块。 (E) 符合压力试验要求的液体或气体已备齐。 (F) 按试验要求，管道已经加固。 (G) 待试管道与无关系统已用盲板或采取其它措施隔开。 (H) 待试管道上的安全阀及仪表元件等已经拆下或加以隔离。 (I) 试验方案已经批准，并进行了技术交底。（4） 水压试验应遵守下列规定： (A) 根据图纸要求确定管道试验压力,试验前，注水时应排尽空气。 (B)
