塑料工程师应知应会常识.docx

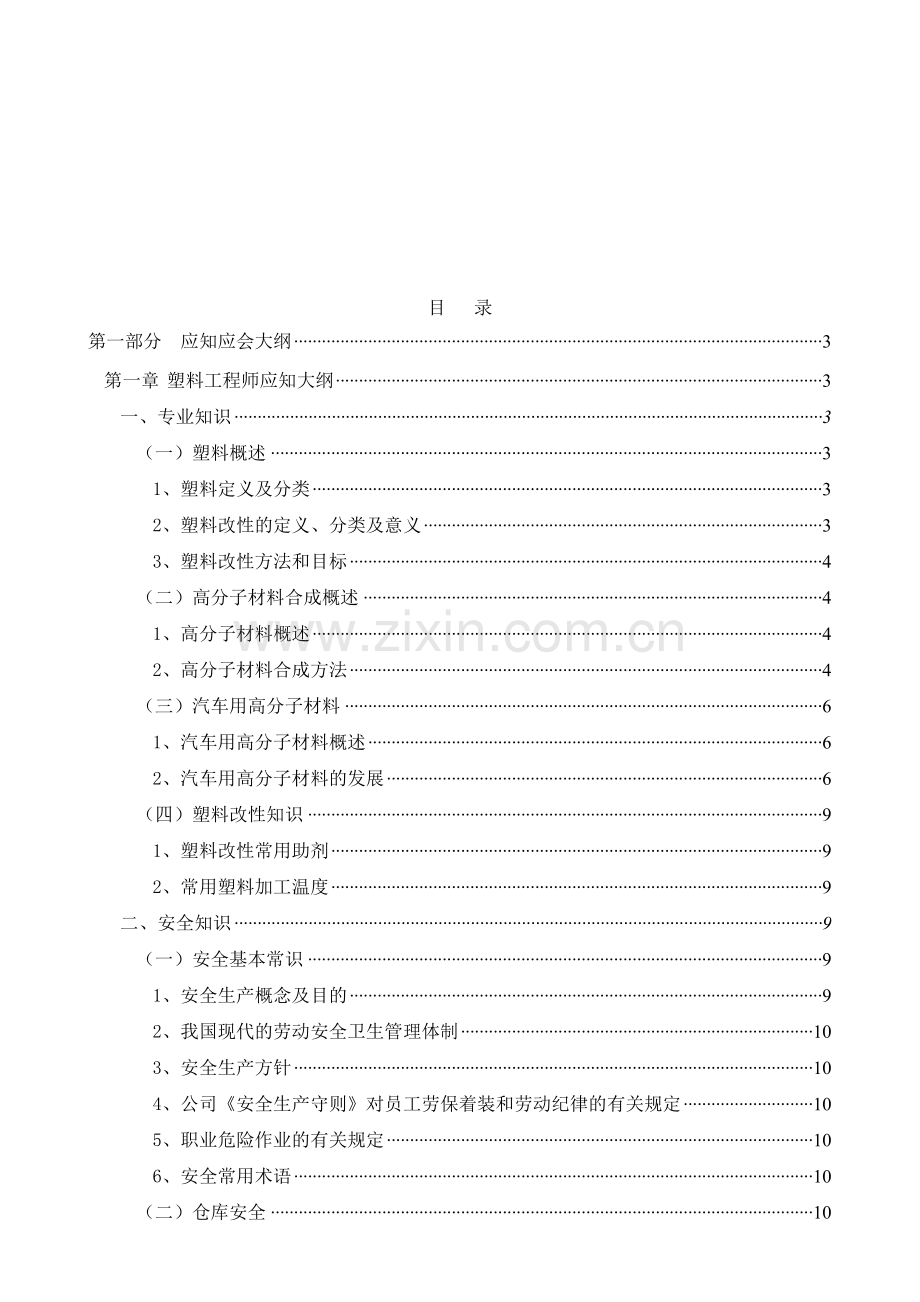

目 录
第一部分 应知应会大纲 3
第一章 塑料工程师应知大纲 3
一、专业知识 3
（一）塑料概述 3
1、塑料定义及分类 3
2、塑料改性的定义、分类及意义 3
3、塑料改性方法和目标 4
（二）高分子材料合成概述 4
1、高分子材料概述 4
2、高分子材料合成方法 4
（三）汽车用高分子材料 6
1、汽车用高分子材料概述 6
2、汽车用高分子材料的发展 6
（四）塑料改性知识 9
1、塑料改性常用助剂 9
2、常用塑料加工温度 9
二、安全知识 9
（一）安全基本常识 9
1、安全生产概念及目的 9
2、我国现代的劳动安全卫生管理体制 10
3、安全生产方针 10
4、公司《安全生产守则》对员工劳保着装和劳动纪律的有关规定 10
5、职业危险作业的有关规定 10
6、安全常用术语 10
（二）仓库安全 10

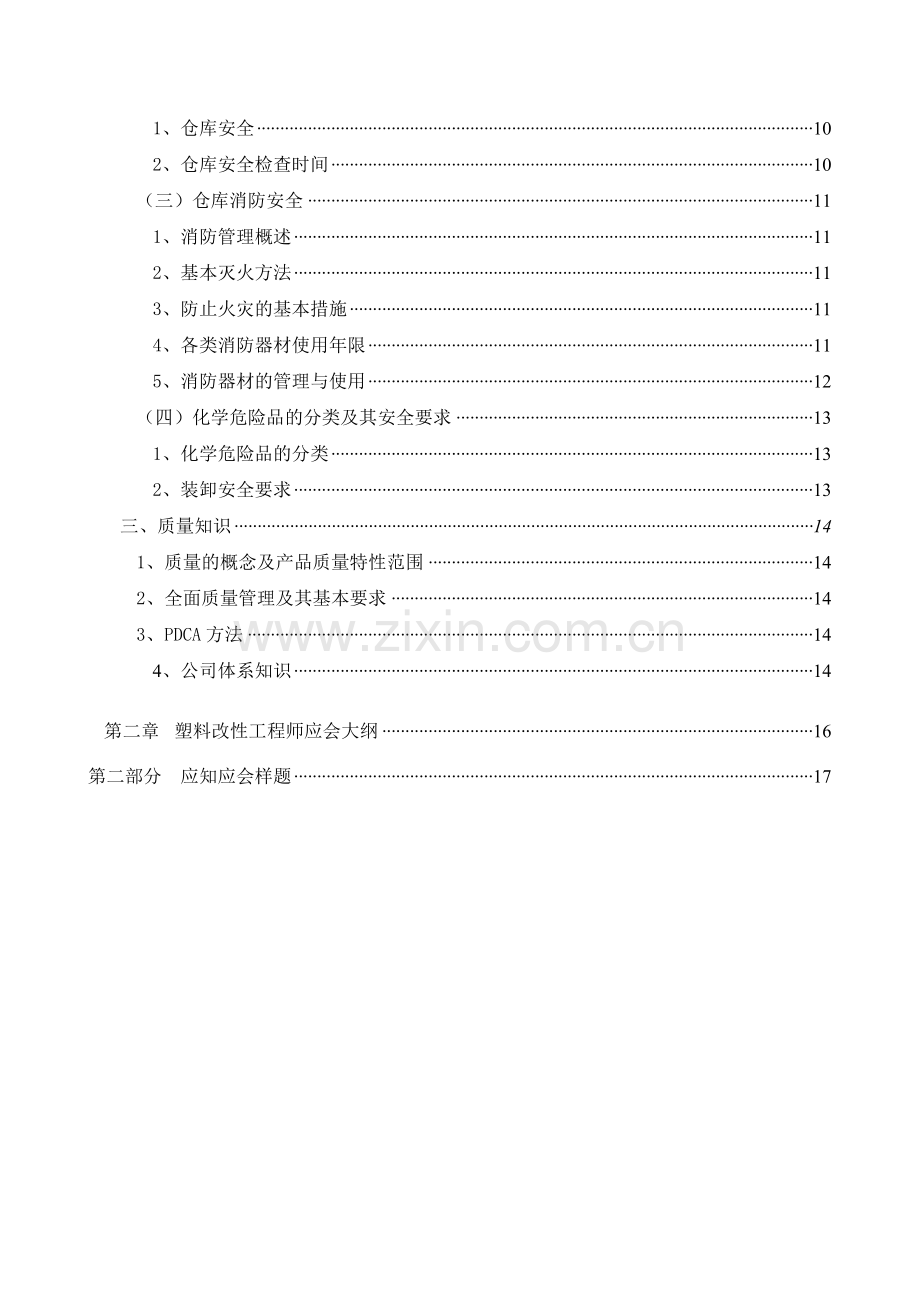

1、仓库安全 10
2、仓库安全检查时间 10
（三）仓库消防安全 11
1、消防管理概述 11
2、基本灭火方法 11
3、防止火灾的基本措施 11
4、各类消防器材使用年限 11
5、消防器材的管理与使用 12
（四）化学危险品的分类及其安全要求 13
1、化学危险品的分类 13
2、装卸安全要求 13
三、质量知识 14
1、质量的概念及产品质量特性范围 14
2、全面质量管理及其基本要求 14
3、PDCA方法 14
4、公司体系知识 14

第二章 塑料改性工程师应会大纲 16
第二部分 应知应会样题 17

第一部分 应知应会大纲
第一章 塑料工程师应知大纲
一、专业基础知识
（一）塑料概述
1、塑料定义及分类
1.1 塑料的定义
塑料为合成的高分子化合物{聚合物(polymer)}，又可称为高分子或巨分子(macromolecules)，也是一般所俗称的塑料(plastics)或树脂(resin)，
1.2 塑料分类
1.2.1 按使用特性分类
根据各种塑料不同的使用特性，通常将塑料分为通用塑料、工程塑料和特种塑料三种类型。
1.2.2 按理化特性分类
根据各种塑料不同的理化特性，可以把塑料分为热固性塑料和热塑料性塑料两种类型
2、塑料改性的定义、分类及意义
2.1 塑料改性的定义
改性塑料,是指在通用塑料和工程塑料的基础上，经过填充、共混、增强等方法加工,提高了阻燃性、强度、抗冲击性、硬度、韧性等方面的性能的塑料制品。
2.2 塑料改性的分类
塑料改性可分为：(1) 增强改性；(2) 增韧改性；(3) 填充改性；
(4) 阻燃改性；(5) 耐老化改性；(6) 塑料加工性能改性；(7)收缩率改性；(8) 耐热性改性 (9) 电性能改性。(10)机械性能改性（11）耐腐蚀改性
2.3 塑料改性的意义
通常化工合成的塑料不能满足使用要求时，就需要对其有针对性的改性。在通用塑料和工程塑料的基础上，经过填充、共混、增强等方法加工,提高了阻燃性、强度、抗冲击性、韧性等方面的性能的塑料制品。
3、塑料改性方法和目标
3.1改进塑料的密度
3.1.1降低塑料的密度
降低塑料的密度是指通过适当的办法，使塑料原有的相对密度下降，以适应不同应用场合的需要。降低塑料的密度方法有发泡改性、添加轻质填料及共混轻质树脂三种。
发泡降低塑料的密度
塑料制品的发泡成型是降低其密度的最有效方法。而添加轻质添料和共混轻质树脂两种改性方法，只能小幅度地降低密度，其降幅一般只有50%左右，最低相对密度只能达到0.5左右。塑料发泡制品的密度变化范围很广范，相对密度最低可达到10-3。
添加轻质填料降低塑料的密度
这种方法使密度降低幅度比较小，一般最低可下降到相对密度0.4—0.5左右。填料的相对密度大都比塑料大，比塑料相对密度小的填料品种只有如下几种。
（1）微珠类
a、  玻璃中空微球（漂珠）　相对密度为0.4—0.7，主要用于热固性树脂；
b、  酚醛微珠　相对密度为0.1。
（2）有机填料类
a、 软木粉　相对密度0.5，表观密度0.05—0.06；
b、纤维粉屑、棉屑　相对密度0.2—0.3；
c、果壳农作物　如稻草粉、花生粉及椰壳粉等。
轻质填料的加入量一般在50%以下，以不严重影响其原有性能为原则。
共混轻质树脂降低塑料的密度
这种方法的降低幅度更小，一般只适合于相对密度较大的塑料选用，如氟塑料、POM、PPS、HPVC、PA66、PI及热固性塑料等。
可选用的轻质塑料指相对密度为1以下的几种树脂，如聚4-甲基戊烯-1、EPR（乙丙共聚物）、 PE类、PP类、EVA等。加入量以不影响塑料的其它性能为主中，一般为20%—40%左右。
3.1.2提高塑料的密度
提高塑料的密度是使原树脂相对密度升高的一种方法，主要为添加重质填料和共混重质树脂。
添加重质填料提高塑料的密度
(1)      金属粉
(2)      重质矿物填料
共混重质树脂提高塑料的密度
此种方法提高幅度比较小，一般最高只能达到50%左右。主要适于一些轻质树脂如PE、PP、PS、EVA、PA1010及PPO等。
常加入的重质树脂有：PTFE、FEP、PPS及POM等。

3.2改进塑料的透明性
3．2．1塑料的透明性描述
衡量一种材料的透明性好坏，有许多性能指标都需要考虑。常用的指标有：透光率、雾度、折光指数、双折射及色散等。在上述指标中，透光率和雾度二个指标主要表征材料的透光性，而折光指数、双折射及色散三个指标主要用于表征材料的透光质量。一种好的透明性材料，要求上述性能指标优异且均衡。
（1）透明性树脂
主要包括：PMMA、PC、PS、PET、PES、J.D系列、CR-39、SAN（又称AS）、TPX、HEMA及BS（又称K树脂）等。
其中PES为聚醚砜，J.D系列光学树脂为PES的共聚衍生物，SAN为苯乙烯/丙烯腈共聚物，TPX为聚甲基戊烯-1，BS为25%丁二烯/75%苯乙烯共聚物，CR-39为双烯丙基二甘醇碳酸酯聚合物，HEMA为聚甲基丙烯酸羟乙酯。
（2）半透明树脂
主要包括PP和PA两种。
（3）不透明树脂
主要包括ABS、POM、PTFE及PF等。
3．2．2改进塑料透明性的原理
塑料的透明性大小与其制品的结晶度大小和结晶结构有关，因此，通过控制制品的不同形态结构，可以改善其透明性。
控制结晶质量
（1）晶型
（2）球晶含量
（3）晶体尺寸
（4）晶体规整性
添加改进塑料的透明性是指在透明树脂中加入小分子物质，从而改善其透明性的方法。利用这种方法可提高透光率、折射率，降低双折射。
添加成核剂
添加成核剂是增大透明树脂透光率最有效的一种方法。
成核剂是一种可以促进结晶的小分子物质。它在树脂中可以起到晶核的作用，使原有的均相成核变成异相成核，增加结晶体系内晶核的数目，使微晶的数量增多，球晶数目减少，从而使晶体尺寸变细，树脂的透明性提高。
3.3改性塑料的硬度和柔性
3．3．1硬度的概念及表示方法
硬度是指材料抵抗其它较硬物体压入其表面的能力。
硬度值的大小是表征材料软硬程度的有条件的定量反映，它不是一个单纯而确定的物理量。硬度值的大小不仅取决于材料的本身，而且取决于测试条件和测定方法，即不同的硬度测量方法，对同一种材料测定的硬度值不尽相同。因此，要比较材料之间的硬度大小，必须用同一种测量方法测量的硬度值，才有可比性。
常用于表示硬度的方法有如下几种。
a、  邵氏硬度
b、  洛氏硬度
c、  莫氏硬度
3．3．2添加改进塑料的硬度
添加改进塑料的硬度是指在塑料中加入硬质添加剂的一种改性方法。常用的硬度填加剂为刚性无机填料及纤维。
添加刚性无机填料
表面处理改进塑料的硬度
塑料的表面硬度改进方法是指只改善塑料制品外表的硬度，而制品内部的硬度不变。这是一种低成本的硬度改进方法。
这种改性方法主要用于壳体、装饰材料、光学材料及日用品等。这种改性方法主要包括涂层、镀层及表面处理三种方法。
共混与复合改进塑料的硬度
3．3．3共混改进塑料的硬度
塑料共混改进方法即在低硬度树脂中混高硬度树脂，以提高其整体硬度。常见的共混树脂有：PS、PMMA、ABS及MF等，需要改性的树脂主要为PE类、PA、PTFE及PP等。
3．3．4复合改进塑料的硬度
塑料复合改进硬度的方法即在低硬度塑料制品表面上复合一层高硬度树脂。此方法主要适合于挤出制品，如板、片、膜及管材等。常用的复合树脂为PS、PMMA、ABS及MF等。
3．4改性塑料的柔性
3．4．1描述
一般为改善树脂的加工性，即降低加工温度，改善加工流动性。但其加入到相关的树脂中，还可以赋予制品以柔性。
适用于增塑剂进行改进柔性的树脂有：PVC、PVDC、CPE、SBS、PA、ABS、PVA及氯化聚醚等。
3.4．2改进塑料的加工性能原理

塑料的加工过程是由塑料原料（树脂+添加剂）变成具有一定强度制品的过程。热塑性树脂和热固性树脂其加工过程中所发生的变化不同。通过加入增塑剂和润滑剂等可以明显降低分子间作用力，从而改善其加工性能
3.5降低塑料的成本
3．5．1填充改性
填充降低塑料的成本是指在树脂中加入成本低廉的填料，或称为填加剂。常用的填料主要为天然矿物及工业废渣等，此外还有木粉及果壳粉等有机填料及废热固性塑料粉等。填料是塑料助剂中应用最广泛，消耗量最大的一类助剂。
塑料填充的目的对于热塑性塑料，主要是降低成本；对于热固性塑料是降低成本与改性兼而有之。填充除降低成本外，不可以改善制品的某些性能。普遍可以改善的有刚性、耐热性（无机填料）、尺寸稳定性、降低成型收缩率及抗蠕变性等；有的还可以改善绝缘性、阻燃性、消烟性及隔音性等。
常用填料
3．5．2天然矿物类填料分类
a、  CaCO3类填料
b、  滑石粉填料
c、  硅灰石填料
d、  高岭土填料
e、  云母填料
f、   硅藻土填料
3．5．3共混降低塑料的成本
共混降低塑料的成本是指在高价位树脂中混入低价位树脂或废旧塑料，以达到降低成本的目的的过程。
与填充降低塑料的成本相比其成本下降幅度不十分大，但具有对其自身性能影响较小的优点。
共混价廉树脂
在所用树脂中，价位相对低的树脂主要为：PVC、LDPE、LLDPE、HDPE、PP及PS七种，所谓共混价廉树脂即混入这些树脂。
3.6塑料的增强
3．6．1塑料添加纤维增强方法
这是一种最常用且有效的增强方法。
增强用纤维类材料
增强用纤维类材料是塑料用最主要的增强材料，其用量可占整个增强材料的90%以上。增强用纤维类材料包括纤维和晶须两大类，具体品种主要有：无机类（如玻璃纤维、石棉纤维、碳纤维、晶须、石英纤维、石墨纤维及陶瓷纤维等）、有机类（如PAN纤维、聚乙烯纤维、PA纤维、PC纤维、PVC纤维及聚酯纤维等
）、金属类（如硼纤维及铝、钛、钙等金属晶须等）。
（1）玻璃纤维（GF）
（2）碳纤维
（3）晶须
（4）硼纤维
（5）其它超强无机纤维
（6）有机纤维
3．6．2塑料添加补强填料增强方法
大部分常规填料直接添加到树脂中，会引起塑料的拉伸强度下降。但有些经过表面独步一时的或直接添加的特殊填料不但不引起拉伸强度的下降，反而会在一定程度上提高拉伸强度，我们称这类填料为补强填料。补强填补的增强改性远不及增强纤维，只可用于一些强度要求不太高的场合。
3.7塑料的增韧
3．7．1塑料增韧的描述
塑料增韧为塑料共混弹性体材料的增韧方法
3．7．2常用弹性体增韧材料
主要有：CPE、MBS、ACR、EPDM、EVA、POE等
3．7．3弹性体的使用
塑料分为极性塑料和非极性塑料，如塑料和弹性体不相溶则常用的方法为改善弹性体的极性，马来酸酐即为常用的改善增韧剂的方法
3.8改变塑料的热学性能
塑料的热学性能
影响塑料制品使用的热学性能主要为耐热温度和耐低温温度。耐热温度主要可用热变形温度、马丁耐热温度及维卡软化点表示；而耐低温温度一般可用脆化温度表示。
热变形温度
热变形温度是衡量塑料耐热性好坏的主要指标之一，也是一种最常用最重要的指标，已为大多数国家所采用。
热变形温度的定义为：将一个具有尺寸要求的矩形试样，放在跨距为100mm的支架上，并在两支架中点处，施加规定的负荷（1.81N/mm2和0.45N/ mm2两种），将受荷试样浸在导热的液体介质中，以120摄氏度/h的速度升温，当试样中点达到规定的相应标准变形量时，读取相应的温度即为热变形温度。
由于有两种负荷，所以在热变形温度中一般要注明为何种负荷。但因大负荷一般常用，所以不标注负荷时，即为大负荷。一般只有热变形温度十分低，比常温高不了多少时，才选用小负荷。
塑料添加改变耐热性
（1）塑料的填充改变耐热性
在所有填料中，除有机填料外，大部分无机矿物填料都可明显提高塑料的耐热温度。常用的耐热填料有：碳酸钙、滑石粉、硅灰石、云母、煅烧陶土、铝矾土及石棉等。例如，云母的最高使用温度可达1000摄氏度，是最有效的耐热改性填料。
（2）塑料的增强改变耐热性
塑料的增强改变耐热性效果比填充还要好，这主要是因为大部分纤维的耐热温度十分高，熔点大都超过1500摄氏度。常用的耐热纤维主要有：石棉纤维、玻璃纤维、碳纤维、晶须、聚酰胺纤维及丙烯酸酯纤维等

(二)高分子材料合成概述
1．高分子材料概述
高分子材料：macromolecular material，以高分子化合物为基础的材料。高分子材料是由相对分子质量较高的化合物构成的材料，包括橡胶、塑料、纤维、涂料、胶粘剂和高分子基复合材料，高分子是生命存在的形式。所有的生命体都可以看作是高分子的集合。
2．高分子材料合成方法
2．2．1聚合反应描述
由小分子合成聚合物的反应称为聚合反应，能够发生聚合反应的小分子称作单体。根据高分子打开化学键的能量和条件不同，并非所有的小分子都能发生聚合反应
2．2．2聚合反应的分类
A 加成聚合反应
单体因加成而聚合起来的反应称作加聚反应，加聚反应的产物称作加聚物，加聚物的化学组成与其单体相同，仅仅是电子结构有所改变。加聚物的分子量是单体分子量的整数倍。
B 缩聚反应
单体因缩合而聚合起来的反应称作缩聚反应，其主产物称作缩聚物。缩聚反应往往是官能团间的反应，除形成缩聚物外，根据官能团种类的不同，还有水、醇、氨或氯化氢等低分子副产物产生
C 自由基聚合
在原子、分子或离子中，只要有未成对的电子存在，都叫自由基。自由基是由共价键发生均裂反应产生的。均裂时，两个原子间的共用电子对均匀分裂，两个原子各保留一个电子，形成具有不成对电子的原子或原子团，即自由基（或游离基）。自由基是一种非常活泼的物质，通常称作活性中间体。自由基一经产生便迅速地反应，很难单独、稳定的存在。
（三）汽车用高分子材料
3．1汽车用高分材料概述
汽车工业是我国国民经济的重要支柱产业之一，近几年来已取得迅猛的发展。汽车工业的快速发展导致了汽车保有量的急剧增加，同时也给社会带来了三大问题：能源匮乏、环境污染、安全问题。汽车节能、环保、安全既是国际汽车技术的发展方向也是我国产业政策的要求。减少燃料消耗和降低对环境的污染已成为当今汽车业发展和社会可持续发展急需解决的关键问题。实现汽车轻量化，是节省能源的最有效的途径，也是国际先进汽车制造商所追求的重要目标。据估计，汽车重量每减轻10%，就会节省6%～8%的燃料。采用高分子复合材料制造汽车相关部件，是使汽车轻量化最有效的途径
3．2汽车用高分子材料的发展
3．2．1概述
随着汽车工业的快速发展，各种新车型、新技术的不断涌现，作为新材料前沿科技的复合材料，必将在其中扮演重要的角色，可以预测，在不久的将来，高性能复合材料在汽车中的应用比例将不断提升。
3．2．2车身外覆盖件的应用
保险杠、天窗、后盖、后举门、备胎仓等复合材料部件将更多的实现国产化生产，并在国内自主开发车型中推广应用。
3．2．3、内饰件与结构件的应用
采用玻纤增强的PP、ABS、PPE成型仪表板和使用LFT复合材料作为仪表板骨架成为不错的选择。考虑到轻量化，也有以玻纤增强PA代替铁芯作为方向盘的趋势。
3．2．4功能部件上的应用
具有隔音、降噪功能的SMC、玻纤增强PA66、PA6或PPS等复合材料将在发动机内部件（气门罩盖、隔音罩盖、油底壳、进气歧管等）中得到更大应用。用玻纤增强PP注塑制作暖风机、空调壳体及用玻纤增强PA66制作转动板、转动臂、拔叉、齿轮等连接件将成为趋势。
（四）塑料改性常用的助剂
4．1润滑剂
4．1．1．润滑剂分类
润滑剂按成分分为饱和烃类、脂肪酸类、脂肪酸皂类、金属皂类、脂肪族酰胺类等，按作用效果可分为外润滑剂和内润滑剂。
4．1．2润滑剂的作用机理
润滑剂的作用机理为与高分子有良好的相溶性的小分子渗透到大分子（塑料即为大分子）中，从而降低大分子间的作用力，从而提高制品的流动性或减小高分子熔体与加工设备之间的作用力(此为外润滑效果)
4.3.3常用的润滑剂及其使用
——饱和烃类
饱和烃类按极性可分为非极性烃(如聚乙烯蜡和聚丙烯蜡)、极性烃(如氯化石蜡及氧化聚乙烯等)。主要用于PVC无毒外润滑剂。
a、液体石蜡   俗称白油，为无色透明液体，可用作PVC的透明性内润滑剂，用量为0.5份左右。
b、固体石蜡  又称为天然石蜡，白色固体，可用作PVC的外润滑剂，用量0.1~1.0份，用量太大会影响透明度。
c、微晶石蜡  又称为高熔点石蜡，外观为白色或淡黄色固体，因结晶微细而称为微晶石蜡。润滑效果和热稳定性好于其它石蜡。在PVC中用量较小，一般为0.1~0.2份。
d、低分子量聚乙烯  又称聚乙烯蜡，外观为自色或淡黄色固体，透明性差。可用于PVC挤出和压延加工，用量一般为0.5份以下。
e、氧化聚乙烯蜡  为聚乙烯蜡部分氧化的产物，外观为白色粉末；具有优良的内、外润滑作用，透明性好，价格低；用量为0.1~1.0份。
f、氯化石蜡   同PVC相容性好，透明性差，与其它润滑剂并用效果好。用量0.3以下为宜。
——金属皂类
既是优良的热稳定剂，又是一种润滑剂，其内、外润滑作用兼有，不同品种侧重稍有不同。
常用的金属皂类用于润滑剂时加入量如：
PbSt  0.2~1.0份   LiSt    0.6份        CaSt  0.2~1.5份   ZnSt   0.15   BaSt  0.2~1.0份

——脂肪族酚胺
包括单脂肪酸酰胺和双脂肪酰胺两大类。单脂肪酰胺主要呈内润滑作用，具体品种有硬脂酸酸胺、芥酸酞胺及蓖麻油酸酞胺等；双脂肪酸酞胺主要呈外润滑作用，具体品种有N，N\-亚乙基双硬脂酸胺及N，N\-亚乙基双蓖麻醇酸酸胺等。
——脂肪酸类
a、硬脂酸  是仅次于金属皂类而广泛应用的润滑剂，PVC用量少时，可用于起内润滑作用。用量大时，起外润滑作用。硬脂酸的加入量一般低0.5份。
b、羟基硬脂酸   与PVC相容性好，显示内润滑作用，但热稳定性差。
——脂肪酸酯类
a.硬脂酸丁脂  外观为无色或淡黄色油状液体，在PVC中以内润滑为主兼外润滑作用，用量0.5~1.5份。
b、单硬脂酸甘油酯  代号GMS，外观为白色蜡状固体，为PVC的优良内润滑剂。对透明性影响小，加入量低于1.5份，可与硬脂酸并用。
——脂肪醇类
a、硬脂醇   外观为白色细珠状物，起内润滑作用，透明好，在PVC中用量0.2~0.5份。此外，还可用于PS中。
b、季戊四醇   PVC高温润滑剂，用量0.2~0.5份。
二、润滑剂的选用原则
（1）依不同加工方法选择
a、压延成型  目的防止粘辊、降低熔体粘度及提高流动性。润滑剂应以内润滑剂和外润滑剂配合使用，常用品种以金属皂为主，并适当配以硬脂酸。
b、挤出及注塑成型  目的降低粘度、提高流动性及易于脱模。润滑剂一般以内润滑剂为主，主润滑剂一般以酯、蜡配合使用。
c、模压及层压成型  以外润滑剂为主，常用品种为蜡类润滑剂。
d、糊制品的成型  润滑剂用量较少，以内润滑剂为主，并以液体润滑剂为宜。
（2）依不同制品选用
——软制品
软制品中因含有大里增塑剂，而增塑剂大都兼其有优良的润滑性，所以润滑剂的用量较少。
a、在透明膜配方中，选用金属皂类和液体复合稳定剂，配合使硬脂酸（用量小于0.5份)
b、对于吹塑膜，为防止粘连，可选用硬脂酸单甘油酯。
c、在电缆料配方中，如加入填料，可采用高熔点蜡0.3~0.5份为润滑剂。
——硬制品
润滑剂的使用量大于软制品，对润滑性能要求较高。
a、透明无毒制品  如吹塑瓶及透明片材等，常用的有OP蜡、及E蜡等，加入量为0.3~0.5份，也可与0.5份硬脂酸正丁酯或0.5份硬脂酸配合。
b、不透明制品如板材及管材等，常用金属皂、石蜡及硬脂酸并用。金属皂加入量为1~2份，石蜡及硬脂酸加入壁为0.3~0.5份。
（3）共混树脂的影响
a、为改善PVC的冲击性能，常共混ABS、CPE及MBS等树脂；但由于这些共混树脂与润滑剂相容性大，故需相应增加润滑剂使用量。
b、为改善PVC的表面光泽，常加入氯乙烯-乙酸乙烯酯共聚物也需要相应增加润滑剂用量。
（4）润滑剂与其它助剂的关系
a、PVC中的热稳定剂有一定的润滑作用，不同热稳定剂的润滑性大小如下：
金属皂>液体复合金属皂类>铅盐>月桂酸锡>马来酸锡、硫醇有机锡。
因此，对于热稳定剂润滑作用大的，在其配方中可相应减少润滑剂的用量。
有机硫醇锡类热稳定剂缺乏外润滑性，配方巾需适当加入外润滑剂；而二丁基锡羧酸酯热稳定剂的外润滑作用突出，配方中可适当减少外润滑剂的用量。
b、加工助剂大都兼有外润滑功能，可相应减少润滑剂的加入量。
c、配方中含有大量非润滑填料时，应相应增加内、外润滑剂的加入量。
（5）润滑剂的用量
在一个配方中，一般应选用内、外润滑剂并用。润滑剂的用量随加工方法不同而异。
压延成型：内润滑剂--0.3~0.8份，外润滑剂--0.2~0.8份；
挤出及注塑：内润滑剂--0.5~1.0份，外润滑剂--0.2~0.4份。
4.2偶联剂
4.2.1偶联剂概述
在塑料配混中，改善合成树脂与无机填充剂或增强材料的界面性能的一种塑料添加剂。又称表面改性剂。
4．2．2偶联剂的功能
在塑料加工过程中可降低合成树脂熔体的粘度，改善填充剂的分散度以提高加工性能，进而使制品获得良好的表面质量及机械、热和电性能。其用量一般为填充剂用量的0.5～2%。偶联剂一般由两部分组成：一部分是亲无机基团，可与无机填充剂或增强材料作用；另一部分是亲有机基团，可与合成树脂作用。
4．2．3常用偶联剂介绍
a. 铬络合物偶联
剂 铬络合物偶联剂开发于50年代初期，由不饱和有机酸与三价铬离子形成的金属铬络合物，合成及应用技术均较成熟，而且成本低，但品种比较单一
b. 硅烷偶联剂
硅烷偶联剂的通式为RSiX3，式中R代表氨基、巯基、乙烯基、环氧基、氰基及甲基丙烯酰氧基等基团，这些基团和不同的基体树脂均具有较强的反应能力，X代表能够水解的烷氧基（如甲氧基、乙氧基等）。硅烷偶联剂在国内有KH550，KH560，KH570，KH792，DL602，DL171这几种型号
c. 钛酸酯偶联剂
依据它们独特的分子结构，钛酸酯偶联剂包括四种基本类型：①单烷氧基型 这类偶联剂适用于多种树脂基复合材料体系，尤其适合于不含游离水、只含化学键合水或物理水的填充体系；②单烷氧基焦磷酸酯型 该类偶联剂适用于树脂基多种复合材料体系，特别适合于含湿量高的填料体系；③螯合型 该类偶联剂适用于树脂基多种复合材料体系，由于它们具有非常好的水解稳定性，这类偶联剂特别适用于含水聚合物体系；④配位体型 该类偶联剂用在多种树脂基或橡胶基复合材料体系中都有良好的偶联效果，它克服了一般钛酸酯偶联剂用在树脂基复合材料体系的缺点。
d. 其它偶联剂
锆类偶联剂是含铝酸锆的低分子量的无机聚合物。它不仅可以促进不同物质之间的粘合，而且可以改善复合材料体系的性能，特别是流变性能。该类偶联剂既适用于多种热固性树脂，也适用于多种热塑性树脂。此外还有镁类偶联剂和锡类偶联剂。
4.3阻燃剂
4.3.1塑料的阻燃等级
塑料阻燃等级由HB，V-2，V-1向V-0逐级递增：
　　1、HB：UL94标准中最底的阻燃等级。要求对于3到13 毫米厚的样品，燃烧速度小于40毫米每分钟；小于3毫米厚的样 品，燃烧速度小于70毫米每分钟；或者在100毫米的标志前熄灭。
　　2、V-2：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。可以有燃烧物掉下。
　　3、V-1：对样品进行两次10秒的燃烧测试后，火焰在60秒内熄灭。不能有燃烧物掉下。
　　4、V-0：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下
4．3．2阻燃剂的分类
a. 卤系阻燃剂
卤系阻燃剂在热解过程中，分解出捕获传递燃烧自由基的HX，HX能稀释可燃物裂解时产生的可燃气体，隔断可燃气体与空气的接触。
b. 磷系阻燃剂
磷系阻燃剂在燃烧过程中产生了磷酸酐或磷酸，促使可燃物脱水炭化，阻止或减少可燃气体产生。磷酸酐在热解时还形成了类似玻璃状的熔融物覆盖在可燃物表面，促使其氧化生成二氧化碳，起到阻燃作用。
c. 氮系阻燃剂
氮系阻燃剂中，氮的化合物和可燃物作用，促进交链成炭，降低可燃物的分解温度，产生的不燃气体，起到稀释可燃气体的作用。
d.协同阻燃剂
协同阻燃剂是指磷－卤系阻燃剂、磷－氮系阻燃剂主要是通过磷－卤、磷－氮协同效应作用达到阻燃目的，具有磷－卤、磷－氮的双重效应，阻燃效果比较好。
二、安全知识
（一）安全基本常识
1、安全生产概念及目的
1.1 概念：是指在生产过程中，防止事故发生，使生产在保证劳动者安全健康和财产安全的状态下顺利进行
1.2 目的：保障人民生命与财产的安全，保持社会稳定，实现经济和社会的协调发展
1.3安全生产的辩证关系：安全是生产的前提，安全可以促进生产
2、我国现代的劳动安全卫生管理体制
我国现代的劳动安全卫生管理体制是政府统一领导；部门依法监管；企业全面负责；社会监督支持
3、安全生产方针
安全第一、预防为主
4、公司《安全生产守则》对员工劳保着装和劳动纪律的有关规定
进入作业场所必须按规定穿戴好防护用品，操作旋转机床时，严禁带手套；女工要把长发放在工作帽内，不准穿脚趾及脚跟外露的凉鞋和高跟鞋；不准穿背心、短裤、裙子和赤膊；不准系领带或围巾、头巾。工作场所不准打闹、睡觉；严禁酒后进入岗位。
5、职业危险作业的有关规定
登高作业（2米以上）带电作业；禁火区动火；易燃易爆域或承压容器、管道内动火、施焊；爆破作业；有中毒或窒息危险作业等属危险作业；要在作业前办理审批手续。
6、安全常用术语
“三同时”新建、改建、扩建工程的劳动卫生设施必须与主体工程同时设计、同时施工、同时投入生产和使用。
“四不放过”：事故原因没有查清楚不放过、事故责任人没有受到严肃处理不放过、广大干部和群众没有受到教育不放过、安全防范措施没有落实不放过。
“三不伤害”我不伤害自己；我不伤害别人；我不被别人伤害。
“三违”违章指挥、违章操作、违反劳动纪律。
“三级安全教育”：指厂（公司）级、车间（专业厂）级、班组级三级教育。
事故发生的三个基本因素：人的不安全行为、物的不安全状态、环境的不安全因素。
（二）仓库安全
1、仓库安全
现代仓库的安全管理主要包括设施、设备、储存物质等的安全管理和仓库作业人员的人身安全管理两大方面 。
2、仓库安全检查时间
仓库检查时间有：日常检查、定期检查、临时抽查 ( 上级对下级、外部对内部临时确定的检查 ) 、节假日检查 ( 指在国庆、春节、 '新年、 " 五一 " 等节假日到来之前进行的检查 ) 。
（三）仓库消防安全
1、消防管理概述
1.1 消防工作方针：预防为主，防消结合
1.2 消防工作原则: 谁主管 , 谁负责。
1.3 消防工作内容
消防工作的内容主要包括防火与灭火两个方面。
2、基本灭火方法
（1）冷却灭火法：是将灭火剂直接喷洒在可燃物上，使可燃物的温度降低到燃点以下，从而使燃烧停止。除用冷却法直接灭火外，还可用水冷却尚未燃烧的可燃物质，防止其达到燃点而着火；也可用水冷却受火势威胁的生产装置或容器，防止其受热变形或爆炸。
（2）隔离灭火法：是将燃烧物与附近可燃物隔离开，从而使燃烧停止。如将火源附近的易燃易爆物品移到安全地点；采取措施阻拦、疏散易燃可燃液体或可燃气体扩散；拆除与火源相毗邻的易燃建筑物，造成阻止火势蔓延的空间地带等。
（3）窒息灭火法：是采取适当的措施，阻止空气进入燃烧区，或用惰性气体稀释空气中的含氧量，使燃烧物质缺乏或断绝氧气而熄灭。采用湿棉被、湿麻袋、沙土、泡沫等不燃难燃材料覆盖燃烧物或封闭着火孔洞、桶口等，都是窒息灭火法。另外，居民油锅起火，将锅盖盖上即可灭火，如果液化石油气器具发生火灾，在关闭阀门无效或没有条件关闭阀门断绝气源的情况下，可用浸湿的棉被覆盖燃烧器具使火窒息，灭火以后打开门窗驱散室内气体。
（4）抑制灭火法：是将化学灭火剂喷入燃烧区参与燃烧反应，终止链反应而使燃烧停止。采用这种方法可使用的灭火剂有干粉、泡沫和卤代烷灭火剂等。
3、防止火灾的基本措施
（1）控制可燃物 （2）隔绝空气 （3）清除火源 （4）阻止火势、爆炸波的蔓延
4、各类消防器材使用年限
各类消防器材使用年限：消防器材从出厂日期算起，达到如下年限的必须报废：
手提式化学泡沫灭火器———5年；
手提式酸碱灭火器———5年；
手提式清水灭火器———6年；
手提式干粉灭火器（贮气瓶式）———8年；
手提贮压式干粉灭火器———10年；
手提式1211灭火器———10年；
手提式二氧化碳灭火器———12年；
推车式化学泡沫灭火器———8年；
推车式干粉灭火器（贮气瓶式）———10年；
推车贮压式干粉灭火器———12年；
推车式1211灭火器———10年；
推车式二氧化碳灭火器———12年。
另外，应报废的灭火器或贮气瓶，必须在筒身或瓶体上打孔，并且用不干胶贴上“报废”的明显标志，内容如下：“报废”二字，字体最小为25mm×25mm；报废年、月；维修单位名称；检验员签章。灭火器应每年至少进行一次维护检查。
5、消防器材的管理与使用
5.1消防设施器材到位后，各单位必须落实维护保管责任人，维护保管责任人要了解所配备消防器材、设备设施的性能、构造和注意事项，熟练掌握各类消防器材、设备设施维护操作方法，保障消防器材、设备设施整洁有效。
5.2 电气设备着火，首先设法切断电源。在不明确电源是否切断的情况下，只允许用二氧化碳、干粉或1211灭火器扑救，不得使用水或泡沫等导电介质的灭火器材扑救电气设备火灾。
5.3 灭火器的设置要求
要求 : 位置明显 , 取用方便 , 不得影响安全疏散。
(1) 设置高度 : 顶部离地不高于 1.5 米 , 底部离地应高于0.15 米。
(2) 设置方式 : 挂钩式、托架式、灭火箱式。
(3) 设置地点 : 不受风吹雨淋 , 阳光曝晒 , 潮湿和温度高的地方 , 不能受腐蚀性物质的腐蚀。
5.4 灭火器的使用
(1) 干粉灭火器。
用料 : 干粉和 CO2。
类型 : 手提式和推车式。
①手提式灭火器的使用 :
灭火时 , 先拔去保险销 , 一只手握住喷嘴 , 对准火苗根部，另一只手提起提把 , 然后拉起拉环或压下压把即可喷射。
②推车式灭火器的使用 :
a. 使用前首先要上下颠倒数次 , 使干粉松动。
b. 取出喷管 , 伸展软管。
c. 双手紧握喷管 , 用力压紧喷枪开关。
d. 拉出保险销 , 将手柄推至垂直位置或提起提环。
e. 对准火焰根部喷射推进。
f. 扑救地面油火时 , 左右摆动 , 由近及远 , 快速推进。
(2)1211 灭火器。
①手提式的使用 :使用时先拔掉安全销 , 握紧压把即可灭火。灭火时 , 要保持直立 , 不可水平或颠倒使用。
②推车式的使用 :
a. 先取下手握开关 , 展开胶管 , 拉出伸缩拉杆。
b. 按逆时针方向旋转手轮 , 即可打开钢瓶阀门。
c. 对准火源 , 握紧握手开关上的压把即可灭火。
(3) 二氧化碳灭火器。
①手提式的使用 :用右手拔去保险销 , 并下压压把即可灭火。
②手轮式的使用 :先去掉铅封 , 按逆时针方向旋转手轮即可灭火。
5.5 消防水带的使用
(1) 取出消防水带 ( 一般为 20 米 ) 。
(1) 展开消防水带 , 一个接头靠近消防栓 , 另一个接头尽量靠近火源。
(3) 将靠近消防栓的接头接上消防栓 , 另一个接头接上喷枪。
(4) 打开消防栓开关供水。
(5) 紧握喷枪 , 对准火焰喷射推进。
(6) 每次使用完后都要用清水清洗及晾干。
（四）化学危险品的分类及其安全要求
1、化学危险品的分类
①爆炸品 : 如火药、雷汞等。
②压缩气体和液化气体。
③易燃液体 : 如汽油、甲醇等。
④易燃固体、自燃物品和遇湿易燃烧物品。
⑤氧化剂和有机过氧化物。
⑥毒害品。
⑦放射性物品。
⑧腐蚀品。
2、装卸安全要求
① 装卸人员必须按规定穿戴防护用品 o
②要轻拿轻放 , 严禁碰撞、拖拉和混装。
③遇热、遇潮容易引起燃烧、爆炸的物品要采取隔热、防潮措施。
④要严格按照安全操作规程操作。
四、质量知识
1、质量的概念及产品质量特性范围
1.1 概念：质量是指“一组固有特性满足要求的程度”。
1.2产品质量特性包括以下几个方面：(1)性能 (2) 寿命 (3) 可靠性 (4)安全性 (5)经济性
2、全面质量管理及其基本要求
1.1概念：一个组织以质量为中心，以全员参与为基础，目的在于通过顾客满意和本组织所有成员及社会受益达到长期成功的管理途径。
1.2推行全面质量管理必须要满足“三全一多”的基本要求：
1） 全过程的质量管理 2） 全员的质量管理
3）全企业的质量管理 4） 多方法的质量管理
3、PDCA方法
3.1 PDCA循环是：
计划（Plan）——执行（Do）——检查（Check）——总结（Action）
3.2 PDCA的八个步骤：
①分析现状，找出存在的质量问题，并尽可能用数据加以说明；
②分析产生质量问题的各种影响因素；
③在影响质量的诸多因素中，找出主要的影响因素；
④针对影响质量的主要因素，制定措施，提出改进计划，并预计其效果；
⑤按照制定的计划认真执行；
⑥根据计划的要求，检查实际执行的结果是否达到了预期的效果；
⑦根据检查的结果进行总结，把成功的经验和失败的教训都形成一定的标准或规定，巩固已经取得的经验，同时防止重蹈覆辙；
⑧提出这一循环中尚未解决的问题，让其转入下一次的PDCA循环中去处理。
4、公司体系知识
4.1“一体化”就是将原来分块运行的多个管理体系进行整合，并加以改进和完善，形成一个较全面的管理体系。
4.2 “一体化”体系包含的体系
GB/T 19001-2000 (idt ISO9001:2000)质量管理体系——要求
GB/T 24001-2004 (idt ISO14001:2004)环境管理体系——规范及使用指南
GB/T 28001-2001 (idt OHSMS18001:1999)职业健康安全管理体系——规范
