修边机专用夹头制作过程.pdf

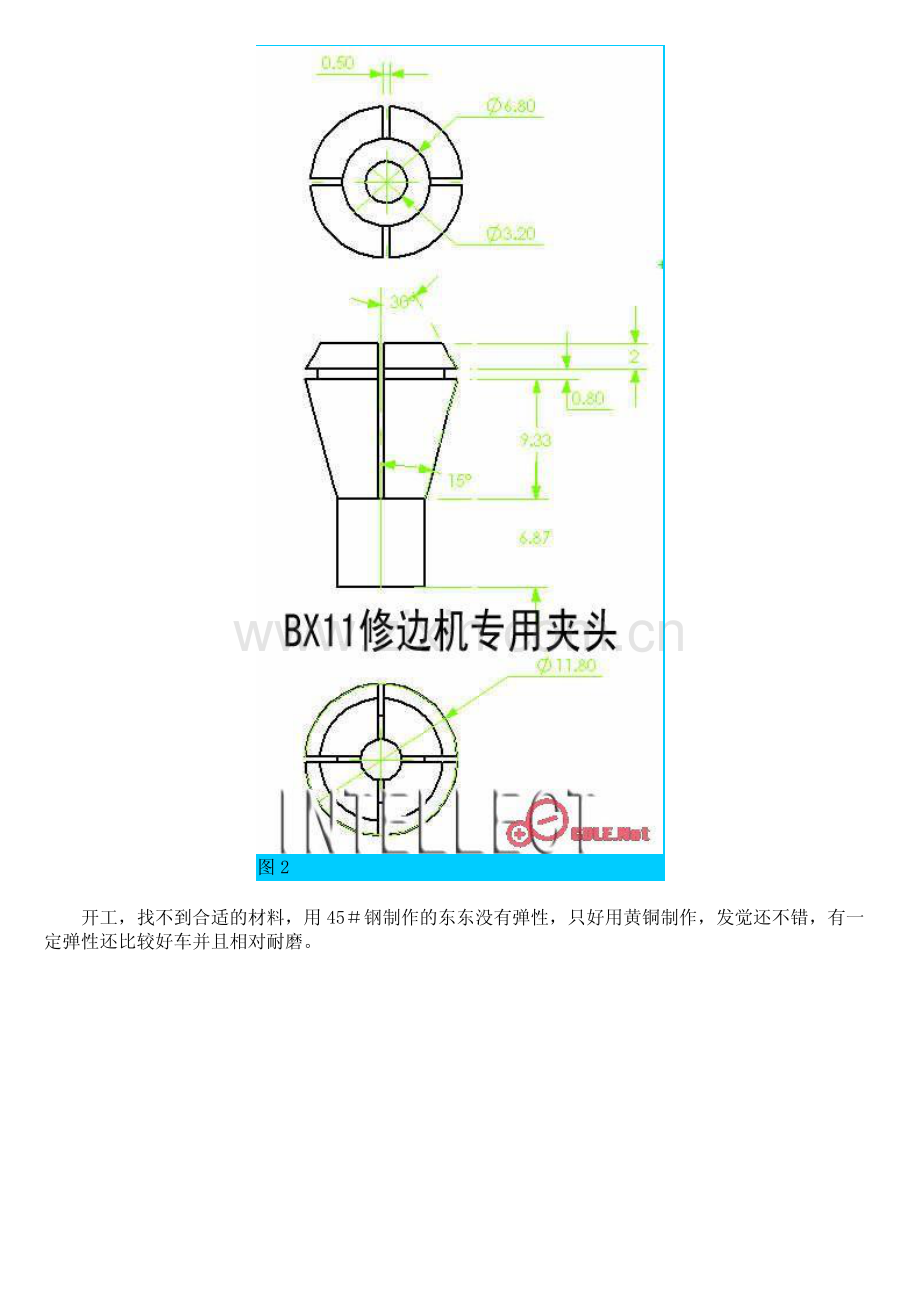

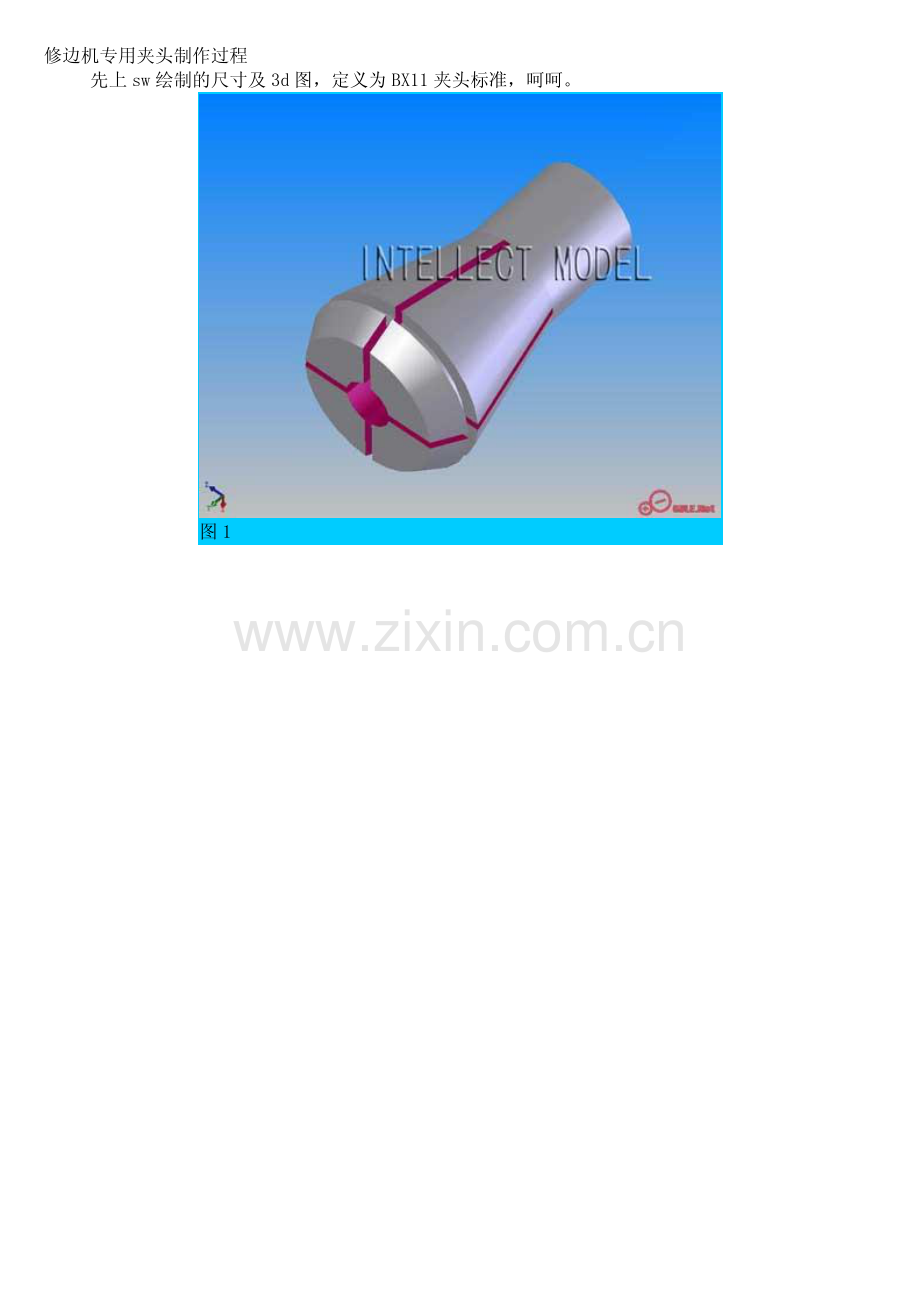

修边机专用夹头制作过程先上 sw 绘制的尺寸及 3d 图，定义为 BX11 夹头标准，呵呵。图 1图 2开工，找不到合适的材料，用 45钢制作的东东没有弹性，只好用黄铜制作，发觉还不错，有一定弹性还比较好车并且相对耐磨。图 3图 4对于可以车削的部分都没问题，现在难点来了：怎么开切口？，试过用钢锯开，开的口太大不说，还很难锯的直，这就想到了一个办法，利用车床上锯片铣刀开。图 5图 6锯片铣刀厚度是 50 个丝，开出的口会稍大一点，不过已经比用钢锯开的漂亮和标准多了。先上个老图吧，很明显的比较出用钢锯和锯片铣刀开出口的区别。图 7继续,几天车了 3 个夹头。图 8图 9
