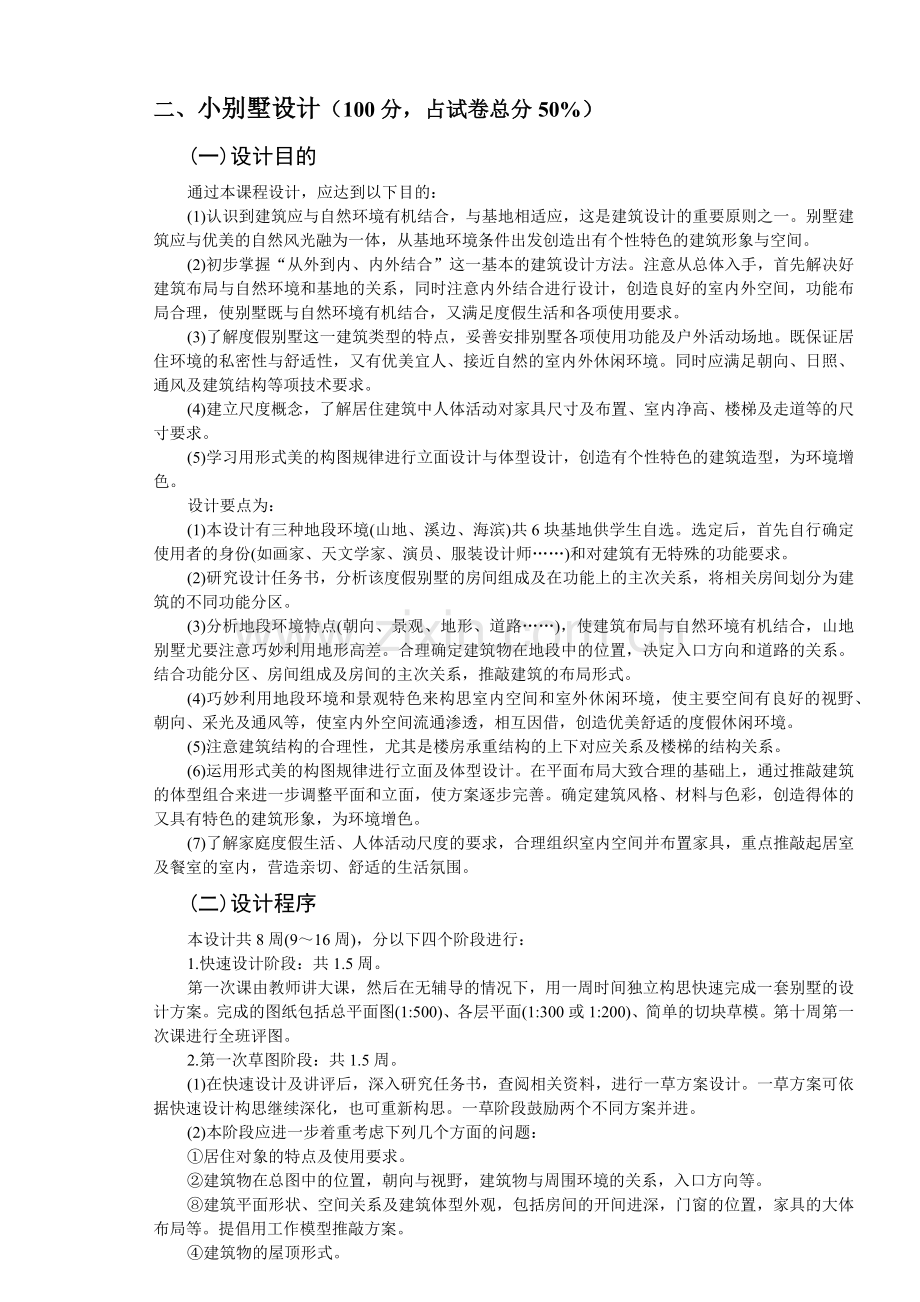

二、小别墅设计（100分，占试卷总分50%）
(一)设计目的
通过本课程设计，应达到以下目的：
(1)认识到建筑应与自然环境有机结合，与基地相适应，这是建筑设计的重要原则之一。别墅建筑应与优美的自然风光融为一体，从基地环境条件出发创造出有个性特色的建筑形象与空间。
(2)初步掌握“从外到内、内外结合”这一基本的建筑设计方法。注意从总体入手，首先解决好建筑布局与自然环境和基地的关系，同时注意内外结合进行设计，创造良好的室内外空间，功能布局合理，使别墅既与自然环境有机结合，又满足度假生活和各项使用要求。
(3)了解度假别墅这一建筑类型的特点，妥善安排别墅各项使用功能及户外活动场地。既保证居住环境的私密性与舒适性，又有优美宜人、接近自然的室内外休闲环境。同时应满足朝向、日照、通风及建筑结构等项技术要求。
(4)建立尺度概念，了解居住建筑中人体活动对家具尺寸及布置、室内净高、楼梯及走道等的尺寸要求。
(5)学习用形式美的构图规律进行立面设计与体型设计，创造有个性特色的建筑造型，为环境增色。
设计要点为：
(1)本设计有三种地段环境(山地、溪边、海滨)共6块基地供学生自选。选定后，首先自行确定使用者的身份(如画家、天文学家、演员、服装设计师……)和对建筑有无特殊的功能要求。
(2)研究设计任务书，分析该度假别墅的房间组成及在功能上的主次关系，将相关房间划分为建筑的不同功能分区。
(3)分析地段环境特点(朝向、景观、地形、道路……)，使建筑布局与自然环境有机结合，山地别墅尤要注意巧妙利用地形高差。合理确定建筑物在地段中的位置，决定入口方向和道路的关系。结合功能分区、房间组成及房间的主次关系，推敲建筑的布局形式。
(4)巧妙利用地段环境和景观特色来构思室内空间和室外休闲环境，使主要空间有良好的视野、朝向、采光及通风等，使室内外空间流通渗透，相互因借，创造优美舒适的度假休闲环境。
(5)注意建筑结构的合理性，尤其是楼房承重结构的上下对应关系及楼梯的结构关系。
(6)运用形式美的构图规律进行立面及体型设计。在平面布局大致合理的基础上，通过推敲建筑的体型组合来进一步调整平面和立面，使方案逐步完善。确定建筑风格、材料与色彩，创造得体的又具有特色的建筑形象，为环境增色。
(7)了解家庭度假生活、人体活动尺度的要求，合理组织室内空间并布置家具，重点推敲起居室及餐室的室内，营造亲切、舒适的生活氛围。
(二)设计程序
本设计共8周(9～16周)，分以下四个阶段进行：
1.快速设计阶段：共1.5周。
第一次课由教师讲大课，然后在无辅导的情况下，用一周时间独立构思快速完成一套别墅的设计方案。完成的图纸包括总平面图(1:500)、各层平面(1:300或1:200)、简单的切块草模。第十周第一次课进行全班评图。
2.第一次草图阶段：共1.5周。
(1)在快速设计及讲评后，深入研究任务书，查阅相关资料，进行一草方案设计。一草方案可依据快速设计构思继续深化，也可重新构思。一草阶段鼓励两个不同方案并进。
(2)本阶段应进一步着重考虑下列几个方面的问题：
①居住对象的特点及使用要求。
②建筑物在总图中的位置，朝向与视野，建筑物与周围环境的关系，入口方向等。
⑧建筑平面形状、空间关系及建筑体型外观，包括房间的开间进深，门窗的位置，家具的大体布局等。提倡用工作模型推敲方案。
④建筑物的屋顶形式。

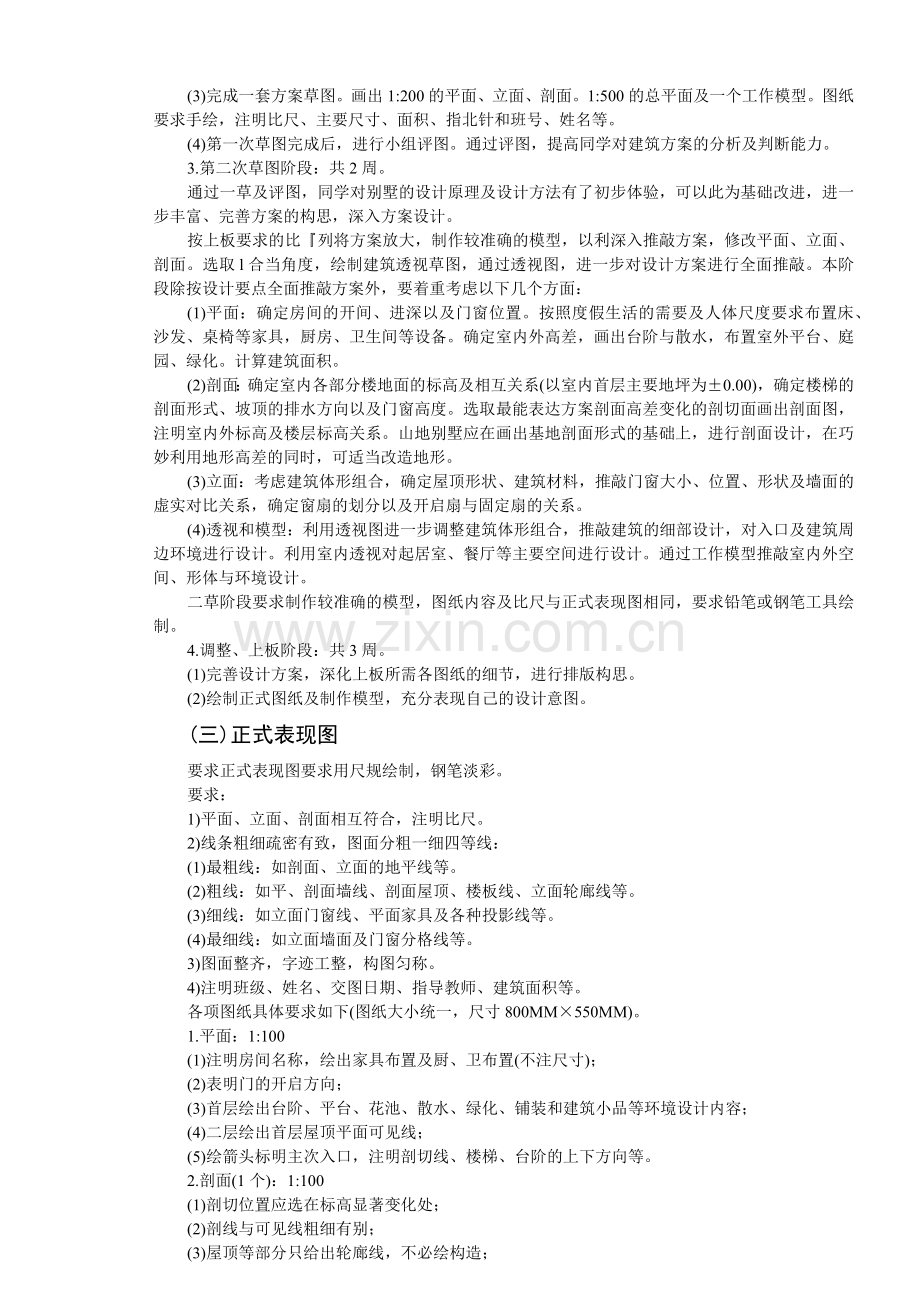

(3)完成一套方案草图。画出1:200的平面、立面、剖面。1:500的总平面及一个工作模型。图纸要求手绘，注明比尺、主要尺寸、面积、指北针和班号、姓名等。
(4)第一次草图完成后，进行小组评图。通过评图，提高同学对建筑方案的分析及判断能力。
3.第二次草图阶段：共2周。
通过一草及评图，同学对别墅的设计原理及设计方法有了初步体验，可以此为基础改进，进一步丰富、完善方案的构思，深入方案设计。
按上板要求的比『列将方案放大，制作较准确的模型，以利深入推敲方案，修改平面、立面、剖面。选取l合当角度，绘制建筑透视草图，通过透视图，进一步对设计方案进行全面推敲。本阶段除按设计要点全面推敲方案外，要着重考虑以下几个方面：
(1)平面：确定房间的开间、进深以及门窗位置。按照度假生活的需要及人体尺度要求布置床、沙发、桌椅等家具，厨房、卫生间等设备。确定室内外高差，画出台阶与散水，布置室外平台、庭园、绿化。计算建筑面积。
(2)剖面：确定室内各部分楼地面的标高及相互关系(以室内首层主要地坪为±0.00)，确定楼梯的剖面形式、坡顶的排水方向以及门窗高度。选取最能表达方案剖面高差变化的剖切面画出剖面图，注明室内外标高及楼层标高关系。山地别墅应在画出基地剖面形式的基础上，进行剖面设计，在巧妙利用地形高差的同时，可适当改造地形。
(3)立面：考虑建筑体形组合，确定屋顶形状、建筑材料，推敲门窗大小、位置、形状及墙面的虚实对比关系，确定窗扇的划分以及开启扇与固定扇的关系。
(4)透视和模型：利用透视图进一步调整建筑体形组合，推敲建筑的细部设计，对入口及建筑周边环境进行设计。利用室内透视对起居室、餐厅等主要空间进行设计。通过工作模型推敲室内外空间、形体与环境设计。
二草阶段要求制作较准确的模型，图纸内容及比尺与正式表现图相同，要求铅笔或钢笔工具绘制。
4.调整、上板阶段：共3周。
(1)完善设计方案，深化上板所需各图纸的细节，进行排版构思。
(2)绘制正式图纸及制作模型，充分表现自己的设计意图。
(三)正式表现图
要求正式表现图要求用尺规绘制，钢笔淡彩。
要求：
1)平面、立面、剖面相互符合，注明比尺。
2)线条粗细疏密有致，图面分粗一细四等线：
(1)最粗线：如剖面、立面的地平线等。
(2)粗线：如平、剖面墙线、剖面屋顶、楼板线、立面轮廊线等。
(3)细线：如立面门窗线、平面家具及各种投影线等。
(4)最细线：如立面墙面及门窗分格线等。
3)图面整齐，字迹工整，构图匀称。
4)注明班级、姓名、交图日期、指导教师、建筑面积等。
各项图纸具体要求如下(图纸大小统一，尺寸800MM×550MM)。
1.平面：1:100
(1)注明房间名称，绘出家具布置及厨、卫布置(不注尺寸)；
(2)表明门的开启方向；
(3)首层绘出台阶、平台、花池、散水、绿化、铺装和建筑小品等环境设计内容；
(4)二层绘出首层屋顶平面可见线；
(5)绘箭头标明主次入口，注明剖切线、楼梯、台阶的上下方向等。
2.剖面(1个)：1:100
(1)剖切位置应选在标高显著变化处；
(2)剖线与可见线粗细有别；
(3)屋顶等部分只给出轮廊线，不必绘构造；
(4)绘出室内可见的主要家具；
(5)注明建筑标高(以室内地坪为主±0.00)，绘一个人(1.7M)，以示比例关系。
3.立面：(2个)1:100
(1)表示建筑体形组合关系；
(2)区别各种建筑材料，对墙面进行划分，对檐口、勒脚等进行处理；
(3)正确绘制门窗的大小，推敲窗的划分及开启扇、固定扇的关系；
(4)通过阴影表现建筑体形和起伏变化；
(5)绘制建筑配景。
4.总平面图：1:300
(1)绘指北针；
(2)表示建筑阴影；
(3)绘出人口箭头；
(4)简要表示出平台、道路、地形、树木及与周围环境的关系等。
5.透视图
(1)室外透视1个，可平视或俯视。表现建筑的体形关系、材料质感及细部设计，表现建筑与环境的关系和度假别墅的环境氛围；
(2)室内透视一个，表现起居室、餐厅等主要空间的设计构思。
6.模型：1:100
模型要求：
(1)不仅要较好的表达建筑本身，也要很好的表达环境。模型底盘应有环境设计内容；
(2)概括表达建筑材料或色彩，模型可是彩色的，也可是单色的；
(3)模型照片应贴于正式图上。
(四)设计任务
今拟在某城市郊外建度假别墅一幢，共有山坡地、溪边用地、海滨用地各两处供学生自选。使用者身份、职业特点、家庭结构和生活习惯由学生自定。建筑可为1～3层，结构形式和材料选择不限。建设地段内有水电设施，冬季采暖可采用壁炉或空调等。

空间名称
功能要求
面积
起居空间
包含会客、家庭起居和小型聚会等功能
自定
*工作空间
视使用者职业特点而定，可做琴房、画室、舞蹈室、娱乐室、健身房和书房等，可单独设置亦可与起居室结合
自定
主卧室(1间)
要求带独立卫生间和步入式衣帽间
自定
次卧室(1～2间)
可考虑设壁柜等储藏空间
不小于10M2／间
客人卧室(1间)
与主卧适当分开
不小于10M2
餐厅
应与厨房有较直接的联系，可与起居空间组合布置，空间相互流通
自定
厨房
可设单独出入口，可设早餐台
不小于6M2
卫生间(3间以上)
主卧独用，次卧与客卧可合用，起居室必须附设公用卫生间
自定
储藏空间(一处或多处)
供堆放家用杂物，或存放日常用品等
自定
洗衣房
设洗衣机、盥洗池
可结合卫生间设置也可分开设置。分设洗衣房不小于3M2
车库
停放小汽车一辆
3.6M×6M
备注
带*者为可设可不设，其他房间均应满足

以上内容供学生参考，可根据使用者的不同特点自行调整，各部分房间面积亦可自定，总建筑面积控制在300～350M2。
(五) 进度安排
(2007.10.30～2007.12/.21)
上课时间：
周二上午8:00～11:30
周五上午2:00～5:30
注意事项：
1.图纸规格统一为800M×550M。
2.上板图要求手绘，不得用计算机绘图。
3.提倡从一草起以模型推敲方案。

阶段
周次
日期
周二上午
周五下午
教学要求
讲课及快速设计
(1.5周)
9
10.30
11.2
讲课；
快速设计
图纸要求：
·平面图(1:200)
·总平面(1:500)
·草模1个
10
11.6
参观或辅导
快速设计，全班评图
一草阶段
(1.5周)
11
11.9
11.13
11.16
辅导
一草评图
一草图纸要求：
·各层平面(1:200)
·剖面(1:200)
·草模(1:200)
二草阶段
(2周)
12
11.20
11.23
辅导
辅导
二草图纸要求：
·平面(1:100)
·立面(2个，1:100)
·剖面(1个，1:100)
·总平面(1:300)
·室外透视草图
·较准确的工作模型
13
11.27
11.30
全班评图
辅导
调整阶段
(1.5周)
14
12.4
12.7
辅导
辅导，开始上板
·调整、完善方案，深入推敲平面、立面、剖面和透视图，做图面构图和上板准备
15
12.11
上板
上板
上板阶段
(1.5周)
16
12.14
12.18
12.21
上板
交图
17:30
正式表现图要求：
·平面(1:100)
·立面(2个，1:100)
·剖面(1个，1:100)
·总平面(1:300)
·透视图(室内室外各1个，自由手绘
·模型1个
（六）评分细则
1、总平面布置合理 （20分）
（1）主、次入口位置恰当。 （3分）
（2）室外环境组织合理。 （7分）
（3）能够利用地形条件、地物、地貌。 （4分）
（4）总平面表达完全（建筑、道路、硬地、树木、草地、台阶、指北针等等。）
（6分）
2、功能分区明确、行为流线顺畅。 （30分）
3、图纸表达清晰、准确 （40分）
（1）平、立、剖面一致 （10分）
（2）尺度合理（包括开间、进深、层高、门窗尺寸，家具尺寸及布置等。）
（3）室内外高差处理正确 （7分）
（4）台阶、花池、散水等图面表达准确 （5分）
（5）图面线型清晰，效果好 （8分）
4、渲染图 （10分）
地形一

地形二

(七)参考资料
(1)建筑设计资料集编委会编.建筑设计资料集北京：中国建筑工业出版社，1994。
(2)张绮曼主编.室内设计资料集.北京：中国建筑工业出版社，1991。
(3)别墅、独院住宅及相关小型居住建筑实例等。
(4)建设部主编.建筑制图标准.北京：中国计划出版社，2002。
