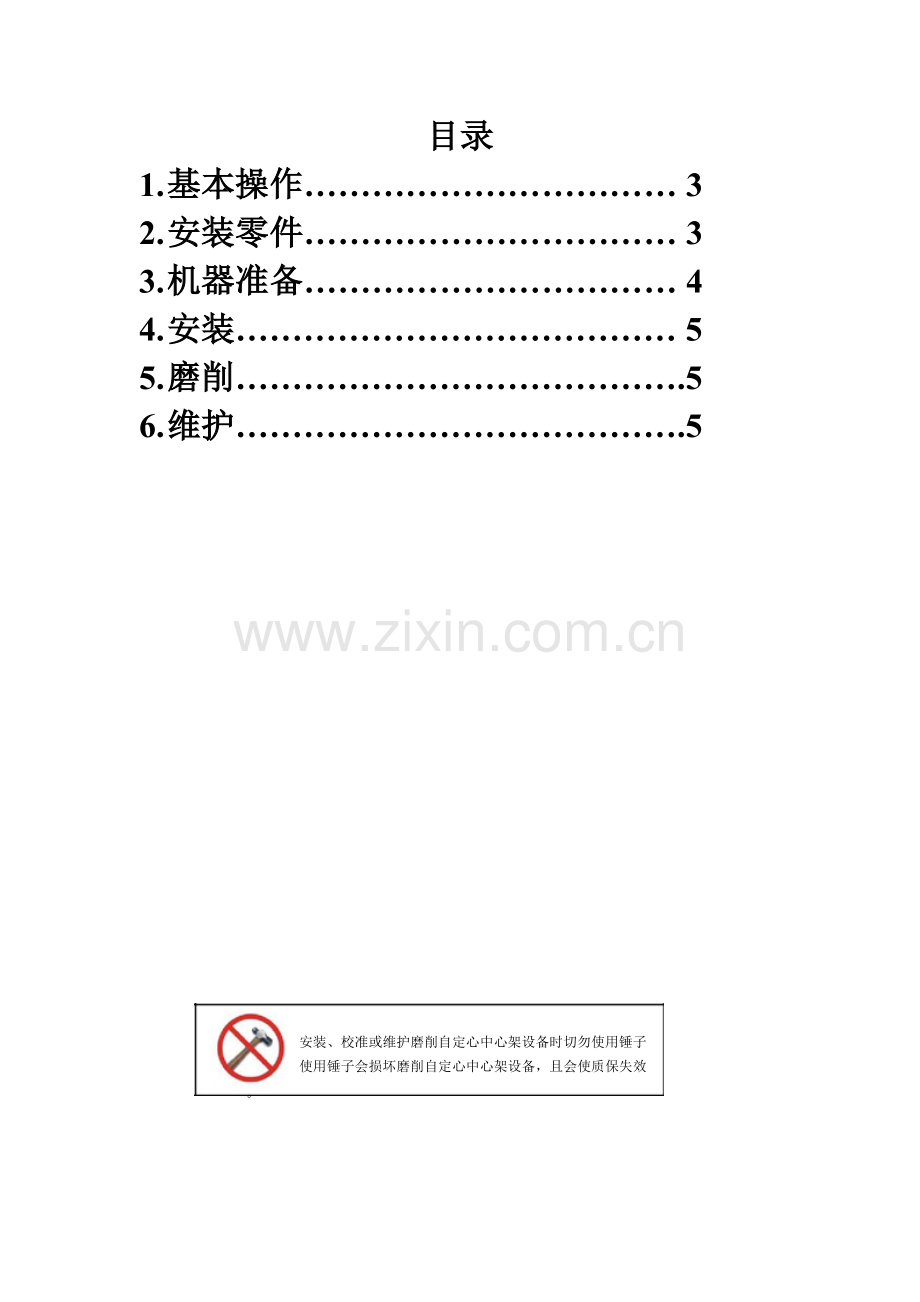

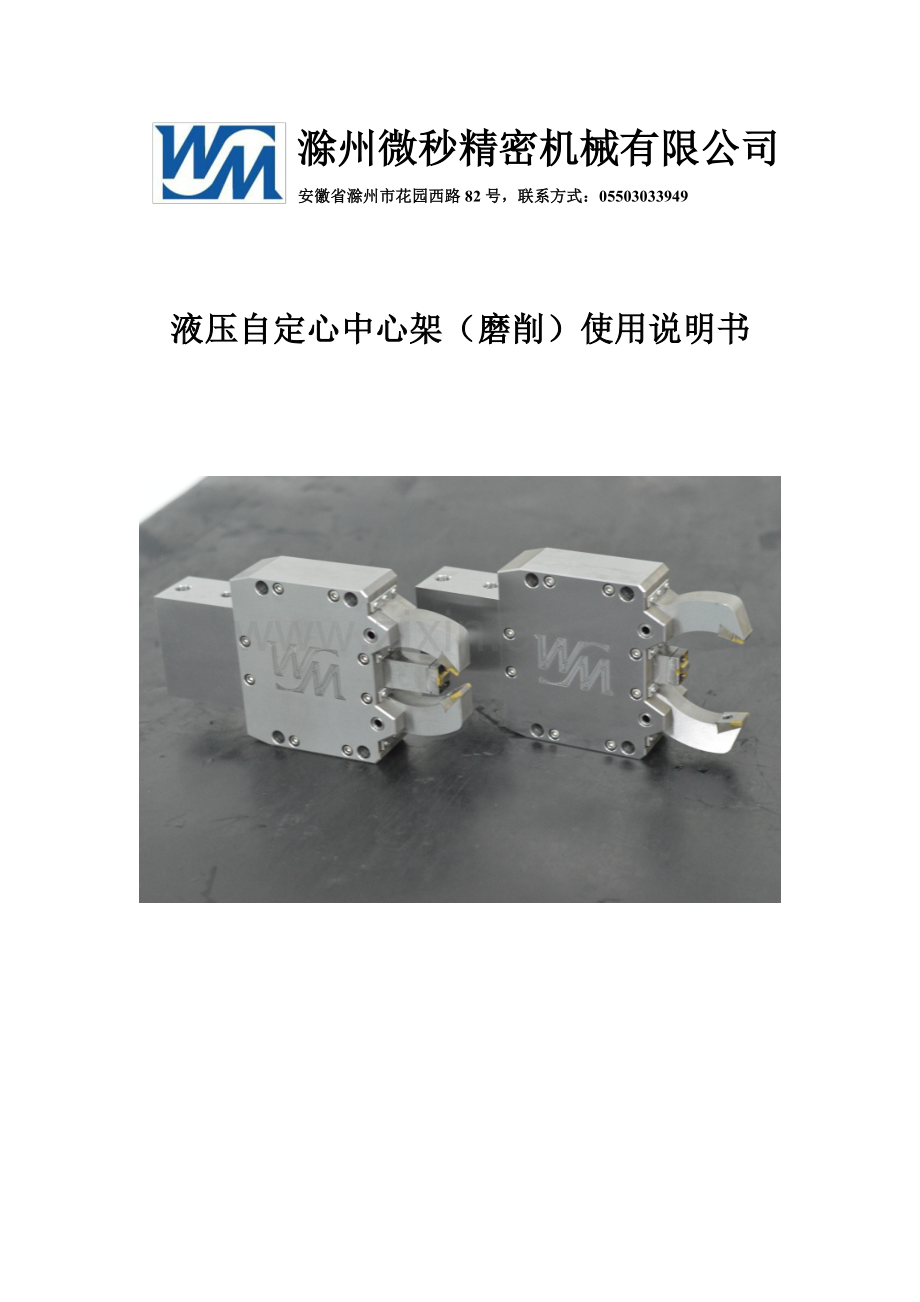

滁州微秒精密机械有限公司滁州微秒精密机械有限公司安徽省滁州市花园西路安徽省滁州市花园西路 82 号，联系方式：号，联系方式：05503033949液压自定心中心架（磨削）使用说明书液压自定心中心架（磨削）使用说明书目录目录1.基本操作基本操作 32.安装零件安装零件 33.机器准备机器准备 44.安装安装 55.磨削磨削.56.维护维护.5安装、校准或维护磨削自定心中心架设备时切勿使用锤子使用锤子会损坏磨削自定心中心架设备，且会使质保失效。1.基本操作基本操作1.1 零件装载1.1 零件装载磨削自定心中心架开始磨削作业前，夹紧臂处张开状态，可方便地装载零件。1.2 零件夹紧1.2 零件夹紧磨削自定心中心架夹紧臂摆动收缩，对零件进行定心。1.3 固定支撑1.3 固定支撑磨削自定心中心架为接近磨削区的零件直径提供支承作用。1.4 随动支撑1.4 随动支撑磨削自定心中心架为正在进行磨削的零件直径处提供支承作用且在磨削循环过程中，随着零件尺寸的变小，对零件直径进行随动跟进支承。2.安装零件安装零件中心架的安装需要一个安装支架，以使其能固定在磨床上。安装支架的要求如下：3.机器准备机器准备液压自定心中心架是通过液压油来驱动中心架工作的，因此对液压系统有如下要求：液压自定心中心架是通过液压油来驱动中心架工作的，因此对液压系统有如下要求：3.1 液压油泵：变量泵，压力3.2 工作压力：小于等于5MPa,3.3 油箱容量：大于等于20L3.4 每台磨削中心架配备带减压阀的三位四通电磁阀；3.5 每台磨削中心架配流量控制阀；3.6 6 毫米的最小液压管道尺寸。4.安装4.安装4.1 首先将安装支架固定在磨床工作台上。4.2 中心架的安装需要一个安装标准轴，标准轴在磨床上以两顶尖定位4.3 将中心架通过螺钉固定在安装支架上，这时将安装螺钉微松（中心架可移动即可）4.4 接通液压油，试中心架夹紧臂夹紧工件，这时锁紧中心架上的安装螺钉即可5.磨削5.磨削5.1 磨削自定心中心架可以随动支撑，当工件直径在磨削过程中减小时为它提供持续支承和定心。即使零件直径偏移，也能准确定心。5.2 使用磨削中心架之前先对工件进行粗磨，在粗磨后使磨削中心架处于夹紧状态。（为了减少支撑块的磨损）5.3 磨削结束后，应先退回砂轮，然后再使中心架夹紧臂处于松开状态。6.维护6.维护磨削自定心中心架的主要易损件为支撑部位的 3 个支撑块，其支撑块的材料为硬质合金，当支撑块的磨损使得磨削精度超差时，就必须更换支撑块，我们将以附件的形式提供支撑块的图纸，使您方便的自己制作支撑块，亦或我们来给您加工（只收取工本费用）。
