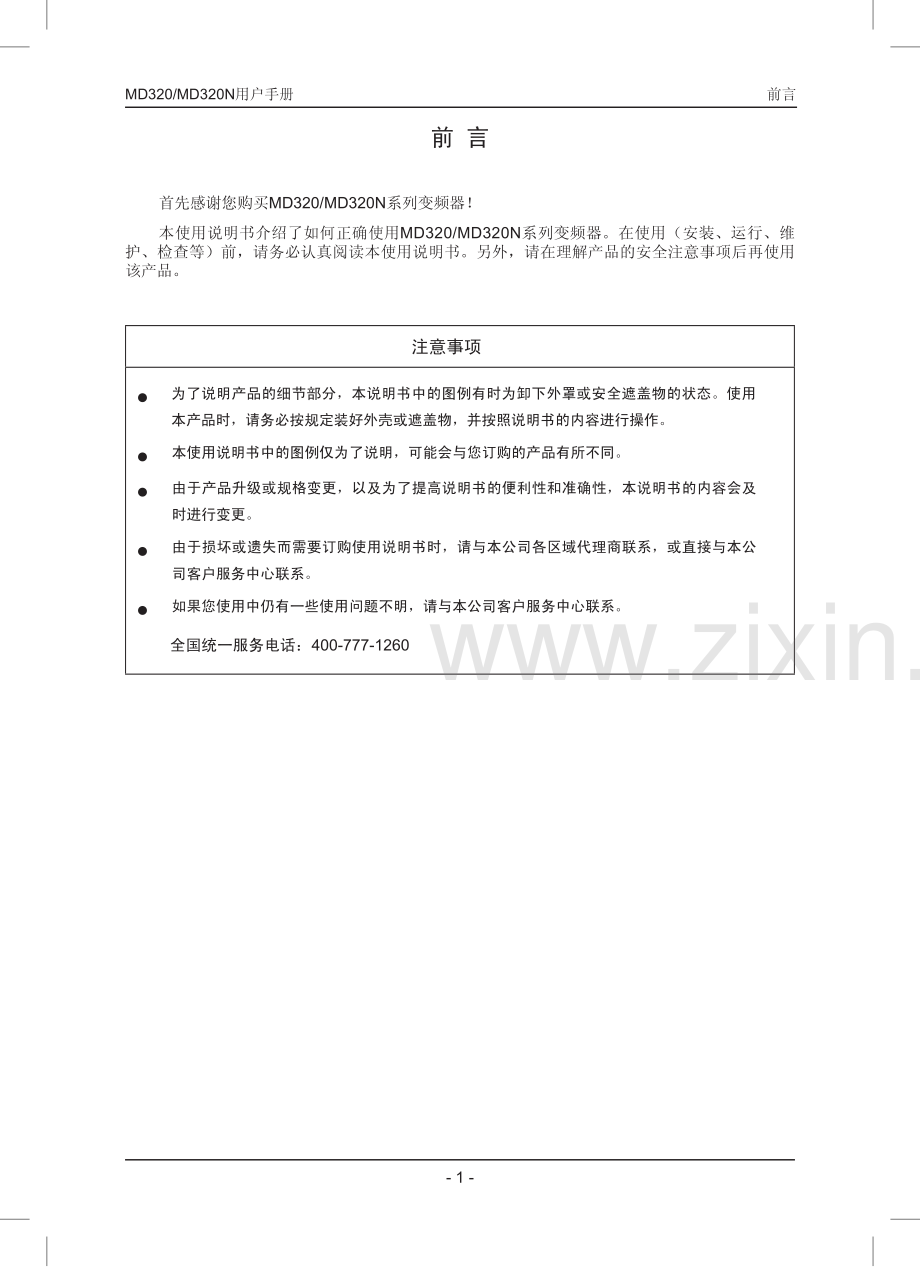

MD320/MD320N用户手册 前言-1-前 言首先感谢您购买MD320/MD320N系列变频器！本使用说明书介绍了如何正确使用MD320/MD320N系列变频器。在使用（安装、运行、维护、检查等）前，请务必认真阅读本使用说明书。另外，请在理解产品的安全注意事项后再使用该产品。注意事项为了说明产品的细节部分，本说明书中的图例有时为卸下外罩或安全遮盖物的状态。使用 本产品时，请务必按规定装好外壳或遮盖物，并按照说明书的内容进行操作。本使用说明书中的图例仅为了说明，可能会与您订购的产品有所不同。由于产品升级或规格变更，以及为了提高说明书的便利性和准确性，本说明书的内容会及 时进行变更。由于损坏或遗失而需要订购使用说明书时，请与本公司各区域代理商联系，或直接与本公 司客户服务中心联系。如果您使用中仍有一些使用问题不明，请与本公司客户服务中心联系。全国统一服务电话：400-777-1260 前言 MD320/MD320N用户手册-2-简 介MD系列变频器是汇川技术推出的代表未来变频器发展方向的新一代模块化高性能变频器。与传统意义上的变频器相比，在满足客户不同性能、功能需求方面，它不是通过多个系列产品来实现（从而增加额外的制造、销售、使用、维护成本），而是在客户需求合理细分的基础上，进行模块化设计，通过单系列产品的多模块灵活组合，创建一个客户化量身定做的平台。MD系列变频器开创了未来变频器领域的三个新概念：它首创了新一代变频器三层模块化的结构标准，如图 1示；1）它首创了将用户需求进行电机驱动、通用功能和专用功能等主模块及各种子模块划分2）的物理标准，如图1所示；它引领了将矢量控制技术大众化的行业新趋势。3）这些概念将给变频器产业带来深远的影响。模块化结构的底层、中间层和顶层描述如下：图 1 传统变频器与MD系列模块化变频器比较MD系列变频器的底层模块是高性能电机控制模块，它包含V/F、无速度传感器矢量1）控制（SVC）和矢量控制（VC），主要完成对电机的高性能控制与全方位保护，它可以通过多种通道接受运行指令来控制电机，还可以通过编码器接口，进行闭环矢量控制。MD系列变频器的中间层模块是通用功能模块，该模块主要包括变频器的一些基本功2）能，如PID控制、多段速、摆频等常用功能。根据功能的复杂程度，我们提供了两种子模块供用户选择，即MD320功能模块与MD300功能模块，他们之间的区别见表1：MD320/MD320N用户手册 前言-3-表 1 MD320与MD300功能模块的区别 MD320MD300输入输出端子5个DI（双向输入，1个高速口），2个AI，2个DO（1个高速口），1个AO，1个继电器（可扩展I/O）4个DI（单向输入，1个高速口），2个AI，1个DO，1个AO，1个继电器控制方式SVC、VC、V/FSVC、V/F模拟给定方式直线模式多点折线模式，易实现注塑机功能多段速可实现16段速可实现4段速简易PLC可实现16段定时运行无摆频及定长控制有无主辅给定任意通道主辅给定只有AI2能作辅助给定通讯功能通过扩展卡通过专用卡PID控制有无多点V/F有无3）MD系列变频器的顶层模块是行业专用模块，这是给行业专用需求提供的解决平台，客户可以使用现有的解决方案，也可以根据自身要求，进行二次开发。这些顶层子模块如图2所示。图2 MD系列变频器模块结构示意图在产品易用性方面，MD系列变频器更是别具一格，全系列独立风道和散热器柜内柜外安装可选，可以提供接近IP54防护要求的解决方案；直接输入的直流母线端子和风扇直流供电使标准产品兼容共直流母线运行方式；完善的用户密码保护；快捷菜单的设计使复杂的应用调试起来也很轻松；操作面板外引和通讯口都采用标准RJ45口，既保证可靠性又大大降低应用成本；MODBUS总线协议作为标准出厂协议，加上扩展卡，可兼容PROFIBUS、DeviceNet、前言 MD320/MD320N用户手册-4-CANopen等总线控制；功能扩展卡的自动识别等。所有这些特点都体现了MD系列变频器在设计过程中遵循“以客为尊”的原则。本手册为MD系列变频器及MD320/MD320N控制模块的操作指导手册。关于MD300控制模块的使用，详细见其操作手册。本手册提供给使用者选型、安装、参数设置、现场调试、故障诊断及日常保养与维护的相关注意事项及指导。为正确使用本系列变频器，请事先认真阅读本手册，并请妥善保存以备后用。设备配套客户请将此手册随设备发给最终用户。开箱验货：在开箱时，请认真确认：本机铭牌的型号及变频器额定值是否与您的订货一致。箱内含您订购的机器、产品合1）格证、用户操作手册及保修单。产品在运输过程中是否有破损现象；若发现有某种遗漏或损坏，请速与本公司或您的2）供货商联系解决。初次使用：对于初次使用本产品的用户，应先认真阅读本手册。若对一些功能及性能方面有所疑惑，请咨询我公司的技术支持人员，以获得帮助，对正确使用本产品有利。由于致力于变频器的不断改善，因此本公司所提供的资料如有变更，恕不另行通知。MD320系列变频器符合下列国际标准，部分产品已通过CE认证。IEC/EN 61800-5-1：2003可调速电气传动系统安规要求；IEC/EN 61800-3：2004可调速电气传动系统；第三部分：产品的电磁兼容性标准及其特定的试验方法（按照7.3.2及7.3.6在正确安装和正确使用的条件下，满足IEC/EN 61800-3标准要求）。MD320N：MD320N系列是MD320系列外型与结构的升级产品，功能与MD320系列功能完全相同。MD320N系列与MD320系列主要区别在于：MD320N系列机壳分为三大部分：面壳、中壳和底壳；外观颜色为浅灰色。MD320系1）列机壳分为两部分：上盖板、下盖板，无底壳，外观颜色为汇川蓝。MD320N系列散热器为内置，有底壳包裹住；MD320系列散热器为外露。2）MD320N系列散热风扇由机壳将风扇卡在底壳上，无需螺丝固定，安装更简便；3）MD320系列散热风扇用螺丝固定在散热器上。MD320N系列键盘面板为可拆卸式面板，无需用螺丝固定；MD320系列键盘面板安装4）在上盖板上。MD320N系列出线孔为栅栏式出线孔；MD320系列出线孔为带橡胶密封圈的封闭式出5）线孔。安装尺寸不一样。详见MD320N的外型尺寸表。6）MD320/MD320N用户手册 前言-5-目 录前 言 1简 介 2第一章 安全信息及注意事项 101.1 安全事项 101.2 注意事项 13第二章 产品信息 162.1 命名规则 162.2 铭牌 162.3 MD320N变频器系列 172.4 技术规范 192.5 产品外型图、安装孔位尺寸 212.6 选配件 322.7 变频器的日常保养与维护 332.8 变频器的保修说明 342.9 选型指导 342.10 制动组件选型指南 35第三章 机械与电气安装 383.1 机械安装 383.2 电气安装 41第四章 操作与显示 564.1 操作与显示界面介绍 564.2 功能码查看、修改方法说明 574.3 快捷菜单操作方式 584.4 扩展功能菜单 594.5 状态参数的查看方法 594.6 密码设置 594.7 电机参数自动调谐 59第五章 功能参数表 62功能参数简表 63第六章 参数说明 78F0组 基本功能组 78F1组 电机参数 84F2组 矢量控制参数 85F3组 V/F 控制参数 87F4组 输入端子 90F5组 输出端子 96F6组 启停控制 99F7组 键盘与显示 102F8组 辅助功能 104F9组 故障与保护 108FA组 过程控制PID功能 111FB组 摆频、定长和计数 113FC组 多段速功能及简易PLC功能 115FD组 通讯参数 119FF组 厂家参数（保留）119FP组 用户密码 119第七章 EMC（电磁兼容性）1227.1 定义 1227.2 EMC标准介绍 1227.3 EMC指导 122第八章 故障诊断及对策 1268.1 故障报警及对策 1268.2 常见故障及其处理方法 137附 录 140附录A：普通PG卡（MD32PG）使用说明 140附录B：长线驱动PG卡（MD32PG3）使用说明 145附录C：IO扩展卡（MD32IO）使用说明 146附录D：通讯卡（MD32MBS）使用说明 148附录E：参数拷贝卡（MDCP）说明 150附录F:MD320串行通讯协议 151附录G:版本变更记录 160与外围机器的连接与外围机器的连接示例不要在变频器的输出侧安装电容器或浪涌抑制器，这将导致变频器的故障或电容和浪涌抑制器 的损坏。变频器的输入/输出（主回路）包含有谐波成分，可能干扰变频器附件的通讯设备。因此，安 装抗干扰滤波器，使干扰降至最小。外围设备的详细情况及选件参照外围设备的选型手册。接地接地电机输出侧噪音滤波器汇川变频器输入侧噪音滤波器交流电抗器电磁接触器无熔丝断路器（MCCB）或漏电断路器三相交流电源直流电抗器（标配）请使用在变频器允许规格内的电源由于在电源投入时，变频器会流入很大的冲击电流，故需注意短路器的选定。为了确保安全，请使用。请不要用电磁接触器来启动和停止变频器，这样将降低变频器的使用寿命。为了防止触电，电机和变频器必须良好地接地。可充分发挥变频器的再生能力，请根据需要使用。抑制高次谐波，改善功率因素。制动单元（或能量回馈单元）（可选）制动电阻（可选）1安全信息及注意事项安全信息及注意事项 MD320/MD320N用户手册-10-第一章 安全信息及注意事项安全定义：在本手册中，安全注意事项分以下两类：危险:由于没有按要求操作造成的危险，可能导致重伤，甚至死亡的情况;注意:由于没有按要求操作造成的危险，可能导致中度伤害或轻伤，及设备损坏的情况;请用户在安装、调试和维修本系统时，仔细阅读本章，务必按照本章内容所要求的安全注意事项进行操作。如出现因违规操作而造成的任何伤害和损失均与本公司无关。1.1 安全事项1.1.1 安装前：危险开箱时发现控制系统进水、部件缺少或有部件损坏时，请不要安装！装箱单与实物名称不符时，请不要安装！危险搬运时应该轻抬轻放，否则有损害设备的危险！有损伤的驱动器或缺件的变频器请不要使用。有受伤的危险！不要用手触及控制系统的元器件，否则有静电损坏的危险！1.1.2 安装时：危险请安装在金属等阻燃的物体上；远离可燃物。否则可能引起火警！不可随意拧动设备元件的固定螺栓，特别是带有红色标记的螺栓！注意不能让导线头或螺钉掉入驱动器中。否则引起驱动器损坏！请将驱动器安装在震动少，避免阳光直射的地方。两个以上变频器置于同一个柜子中时，请注意安装位置，保证散热效果。MD320/MD320N用户手册 安全信息及注意事项-11-1.1.3 配线时：危险必须遵守本手册的指导，由专业电气工程人员施工，否则会出现意想不到的危险！变频器和电源之间必须有断路器隔开，否则可能发生火警！接线前请确认电源处于零能量状态，否则有触电的危险！请按标准对变频器进行正确规范接地，否则有触电危险！危险绝不能将输入电源连接到变频器的输出端子（U、V、W）上。注意接线端子的标记，不要接错线！否则引起驱动器损坏！确保所配线路符合EMC要求及所在区域的安全标准。所用导线线径请参考手册的建 议。否则可能发生事故！绝不能将制动电阻直接接于直流母线（+）、（-）端子之间。否则引起火警！编码器必须使用屏蔽线，且屏蔽层必须保证单端可靠接地！1.1.4 上电前：注意请确认输入电源的电压等级是否和变频器的额定电压等级一致；电源输入端子（R、S、T）和输出端子（U、V、W）上的接线位置是否正确；并注意检查与驱动器相连接的外围电路中是否有短路现象，所连线路是否紧固，否则引起驱动器损坏！变频器的任何部分无须进行耐压试验，出厂时产品已作过此项测试。否则引起事故！危险变频器必须盖好盖板后才能上电。否则可能引起触电！所有外围配件的接线必须遵守本手册的指导，按照本手册所提供电路连接方法正确接线。否则引起事故！1.1.5 上电后：危险上电后不要打开盖板。否则有触电的危险！不要用湿手触摸驱动器及周边电路。否则有触电危险！不要触摸变频器的任何输入输出端子。否则有触电危险！上电初，变频器自动对外部强电回路进行安全检测，此时，绝不能触摸驱动器U、V、W接线 端子或电机接线端子，否则有触电危险！安全信息及注意事项 MD320/MD320N用户手册-12-危险若需要进行参数辨识，请注意电机旋转中伤人的危险。否则可能引起事故！请勿随意更改变频器厂家参数。否则可能造成设备的损害！1.1.6 运行中：危险请勿触摸散热风扇及放电电阻以试探温度。否则可能引起灼伤！非专业技术人员请勿在运行中检测信号。否则可能引起人身伤害或设备损坏！注意变频器运行中，应避免有东西掉入设备中。否则引起设备损坏！不要采用接触器通断的方法来控制驱动器的启停。否则引起设备损坏！1.1.7 保养时：危险请勿带电对设备进行维修及保养。否则有触电危险！确认在变频器电压低于 AC36V时才能对驱动器实施保养及维修，以断电后两分钟为准。否则电容上的残余电荷对人会造成伤害！没有经过专业培训的人员请勿对变频器实施维修及保养。否则造成人身伤害或设备损坏！更换变频器后必须进行参数的设置，所有可插拔插件必须在断电情况下插拔！MD320/MD320N用户手册 安全信息及注意事项-13-1.2 注意事项1.2.1 电机绝缘检查电机在首次使用、长时间放置后的再使用之前及定期检查时，应做电机绝缘检查，防止因电机绕组的绝缘失效而损坏变频器。绝缘检查时一定要将电机连线从变频器分开，建议采用500V电压型兆欧表，应保证测得绝缘电阻不小于5M。1.2.2 电机的热保护若选用电机与变频器额定容量不匹配时，特别是变频器额定功率大于电机额定功率时，务必调整变频器内电机保护相关参数值或在电机前加装热继电器以对电机保护。1.2.3 工频以上运行本变频器可提供0Hz300Hz的输出频率。若客户需在50Hz以上运行时，请考虑机械装置的承受力。1.2.4 机械装置的振动变频器在一些输出频率处，可能会遇到负载装置的机械共振点，可通过设置变频器内跳跃频率参数来避开。1.2.5 关于电动机发热及噪声因变频器输出电压是PWM波，含有一定的谐波，因此电机的温升、噪声和振动同工频运行相比会略有增加。1.2.6 输出侧有压敏器件或改善功率因数的电容的情况变频器输出是PWM波，输出侧如安装有改善功率因数的电容或防雷用压敏电阻等，易引发变频器瞬间过电流甚至损坏变频器。请不要使用。1.2.7 变频器输入、输出端所用接触器等开关器件若在电源和变频器输入端之间加装接触器，则不允许用此接触器来控制变频器的启停。一定需要用该接触器控制变频器启停时，间隔不要小于一个小时。频繁的充放电易降低变频器内电容器的使用寿命。若输出端和电机之间装有接触器等开关器件，应确保变频器在无输出时进行通断操作，否则易造成变频器内模块损坏。1.2.8 额定电压值以外的使用不适合在手册所规定的允许工作电压范围之外使用MD系列变频器，易造成变频器内器件损坏。如果需要，请使用相应的升压或降压装置进行变压处理。1.2.9 三相输入改成两相输入不可将MD系列中三相变频器改为两相使用。否则将导致故障或变频器损坏。1.2.10 雷电冲击保护本系列变频器内装有雷击过电流保护装置，对于感应雷有一定的自我保护能力。对于雷电安全信息及注意事项 MD320/MD320N用户手册-14-频发处客户还应在变频器前端加装保护。1.2.11 海拔高度与降额使用在海拔高度超过1000m的地区，由于空气稀薄造成变频器的散热效果变差，有必要降额使用。此情况请向我公司进行技术咨询。1.2.12 一些特殊用法如果客户在使用时需用到本手册所提供的建议接线图以外的方法时，如共直流母线等，请向我公司咨询。1.2.13 变频器的报废时注意主回路的电解电容和印制板上电解电容焚烧时可能发生爆炸。塑胶件焚烧时会产生有毒气体。请作为工业垃圾进行处理。1.2.14 关于适配电机标准适配电机为四极鼠笼式异步感应电机。若非上述电机请一定按电机额定电流选配1）变频器。若需驱动永磁同步电机的场合，请向我公司咨询；非变频电机的冷却风扇与转子轴是同轴连接，转速降低时风扇冷却效果降低，因此，2）电机出现过热的场合应加装强排气扇或更换为变频电机；变频器已经内置适配电机标准参数，根据实际情况有必要进行电机参数辨识或修改缺3）省值以尽量符合实际值，否则会影响运行效果及保护性能；由于电缆或电机内部出现短路会造成变频器报警，甚至炸机。因此，请首先对初始安4）装的电机及电缆进行绝缘短路测试，日常维护中也需经常进行此测试。注意,做这种测试时务必将变频器与被测试部分全部断开。2产品信息产品信息 MD320/MD320N用户手册-16-第二章 产品信息2.1 命名规则图2-1 命名规则注：MD320N系列是MD320系列外型与结构升级产品，以下内容除有关于MD320N特殊说明外，其它内容完全适应MD320N系列产品。2.2 铭牌 图2-2 铭牌MD320N T 0.7 G B变频器系列电压等级适配电机功率G 通用型机型制动单元空 无B 含制动单元P 风机水泵型S 单相220V7T 三相690VT 三相380V制动单元空无B含制动单元机型G通用型P风机水泵型电压等级S单相220VT三相380VMD320/MD320N用户手册 产品信息-17-2.3 MD320N变频器系列表2-1 MD320N 变频器型号与技术数据变频器型号电源容量kVA额定输入电流A额定输出电流A适配电机kW HP单相电源：200240V，50/60HzMD320NS0.41.05.42.30.40.5MD320NS0.71.58.24.00.751MD320NS1.53.014.07.01.52MD320NS2.24.023.09.62.23三相电源：380480V，50/60HzMD320NT0.71.53.42.10.751MD320NT1.53.05.03.81.52MD320NT2.24.05.85.12.23MD320NT3.75.910.59.03.75MD320NT5.58.914.613.05.57.5MD320NT7.511.020.517.07.510MD320NT1117.026.025.011.015MD320NT1521.035.032.015.020MD320NT18.524.038.537.018.525MD320NT2230.046.545.02230MD320NT3040.062.060.03040MD320NT3757.076.075.03750MD320NT4569.092.091.04560MD320NT5585.0113.0112.05570MD320NT75114.0157.0150.075100MD320NT90134.0180.0176.090125MD320NT110160.0214.0210.0110150MD320NT132192.0256.0253.0132200MD320NT160231.0307.0304.0160250MD320NT200250.0385.0377.0200300MD320NT220280.0430.0426.0220350MD320NT250355.0468.0465.0250400MD320NT280396.0525.0520.0280450MD320NT315445.0590.0585.0315.0500MD320NT355500.0665.0650.0355.0MD320NT400565.0785.0725.0400.0600MD320NT450630.0883.0820.0450.0三相电源：690V，50/60HzMD320-7T5585.065.063.05570产品信息 MD320/MD320N用户手册-18-变频器型号电源容量kVA额定输入电流A额定输出电流A适配电机kW HPMD320-7T75114.086.085.075100MD320-7T90134.098.095.090125MD320-7T110160.0121.0118.0110150MD320-7T132192.0170.0150.0132200MD320-7T160231.0200.0175.0160250MD320-7T200250.0235.0215.0200300MD320-7T220280.0247.0245.0220350MD320-7T250355.0265.0260.0250400MD320-7T280396.0305.0299.0280450MD320-7T315445.0350.0330.0315500MD320-7T355500.0382.0374.0355MD320-7T400565.0435.0410.0400600MD320-7T450630.0490.0465.0450MD320-7T500700.0595.0550.0500700MD320-7T560780.0605.0590.0560750MD320/MD320N用户手册 产品信息-19-2.4 技术规范表2-2变频器技术规范项 目规 格基本功能最高频率300Hz载波频率0.5kHz16kHz；可根据负载特性，自动调整载波频率。输入频率分辨率数字设定：0.01Hz 模拟设定：最高频率0.1%控制方式开环矢量控制（SVC）闭环矢量控制（VC）V/F控制启动转矩G型机：0.5Hz/150%（SVC）；0Hz/180%（VC）P型机：0.5Hz/100%调速范围1：100（SVC）1：1000（VC）稳速精度0.5%（SVC）0.02%（VC）转矩控制精度5%（VC）过载能力G型机：150%额定电流60s；180%额定电流1s。P型机：120%额定电流60s；150%额定电流1s。转矩提升自动转矩提升；手动转矩提升0.1%30.0%V/F曲线三种方式：直线型；多点型；平方型V/F曲线 加减速曲线直线或S曲线加减速方式；四种加减速时间；加减速时间范围0.03000.0s 直流制动直流制动频率：0.00Hz最大频率，制动时间：0.0s36.0s，制动动作电流值：0.0%100.0%点动控制点动频率范围：0.00Hz50.00Hz；点动加减速时间0.0s3000.0s简易PLC、多段速运行通过内置PLC或控制端子实现最多16段速运行内置PID可方便实现过程控制闭环控制系统自动电压调（AVR）当电网电压变化时，能自动保持输出电压恒定转矩限定与控制“挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸；闭环矢量模式可实现转矩控制个性化功能上电外围设备安全自检可实现上电对外围设备进行安全检测如接地、短路等共直流母线功能可实现多台变频器共用直流母线的功能QUICK 键用户自由定义快捷菜单MF.K 键可编程键：命令通道切换/正反转运行/点动运行功能选择 纺织摆频控制多种三角波频率控制功能定长控制给定长度控制功能定时控制定时控制功能：设定时间范围0h65535h产品信息 MD320/MD320N用户手册-20-项 目规 格运 行运行命令通道三种通道：操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换频率源共有10种频率源：数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定。可通过多种方式切换辅助频率源10种辅助频率源。可灵活实现辅助频率微调、频率合成输入端子五个数字输入端子，其中一个可作高速脉冲输入。（可扩展至十个）可兼容有源PNP或NPN输入方式二个模拟量输入端子，其中一个只能用作电压输入，另一个可作电压或电流输入。（可扩展一个电压输入端子）输出端子一个高速脉冲输出端子（可选为开路集电极式），0kHz50kHz的方波信号输出，可实现设定频率、输出频率等物理量的输出。一个数字式输出端子（可扩展至两个）一个继电器输出端子（可扩展至两个）一个模拟输出端子（可扩展至两个），分别可选0/4mA20mA或0/2V10V，可实现设定频率、输出频率等物理量的输出 显示与键盘操作LED显示显示参数LCD显示可选件，中/英文提示操作内容参数拷贝使用参数拷贝单元可实现参数的快速复制按键锁定和功能选择实现按键的部分或全部锁定，定义部分按键的作用范围，以防止误操作保护功能上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等选配件LCD操作面板、多功能输入输出扩展卡、制动组件、通讯卡、张力卡、PG卡、供水卡等环 境使用场所室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等海拔高度低于1000m环境温度1040（环境温度在4050，请降额使用）湿度小于95%RH，无水珠凝结振动小于5.9m/s2（0.6g）存储温度2060MD320/MD320N用户手册 产品信息-21-2.5 产品外型图、安装孔位尺寸2.5.1 产品外型图：图2-3 MD320变频器外型图图2-4 MD320N变频器外型图产品信息 MD320/MD320N用户手册-22-图2-5 0.4kW5.5kW外型尺寸及安装尺寸示意图图2-6 7.5kW15kW外型尺寸及安装尺寸示意图MD320/MD320N用户手册 产品信息-23-图2-7 0.4kW15kW外型尺寸及安装尺寸示意图DWAH1HB图2-8 18.5kW450kW外型尺寸及安装尺寸示意图产品信息 MD320/MD320N用户手册-24-图2-9 MD320N系列 18.5kW450kW外型尺寸及安装尺寸示意图2.5.2 外型及安装孔位尺寸：表2-3 MD320外型及安装孔位尺寸变频器型号安装孔位mm外型尺寸mm安装孔径mm重 量（kg）ABHH1WDMD320S0.4G113172182/1231455.41.1MD320S0.7GMD320S1.5GMD320S2.2GMD320T0.7GBMD320T1.5GBMD320T2.2GBMD320T2.2GB（内置PG卡）147236246/1581655.42.5MD320T3.7GBMD320T5.5PBMD320T5.5GBMD320T7.5PBMD320/MD320N用户手册 产品信息-25-变频器型号安装孔位mm外型尺寸mm安装孔径mm重 量（kg）ABHH1WDMD320T7.5GB15033532234822417767MD320T11PBMD320T11GB*MD320T15PB*MD320T15GB*MD320T18.5PB*MD320T18.5GMD320T22P2354474304602852206.520MD320T22GMD320T30PMD320T30GMD320T37PMD320T37GMD320T45P2505985736203802621034MD320T45GMD320T55PMD320T55GMD320T75PMD320T75GMD320T90P3436786607004733071047MD320T90GMD320T110PMD320T110GMD320T132P4499058809305793751090MD320T132GMD320T160PMD320T160GMD320T200PMD320T200GMD320T220P4201030983106065037712130MD320T220GMD320T250PMD320T250GMD320T280PMD320T280GMD320T315P产品信息 MD320/MD320N用户手册-26-变频器型号安装孔位mm外型尺寸mm安装孔径mm重 量（kg）ABHH1WDMD320T315GMD320T355P52013001203135880040014200MD320T355GMD320T400PMD320T400GMD320T450PMD320-7T132GHMD320-7T160PH3201166109011924403101090MD320-7T160GHMD320-7T200PHMD320-7T200GH MD320-7T220PHMD320-7T220GH MD320-7T250PHMD320-7T250GH MD320-7T280PHMD320-7T280GMD320-7T315P4201030983106065037712130MD320-7T315GMD320-7T355PMD320-7T355GMD320-7T400PMD320-7T400GMD320-7T450P52013001203135880040014200MD320-7T450GMD320-7T500PMD320-7T500GMD320-7T560PMD320T110GHMD320T132PH3201166109011924403101090MD320T132GH MD320T160PHMD320T160GH MD320T200PHMD320/MD320N用户手册 产品信息-27-变频器型号安装孔位mm外型尺寸mm安装孔径mm重量（kg）ABHH1WDMD320-7T55GMD320-7T75P2505705506004003301047MD320-7T75GMD320-7T90PMD320-7T90GMD320-7T110PMD320-7T110GMD320-7T132P注：型号名称尾部“H”表示窄体机。表2-4 MD320N变频器外型及安装孔位尺寸（mm）变频器型号安装孔位mm外型尺寸mm安装孔径mm重 量kgABHH1WDMD320NS0.4GB113172186/1251645.01.1MD320NS0.7GBMD320NS1.5GBMD320NS2.2GBMD320NT0.7GBMD320NT1.5GBMD320NT2.2GBMD320NT2.2GB-C148236248/1601835.02.5MD320NT3.7GBMD320NT5.5PBMD320NT5.5GBMD320NT7.5PBMD320NT7.5GB*190305322/20819266.5MD320NT11PB*MD320NT11GB*MD320NT15PB*MD320NT15GB*MD320NT18.5PBMD320NT18.5GMD320NT22P2354474324632852286.520MD320NT22GMD320NT30PMD320NT30GMD320NT37P产品信息 MD320/MD320N用户手册-28-变频器型号安装孔位mm外型尺寸mm安装孔径mm重 量kgABHH1WDMD320NT37G2605805496003852651032MD320NT45PMD320NT45GMD320NT55PMD320NT55GMD320NT75PMD320NT75G3436786607004733071047MD320NT90PMD320NT90GMD320NT110PMD320NT110G4499038809305793801090MD320NT132PMD320NT132GMD320NT160PMD320NT160GMD320NT200P4201030983106065037712130MD320NT200GMD320NT220PMD320NT220GMD320NT250PMD320NT250GMD320NT280PMD320NT280GMD320NT315PMD320NT315G52013001203135880040016200MD320NT355PMD320NT355GMD320NT400PMD320NT400GMD320NT450PMD320/MD320N用户手册 产品信息-29-2.5.3 外引键盘的外型尺寸 图2-10 外引键盘的外型尺寸外引键盘的安装开孔尺寸：图2-11 外引键盘的安装开孔尺寸产品信息 MD320/MD320N用户手册-30-2.5.4 外置直流电抗器尺寸图图2-12 外置电抗器尺寸示意图表2-5 适用变频器型号适用变频器型号ABCDEFG固定孔铜牌连接孔径电抗器型号MD320T75G/90P/90G16019012516119225519510*1512DCL-0200MD320T110P/110G/132P16019012516119225519510*1512DCL-0250MD320T132G/160P/160G16019012516119225519510*1512DCL-0360MD320T200P/200G/220P/220G/250P1902309312825032520013*1815DCL-0600MD320T250G/280P/280G/315P1902309312825032520013*1815DCL-0700MD320T315G/355P/355G/400P/400G/450P22425013516526033523512*2014DCL-1000MD320-7T55G/75P/75G/90P/90G/110P16019012516119225519510*1512目前没有配电抗器MD320-7T110G/132P/132G/160PMD320-7T160GH/200PH/200GH/220PH16019012516119225519510*1512DCL-0250MD320-7T220GH/250PH/250GH/280PH16019012516119225519510*1512DCL-0360MD320-7T280G/315P/315G/355P/355G/400PMD320-7T400G/450P/450G/500P/500G/560P1902309312825032520013*1815DCL-0700注：特殊要求 可以定制非标外置直流电抗器安装方式：深圳市汇川技术股份有限公司MD320/MD320N系列变频器，从75kW以上功率，全部采用标配外置直流电抗器，发货时用单独的包装木箱随机器一起发货。用户在安装时需要把变频器主回路接线端子P和（+）之间的短路铜排拆掉，然后把直流电抗器接在P和（+）之间，电抗器端子与变频器端子P、（+）之间连线没有极性。装上直流电抗器后，P和（+）之间的短路铜排不再使用。MD320/MD320N用户手册 产品信息-31-2.6 选配件若需以下选配件，请在订货时说明。表2-6 MD320变频器选配件名 称型 号功 能备 注 内置制动单元产品型号后带“B”单相从0.4kW2.2kW、三相0.75kW15kW内置制动单元为标准配置18.5kW30kW内置制动单元可选外置制动单元MDBU37kW以上外置制动单元75kW以上采用多台并联能量回馈单元MDFB将变频器中电能回馈给交流电网的节能产品。多泵供水控制卡MD32WS可实现多泵供水控制的恒压供水系统，多种供水模式可选择，具有休眠功能及消防控制功能等。内置时钟，适用于3.7kW及以上机型.I/O扩展卡MD32IO可增加五个数字输入、一个模拟电压输入；一个继电器输出、一个数字输出、一个模拟量输出。适用于3.7kW及以上机型PROFIBUS-DP总线卡MD32PFSPROFIBUS-DP总线接口RJ45和端子接口兼容，适用于3.7kW及以上机型MODBUS通讯卡MD32MBSRS485通讯接口、RS232通讯接口RJ45和端子接口兼容DeviceNet总线卡MD32DCTDeviceNet总线接口 CANopen总线卡MD32CANCANopen总线接口 普通PG卡1MD32PG旋转编码器接口卡 适配15V电源、推挽或开路集电极输出编码器普通PG卡2MD32PGD带分频输出的旋转编码器接口卡长线驱动PGMD32PG3适用于差分方式编码器应用于同步电动机和感应电动机闭环控制场合外引LED操作面板MDKE外引LED显示和操作键盘MD系列通用RJ45接口外引LCD操作面板MD32KC外引LCD显示和操作键盘 RJ45接口参数拷贝单元MDCP参数拷贝MD系列通用RJ45接口EPS市电同步卡MD32EPSEPS市电同步变频器输出电压与电网电压同步，适用于3.7kW及以上机型.延长电缆MDCAB标准8芯网线，可以和MDKE、MD32KC、
