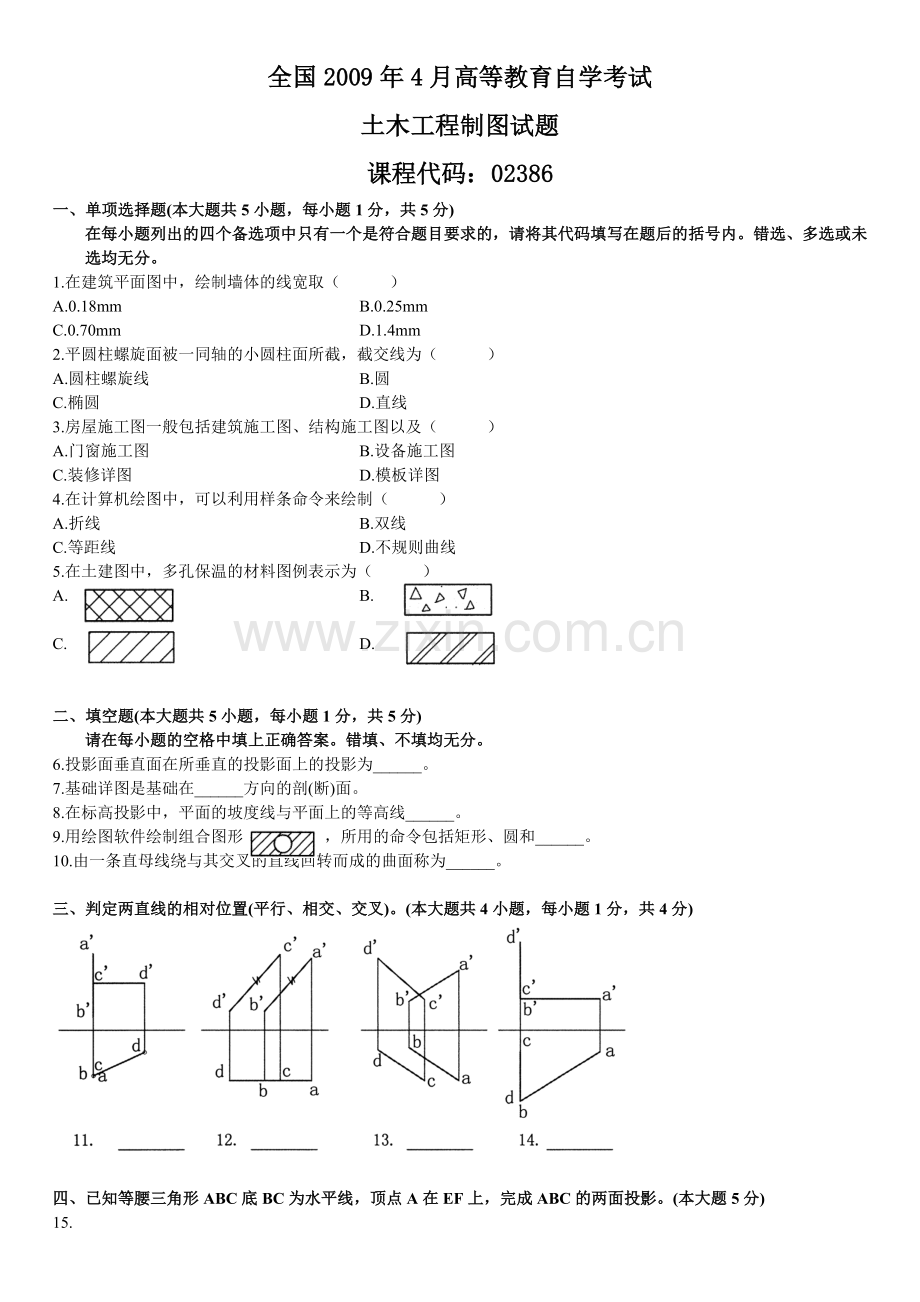

全国2009年4月高等教育自学考试
土木工程制图试题
课程代码：02386
一、单项选择题(本大题共5小题，每小题1分，共5分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1.在建筑平面图中，绘制墙体的线宽取（ ）
A.0.18mm B.0.25mm
C.0.70mm D.1.4mm
2.平圆柱螺旋面被一同轴的小圆柱面所截，截交线为（ ）
A.圆柱螺旋线 B.圆
C.椭圆 D.直线
3.房屋施工图一般包括建筑施工图、结构施工图以及（ ）
A.门窗施工图 B.设备施工图
C.装修详图 D.模板详图
4.在计算机绘图中，可以利用样条命令来绘制（ ）
A.折线 B.双线
C.等距线 D.不规则曲线
5.在土建图中，多孔保温的材料图例表示为（ ）
A. B.

C. D.

二、填空题(本大题共5小题，每小题1分，共5分)
请在每小题的空格中填上正确答案。错填、不填均无分。
6.投影面垂直面在所垂直的投影面上的投影为______。
7.基础详图是基础在______方向的剖(断)面。
8.在标高投影中，平面的坡度线与平面上的等高线______。
9.用绘图软件绘制组合图形 ，所用的命令包括矩形、圆和______。
10.由一条直母线绕与其交叉的直线回转而成的曲面称为______。

三、判定两直线的相对位置(平行、相交、交叉)。(本大题共4小题，每小题1分，共4分)

四、已知等腰三角形ABC底BC为水平线，顶点A在EF上，完成ABC的两面投影。(本大题5分)
15.

五、画出立体的正面斜二轴测图。(本大题10分)
16.

六、补出立体的第三投影图(本大题共2小题，每小题8分，共16分)
17.求侧面投影图 18.求水平投影图

七、求作穿孔四棱锥的水平投影和侧面投影。(本大题10分)
19.

八、求作三圆柱相贯线的正面投影和侧面投影。(本大题10分)
20.

九、画出物体的1-1剖面图。(本大题10分)
21.

十、画出建筑形体的两点透视图。(本大题10分)
22.

十一、补全梁的断面2-2.3-3；画全成型钢筋图(1#、3#钢筋，尺寸不注)；写出采用计算机绘制该图时，要用到的编辑和绘图命令。(本大题共15分)
23.
