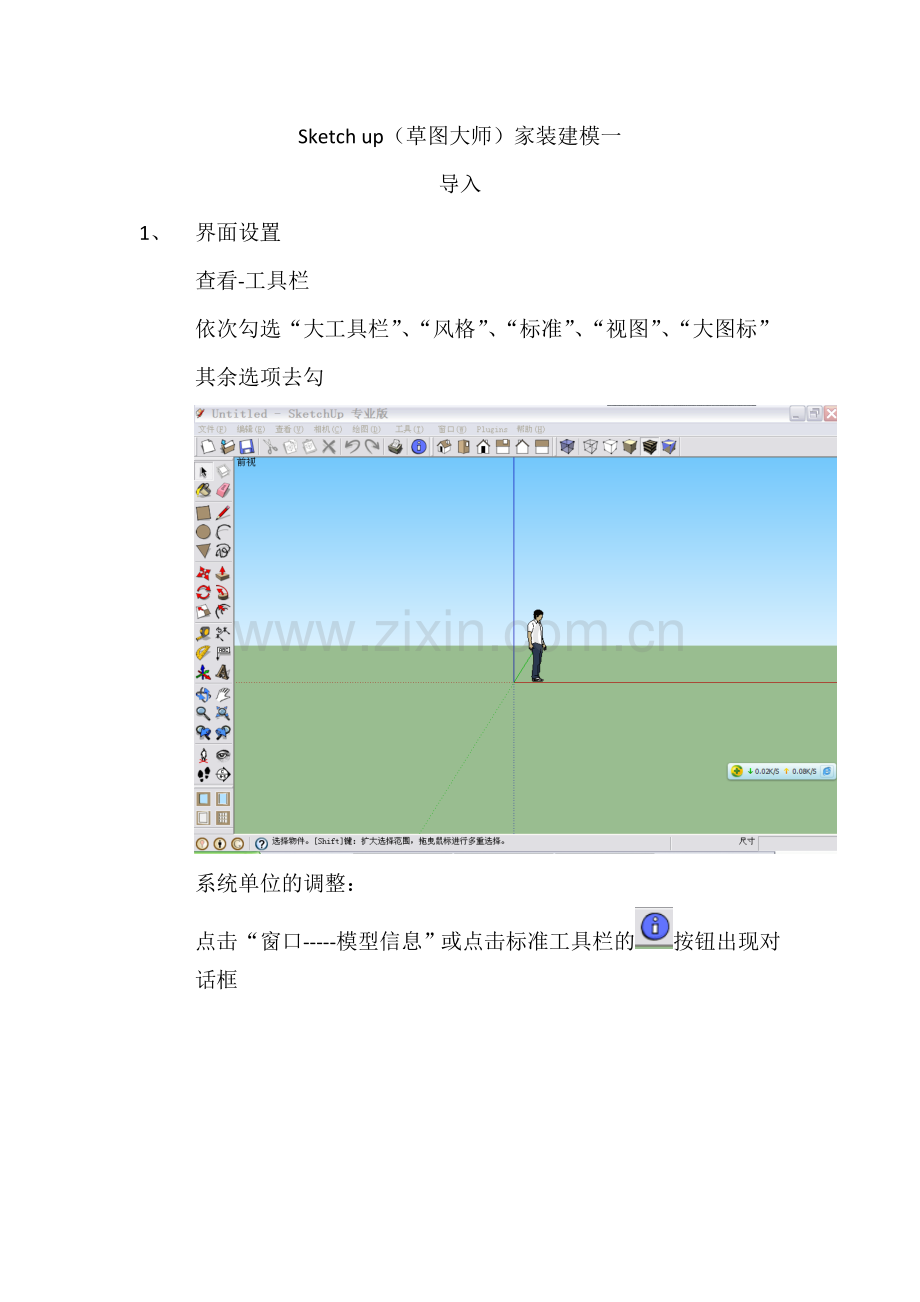

Sketch up（草图大师）家装建模一
导入
1、 界面设置
查看-工具栏
依次勾选“大工具栏”、“风格”、“标准”、“视图”、“大图标”
其余选项去勾

系统单位的调整：
点击“窗口-----模型信息”或点击标准工具栏的按钮出现对话框

选择“单位”，调整结果如图
2、 cad文件（原始户型图）导入
文件—导入---在出现的对话框中将最下方的文件类型选为“Acad files（*.dwg,*.dxf）”---选择相应的cad文件点击打开按钮
3、 导入后的调整
Cad文件打入后，往往出现尺寸不匹配的问题，如cad内的文件是以英寸为单位的，导入后草图大师自动换算为毫米，或是其他原因导致图形尺寸出现问题，如下图
图中被选中的线条（蓝色）应为2300MM。但导入后测量结果是627324MM，如果不调整平面图尺寸建模，将对后期3dmax的灯光及材质调整造成极大影响。调整方法为：
点击窗口左侧的“测量”工具
依次点击任何一条已知尺寸线段的两个端点
输入该线段的实际尺寸，如2300，按下回车键，出现一个选择框

点击“是”
大功告成，草图大师的尺寸是可以在3dmax中直接1:1使用的，具体的在导出部分将详细解释。
