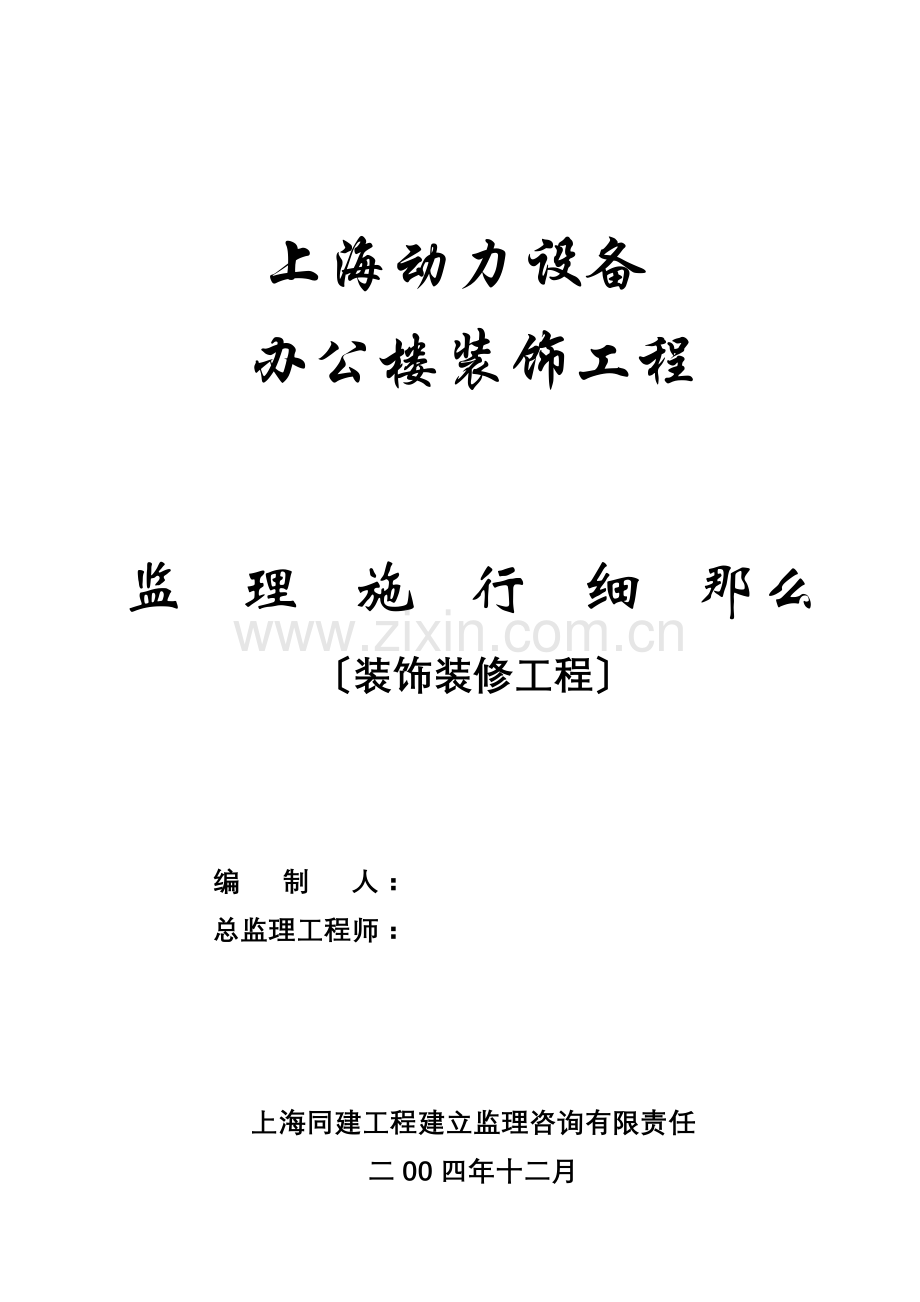

办公楼装饰工程

监理施行细那么
〔装饰装修工程〕

编 制 人：
总监理工程师：

上海同建工程建立监理咨询有限责任
二00四年十二月

上海动力设备办公楼装饰工程
监理施行细那么

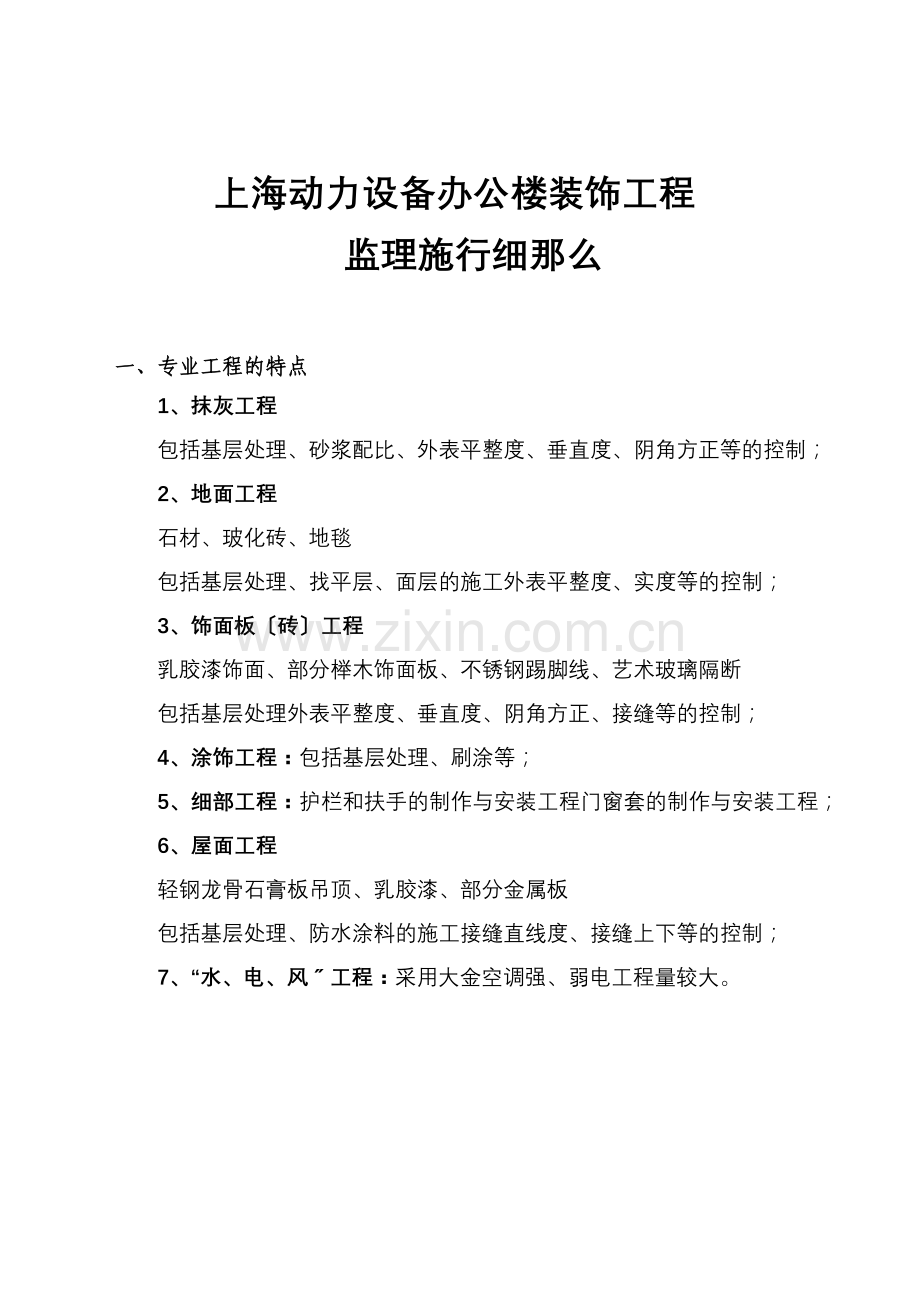

一、专业工程的特点
1、抹灰工程
包括基层处理、砂浆配比、外表平整度、垂直度、阴角方正等的控制；
2、地面工程
石材、玻化砖、地毯
包括基层处理、找平层、面层的施工外表平整度、实度等的控制；
3、饰面板〔砖〕工程
乳胶漆饰面、部分榉木饰面板、不锈钢踢脚线、艺术玻璃隔断
包括基层处理外表平整度、垂直度、阴角方正、接缝等的控制；
4、涂饰工程：包括基层处理、刷涂等；
5、细部工程：护栏和扶手的制作与安装工程门窗套的制作与安装工程；
6、屋面工程
轻钢龙骨石膏板吊顶、乳胶漆、部分金属板
包括基层处理、防水涂料的施工接缝直线度、接缝上下等的控制；
7、“水、电、风〞工程：采用大金空调强、弱电工程量较大。

二、监理工作流程
修改
方案
承包
申报施工方案
装饰工程质量监理程序
承包
按工序自检
返工
修整
不合格
按装饰内容及工艺要求分工序施工
不合格
清场
合格
报送有关资料
监理、承包
进场原材料检验
同意
不同意
监理工程师
审批施工方案

进入下一道工序
监理签发认可书
合格
不合格
监理工程师现场检验
承包
填报工序报验表
合格

不合格
修整
监理巡视检查并控制关键点
修改
申报施工方案
承包
监理工程师
审批施工方案
合格
验收进场材料
监理工程师
进场材料自检和申报
承包
不合格
门窗工程质量监理程序
不合格
清退换材料
进入下一道工序

监理工程师签发认可书
合格
监理工程师现场检验
承包
填报分项工程报验单
合格
承包自检
门窗工程施工

不同意
同意
合格
合格
附：
·各项材料合格证
·各项材料复试
·自检评定表。
修改施工方案
不合格
评定楼面、地面分部工程质量
监理工程师检验
承包
自检后填报面层报验单
面层施工
监理工程师签发认可书
监理工程师检验
附：
·各项材料合格证
·各项材料复试
·自检评定表
承包
自检后填报基层报验单
基层施工
监理工程师审核
承包
申报楼面、地面施工方案
地面与楼面工程质量监理程序监理工程师签发认可书
不合格

安装工程质量监理程序

设计院修改
熟悉施工图完成图纸会审及技术交底

承包人修整
审核开工申请重点是承包人的资质特殊工种上岗证施工方案及施工组织设计
不合格

正 式 开 工

不合格
承包人修整
配合土建与承包人一起核验所有予留洞〔孔〕予埋件的坐标、尺寸、数量

不合格
不合格
订货人
负责退换
订货人
负责退换
与业主、承包人一起验收材料、器材的质量及质保书
与业主、承包人一起验收设备的型参数及有关

不合格
承包人
返工
不合格
承包人
返工
验收现场制作件
核验设备根底的坐标、
埋件、留孔

承包人
返工
在承包人自检的根底上验收隐蔽工程及其他电气、通风采暖与道、部件、设备的安装质量
不合要求

不合格

承包人
整改
现场检查承包人所进展的系统强度、严性、真空度或盛水、灌水、通水、通球以及接地电阻绝缘电阻测试通风系统的测试等试验并签发验收单

不合格

承包人
整改
现场检查承包人进展的测试调试验收单机试车并签认有关记录

承包人
整改
不合格
与业主、设计、承包人一起进展系统联动试车及检测并签认有关

审 核 竣 工 资 料

竣 工 交 付 使 用

三、监理工作的控制要点、目的值及与措施
1、施工组织设计审查的监理控制
a.监理控制的目的值
确认施工组织设计能起到指导、组织施工确保工程到达预的质量目的工目的、目的。
b.监理工作与措施
·由总监理工程师组织专业监理工程师对施工组织设计进展审批。内容：
·施工组织设计的编制上级各部门、企业技术负责人审批手续是否完善；
·涉及装饰装修工程的质量预控保证措施与预防因施工质量而引起的质量通病的措施是否可行；
·使用的机械型、数量装备、劳动力方案是否能保证质量工要求；
·编制的施工工是否合理、可行；
·材料质量的控制及材料供给方案是否与进度方案同步；
·设计的施工平面布置以及文明施工平安消费措施的落实情况；
·对材料的控制、措施；
·根据装饰装修工程的特点是否采取合理、可靠的操作工艺及架子工艺；
2、原材料、半成品的质量监理控制
a.监理控制的目的值
原材料、半成品的质量必须符合设计要求及现行的规定。
b.监理工作与措施
·建立进场原材料、半成品申报制度申报内容包括名称、消费厂、批、规格、数量、进场日、质保资料等根据申报的内容进展审查。符合设计要求及现行规定的材料方可使用。必要时采取封样确保样本与材料一致。
·按规定取样复试合格的原材料、半成品才能用于工程上。
3、施工过程中的监理控制
①工程材料、构配件及设备的质量预控
a.材料加工定货的质量控制
材料加工定货时承包应向监理工程师提供产地和消费厂家然后监理会同承包检查其资质和质量保证体系与措施。经认可后按样品进展验收。材料进场后承包按批量抽查并将结果报监理审核。
b.材料进场后的质量控制
·材料进场必须附有原材料、半成品、成品的准用证、备案证明、交易凭证、质量合格证或试〔检〕验；
·材料进场后按规定进展验收和取样复试；
·监理按原材料、构配件及设备质量签认程序检查或随机抽查。
②抹灰工程的质量预控
a.监理控制目的值
·抹灰工程所用材料的品种和性能必须符合设计要求及现行的规定。砂浆的配合比必须符合设计要求；
·抹灰前基层外表化处理必须符合设计要求及施工规定；
·抹灰层与基层之间及各抹灰层之间必须粘结结实抹灰层应无脱层、空鼓面层应无爆灰和裂缝外墙和顶棚的抹灰层与基层之间及各抹灰层之间必须粘结结实；
·抹灰应分层进展当抹灰总厚度大于或等于35mm时应采取加强措施。不同材料基体交接处外表的抹灰应采取防止开裂的加强措施当采用加强网时加强网与各基体的搭接度不小于100mm。
·抹灰外表应光滑、干净、接槎平整分格缝应明晰；
·护角、孔洞、槽、盒周围的抹灰外表应整齐、光滑道后面的抹灰外表应平整；
·抹灰层的总厚度应符合设计要求水泥砂浆不得抹在石灰、砂浆层上罩面石膏灰不得抹在水泥砂浆层上；
·抹灰分格缝的设置应符合设计要求宽度和深度应均匀外表应光滑棱角应整齐；
·有排水要求的部位应做清水线〔槽〕。滴水线〔槽〕应整齐顺直滴水线应内高外低滴水槽的宽度和深度均不应小于10mm。
抹灰工程质量的允许偏向的目的值
项次
项 目
允许偏向(mm)
普通抹灰
高级抹灰
1
立面垂直度
4
3
2
外表平整度
4
3
3
阴角方正
4
3
4
分格条〔缝〕直线度
4
3
5
墙裙、勒脚上口直线度
4
3
注：1〕普通抹灰本表第3项可不检查。2〕顶棚抹灰本表第2项可不检查但应平顺。

b.监理工作与措施
·学习掌握抹灰工程施工图、设计说明及其他设计；
·查检材料的合格证书、性能检测、进场验收记录和复验合格的材料方准用于工程。
·理解掌握抹灰工程允许偏向采取相应检查对工程质量进展控制。
·做好隐蔽验收工作验收合格方准下一工序的施工。
·按规定进展检查验收采取观察、手摸、小锤轻击、尺量等相应的进展。验收合格后才可进展下一道工序的施工。
③地面工程的质量预控
a.监理控制目的值
·基层处理符合设计要求及施工规定；
·所用材料的品种、规格、配合比、标或强度等级符合设计要求及现行的规定；
·各构造层的厚度和连接件的构造符合设计要求及现行规定；
·施工的环境温度及所铺设的材料温度符合现行规定；
·有找坡要求的应符合设计要求及现行规定；
·砖面层在铺贴前应对砖的规格尺寸、外观质量、色泽进展预选并应浸水潮湿后晾干待用；铺贴时宜采用干硬性水泥砂浆应严坚实砂浆应饱满并严格控制标高严铺贴缝隙宽度不宜大于1mm虚缝铺贴缝隙宽度宜为5-10mm面层铺贴应在24h内进展擦缝、勾缝和压缝工作；缝的深度宜为砖厚的1/3；擦缝和勾缝应彩同品种、同标、同颜色的水泥随做随清理水泥并做养护和保护；在面层铺光后面层应坚实平整、干净、线路顺直、不应有空鼓松动脱落和裂缝、缺棱、掉角、污染等缺陷。
b.监理工件与措施
·学习掌握楼地面工程的施工图设计说明及其他设计；
·检查所用材料的质量合格证书、性能检测、进场验收记录及复试合格材料方准使用于工程。
·理解掌握现行对施工质量进展控制。
·做好隐蔽验收工作验收合格方准进展下一工序的施工。
·按规定进展检查验收采取观察、手摸、尺量、轻敲等相应检查手段对工程进展验收合格前方准进展下一工序施工。
④饰面板〔砖〕工程的质量预控
Ⅰ饰面板工程
a.监理控制目的值
·饰面板的品种、规格、颜色和性能要求符合设计要求木饰面板和塑料饰面板的燃烧性能等级符合设计要求。
·饰面板孔、槽的数量、位置和尺寸符合设计要求；
·饰面板安装工程的预埋件〔或后置埋件〕连接的数量、规格、位置、连接和防腐处理必须符合设计要求后置埋件的现场拉拨强度必须符合设计要求饰面板安装必须结实。
·饰面板外表应平整、干净、色泽一致无裂痕和缺损。
·饰面板嵌缝应实、平直、宽度和深度应符合设计要求；嵌填材料色泽应一致。
·饰面板上的孔洞应套割吻合边缘应整齐。
·有排水要求的部位应做滴水线(槽),线(槽)顺直,流水坡向正确,符合设计要求。
饰面板安装的允许偏向的目的值
项次
工程
允许偏向〔mm〕
瓷板
木材
塑料
金属
1
立面垂直度
2
1.5
2
2
2
外表平整度
1.5
1
3
3
3
阴角方正
2
1.5
3
3
4
接缝直线度
2
1
1
1
5
墙裙、勒脚上直线
2
2
2
2
6
接缝上下差
0.5
0.5
1
1
7
接缝宽度
1
1
1
1

b.监理工作及措施
·学习掌握饰面板工程的施工图设计说明及其它设计；
·检查材料的合格证书性能检测、进场验收记录和复验合格方准用于工程。
·做好隐蔽工程的验收工作验收合格方准进展下一工序施工。
·理解掌握允许偏向从而对工程质量进展控制。
·按规定进展检查验收采用观察、手扳、小锺轻击、尺量等相应检查对施工质量进展检验验收合格方准进展下一工序施工。

Ⅱ饰面砖粘结工程
a.监理控制目的值
·饰面砖的品种、规格、图案、颜色和性能符合设计要求。
·饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工符合设计要求及现行和工程技术的规定。
·饰面砖粘结必须结实。
·漆粘结施工的饰面砖工程应无空鼓裂缝。
·饰面砖外表应平整干净、色泽一致无裂痕和缺损。
·阴角处搭接方式非整砖使用部位应符合设计要求。
·墙面突出物周围的饰面砖应整砖套割吻合边缘应整齐墙裙贴脸突出墙面的厚度应一致。
·饰面砖接缝应平直光滑填嵌应连续实宽度和深度应符合设计要求。
饰面砖粘结的允许偏向目的值
项次
工程
允许偏向〔mm〕
外墙面砖
内墙面砖
1
立面垂直度
3
2
2
外表平整度
4
3
3
阴角方正
3
3
4
接缝直线度
3
2
5
接缝上下差
1
0.5
6
接缝宽度
1
1

b.监理工作与措施
·学习掌握饰面砖工程的施工图设计说明其他设计；
·检查材料的证书性能检测、进场验收记录和复验验收合格的方准使用于工程。
·做好隐蔽验收工作验收合格方准用于下一工序施工。
·理解掌握允许偏向值从而对施工质量进展控制。
·按规定进展检查验收采用观察用小锤轻敲尺量等相应对质量进展验收合格前方准交付使用。
⑤涂饰工程的质量预控
Ⅰ水性涂料涂饰工程
a.监理控制目的值
·所用涂料的品种、型和性能符合设计要求；
·颜色图案符合设计要求；
·涂饰均匀粘结结实不得漏涂、透底、起皮和掉粉；
·基层处理符合设计要求及施工规定；
·涂层与其他装修材料和设备衔接处应吻合界面应明晰.
薄涂料的涂饰质量控制目的值
项次
工程
普通装饰
高级装饰
1
颜色
均匀一致
均匀一致
2
泛碱、咬色
允许少量细微
不允许
3
流坠、疙瘩
允许少量细微
不允许
4
砂眼、刷纹
允许少量细微砂眼、刷纹通顺
无砂眼、无刷纹
5
装饰线、分色线直线度允许偏向〔mm〕
2
1

复层涂料的涂饰质量控制目的值
项次
工程
质量要求
1
颜色
均匀一致
2
泛碱、咬色
不允许
3
喷点疏程度
均匀、不允许连片

b.监理工作与措施
·学习掌握水性涂料涂饰工程的施工图设计说明及其他设计；
·检查材料的合格证书性能检测和进场验收记录合格材料方准用于工程；
·施工的环境温度控制在5～35℃之间过低过高停顿施工。
·按规定进展开工验收采取观察、支模、尺量等相应检查进展质量验收验收合格前方准交付使用。
Ⅱ溶剂型涂料涂饰工程
a.监理控制目的值
·溶剂型涂料涂饰工程的选用涂料的品种、型的性能应符合设计要求；
·溶剂型涂料涂饰工程的颜色、光泽、图案符合设计要求。
·溶剂型涂料涂饰工程应涂饰均匀粘结结实不得漏涂、透底、起皮和反锈。
·溶剂型涂料涂饰工程的基层处理符合施工规定。
·涂层与其他装修材料和设备衔接处应吻合界面应明晰。
色漆的涂饰质量
项次
工程
普通涂饰
高级涂饰
1
颜色
均匀一致
均匀一致
2
光泽、光滑
光泽根本均匀光滑无挡手感
光泽均匀一致、光滑
3
刷纹
刷纹通顺
无刷纹
4
裹棱、流坠、皱皮
明显处不允许
不允许
5
装饰线、分色线直线允许偏向
2
1
注：无光色泽不检查光泽
清漆的涂饰质量
项次
工程
普通涂饰
高级涂饰
1
颜色
根本一致
均匀一致
2
木纹
棕眼刮平、木纹清楚
棕眼刮平、木纹清楚
3
光泽、光滑
光泽根本均匀光滑无挡手感
光泽均匀一致、光滑
4
刷纹
无刷纹
无刷纹
5
裹棱、流坠、皱皮
明显处不允许
不允许

b.监理工作与措施
·学习掌握溶剂型涂料涂饰工程的施工图、施工说明及其他设计；
·检查所用材料的合格证书性能检测和进场验收记录；
·理解掌握现行规定从而对工程质量进展控制；
·按规定进展开工验收采取观察、手摸、尺量等对工程进展检查验收验收合格前方准交付使用。
⑥细部工程的质量预控
Ⅰ护栏和扶手制作与安装工程
a.监理控制目的值
·护栏和扶手制作与安装所使用材料的材质、规格、数量和塑料的燃烧性能等级符合设计要求；
·护栏和扶手的造型、尺寸及安装位置符合设计要求；
·护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点符合设计要求；
·护栏高度、栏杆间距安装位置必须符合设计要求护栏安装必须结实；
·护栏和扶手转角弧度符合设计要求接缝严外表光滑色泽一致不得有裂缝翘曲及损坏；

护栏和扶手安装的允许偏向目的值
项次
工程
允许偏向〔mm〕
1
护栏垂直度
3
2
栏杆间距
3
3
扶手直线度
4
4
扶手高度
3

b.监理工作与措施
·学习掌握施工图设计说明及其他设计
·检查所用材料的合格证书性能检测验收记录等合格材料方可使用于工程；
·做好隐蔽验收工作验收合格方可进入下一工序施工；
·理解掌握允许偏向从而对施工质量进展控制；
·按规定进展检查验收采取观察、手扳、尺量等相应对工程质量进展检查验收验收合格前方准进展一下工序的施工。
Ⅱ门窗套的制作与安装工程
a.监理控制目的值
·门窗套制作与安装所用材料的材质、规格、花纹和颜色木材的燃烧性能等级和含水率等符合设计要求及现行的有关规定；
·门窗套的造型、尺寸和固定符合设计要求安装结实；
·门窗套外表平整干净线条顺直接缝严色泽一致不得有裂缝翘曲及损坏。
门窗套安装的允许偏向目的值
项次
工程
允许偏向〔mm〕
1
正侧面垂直度
3
2
门窗套上口程度度
1
3
门窗套上口直线度
3
b.监理工作与措施
·学习掌握施工图设计说明及其他设计；
·检查材料的合格证书性能检测进场验收记录和复验合格材料方准用于工程；
·做好隐蔽验收工作验收合格前方准进展下一工序施工；
·理解掌握允许偏向对施工质量进展控制；
·按规定进展检查验收采取观察、手扳、尺量等相应对工程进展检查验收验收合格的方可进展下一工序施工。
⑦屋面工程的质量预控
A.施工准备阶段的监理
·组织召开屋面工程设计交底会；
·审查批准屋面工程施工组织设计；
·检查屋面材料及其制品的质检；
·审查施工工艺的试验参考资料；
·组织监理机构技术交底。
B.卷材防水层的施工监理
·进场的卷材和胶粘剂质量要符合要求有出厂合格证及材料性能检测冻结见证取样送检合格；
·材料进场后要检查材料保库房库房必须远离火源并做到室内枯燥严禁烟火；
·防水基层要符合要求平顺、干净、不起砂〔灰〕、枯燥下雨或雨后基层尚未干时不得进展施工；
·铺设卷材材料前检查基面是否涂刷基面胶粘剂胶粘剂应搅拌均匀均匀涂刷在防水基面上应根据卷材宽度涂刷；
·铺设卷材前应试铺检查是否用大压辊压实防止在光的作用下出现起鼓现象不得有皱褶粘贴结实外表平顺。
·检查卷材搭接长度长边大于100mm短边大于150 mm上下两层和相邻两幅卷材的搭接应错开上下层不得互相垂直铺贴；
·接缝处应补贴宽度大于150 mm的同样卷材；
·转角部位穿过防水层的线必须铺贴附加层且粘贴结实封严不得有缺陷存在；
·检查卷材末端收头及封边处理是否沿四周部位进展封闭；
·检查是否按设计要求在防水层施工完成后及时施工保护层；
·检查施工缝、变形缝、沉降缝、伸缩缝、抗震缝以及接地线落水等防水构造是否按设计图纸严格施工。
·儿墙、墙裙和卷材收头的部位、催促施工做好镶嵌槽用于卷材的埋头和封。
·儿墙与屋面交接处、阴角、天沟、雨水口及突出屋面的构造等凡有直角的地方须检查施工是否按设计及要求做好圆弧或钝角并设置附加层。
·落水口周围直径500 mm范围内要求施工做好坡度并用防水涂料或封材料涂封后再铺贴卷材防水层。
·施工中如遇下雨应立即停顿施工催促施工对已铺设卷材的周边采取封防护措施防止雨水渗入防水层。
·在卷材防水层上须铺砌刚性保护层或施工其他设施催促施工必须采取措施严防施工机具或材料损坏防水层以免留下渗漏的隐患。
C.水泥砂浆防水层施工监理
·水泥砂浆防水层包括普通水泥砂浆、聚合物水泥防水砂浆、掺外加剂或掺合料防水砂浆等宜采用多层抹压法施工。
·水泥砂浆防水层应在根底垫层、基坑支护、围护构造及内衬构造验收合格前方可施工。
·基层外表应平整、竖实、粗糙、清洁并充分潮湿、无积水。
·基层外表的孔洞、缝隙应用与防水层一样的砂浆堵塞抹平。
·施工前应将预埋件、穿墙预留凹槽内嵌填封材料后再施工防水砂浆层。
·掺外加剂、掺合剂、聚合物等防水砂浆的配合比和施工应符合所掺材料的规定其中聚合物砂浆的用水量应包括乳液中的含水量。
·水泥砂浆防水层应分层铺抹或喷射铺抹时应压实、抹平最后一层外表应提浆压光。
·聚合物水泥砂浆拌和成后在1小时内用完且施工中不得任意加水。水泥砂浆防水层各层应严贴合每层宜连续施工；如必须留茬时采用阶梯坡形茬但离阴角处不得小于200 mm接茬应依层顺序操作层层搭接严。
D.封胶嵌缝施工监理
·所用封材料质保资料须齐备经复试合格方可使用并进展现场粘接性能试验；
·基层要修整清扫干净控制基层含水率在14以内；
·施工中所用背衬材料防污条带要符合要求；
·基层处理剂要搅拌均匀并涂刷均匀一致枯燥后立即嵌填封材料假设停置时间达24小时以上应重新涂刷。
·封材料的拌制及嵌填要严格按施工组织设计进展操作各指标要符合要求。
·对所嵌缝要及时修平压光。
·嵌填施工后要进展2-3小时养护在养护内采取措施防止污染或损坏已嵌好的封膏。
⑧电气安装工程的质量预控
Ⅰ配工程
·埋设构造中的、盒、箱、预留孔的位置、尺寸按土建立计图施工暗配保护层大于15mm。预埋箱、盒应贴模板内侧结实固定。
·明敷钢直径50mm以下采用丝扣连接在子束节二端应焊接接地线其直径不得小于6mm焊接长度不小于圆钢直径6倍。明弯头半径应大于子外径4倍暗敷设弯头半径不小于子外径6倍。
·镀锌钢应采用螺纹连接或紧定螺钉连接或套连接。镀锌接地应用专用接地线卡不应熔焊连接作接地线。
·不得将钢直接焊在各种型钢支架上。
·钢进盒直径50mm及以下径须螺母固定直径63mm以上可以点焊固定口露出箱盒内壁大于等于5mm箱盒应机械开孔严禁电、气焊开孔扩。
·穿线用硬塑料必须采用UPVC刚性阻燃。外应印有连续厂标及阻燃标记氧指数应40以上。
·黑色钢应螺纹连接连接处二端应焊接跨接接地线用圆钢直径不小于6mm焊接长度为直径6倍焊缝饱满；如采用套接套长度为外径1.5至3倍焊缝应结实严。
Ⅱ接线及配电箱
·多股铜芯线应用同规格的铜接头压接或做成“羊眼圈〞搪锡单股铜芯线必须采用平安型压接帽压接。导线需经接线盒与吊平顶内灯具连返不准使用瓷接头。
·进灯具、插座等接线桩头时只能有一根导线(不断导线连环头除外)。
·灯具、开关、插座等电气设备的安装上下层同一轴线的坐标误差不得大于50mm。
·大型灯具及吊扇等安装用的吊钩、预埋件必须埋设结实有隐蔽验收记录严禁用木榫固定。
·灯具、开关、插座中的相线、零线、PE保护线严禁串联连接。保护线应单独敷设颜色为黄绿双色。零线宜为浅蓝色不得与相线混用。插座的PE保护线必须直接从电表箱的接地排直接接入。不得利用钢、金属箱盒的外盒接入。
·配电箱安装位置正确、部位齐全、开孔适宜、切口整齐；零线经汇流连接无铰接现象箱内接线整齐、回路编齐全、正确箱体油漆完好箱内外清洁开关灵敏。
·暗开关、插座嵌入墙面时使暗开关、插座安装与墙面平齐。同一室内安装插座上下误差不大于5mm。开关应切断相线螺口灯头相线应接在中心触点端子上。
·同一建筑物内照明开关、插座方向应统一一般规定开关向上关闭向下接通四线插座及单相三线插座安装时接地线应在正上方。金属电线保护、盒(箱)及支架接线应连接严、结实、截面正确需防腐部分涂漆均匀埋地钢先涂防锈漆再涂水柏油明涂红丹一度灰漆一度。
·吊顶中由接线盒引向灯具等器具的绝缘导线应采用金属软保护其长度不超过1米并有可靠接地且不得作为电气设备的接地导体。
·不同回路、不同电压等级导线不得穿于同一中且导线在内不应有接头扣扭结。导线的绝缘电阻值不小于0.5MΩ导线总面积不大于内空截面积40％。
·结合接地系统中的每一组接地体引上接地连线处必须用专用接地电阻测量仪表测试监理应旁站监视整个过程。雨天或场地潮湿时不得测试。屋顶上避雷引出点也应如上测试并如实记录测试数据。
·避雷带安装支持卡的间距避雷带高度、厚度、宽度均以钢尺实测并符合设计和施工为准。
·穿线钢跨接电焊质量口光洁程度以目测或手摸感觉符合要求为准。接地跨接长度弯偏程度等以钢尺、卡尺实测符合规定为准。
·以钢卷尺或直尺测量强弱电开关、插座、各种动力、照明配电箱柜的安装高度、平直度等以符合设计和要求为准。
·以绝缘电阻测试摇表测试穿线工程后各回路的相线之间相线与零线及接地线之间的绝缘电阻实测数值大于0.5MΩ为合格。
·线槽敷设应平直整齐、接口严、便于开启并有可靠接地。
Ⅲ音响及电视系统
·信传输电缆规格应符合设计要求音响及电视线缆不得与电力线缆共敷设。
·音响及电视系统应由专业队伍安装和调试并附检测调试合格证明。
Ⅳ 系统
·户内 配线方式、分线箱出线盒位置符合设计要求分线箱暗设时预留孔与分线箱尺寸上下左右均增大20~30mm余量出线盒宜安设专用出线盒或插座不得用代用品。
·电缆金属护层或屏蔽层、分线箱、终端设备、避雷器应可靠接地。
⑨给排水、消防系统工程的质量预控
a.给排水、消防系统器材的质量控制
给排水、消防系统工程所用U-PVC给水、排水、雨水和消防系统镀锌钢必须核验相应的质保资料、准用证、测试。
材与件的外观质量应符合以下要求：
·材、件的颜色应一致无色泽不均及分解变色线内外壁光滑、平整、无气泡、裂口、裂纹、脱皮及严重的冷斑痕纹、凹陷等。
·材轴向不得有异向弯曲直线度偏向小于1材端口平整且垂直于轴线件完好无缺损、变形、合模缝、浇注口平整、无开裂。
·材、件的理化性能符合相关质检规定假设有疑问应抽样送指定检验部门测试。
·材在同一截面的壁厚偏向不得超过14材的外径、壁厚、园度偏向应符合相关质检要求。
消防用金属必须符合压要求壁厚度、园度、口平整度应符合相关质检要求。
·卫生洁具及相应附件、配件应符合质量检验外观光洁无明显色差等。
·所有器材进入现场必须及时监理当场根据质量核验凡质保资料不齐全质量有问题的监理有权回绝验收。
b.安装施工的质量控制
·道穿过屋面时应按施工工艺采取有效防水措施。
·U-PVC边安装过程中不得被油漆沥青等有机物质污染安装的连续应及时封堵敞口。
·U-PVC道墙体、楼板时应事先预留孔洞其孔洞尺寸宜较外径大50～100mm。
·配落料后及时去除口毛刺、毛边倒角10°～15°边长为2.5～3mm插入深度以承口长度1/2～1/3为宜。
·U-PVC给水架空顶总净空不小于100mm横宜有2～5的坡度坡向出水装置。
·道系统的坐标和标高偏向必须在允许的范围内纵、横的垂直度、程度度、弯曲度必须在允许的范围之内。
·U-PVC的立和程度的卡间距不得大于下表：(mm)
外径
20
25
32
40
50
63
75
90
110
横
500
550
650
800
950
1100
1200
1350
1550
立
900
1000
1200
1400
1600
1800
2000
2200
2400

·U-PVC立、横按设计要求或安装设置端插入伸缩节处预留间隙应为：夏季为5～10mm；冬季为15～20mm。
·U-PVC立承口外侧与墙柱饰面的间隔 应为20～50mm横的坡度(排水)宜为坡度：2.6。
·室内消防栓栓口应朝外阀门中心距地面应符合(1.1m)要求允许偏向为20mm距消防箱侧面140mm距后外表100mm允许误差50mm距消防箱底120mm。
·消防水进入消防箱内应横平竖直不得斜进箱内进箱短长度大于500mm或双进箱的应设置固定支架。
c.给排水、消防安装工程质量检测：
·以钢卷尺、标卡尺检测各种材、件的直径壁厚等实测数据符合质检为准。
·以钢卷尺和铅垂线测量各种道立的垂直度以钢卷尺测量和道的平直度、坡度安装高度坐标尺寸以符合设计或要求为准。
·以钢卷尺测量各种道的墙卡和吊卡的间距、高度、垂直度等以符合设计及检验为合格。
·以钢卷尺测量各种卫生洁具安装高度坐标位置以符设计及施工为准。
·污废水及雨水排水系统安装完毕要作通球测试通球的球径为排水径的3/4。
·吊顶内及埋地污废水穿墙横要作盛水测试；注满水15min后假设水面下降再灌满后延续5min以液面不下降为合格。
·给水系统安装完成后必须进展水压试验：
测试压力应不少于道系统工作压力的1.5倍但不得小于1.0Mpa。
试压前先将水缓慢注入给水系统注满水后进展水性检查。
以手动加压泵缓慢升压升压时间不得小于10min到达压力值后稳压1h观察接头部位有无渗漏。
稳压1h后补压到规定压力值15min内压力降低小于0.05Mpa为合格。
以上水压测试过程监理旁站监视以保证测试结果的可靠。

上海体育学院
系部办公楼工程

监理施行细那么
〔装饰装修工程〕

编 制 人：
总监理工程师：

上海同建工程建立监理咨询有限责任
二00四年十月
