如东饮水安全技术标.docx

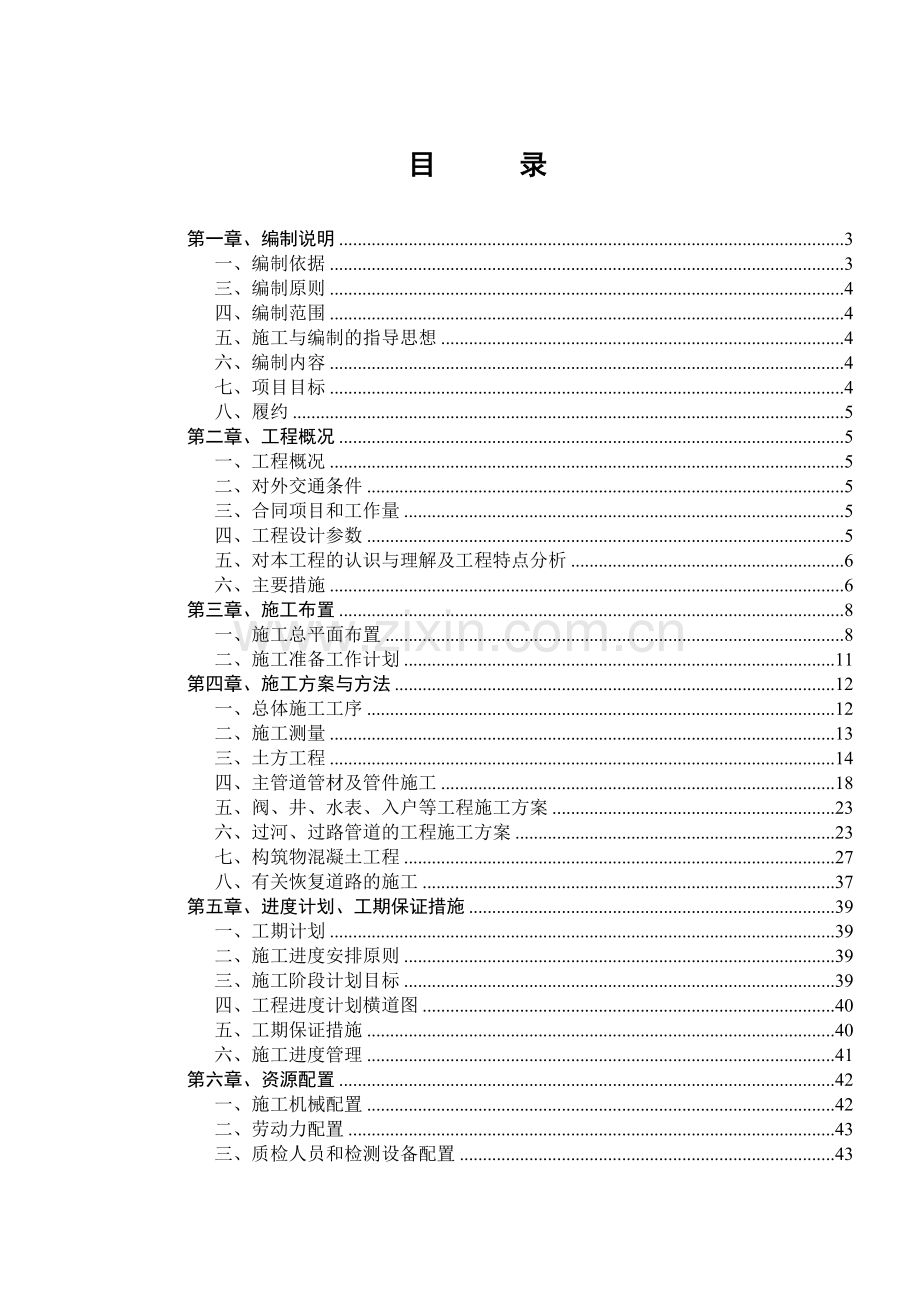

目 录

第一章、编制说明 3
一、编制依据 3
三、编制原则 4
四、编制范围 4
五、施工与编制的指导思想 4
六、编制内容 4
七、项目目标 4
八、履约 5
第二章、工程概况 5
一、工程概况 5
二、对外交通条件 5
三、合同项目和工作量 5
四、工程设计参数 5
五、对本工程的认识与理解及工程特点分析 6
六、主要措施 6
第三章、施工布置 8
一、施工总平面布置 8
二、施工准备工作计划 11
第四章、施工方案与方法 12
一、总体施工工序 12
二、施工测量 13
三、土方工程 14
四、主管道管材及管件施工 18
五、阀、井、水表、入户等工程施工方案 23
六、过河、过路管道的工程施工方案 23
七、构筑物混凝土工程 27
八、有关恢复道路的施工 37
第五章、进度计划、工期保证措施 39
一、工期计划 39
二、施工进度安排原则 39
三、施工阶段计划目标 39
四、工程进度计划横道图 40
五、工期保证措施 40
六、施工进度管理 41
第六章、资源配置 42
一、施工机械配置 42
二、劳动力配置 43
三、质检人员和检测设备配置 43

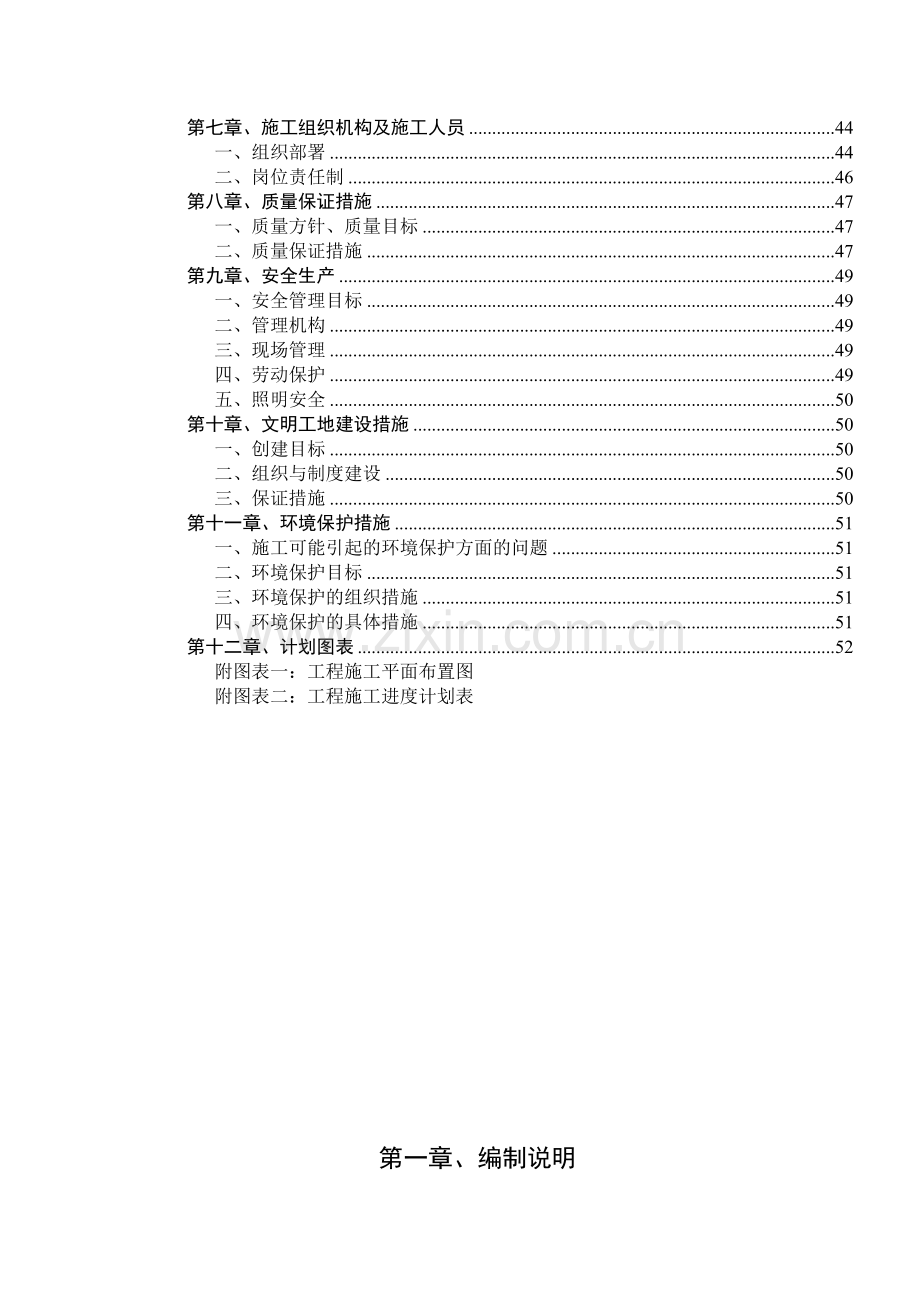

第七章、施工组织机构及施工人员 44
一、组织部署 44
二、岗位责任制 46
第八章、质量保证措施 47
一、质量方针、质量目标 47
二、质量保证措施 47
第九章、安全生产 49
一、安全管理目标 49
二、管理机构 49
三、现场管理 49
四、劳动保护 49
五、照明安全 50
第十章、文明工地建设措施 50
一、创建目标 50
二、组织与制度建设 50
三、保证措施 50
第十一章、环境保护措施 51
一、施工可能引起的环境保护方面的问题 51
二、环境保护目标 51
三、环境保护的组织措施 51
四、环境保护的具体措施 51
第十二章、计划图表 52
附图表一：工程施工平面布置图
附图表二：工程施工进度计划表

第一章、编制说明
一、编制依据
本施工技术文件是如东县农村饮水安全一期工程施工方法、工程标准、项目工期、工程质量保证及造价控制等的指导性文件。本施工组织设计的编制依据为：
1、工程招标文件；
2、工程应用的主要法规：《建筑法》《环境保护法》
3、工程参照的主要相关规范、规程
序号
类别
规范、规程名称
编号
1
国 家
《室外给水设计规范》
GB 50013-2006
2
国 家
《生活饮用水卫生标准》
GB 5749-2006
3
水利部
《村镇供水工程技术规范》
SL 310-2004
4
国 家
《给水排水工程管道结构设计规范》
GB 50332-2002
5
国 家
《给水排水管道工程施工及验收规范》
GB 50268-97
6
国 家
《给水排水构筑物施工及验收规范》
GBJ141-90
7
国 家
《给水排水管道工程施工及验收规范》
GB50268-97
8
建设部
《市政排水管渠工程质量检验评定标准》
CJJ3-90
9
国 家
《工业金属管道工程施工及验收规范》
GB50235-97
10
国 家
《现场设备、工业管道焊接工程施工及验收规范》
GB50236-98
11
国 家
《供配电系统设计规范》
GB50052-95
12
国 家
《通用用电设备配电设计规范》
GB50055-93
13
国 家
《低压配电设计规范》
GB50054-95
14
国 家
《电力工程电缆设计规范》
GB50217-94
15
建设部
《民用建筑电气设计规范》
JGJ16-2008
16
国 家
《建筑结构可靠度设计统一标准》
GB50068-2001
17
国 家
《建筑抗震设防分类标准》
GB50223-2004
18
国 家
《建筑结构荷载规范》
GB50009-2001
19
国 家
《混凝土结构设计规范》
GB50010-2002
20
国 家
《建筑抗震设计规范》
GB50011-2001
21
国 家
《建筑地基基础设计规范》
GB50007-2002
22
建设部
《钢筋机械连接通用技术规程》
JGJ107-2003
23
国 家
《建筑设计防火规范》
GB50016-2006
24
国 家
《建筑结构荷载规范》
GB50009-2001
25
国 家
《给水排水工程构筑物结构设计规范》
GB50069-2002
26
国 家
《给水排水工程管道结构设计规范》
GB50332-2002
27
国 家
《建筑抗震设计规范》
GB50011-2001
28
国 家
《建筑地基基础设计规范》
GB50007-2002
29
国 家
《混凝土结构设计规范》
GB50010-2002
30
国 家
《砌体结构设计规范》
GB50003-2001
31
国 家
《室外给水排水和燃气热力工程抗震设计规范》
GB20032-2003
32
国 家
《钢结构设计规范》
GB50017-2003
33
国 家
《建筑地基基础工程施工质量验收规范》
GB50202-2002
34
建设部
《建筑地基处理技术规范》
JGJ79-2002
35
建设部
《钢筋焊接及验收规程》
JGJ18-2003
二、编制程序
学习招标文件→进行调查研究→明确施工部署→编制施工准备工作计划→确定施工方案并选用主要施工机械→编制施工进度计划→保证工期的技术组织措施→编制资源需要量计划→确定施工总平面布置计划、绘制施工总平面图→保证质量的技术组织措施→安全生产→文明施工→环境保护。
三、编制原则
全面响应招标文件的各项实质性要求，满足业主的需要和期望。实行项目法管理，通过劳务、设备、材料、资金等物资资源与不断优化的技术等信息资源在时间与空间上优化配置和动态管理，实现快速、优质、高效、有序的组织施工。
1、结合实际，突出重点，兼顾一致，周密部署，合理安排。
2、平行流水、均衡作业，网络技术控制，保证工期。
3、规划创优，方案切实，措施到位，确保质量
4、推广使用新技术、新工艺，新材料。
四、编制范围
如东县农村饮水安全一期工程（岔河镇、长沙镇）土建及管道安装，主要工程内容为：铺设输配水管道5.5公里及配套工程。
五、施工与编制的指导思想
1、以满足以业主对施工工期、工程质量及安全生产、文明施工的要求，及国家环境保护的法规为前提。
2、以“建精品工程、创文明工地”为目标，优化施工组织、施工方案、施工资源、强化现场管理，确保建筑物外形次美观，确保整个工程“优质、安全、快速、文明”施工。
3、以深化细化施工程序、施工方法、施工进度、设备配备、保证措施的先进性、合理性、可靠性为“关键”，把保证工期、创优质工程及文明施工建立在科学可行的技术基础之上。
4、以“精”为原则，对施工全过程的各种活动进行高标准控制，即方案上“精益求精”、工艺“精雕细刻”、配合上“精诚合作”。
六、编制内容
分别对工程施工条件、施工总平面布置、施工组织机构、主要工序施工方案、施工进度、质量保证措施、安全保护措施、文明施工及环境保护、施工承诺等进行了详细的阐述。
七、项目目标
单位把本工程作为重点工程，将集中公司精华，大力弘扬“敬业、诚实、创新、拼搏”的管理精神，科学实施“干一项工程，树一座丰碑”的经营战略，按照“建精品工程、创文明工地”的总要求，确保实现以下工期、质量、管理目标：
1、工期目标：
①计划总工期：112天。
②工程计划开工日期：2009年9月25日，
③工程计划竣工日期：2010年1月15日。
2、质量目标：工程竣工达到一次验收“合格”等级。无质量事故。
3、安全目标：杜绝重伤及人身伤亡事故；无重大的机械设备、火灾及交通事故；保证周围居民、设施的安全，杜绝因工程管理不善引发的各类事故的发生。
4、文明施工：工区整洁，工作有序，路畅人和，安全文明，创“文明工地”。
5、环境保护：保护工程周围的优美环境不受破坏，保障职工和附近居民身体健康不受侵害。
八、履约
严格履行招标文件和合同有关条款，确保工程工期、质量、安全、文明施工目标实现。
第二章、工程概况
一、工程概况
如东县农村饮水安全一期工程（岔河镇、长沙镇）项目区涉及岔河镇、长沙镇2个镇，19个行政村（居委会），解决饮水不安全人口为8.99万人。本工程的主要内容是铺设区域供水管网至各行政村的输水管网以及各行政村内至用户的配水管网，解决项目区内2个镇19个行政村8.99万人农村人口安全饮水水源问题。
如东县农村饮水安全一期工程（岔河镇、长沙镇）项目区在如东县岔河镇、长沙镇2个镇。本工程主要内容是铺设区域供水管网至各行政村的输水管网以及行政村内至用户的配水管网。一般地段、过普通道路采用开挖铺设，过重要道路采用拖管，过河采用架桩铺设、拖管铺设、随桥铺设，浅埋加加固的方式。
C标段管材主要采用DN500、DN400球墨铸铁管，拖管过路过河采用100级SDR17的PE管，架桩过桥采用螺旋钢管。
C标段项目实施主要内容：铺设镇村级输配水管道5.5公里及配套工程。
建设单位：如东县农村饮水安全工程建设工程处。
二、对外交通条件
公路：公路交通可直至施工现场
水运：由海运转长江至施工现场
三、合同项目和工作量
详见清单计价表及图纸。
四、工程设计参数
1.本工程输配水管材主要采用DN500、DN400管采用球墨铸铁管，穿越河流，沟塘时采用钢管，给水管采用PE管时，热熔连接；局部采用钢管时，焊接。用不同级别的管材：拖管过路和拖管过河选用1.0 MPa PE100级PE管。DN500钢材采用D529*10螺旋钢管，DN400钢材采用D426*10螺旋钢管，管材材体采用Q235B镇静钢。
2.管道管顶覆土厚度不宜小于0.7米，过路管管顶覆土厚度不得小于1.0米。
3.管道穿越普通道路时，采用大开挖方式铺设管道。管道铺设后进行路面恢复。路面恢复应按原路面结构情况进行。沟槽开挖尺寸见设计图纸。穿越重要公路时采用PE管拖管施工，PE管材选用PE100级公称压力为1.0 MPa以上管材。施工前应查明该路段地下管材和障碍物情况，确保拖管安全施工，拖管施工结束后应及时对拖管路段进行加固修复。拖管由专业拖管公司设计施工。
4.管道施工完成并经检验合格后，沟槽应及时回填。沟槽回填前应清除槽中杂物，并排除积水，不在有杂物和积水情况下回填；严禁单侧回填，每层回填高度为200mm,分层夯实；当回填土含水率高且不具备降低含水率条件时，应加填石灰土，砂等材料。
5.在管道弯头，变径，三通、支管等处根据实际需要设置支墩，支墩应设置在原状土上，并保证支墩和土体的紧密接触。支墩的做法见标准图集03SS505-26，27，29，30，31。
6．阀门均安装在阀门井内，阀门井的砌筑见标准图集05S502。
7.管道强度试验压力为0.8 MPa,进行管道水压试验时需派人员现场监护确保安全。给水管道消毒后的水质符合饮用水卫生标准方可通用。
8.管线穿越河流采用架桩过河，拖管过河，浅埋加固等方式。管道穿越有通航要求的河道时采用拖管过河方式，穿越无通航要求的河道时采用架桩方式过河。
9.开挖沟槽时应严格防止扰动槽底原状土。
10.钢管质量应符合GB/T97112-99国家标准。钢制弯头、三通的制作参照02S403国家标准制作。钢管拼接时接口处需要倒30°坡口，焊接时必须焊透，不得有砂，气孔现象。钢管内壁防腐采用食品级防腐涂料，二层底漆二层面漆；钢管外壁防腐采用加强级防腐涂料，一层底漆一层玻璃布一层面漆一层玻璃布二层面漆，防腐层厚度不得小于0.6mm。
11.管沟回填前清理沟内杂物，排除沟内集水，沟内不得有大于15mm的石块或杂物，回填采用原土，若原土为垃圾填土，流质土及土中含有大于15mm的石块，砖块或杂物时，应进行换填。管区回填应分层对称回填，用动力打夯机械时，虚铺厚度不大于300mm；用人工夯实时，虚铺厚度不大于200mm。
13.施工技术质量要求严格按照《给水排水管道工程施工及验收规范》（GB50268-2008）执行。。
14.管沟、管槽设置安全栏杆，施工现场夜间安装红灯，施工人员夜间穿夜光背心，注意运输吊装机具交通安全。管道沿线应设置警示桩（每隔100米及拐点处）。
五、对本工程的认识与理解及工程特点分析
1、本工程的施工难点之一埋设管道长，施工战线长,不确定因素多,工序繁。
2、管道过河多,从管道的制作、安装，到固定管道的支架及基础桩的施工是本工程的重点与难点。
3、根据工期要求，2010年1 月 15 日前完成工程，工期紧，工作量大，所以施工中要合理安排各项工程的施工时间，同时必须选派较强的项目经理及劳务队，确保工程按期完成。
4、文明施工是施工管理的关键环节，所以环境保护、文明施工要体现在施工的各个部位，尤其是管道长,沿线干拢因素多，施工中要严格按照环境方案、措施组织施工管理，树立企业的良好形象。
5、土方开挖断面小,战线长，运输车辆的配备和重型机械调运困难。
6、施工过程中有交叉作业，应科学组织，合理安排。
7、重视地方关系：处理好地方关系是该次施工的一个重要条件。
六、主要措施
本工程为江苏省政府为民办实事工程，因此把本工程建成精品工程、形象工程、文明工程、示范工程意义非常重大。为保证优质高效地完成本项目，我公司拟采取以下措施：
1、施工组织机构
成立如东县农村饮水安全一期工程（岔河镇、长沙镇）C标段项目部具体实施本项目，施工管理抽调具有多年同类型工程施工经验的人员组成项目核心成员，项目经理具有建造师资质证书，有多年同类型工程施工经验。技术负责人具有工程师职称。组织有丰富施工技术经验，并长期在生产一线的老专家担任本项目的技术顾问。质检、实验、测量、安全负责等人员持证上岗，并具有相关的技术职称。
2、技术方案
施工中的所有施工方案、技术措施都要事先经过周密研究，充分发挥本公司的技术人员的集体智慧。重点、关键部位的技术方案，及时向设计专家汇报,听取他们的意见，编制施工作业指导书，经公司总工审批，报监理工程师批准后发放到各相关部门和作业组，同时逐层进行技术交底，加大现场监督，以确保各施工部位的施工质量。
3、加大管理力度
工程成败的重要因素在于管理。本公司将在近年不断改革取得经验的基础上，借鉴同行业行之有效的先进管理模式，内部制定一系列的施工管理规章制度，加大本工程的管理力度，实行进度、质量、安全、文明工地建设风险抵押金制度，既保证工程顺利实施，又进一步提高企业管理水平。
（1）一般规定
开工报告：
开工前按合同规定向监理工程师提交开工报告，其主要内容包括：施工机构的建立和劳动力安排，材料、机械及检测仪器设备进场情况，水电供应，临时设施的修建，施工方案的准备情况、工程施工组织设计等。
工程报告单：
采用监理工程师提供的统一工程报告单格式，按合同规定向监理工程师提供有关不同项目和内容的工程报告单供审批。
制定施工方案、施工组织计划：
①按合同条款规定，编报各项实施性的施工组织设计 ，其内容包括详细的施工组织、现场布置、施工方案、工程进度计划、资源（劳工、机械设备、原材料）供应计划、资金流量计划、技术组织措施计划以及说明书等等，经监理工程师批准后实施。
②工程进度计划的编制采用关键线路法，所提交的逻辑网络图、时标网络图、进度计划横道线图中的一切主要活动与工程量清单中的项目一致。年度、月度的任务（工程量和价值）资源需求及累计进度标注清楚。
③工程实施过程中，根据总体计划和监理工程师的指示与要求，及时提交年度、月度施工计划，经监理工程师批准后执行。如果这些计划引起总体计划的必要调整和变动时，连同修订的总体计划一并提交，修订的总体计划保证合同规定的总工期不变。
④提供的月度现金流量表分别注明每月预计支付的合计总数。
⑤分部工程和分项工程施工计划
根据总体施工计划和年度计划，制定各分部工程的施工计划和某些分项工程的施工计划，并在该分部工程和分项工程开工前7天报请监理工程师批准。在施工过程中严格执行监理工程师批准的施工计划，若发现需要调整及修改时，再次报请监理工程师批准。
（2）分包、转包、劳务、人员培训
①所有项目均由我公司承建。
②加强现场施工人员（包括劳务人员）的岗位和工序教育，加强质量、安全知识的岗位培训。
（3）施工测量
①所有观测设备的埋设、安装记录、检验和观测记录均整理汇编，作为完工验收资料的一部分移交业务。
②在合同执行期间，将施工中所有标桩进行固定性保护，树立易于识别的标志，对永外性测量标志应进行保护，直到工程完工验收后，完整地交监理工程师。
③上述测量工作配备专业知识和工作经验丰富的技术人员一名，技术工人两名，对施工测量、工程放样的质量负责到底。
（4）施工方法与质量控制
①开工前，按施工质量检验评定标准的规定，并结合工程特点进行单位、分部、分项、单元工程分划，经监理工程师和质检站批准后执行。
②按有关规定，随时将材料及工程质量的检验与试验报告报送监理工程师。采用质量动态管理方法，随时将检测结果、取样地点、试验项目、试验方法、试验员姓名、试验结果及合格与否的评定意见输入计算机，建立工程质量数据库。
③当监理工程师提出要求后，在7天内提供有关工程的书面施工方法和说明及特殊工程施工工艺图。
（5）进度照相与录相
本工程采用普通感光胶卷、数码相机、摄像机对工程进行定点定时和不定时拍摄反映工程进度情况的适时照和录像。
①在任何情况下，向监理工程师提供表明时间和工程进度记录，并附有详细文字说明和足够的数据和记录，以表明工程的确切位置和进度。
②提供经监理工程师确认的施工图片及相册。
（6）竣工图表资料
当工程接近完成时，按照要求及规定编制竣 工文件（包括原始施工记录资料和进度照片录相等）并陆续提供给监理工程师，各分项工程竣工图上标明标高、线形、位置和工程尺寸等。
（7）工程记录
施工过程中保管好工程进度、隐蔽工程、试验报告以及所有影响工程的记录（包括材料、设备的来源），这些原始记录和竣工图纸一并完成，并经监理工程师批准后，装订3份复印件提交给监理工程师。
（8）档案管理
加强档案管理，提高施工管理水平，提供给监理人的所有图纸、文件、影像资料附纸介质外均附有数字化电子文件，工地配备计算机2台，可实现与参建各单位的计算机联网，配备摄像机、数码照相机等，完整记录从工程施工开始至完工验收的全过程，内容包括科技档案、工程质量控制、计量与支付、合同管理、财务管理、政务信息等。严格按档案管理要求进行档案资料的整理，努力实行档案管理的现代化、规范化。
（9）安全文明施工
成立以项目经理为首的创文明建设工地领导小组和安全生产小组，制定“文明工地建设规划”及“安全管理手册”加大硬件投入，配备经验丰富的专职安全员加强检查督促管理，确保生产安全和促进现场文明施工。
第三章、施工布置
一、施工总平面布置
（一）、施工总平面布置图
施工现场总平面的布置是从方便施工、安全和总体布局一次布成，临时设施及临时用地利用为布置在业主指定征地界限内。考虑本工程所处的地理位置，结合本工程战线长、工期紧和短的特点，布置临地设施，具体布置详见《施工平面布置图》。
（二）、施工总平面布置设计原则
1、布置依据
①招标文件的有关规定。
②关于环保、安全、文明施工的有关规定。
③我单位的实施工程过程中的项目管理目标。
2、布置原则
以既满足工程施工需要，又符合创建文明建设工地为前提，充分利用现有对外交通等自然条件，综合考虑工程规模、施工方案、工期、造价等因素，按照招标文件要求，因地制宜、因时制宜，有利施工、方便生活、易于管理、安全可靠、经济合理地规划生产生活区，对内外交通、供电供水、堆料场等。项目经理部是工程实施阶段中履行全单位指挥职能的大本营，肩负对内协调、对外联络的重任，是施工组织神经中枢，对外形象窗口。项目部所在地大致位于标段的中心，且交通方便 ，平面布置力求合理，简洁大方。 同时考虑节约用地。
（三）、施工营地布置
根据现场条件及施工需要，将施工现场分为二个营地,其中岔河镇为一个营地,长沙镇为一个营地。
项目总部作为主要管理营地，位置见《施工平面布置图》。
项目总部内布置各项设施包括办公用房、职工住房、其它福利用房、仓库用房、交通工具停放场等，项目总部各项设施的布置参见《项目总部平面布置图》。本工程所需用的部分临时建筑和设施，可辅以租用部分已有建筑 ，以保证工程开工后尽快投入全面施工阶段。
1、配发电房：各点按配电规程要求搭设配、发电房，采用砖墙水泥瓦屋顶结构，布置配、发电设施。
2、管理用房：设置有项目总指挥和办公用房，包括项目总指挥部、工程部、财务部、会议室等房屋3间，占地60m2，采用彩钢板房。
3、生活用房：为职工宿舍和食堂，根据施工高峰期总部职工约人数，人均按3m2计算，职工宿舍600m2，采用活动板房，其他住房可搭设临时工棚等生产服务设施。
4、生产用房：主要设置有：试验室、仓库、配电发电房。采用彩钢板房。
5、工地试验室：现场设立材料试验室，布置在混凝土生产系统附近，共30m2，达到三级试验室的标准。
6、施工机械停车场
根据工程量情况分析及工期要求，本工程拟投入挖掘机、装载机、自卸汽车以及砼拌和机等。拟在布置停车场，面积均为250平方米。
7、施工仓库
为了方便施工，拟在临设区布置施工仓库，用于存放施工五金工具和生产消耗品，所有临时设计布置详见“施工平面布置图”。
（四）、施工供电和照明
1、本工程的动力设备主要为砼搅拌机，现场钢管的焊接，用电主要为生活和照明用电，尽量做好与当地取得联系，争取使用电网电，当电网电不能满足施工要求时，为保证施工用电不受网电停电的影响，施工时配置自发系统为辅的供电方式，项目部和各施工营地配备自发电75KW移动发电机。临时供电线路，采用三相四线的电缆线。
2、施工照明
现场施工照明：主要包括办公区和生活区以及场内主干道路的照明；施工区沿线的施工明照配置功率3KW的镝灯照明；局部施工区域采用1KW的碘钨灯加强照明。
为确保工程顺利，安全施工，根据《工业企业照明标准》，各场内的最低照度不小于下表规定：各种作业区最低照明度各施工区域的照明度满足下表：
最低照明度的规定数值表
序号
作业内容和地区
照明度
1
一般施工区、开挖和弃渣区、场内交通道路、堆料场、运输装载平台、临时生活区道路
5
2
混凝浇筑区、现场保养场
50
3
室内、仓库、走廊、门厅、出口过道
30
4
一般施工辅助工厂
30
5
特殊的维修车间
50
在不便于使用电器照明的工作面应采用特殊照明设施。在潮湿和易触及带电体场所的照明供电电压不应大于36V。同时根据监理指示，为进入施工现场的其它承包人架设生活区的室外照明线路提供方便。
（五）、施工用水
根据本工程施工用水地点，施工供水拟在采取就近打集水井，经水泵提水至蓄水池作施工用水,生活用水用自来水。
（六）、施工通讯
项目经理及主要负责人均配手持式移动电话，工地现场内部通讯以对讲机为主。同时与发包人、监理建立内部电子信函收发系统。我公司承诺在工程开工前与当地邮电部门协商解决通信函收发设备，信息来往以电子信函和信件平行的方式进行。
（七）、施工临时设计汇总表
项目总部临时设施施工布置
序号
项目
单位
数量
占地面积
备注
1
施工管理用房
M2
80
80
彩钢板
2
职工宿舍
M2
600
300
活动板房
3
职工食堂
M2
60
60
活动板房
4
医务室
M2
20
20
活动板房
5
值班室
M2
20
20
活动板房
6
浴 室
M2
40
40
活动板房
7
综合仓库
M2
60
60
活动板房
8
配电间
M2
20
20
活动板房
9
厕 所
M2
20
20
活动板房
10
停车场
M2
120
120

11
场区道路
M2
1000
700

序号
项目
单位
数量
占地面积
备注
12
施工管理用房
M2
50
60
彩钢板
13
机修厂
M2
40
50
活动板房
14
抽水泵房
M2
20
20
活动板房
15
水泥仓库
M2
20
25
活动板房
二、施工准备工作计划
为迅速、顺利组织本工程的施工，我公司承诺：一旦接到中标通知书，将及时调遣人员，调配施工机具设备，各类周转材料进入施工现场，先期人员在2日内进驻施工现场，并按照本工程施工总进度的要求完成必须的施工准备工作。
1、技术准备
（1）图纸会审
组织项目部参加施工的所有技术人员认真阅读招投标文件 及设计图纸，尽快组织进行图纸会审，正确领会设计意图，减少操作过程的差距，对会审确认无误的图纸，由项目技术负责人签名，加盖“资料核准章”编号后分发项目部相关部门执行。对施工图中存在的疑问及时提请业主进行施工图技术交底。
（2）编制标后施工组织设计施工方案
根据施工图纸及总公司IS09001质量体系文件的要求，编写中标后实施性施工组织设计及本工程质量计划，对本工程的施工进行全面规划，上述质量体系自编文件报送总公司施工技术处审核，并经公司总工程师批准后组织实施。批准的施工组织设计同时报监理工程师及业主批准。
（3）技术资料准备及单元工程划分
根据编写的工程质量计划的要求，收集与本工程相关的现行技术标准、规范和规程，对本项目工程进行分部、分项及单元工程划分，编写分部分项工程施工方案并上报监理工程师和业主批准，对批准后的分部分项工程施工方案在项目部内部分级进行技术交底，明确分部和单元工程的质量目标及要求，确定质量控制点。根据整个工程进度计划的安排组织施工，使整个项目施工按照IS09001质量论证的要求处于受控状态，并使工作质量计划得到有效实施。
（4）在施工过程中，积极使用新技术、新工艺、科学地进行劳动力、材料、机械设备的平衡调度；根据季节、气候条件，结合工程结构部位的特点，制定适宜的、针对性强、切实可行雨季施工措施，同时做好施工过程中的防护。
2、施工现场准备
（1）测量放线
根据监理人提交的测量控制点基本资料，测设施工控制网，以满足施工过程中河道、基坑开挖放样、立模放样、安装测量、施工现场地形测量和施工监测测量以及竣工测量等的需要。
（2）临地设施的布设
整个临时工程布置于业主提供的临时用地范围内。
3、资源准备
（1）管理及作业人员进场
一旦中标，项目部主要人员迅速就位，并及时调配管理部门和施工队的各类作业人员及时进场。
（2）施工机械、材料资源
①根据投标书总进度计划的安排，按照确定的附表《拟投入本工程的主要施工机械表》组织施工机械、设备进场。
②根据本工程的所在位置，综合考虑材源质量标准及运输条件后，材料采购安排如下：
A、材料采购计划
按合同进度计划制定材料采购计划报送监理人审批。对有季节性要求的产品。需规定采购的具体期限，若施工中发生变更或需要修订合同进度时则应相应调整材料采购计划报送监理人审批。
B、材料的交货验收
采购的材料应按规定进行检查和验收，其材料交货验收内容包括：
1、查验证件：查验每批材料的发货单、计量单、装箱单、材料合格证书、化验单、图纸或其它有关证件，并交这些证件复印件提交监理人。
2、抽样检验：按规定进行材料的抽样检验，并将检验结果报送监理人，监理认为有必要时，可按规定进行随机抽样检验。
3、对每批材料是否合格作出鉴定，并将鉴定意见提交监理人复查。
4、材料验收：经鉴定合格的材料方能验收入库，并派专人负核对材料品名、规格、数量、包装及封记的完整性，并做好记录。
C、不合格材料处理
严禁将不合格材料运往现场，经监理人检查不合格的材料，严禁使用。
D、组织保证
工地成立采购部门，选派有丰富经验的采购人员进行采购，并尽量选用信誉好、货源充足的供货商，以确保材料供应及时。
第四章、施工方案与方法
一、总体施工工序
考虑到该工程战线长，工期短，同时以土方工程、管道埋设为主，将本标段管道埋设工程、管道过河工程、附属设施及恢复工程分三个施工段平行作业，各施工段内分步流水施工，土方以挖掘机配合人工，各分项工程穿插进行，确保关键线路工程工期，全部工程在2010年1月15日前完成。见施工流程图。

工程施工总工艺流程图
施工准备
测量放样
土方开挖
管道基础
管道连接
管
道
配
套
竣工整理
竣工报验
土方回填
配
套
构
筑
物

`

`

二、施工测量
1、施工测量一般原则
①技术标准：
施工测放高程系统与设计图纸资料的高程系统相一致。测量时遵守《水利水电工程施工测量规范》（SLJ3-81）的测量章节有关规定执行。测量精度与误差均应满足《水利水电工程施工测量规范》要求。
②测量方法：
根据监理工程师提供的测量基准点、基准线和准点及其基本资料和数据，对工程的原始资料进行校对，复测，并将结果报工程师确认。原始资料经工程师确认，根据确认的资料在施工现场布设测量控制网，严格按技术条款的要求控制测量控制网的闭合差。测量轴线的布设安全可靠，便于测放；同时在施工中做好保护、设置易识别标志，防止破坏，直至工程结束，对于施工中确需破坏的，做好引接工作。在测量程序上，项目部内部实行两级换手复测、换手复算制度，测放前根据施工蓝图，经精确计算并绘制出放样图，作为测放的根据，两次测设检查均无误后，绘制分部、分项工程测放成果图报监理工程师审核、批准，批准后的放样图下发各生产部门。
③测量设备：
测量放样仪器配备全站仪一台套、经纬仪一台套、水准仪3台及相配套的尺牌、钢尺等4套。施工时，经常对使用仪器进行校核。
2、施工过程测量
施工测量前编制好测放计划，根据地面的地形地物施测地形图，按地形和建筑底部轮廓高程不同的分界线测断面图。放样前对不同编号图纸上的高程、尺寸进行校对，无误后方可按图放样、设点稳固、标志显著，并确保各个点位不被挖压掉。自检无误后报监理工程师复查，复查无误后进行施工。
三、土方工程
3.1、范围
土方开挖及填筑工程，包括本合同各项永久工程和临时工程的基础开挖、管道基础以及其他监理人指明的土方开挖及填筑工程。工作内容包括：准备工作、场地清理、施工期排水、边坡观测、完工验收前的维护，将开挖可利用或废弃的土方运至监理人指定的堆放区并加以保护、处理，土方填筑、碾压及各项目内容的质量检查和验收等工作。
3.2土方开挖方法
尽量使用挖机,工作面小,不好使用机械的就采用人工进行开挖。
3.2.1土方开挖基本要求
基坑开挖
①基坑开挖前，应降低地下水位，使其低于基坑底面0.5米以下，基坑开挖宜分层分段依次进行。
②严禁扰动基底土壤，基底上淤泥必须清除干净，严禁欠挖，如开挖后不能立即回填或浇垫层的，应预留保护层。如发生超挖，宜用与底板相同标号的混凝土或相应的垫层料填平。
③地基开挖后，应立即要求建设（监理）单位、设计单位现场检验，当确认符合设计要求，并签证认可后，方可进行填筑或混凝土浇筑。
3.2.2开挖区域的临时道路
按监理人根据本技术条款规定批准的施工总布置设计进行场内交通道路布置，并结合施工开挖区的开挖方法和开挖方法和开挖运输机械的运行路线，规划好开挖区域的施工道路。
3.2.3雨季施工
在雨季施工中，有保证工程质量和安全施工的技术措施，有效防止雨水冲刷边坡和侵蚀地基土壤。
3.2.4校核测量
开挖过程中，经常校核测量开挖平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸的要求。
3.2.5临时边坡的稳定
主体工程的临时开挖边坡，按施工图纸所示或监理的指示进行开挖。对承包人自行确定边坡坡度，且时间保留较长的临时边坡，经监理检查认为存在不安全因素时，进行补充开挖。
3.2.6临时排水
①在每项开挖工程开工前，规划好临时排水设施。
②对开挖区域的明水、地下水要及时排除，保证基坑开挖在旱地进行。
③在开挖期间，对土方开挖周围受降水影响的地区进行观测。
④注意保护自己已开挖的永久边坡面及附近建筑物及其基础受冲刷和侵蚀破坏。
3.2.7弃土的堆置
在边坡上部堆置弃土壤，确保开挖边坡的稳定。
3.2.8对本工程开挖获得的可利用渣料进行统一规划，渣料应专用于本工程永久和临时工程的填筑及场地平整等。
3.2.9机械开挖的边坡修整
使用机械开挖土方时，实际施工的边坡坡度应适当留有修坡余量，再用人工修整，应满足施工图纸要求的坡度和平整度。
3.2.10边坡面渗水排除
在开挖边坡上遇有地下水渗流时，在边坡修整和加固前，采取有效的疏导和保护措施。
3.2.11边坡的护面和加固
为防止修整后的开挖边坡遭受雨水冲刷，边坡的护面和加固工作应在雨季前完成。
3.2.11开挖线的变更
在工程实施过程中，根据土方明挖提示的地质条件，需对施工图纸所示的开挖线作必要修改时，按监理签发的设计修改图执行。
3.2.12边坡安全的应急措施
土方明挖过程中，如出现裂缝和滑动迹象时，立即暂停施工和采取应急抢救措施。
3.2.13质量检查和验收
1）土方工程开挖前的质检和验收
土方开挖前，会同监理人进行以下各项的质量检查和验收。
①用于开挖工程量计量的原地形测量剖面的复核检查。
②按施工图纸所示的开挖尺寸进行开挖剖面测量放样成果的检查。经监理人复核签证后，作为工程量计量的依据。
2）土方开挖过程中的质量检查
在土方开挖过程中，定测量校正开挖平面的尺寸和标高，以及按施工图纸的要求检查开挖边坡的坡度和平整度，并将测量资料提交监理人。
3）土方开挖工程完成后的质量检查和验收
土方开挖工程完成后，会同监理人进行以下各款的质量检查和验收。
①按图纸要求检查基础开挖面的平面尺寸、标高和场地平整度；
②应保证基础面无积水或流水、不使基础面土壤受扰动。
4）土方开挖工程完成后的质量检测内容和质量标准
基坑开挖：质量检查内容和质量标准按下表执行

基坑开挖质量检测内容和质量标准表
序号
项目
允许偏差
检测频率
检测方法
范围
点数
1
坑底标高
±20.0mm（有混凝土垫层）
+0～20mm（无垫层混凝土）
块或100㎡
4
用水准仪测量
2
轴线位移
±30.0mnm
块或100㎡
2
用经纬仪测量
3
基坑尺寸
不小于设计规定值
座、块
4
用钢尺量
4
基坑边坡
设计的10%
座、块
3
用坡度尺或计算
3.3、主要提交件
3.3.1在本工程开工前7天，按监理人的指示和施工图纸的规定，提交一份包括下列内容的施工措施计划，报送监理人审批。
（1）施工平面布置图；
（2）开挖及运土的方法和程序；
（3）施工设备的配置和劳动力安排；
（4）降排水措施；
（5）质量与安全保证措施；
（6）施工进度计划。
3.3.2开挖放样资料
工程开工前7天，将开挖前实测地形及开挖放样剖面图报送监理人复核，经监理人批准后，方可进行开挖。
3.3.3填筑区地形测量资料
土方填筑工程开工前7天，将填筑区填筑前实测的平、剖面地形测量资料报送监理人，经监理人签认的
