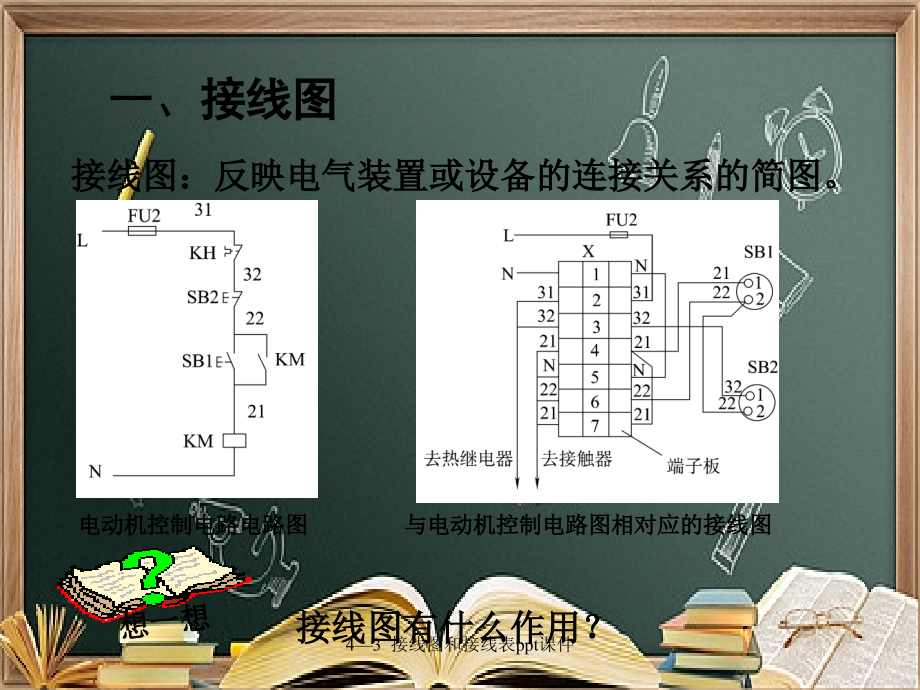

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,43 接线图和接线表ppt课件,*,4-3 接线图和接线表,43 接线图和接线表ppt课件,电动机控制电路电路图,与电动机控制电路图相对应的接线图,接线图：反映电气装置或设备的连接关系的简图。,接线图有什么作用？,一、,接线图,想一想,43 接线图和接线表ppt课件,1接线图的基本形式,（1）单元接线图,连续线多线,连续线单线,43 接线图和接线表ppt课件,各表示方法有何特点？描述同一对象所表达的信息是否一致？,中断线表示,单元接线图：提供一个结构单元或单元组内部连接所需信息的简图。,想一想,43 接线图和接线表ppt课件,(2)互连接线图,多线表示,43 接线图和接线表ppt课件,各表示方法有何特点？描述同一对象所表达的信息是否一致？,单线表示,互连接线图：提供不同结构单元之间连接所需信息的简图。,想一想,43 接线图和接线表ppt课件,(3)端子接线图,A4单元和B5单元的端子接线图,端子板,43 接线图和接线表ppt课件,带有远端标记的端子接线图,各表示方法有何特点？描述同一对象所表达的信息是否一致？,端子接线图：提供一个结构单元或一个设备外部连接所需信息的简图。,想一想,远端标记,43 接线图和接线表ppt课件,2接线图的绘制原则,（1）项目的布局方式,按位置布局法布置，阐述了各项目之间的相对位置关系和导线走向,。,43 接线图和接线表ppt课件,（2）项目的表示方法,项目一般采用简单的轮廓或简化图形表示，,也可采用国家标准中规定的图形符号表示。,简单轮廓,图形符号,43 接线图和接线表ppt课件,（3）端子的表示方法,端子一般用图形符号和端子代号表示,当端子在项目的简化外形中能清晰识别时，端子无需示出，可只标出端子代号,43 接线图和接线表ppt课件,（4）连接线的表示方法,连续线表示,中断线表示,43 接线图和接线表ppt课件,绞合线,（5）导线标记,43 接线图和接线表ppt课件,43 接线图和接线表ppt课件,二、接线表,1.单元接线表,单元接线图,单元接线表,43 接线图和接线表ppt课件,2.互连接线表,互连接线图,互连接线表,43 接线图和接线表ppt课件,3.端子接线表,端子接线图,以端子为主的+A4单元端子接线表,以连线为主的+A4单元端子接线表,43 接线图和接线表ppt课件,
