广东省道路运输车辆综合性能检测站.docx

资源描述

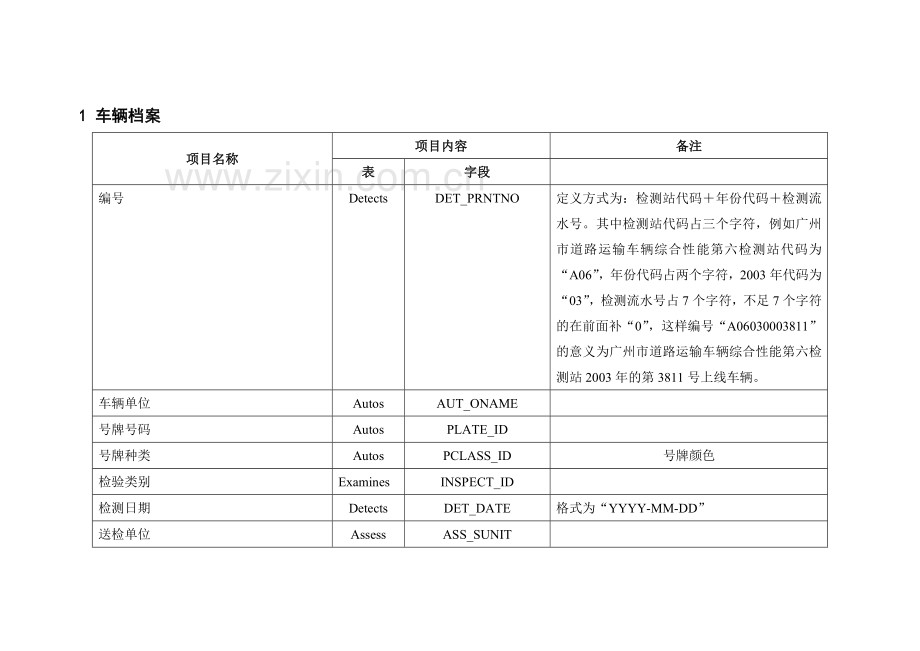

附件5 广东省汽车综合性能检测站汽车综合性能检测报告单填写规范目次前言 1 1 车辆档案 2 2 检测结果和评价 3 3 外检 8 4 检测结论 8 5 签章 8 6 检测专用章 8 前言本规范定义了广东省道路运输车辆综合性能检测站《汽车综合性能检测报告单》填写细则，包括“车辆档案”和“检测结果与评价”其中项目名称对应报表上各项目，检测结果中的表为检测结果保存表，字段为检测结果保存字段，位数为输出数值的精确度，0表示个位，1表示小数点后1位，如此类推。各检测结果评价有一个总体原则：评价结果保存在数据库的各对应字段中，合格时保存为1，不合格时保存为0；当合格是打印“○”，不合格时打印“×”，该项目不检测或者不用评价时打印“－”。 1 车辆档案项目名称项目内容备注表字段编号 Detects DET_PRNTNO 定义方式为：检测站代码＋年份代码＋检测流水号。其中检测站代码占三个字符，例如广州市道路运输车辆综合性能第六检测站代码为“A06”，年份代码占两个字符，2003年代码为“03”，检测流水号占7个字符，不足7个字符的在前面补“0”，这样编号“A06030003811”的意义为广州市道路运输车辆综合性能第六检测站2003年的第3811号上线车辆。车辆单位 Autos AUT_ONAME 号牌号码 Autos PLATE_ID 号牌种类 Autos PCLASS_ID 号牌颜色检验类别 Examines INSPECT_ID 检测日期 Detects DET_DATE 格式为“YYYY-MM-DD” 送检单位 Assess ASS_SUNIT 辖区 Autos OFFICE_ID 营运证号 Autos AUT_LICENS 发动机号 Autos ENGINE_NO 车架号码 Autos CHASSIS_NO 厂牌型号 Autos AUT_BRAND＋MODEL_ID 燃料 Autos AUT_FUEL 载质量（座位） Autos AUT_MASSLD 当数值大于200时，单位为“kg”，意为货车的载质量；当数值小于200时单位为“座”，意为客车的座位数。车辆类别 Autos VCLASS_ID 出厂日期 Autos AUT_DMANUF 日期格式为“YYYY-MM-DD” 2 检测结果和评价项目检测结果评价表字段位数表字段喇叭声级 Targets TAR_ISOUND 1 Detects DET_FSOUND 车速表误差值（车速） Prehens PRE_VSPDOR 1 车速表误差值（误差百分率） Targets TAR_ISPDO 1 Detects DET_FSPDO 转向盘自由转动量 Targets TAR_ISTRTH 1 Detects DET_FSTRTH 转向轮侧滑量 Targets TAR_ISLIPF 1 Detects DET_FSLIPF 车轮前束 Vaxles VAX_ITOEIN 1 Vaxles VAX_FTOEIN 左车轮外倾 Vaxles VAX_ICMBRL 1 Vaxles VAX_FCMBRL 右车轮外倾 Vaxles VAX_ICMBRR 1 Vaxles VAX_FCMBRR 左主销内倾 Targets TAR_ITRCKL 1 Detects DET_FTRCKL 右主销内倾 Targets TAR_ITRCKR 1 Detects DET_FTRCKR 左主销后倾 Vaxles VAX_ICASTL 1 Vaxles VAX_FCASTL 右主销后倾 Vaxles VAX_ICASTR 1 Vaxles VAX_ FCASTR 轴荷 Vaxles VAX_VXWGHT 0 整车制动力 Prehens PRE_VBRAKE 0 行车制动（整车） Targets TAR_IBRAKE 1 Detects DET_FBRAKE 前轴左轮最大制动力 Vaxles VAX_VBRAKL 0 前轴右轮最大制动力 Vaxles VAX_VBRAKR 0 行车制动（前轴） Targets TAR_IBSUMF 1 Detects DET_FBSUMF 最大制动力差 Vaxles VAX_VXDIFF 0 制动力平衡值 Vaxles VAX_IBIMBL 1 Vaxles VAX_FBIMBL 左轮阻滞力 Vaxles VAX_VDRAGL 0 右轮阻滞力 Vaxles VAX_VDRAGR 0 左轮阻滞率 Vaxles VAX_IDRAGL 1 Vaxles VAX_FDRAGM 右轮阻滞率 Vaxles VAX_IDRAGR 1 Vaxles VAX_FDRAGM 左驻车制动 Vaxles VAX_VPARKL 0 右驻车制动 Vaxles VAX_VPARKR 0 驻车制动率 Targets TAR_IPARK 1 Detects DET_FPARK 制动距离 Targets TAR_IBRKLEN 1 Detects DET_FBRKLEN 制动减速度 Targets TAR_IBRKRDU 1 Detects DET_FBRKRDU 制动跑偏量 Targets TAR_IBRKIMB 1 Detects DET_FBRKIMB 发光强度（左） Targets TAR_ILHL_I 0 Detects DET_FLHL_I 发光强度（右） Targets TAR_ILHR_I 0 Detects DET_FLHR_I 近光光束上下偏移量（左） Targets TAR_ILDL_V 0 Detects DET_FLDL_V 近光光束上下偏移量（右） Targets TAR_ILDR_V 0 Detects DET_FLDR_V 近光光束水平偏移量（左） Targets TAR_ILDL_H 0 Detects DET_FLDL_H 近光光束水平偏移量（右） Targets TAR_ILDR_H 0 Detects DET_FLDR_H 远光光束上下偏移量（左） Targets TAR_ILHL_V 0 Detects DET_FLHL_V 远光光束上下偏移量（右） Targets TAR_ILHR_V 0 Detects DET_FLHR_V 远光光束水平偏移量（左） Targets TAR_ILHL_H 0 Detects DET_FLHL_H 远光光束水平偏移量（右） Targets TAR_ILHR_H 0 Detects DET_FLHR_H 怠速CO Targets TAR_IGCO 2 Detects DET_FGCO 怠速HC Targets TAR_IGHC 0 Detects DET_FGHC 双怠速怠速CO Targets TAR_IGCO 2 Detects DET_FGCO 双怠速怠速HC Targets TAR_IGHC 0 Detects DET_FGHC 双怠速高怠速CO Targets TAR_IHCO 2 Detects DET_FHCO 双怠速高怠速HC Targets TAR_IHHC 0 Detects DET_FHHC ASM（CO） Vexhaust VEX_ICO 2 Vexhaust VEX_FCO ASM（HC） Vexhaust VEX_IHC 0 Vexhaust VEX_FHC ASM（NO） Vexhaust VEX_INOX 0 光吸收系数 Targets TAR_ISMKAF 2 Detects DET_FSMKAF 烟度 Targets TAR_ISMKRB 2 Detects DET_FSMOKE 吸收率或悬架效率（左） Vaxles VAX_IPDARL 1 Vaxles VAX_FPDARL 吸收率或悬架效率（右） Vaxles VAX_IPDARR 1 Vaxles VAX_IPDARR 同轴左右差值 Vaxles VAX_IPDTAD 1 Vaxles VAX_FTALLY 校正驱动轮输出功率 Prehens PRE_VCSPOW 1 功比 Targets TAR_ICHSPW 1 Detects DET_RCHSPW 防雨密封性 Targets TAR_IPRAIN 0 Detects DET_FPRAIN 3 外检由于JT/T478-2002中没有外检细项表，因此需要增加一个表HG_AppearItem用于保存外检项目编号及相应的中文描述，定义如下：表名 HG_AppearItem 字段一 HGAI_ID（char[4]）外检项目编号字段二 HGAI_NAME（char[80]）中文描述外检结果保存在Prehens表的PRE_VFIELD（字符串）字段中，前30个字符保存外检项目评价结果，“1”表示合格，“0”表示不合格。第31到第200个字符保存外检不合格项目编号，每一项目占5个字符，包括4个字符的编号和一个结束标志‘；’。在整车装备及外观检查的空白栏中填写具体的不合格项目代码，相邻的代码之间以‘，’标记。 4 检测结论检测站签署整车检测结论，分以下几类：如果检验类别为技术等级评定，则检测结论有“技术等级评定1级车”、“技术等级评定2级车”、“技术等级评定3级车”三种。如果检验类别为二级维护，则检测结论有“二级维护初检合格”、“二级维护复检合格”、“二级维护检测不合格”三种。如果检验类别为整车大修，则检测结论有“合格”、“不合格”两种。如果检验类别为总成大修，则检测结论有“合格”、“不合格”两种。如果检验类别为其他委托，则根据委托类别，作出相对应的检验结论。 5 签章检测引车员签章，并按格式填写检测日期。检测单位技术负责人签章，并按格式填写检测日期。 6 检测专用章检测单位盖章，日期按格式打印。
