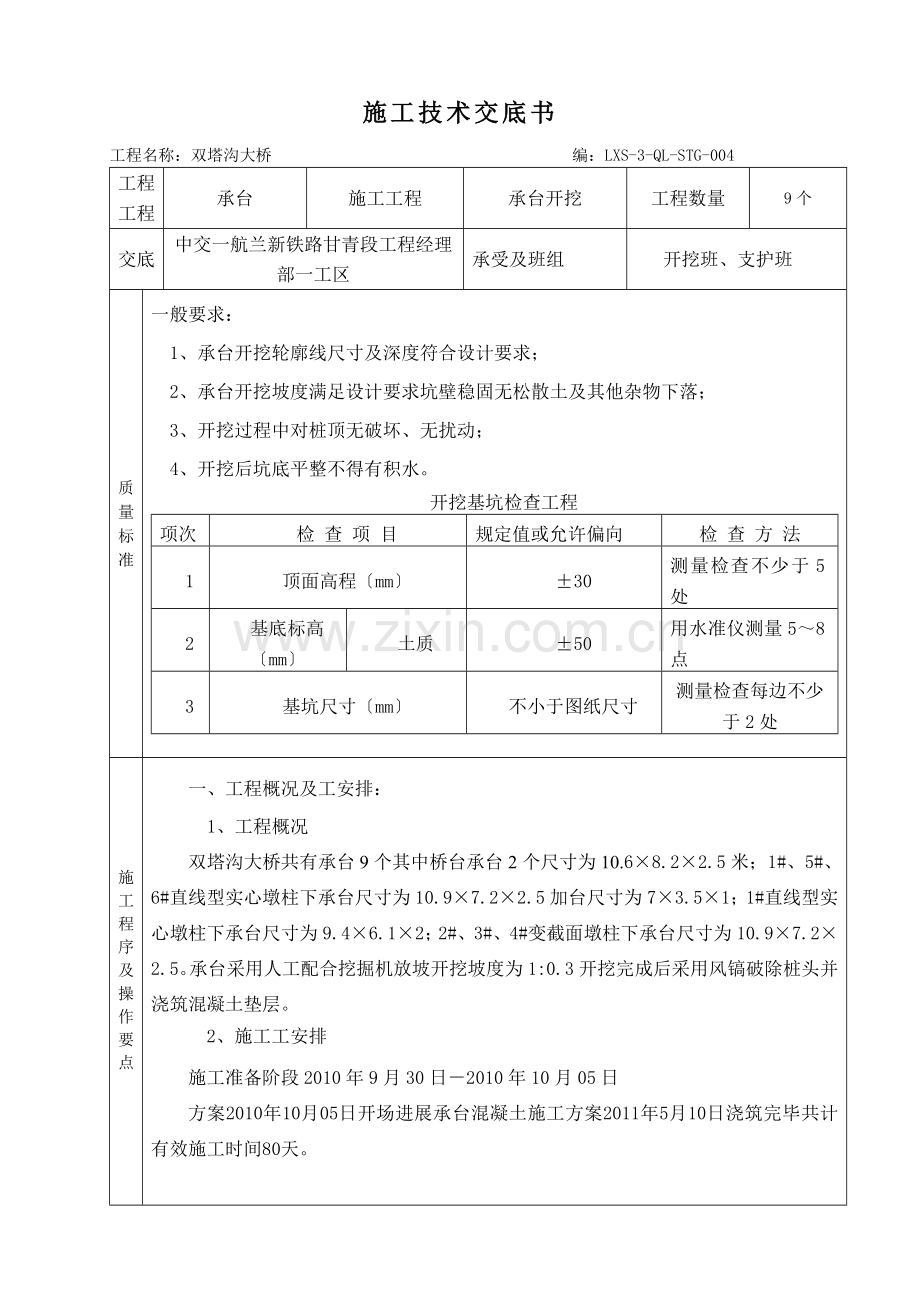

施工技术交底书

工程名称：双塔沟大桥 编：LXS-3-QL-STG-004
工程工程
承台
施工工程
承台开挖
工程数量
9个
交底
中交一航兰新铁路甘青段工程经理部一工区
承受及班组
开挖班、支护班

质
量
标
准

一般要求：
1、承台开挖轮廓线尺寸及深度符合设计要求；
2、承台开挖坡度满足设计要求坑壁稳固无松散土及其他杂物下落；
3、开挖过程中对桩顶无破坏、无扰动；
4、开挖后坑底平整不得有积水。
开挖基坑检查工程
项次
检 查 项 目
规定值或允许偏向
检 查 方 法
1
顶面高程〔mm〕
±30
测量检查不少于5处
2
基底标高〔mm〕
土质
±50
用水准仪测量5～8点
3
基坑尺寸〔mm〕
不小于图纸尺寸
测量检查每边不少于2处

施
工
程
序
及
操
作
要
点

一、工程概况及工安排：
1、工程概况
双塔沟大桥共有承台9个其中桥台承台2个尺寸为10.6×8.2×2.5米；1#、5#、6#直线型实心墩柱下承台尺寸为10.9×7.2×2.5加台尺寸为7×3.5×1；1#直线型实心墩柱下承台尺寸为9.4×6.1×2；2#、3#、4#变截面墩柱下承台尺寸为10.9×7.2×2.5。承台采用人工配合挖掘机放坡开挖坡度为1:0.3开挖完成后采用风镐破除桩头并浇筑混凝土垫层。
2、施工工安排
施工准备阶段2010年9月30日－2010年10月05日
方案2010年10月05日开场进展承台混凝土施工方案2011年5月10日浇筑完毕共计有效施工时间80天。

施
工
程
序
及
操
作
要
点

施
工
程
序
及
操
作
要
点

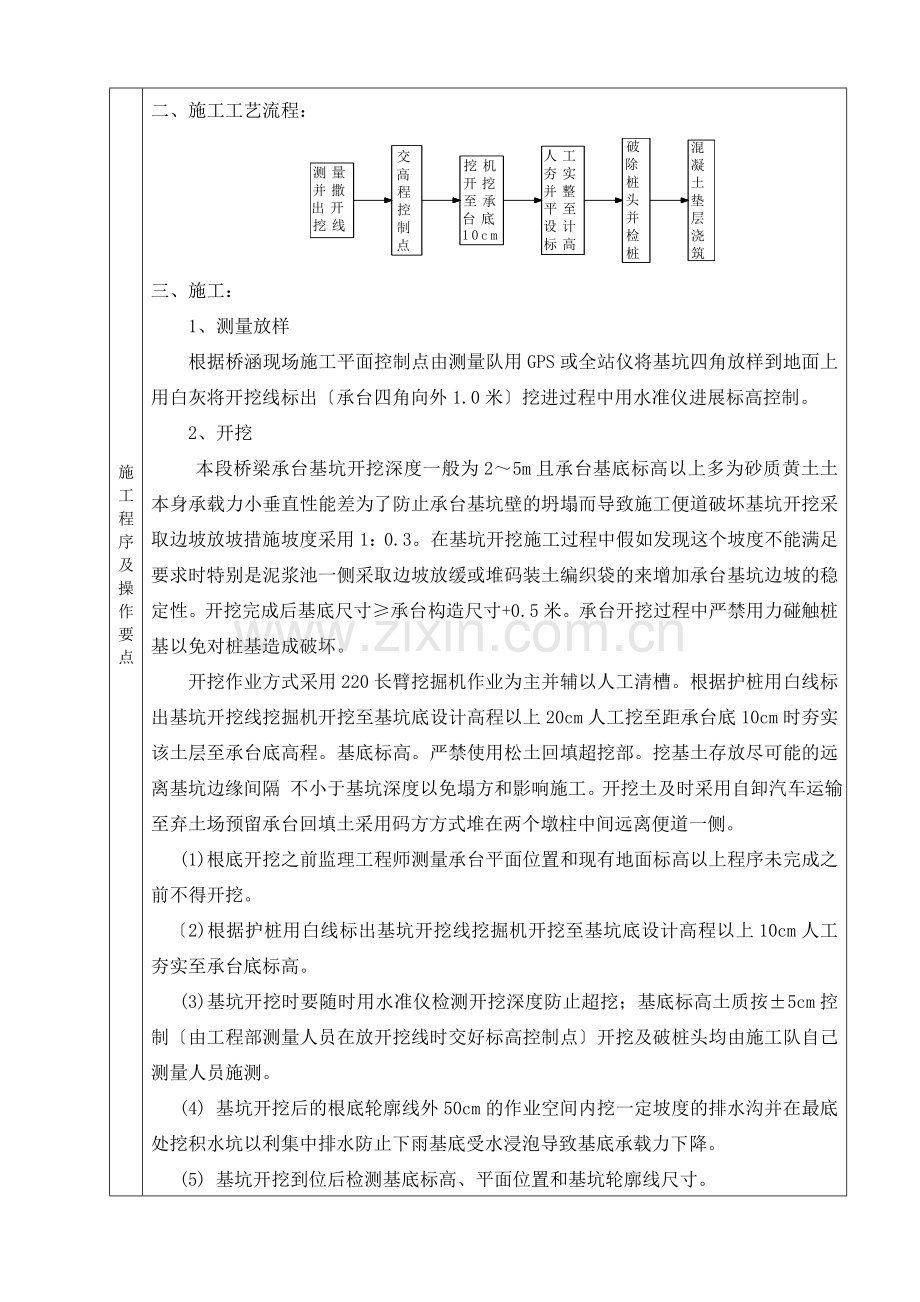

二、施工工艺流程：

三、施工：
1、测量放样
根据桥涵现场施工平面控制点由测量队用GPS或全站仪将基坑四角放样到地面上用白灰将开挖线标出〔承台四角向外1.0米〕挖进过程中用水准仪进展标高控制。
2、开挖
本段桥梁承台基坑开挖深度一般为2～5m且承台基底标高以上多为砂质黄土土本身承载力小垂直性能差为了防止承台基坑壁的坍塌而导致施工便道破坏基坑开挖采取边坡放坡措施坡度采用1：0.3。在基坑开挖施工过程中假如发现这个坡度不能满足要求时特别是泥浆池一侧采取边坡放缓或堆码装土编织袋的来增加承台基坑边坡的稳定性。开挖完成后基底尺寸≥承台构造尺寸+0.5米。承台开挖过程中严禁用力碰触桩基以免对桩基造成破坏。
开挖作业方式采用220长臂挖掘机作业为主并辅以人工清槽。根据护桩用白线标出基坑开挖线挖掘机开挖至基坑底设计高程以上20cm人工挖至距承台底10cm时夯实该土层至承台底高程。基底标高。严禁使用松土回填超挖部。挖基土存放尽可能的远离基坑边缘间隔 不小于基坑深度以免塌方和影响施工。开挖土及时采用自卸汽车运输至弃土场预留承台回填土采用码方方式堆在两个墩柱中间远离便道一侧。
(1)根底开挖之前监理工程师测量承台平面位置和现有地面标高以上程序未完成之前不得开挖。
〔2)根据护桩用白线标出基坑开挖线挖掘机开挖至基坑底设计高程以上10cm人工夯实至承台底标高。
(3)基坑开挖时要随时用水准仪检测开挖深度防止超挖；基底标高土质按±5cm控制〔由工程部测量人员在放开挖线时交好标高控制点〕开挖及破桩头均由施工队自己测量人员施测。
(4) 基坑开挖后的根底轮廓线外50cm的作业空间内挖一定坡度的排水沟并在最底处挖积水坑以利集中排水防止下雨基底受水浸泡导致基底承载力下降。
(5) 基坑开挖到位后检测基底标高、平面位置和基坑轮廓线尺寸。
3、承台基坑开挖完成后基坑顶四周培土防止地表水流入基坑。基坑外围1米范围内进展平安围护防护网。间隔 基坑顶面边缘2米以内不允许任何车辆停靠尤其注意车辆的轮胎和吊车的支腿。假如因为施工条件所限必须停靠时需要铺设铁板。
4、破除桩头
① 架立水准仪放样测量确定桩头深化承台10cm的标高〔不包括垫层厚度〕并用手喷漆沿桩体四周做好标记。
② 沿桩周标高处用铁丝缠绕一圈作为参照用角磨机切割2-3cm深。作用一：确保切割后的桩顶面是一个平面；作用二：防止剔槽时混凝土破坏导致桩头混凝土保护层不满足设计要求影响桩身的完好性。
③ 用风镐沿着切割线以上2cm处剔槽。先程度剔形成一个平面再从上往下倾斜剔。一直剔到桩身钢筋外皮的位置槽口高度20cm-30cm形成临空面。
④ 由人工将桩头上的钢筋凿出再用风稿将桩头除去。桩顶标高要比原设计抬高5cm防止凿除过程中人为降低桩顶标高。凿除桩头后将破除杂物全部去除对桩基底面进展平整然后进展砼垫层施工。
⑤ 桩基检测由具有桩检资质的人员对每根桩进展小应变检测并出具桩检合格。
⑥检测完毕后立即复检桩的偏位如钢筋笼顶中心偏位大于5cm那么必须将桩头下凿一定深度直至桩基钢筋倾斜度调整至允许值〔1〕以内报验合格后补浇混凝土。

4、浇筑混凝土垫层
基坑底部整平压实后浇筑10cm厚砼垫层垫层采用C15混凝土平面尺寸比承台尺寸每边大20cm。垫层高程要符合设计要求〔与承台底高程一样〕对模板支立部位要严格磨平保证四周支立模板处处于同一平面上防止模板下产生空隙造成漏浆。

安
全
注
意
事
项
1、参加施工的工人〔包括临时工〕必须熟知本工种的平安操作规程在作业中不违章作业、不违背劳动纪律；进入施工现场必须戴好平安帽。
2、特种作业的工人必须经专门培训经考试合格获得操作证方可上岗作业。
3、正确使用个人防护用品执行平安防护措施。
4、施工现场的洞、坑有危险作业区域必须设置明显标志或防护设施。
5、施工现场的防护设施、平安标志不准擅自拆动。确需拆动的要经施工负责人的同意方可撤除或挪动。
6、间设红灯警示。间施工必需要有足够的照明设施。
7、各种电动机器必须按规定接零或接地并设单一开关。遇有临时停电或停工休息时必须拉闸切断电源。
8、严禁采取掏空底脚的取土不准在挖开的基坑底部休息。已挖好的基坑要在其边沿处设警示牌或平安护栏以防坠落伤人。
9、风镐钎子必须用大弹簧锁紧试镐时要垂试打不准偏打或空打。

环
水
保
注
意
事
项

1、施工中严格遵守相关环保法律法规注意保持生态环境。
2、便道注意洒水防止粉尘污染严格按照上级相关环保要求执行。
3、做好排污设施的理防止施工和生活垃圾污染周围环境。
4、施工间施工物料严格理。各类施工机械、设备应防止严重漏油制止机械在运转中和维修时产生的含油污水未经处理直接排放应对含油污水进展隔油处理后再行排放。
5、针对施工过程中产生的噪音对动植物和人体损害均较大为了保护环境应尽量减少噪音污染防止间作业。

主 要
附 件

工程经理
总工
平安/环保员
质量检查员
交底技术主办

交底时间

班组签认

说明：本技术交底单一式三份工程部、主办技术人员、承受交底各一份。
