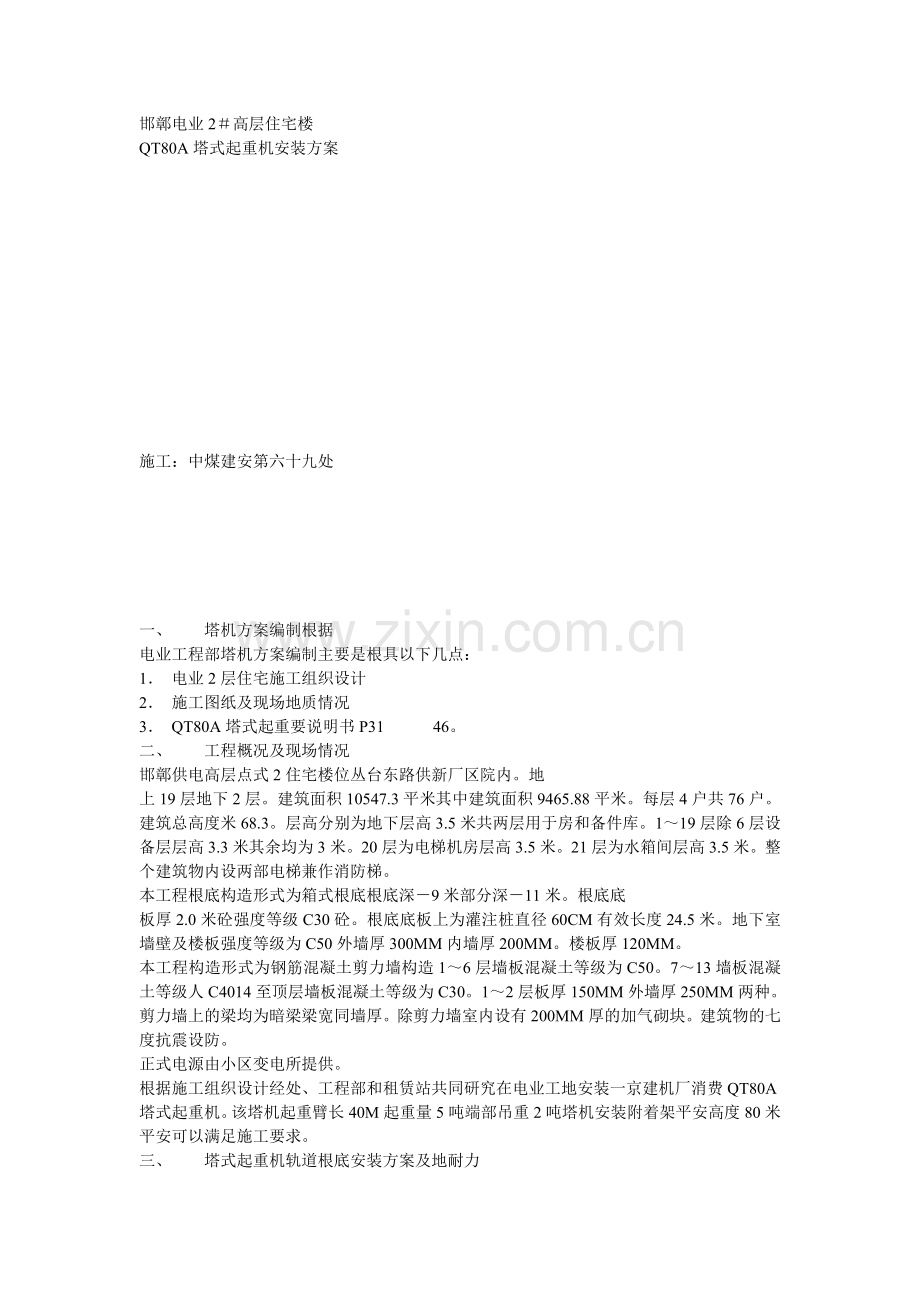

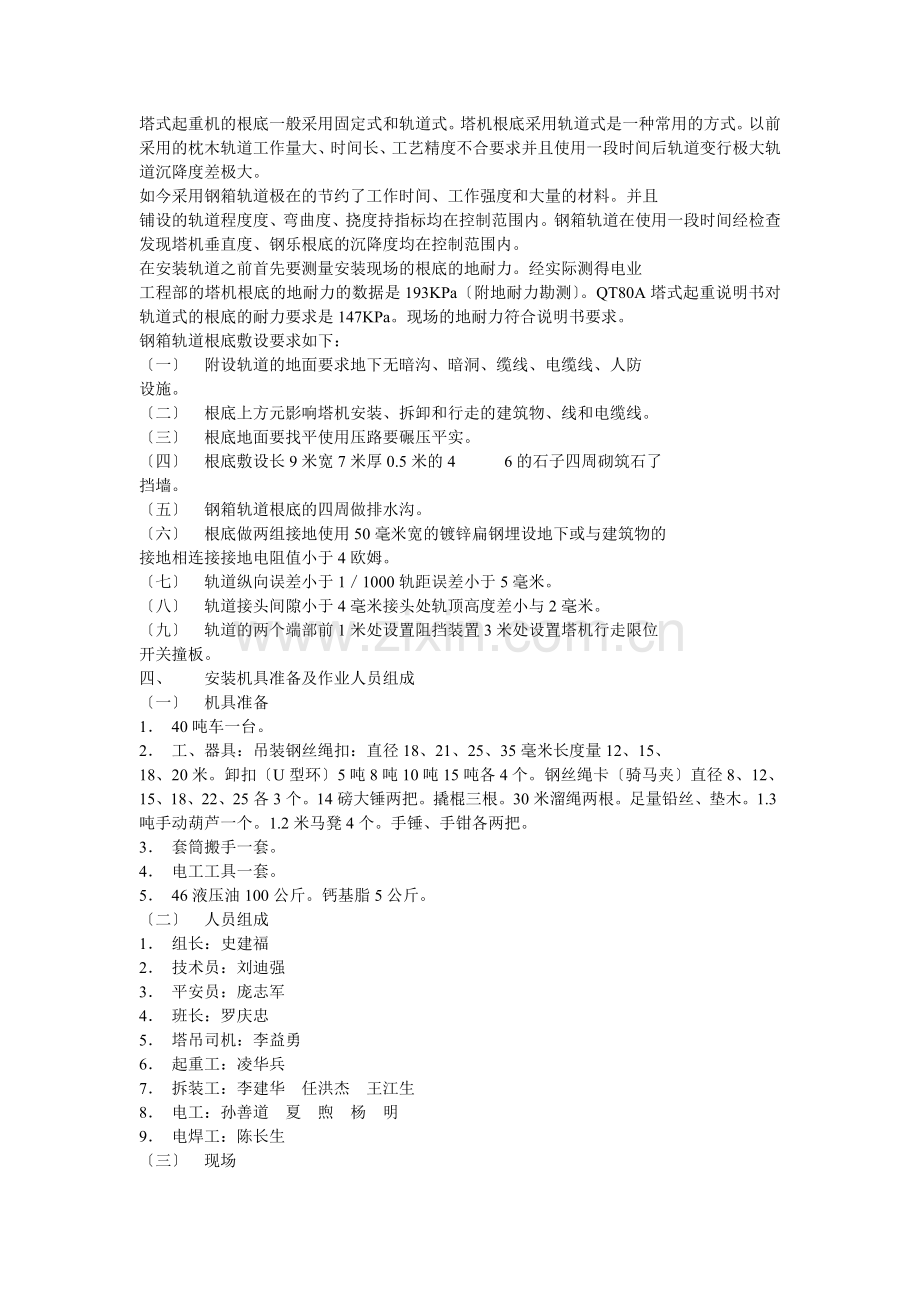

邯鄣电业2高层住宅楼QT80A塔式起重机安装方案施工：中煤建安第六十九处一、塔机方案编制根据电业工程部塔机方案编制主要是根具以下几点：1电业2层住宅施工组织设计2施工图纸及现场地质情况3QT80A塔式起重要说明书P31 46。二、工程概况及现场情况邯鄣供电高层点式2住宅楼位丛台东路供新厂区院内。地上19层地下2层。建筑面积10547.3平米其中建筑面积9465.88平米。每层4户共76户。建筑总高度米68.3。层高分别为地下层高3.5米共两层用于房和备件库。119层除6层设备层层高3.3米其余均为3米。20层为电梯机房层高3.5米。21层为水箱间层高3.5米。整个建筑物内设两部电梯兼作消防梯。本工程根底构造形式为箱式根底根底深9米部分深11米。根底底板厚2.0米砼强度等级C30砼。根底底板上为灌注桩直径60CM有效长度24.5米。地下室墙壁及楼板强度等级为C50外墙厚300MM内墙厚200MM。楼板厚120MM。本工程构造形式为钢筋混凝土剪力墙构造16层墙板混凝土等级为C50。713墙板混凝土等级人C4014至顶层墙板混凝土等级为C30。12层板厚150MM外墙厚250MM两种。剪力墙上的梁均为暗梁梁宽同墙厚。除剪力墙室内设有200MM厚的加气砌块。建筑物的七度抗震设防。正式电源由小区变电所提供。根据施工组织设计经处、工程部和租赁站共同研究在电业工地安装一京建机厂消费QT80A塔式起重机。该塔机起重臂长40M起重量5吨端部吊重2吨塔机安装附着架平安高度80米平安可以满足施工要求。三、塔式起重机轨道根底安装方案及地耐力塔式起重机的根底一般采用固定式和轨道式。塔机根底采用轨道式是一种常用的方式。以前采用的枕木轨道工作量大、时间长、工艺精度不合要求并且使用一段时间后轨道变行极大轨道沉降度差极大。如今采用钢箱轨道极在的节约了工作时间、工作强度和大量的材料。并且铺设的轨道程度度、弯曲度、挠度持指标均在控制范围内。钢箱轨道在使用一段时间经检查发现塔机垂直度、钢乐根底的沉降度均在控制范围内。在安装轨道之前首先要测量安装现场的根底的地耐力。经实际测得电业工程部的塔机根底的地耐力的数据是193KPa附地耐力勘测。QT80A塔式起重说明书对轨道式的根底的耐力要求是147KPa。现场的地耐力符合说明书要求。钢箱轨道根底敷设要求如下：一附设轨道的地面要求地下无暗沟、暗洞、缆线、电缆线、人防设施。二根底上方元影响塔机安装、拆卸和行走的建筑物、线和电缆线。三根底地面要找平使用压路要碾压平实。四根底敷设长9米宽7米厚0.5米的46的石子四周砌筑石了挡墙。五钢箱轨道根底的四周做排水沟。六根底做两组接地使用50毫米宽的镀锌扁钢埋设地下或与建筑物的接地相连接接地电阻值小于4欧姆。七轨道纵向误差小于11000轨距误差小于5毫米。八轨道接头间隙小于4毫米接头处轨顶高度差小与2毫米。九轨道的两个端部前1米处设置阻挡装置3米处设置塔机行走限位开关撞板。四、安装机具准备及作业人员组成一机具准备140吨车一台。2工、器具：吊装钢丝绳扣：直径18、21、25、35毫米长度量12、15、18、20米。卸扣U型环5吨8吨10吨15吨各4个。钢丝绳卡骑马夹直径8、12、15、18、22、25各3个。14磅大锤两把。撬棍三根。30米溜绳两根。足量铅丝、垫木。1.3吨手动葫芦一个。1.2米马凳4个。手锤、手钳各两把。 3套筒搬手一套。4电工工具一套。546液压油100公斤。钙基脂5公斤。二人员组成1组长：史建福2技术员：刘迪强3平安员：庞志军4班长：罗庆忠5塔吊司机：李益勇6起重工：凌华兵7拆装工：李建华任洪杰王江生8电工：孙善道夏煦杨明9电焊工：陈长生三现场1检查工作场地有无坑、沟。有无暗沟、暗洞。上方有无高压线、线。假如有以上影响安装现象采取支护措施。2检查进出道路无障碍物。3现场备有塔吊专用电缆至塔吊根底。四电业工程部现场塔机平面布置见附图五QT80塔式起重机安装程序、及要求北京建机厂产电业工程部塔机安装采用40吨吊车进展安装安装之前检查轨道的平整度和倾斜度。塔机位地建筑的西南侧间隔 建筑物两米起重臂长度覆盖了混凝土搅拌站、钢筋制作场、木工制作棚。间隔 位于滏东大街路旁的变电线路30米符合安装要求。详见施工平面布置图详细安装程序、要求如下：一安装底座将台车吊于轨道上台车底部应用木方垫牢；主动台车应对角安装且台车电机在轨道里侧。四个台车枢轴间隙50005000。二安装底座将两根纵梁垂直于轨道分别套装在主动台车和被动台车枢轴上安装时应原来的编安装既台应与纵梁相对应或一致并将M1636的定螺栓拧好。在将横梁井字梁安装与纵梁上安装时应按编安装。在将根底节安装与横梁上安装根底节时必须按照遍安装这样就可以防止了底架谈行而无法安装根底节的斜撑杆最后用50110、50208的销轴将根底节斜撑杆和程度撑杆安装定位。三安装过渡节安装过渡节时应注意项升耳板方向与现场顶升方面一致。还应注意过渡节的爬梯应与底座爬梯方向一致。四安装爬升套架安装爬升套架时应注意套架的油缸应与根底节的耳板方向一致。五安装中心压重56T。六安装塔尖及回转部分在地面将驾驶室、电器线路、护栏、平台以及塔尖的拉杆安装完备。用吊车将回转系统吊装于根底节上用12条、M33的高强螺栓联接结实用16条M22的高强螺栓将回转与爬升套架联接结实。七安装塔尖安装塔尖时应注意起重臂与配重壁方向以防止不必要的挪动40T吊车。八安装配重臂害地面用四支40178的销轴拼脏装好配重臂接好起升主卷扬的电缆接了配得臂拉杆。用40T吊车试吊配重臂平衡后用油漆做好吊点标记进展正式吊装。九安装起重臂在地面拼装好起重臂、装好小跑车及钢丝绳。接了起重臂拉杆并用钢丝将拉杆固定在起重臂的上弦杆上。在地面进展试吊试吊平衡后用油漆作好吊点标记。用40T吊车将二吨二的配重吊于配重臂上的规定位置。在起重臂的端部系住两根溜绳。40T吊车将起重臂吊起吊装钢丝绳只能吊住起重臂的上弦杆而不要将拉杆兜在钢丝绳套内以防止拉杆无法安装信工指挥汽车吊司机、溜绳、空中作业人员亲配合将起得臂销孔与回转销孔就位用销轴定位穿好开口销。十安装卢重臂拉杆将塔机主卷扬钢丝绳、塔尖滑轮、起重臂拉杆滑轮穿绕一组静3车滑轮组。空中作业人中将拉杆与上弦杆的固定铅丝钳断。汽车吊司机将起重臂稍稍向上抬起塔吊司机操纵主卷扬将起重臂拉杆销孔与塔尖销孔对位销轴固定措开开口销。十一吊装其余配重十二穿绕吊钩钢丝绳根据工作要求穿绕起重臂吊钩钢丝绳。40M以下四部率40M以上二倍率吊重减半。十三检查全机的联接件如销轴、螺栓、开口销全部要求安装到位、拧牢、翻开。检查全机工作完毕。六、安装平安措施电业工程部QT80A塔式起重机安装高度到达80米设有两道附着架。塔机臂长40米作业半径覆盖施工区域。现场工作环境极为复杂现制定以下平安措施工作人员要严格遵守。一作业前全体工作人员学习平安、技术交底。进入现场首先要熟悉工作环境。二作业使用的工、器具认真进展检查。特别是吊具、索具等吊装工具要严格检查。三安装现场必须有专职监视平安工作的平安人员监视平安工作制止违章行为防止非工作人员进入施工现场。四现场工作人员必须佩戴平安戴穿着防滑鞋身着工作服。五空中作业人员必须将平安带固定好。严禁无平安带违章作业。六全体工作人员服从调动听从统一指挥。由于安装拆卸作业属于多工种配合全体人员必须服从现场调度指挥人中指挥。七空中、地面信应明晰、准确、洪亮、及时以便吊装工作顺利进行。八现场各工种亲配合、互相协作作业人员精力、注意力要高度集中。九工作现场设置禁行牌防止空中坠物伤人牌磋工人签员严紧进入施工现场。十空中人员进展作业时工、器具和零、部件要放置工具箱或固定好。严禁空中坠落物品或向地面投掷物体以免伤人。十一严禁酒后作业违者重处。十二严禁5级以上大风天气作业。严禁大雨、在雾等恶劣天气下作业。十三空中人员作业时一定要挂好平安带行走时注意脚下防止摔倒。十四荏使乙炔、电焊时遵守平安规程。十五吊装作业对不知吊点的吊物应进展试吊确认无误后进进展正式吊。十六吊装作业严禁斜拉、外吊严禁起吊埋在地面里。七、QT80A塔式起重要节项升程序及要求北京建筑机械厂消费QT80A塔式起重机升作业必须在小于4级的风力天气下进展。顶升前检查塔机的机械系统、电器系统、构造部分和液压系统。检查顶升部分的油缸、油缸横梁、节耳板和套架挂板。顶升作业程序如下：一塔机用顶升专用钢丝绳扣将一个节吊至回转下的引进梁上注意吊起的节耳板方向与塔机耳板方向应平安一致。塔机吊起一节平衡塔机调整处套与塔身的间隙2 5MM为宜。二撤除节与回转连接的12支高螺栓。三顶升油缸使油缸横梁顶入节的耳板。顶升进注意要将套架挂板提起。四当油缸的将尽时放下套架挂板回收油缸使是套架挂板顶住件。五继续回收油缸。将油缸顶住节的更高的耳板继续顶升。六反复顶升待到达需要高度。七空中作业人员将节拉入将节螺栓拧住。八最后将回转与标转的螺栓拧住。八、附着方案、程序及要求电业工程部工程主体为68.3米根据说明书要求应设三道附着架。第一道附着架在25米第二道附着架在第一道附着架以上的1620米第三道距塔机大臂小于27米。附着点位置如图塔机第一道附着架设在22.3米处第七层楼。第二首道附着架设在42.9米处第十三层楼。第三附着架设在59.4米处第十八层。第三道附着架以上塔机工作高度15米这样高度小于说明书的要求27米也满足了施工高度的要求73米。当塔机超过40米时就应当安装第一道附着架安装时首先先清理埋件将附着杆接头焊在预埋件上然后利用塔吊将附着套架安装在与预埋程度一致的塔身节此时将附着杆安装在套架与预埋件接头上打入销轴撬开开口销安装全部就位以后调节连杆螺使附着杆受力。安装时的考前须知：1当塔吊机超过40米时必须安装附着架。H1H2可根据实际情况做适当调查。2附着杆保持在同一个程度面上。3附着装置应与塔身紧固联络在工作过程中应随时检查各个节点有否松动现象如发现有异常情况应迅速停顿操作并采取调整措施。4安装附着架的施工现场制止通行。5全体作业人员必须佩要协调统一、听从指挥、互相配合。6高空作业人员必须佩带平安带平安帽工作服防滑鞋。7高空作业的共器具、零配件要妥善放置严防高空落物伤人。九、验收及试运转要求一整要机安装完毕后由安装总负责人组织质量检查员和平安员参加机长操作进展技术检验和试运转。二技术检验：构造部门：件、附件、联结件、安装质量和螺栓等连接件的紧固程度构造外表有无变形开焊、更裂纹等；压重、配重符合要求。三绳、轮、钩系统：检查钢丝绳的质量、规格、缠绕、固定和编插等情况应符合规定各部滑轮灵敏可靠、吊钩无超标磨损。四传动系统：检查各机构传动应平稳无异响制动器、离合器等灵敏可靠各光滑点调滑良好油质符合规定。五电气系统检查供电能保证正常工作各接触点良好、仪表、照明、系统完好可靠控制操纵装置动作灵敏、可靠各平安装置齐全可靠绝缘电阻符合规定。六平安装置和保护装置。检查各平安限位和保护装置应齐全、灵敏可靠。七试运转1按照部分?建筑机械技术试验规程?JGJ3486的规定对安装后的塔式起重机进展试运转包括空载试验额定载荷试验和超载试验等以测定整机的技术性能。2通过试运转发同安装质量问题由安装及时处理。3全部合格后由参加验收的部门人员在检验记录上填写验收结并签订作为安装合格交付使用的凭证。
