国家电网公司220kv~500kV变电所初步设计内容深度规定.docx

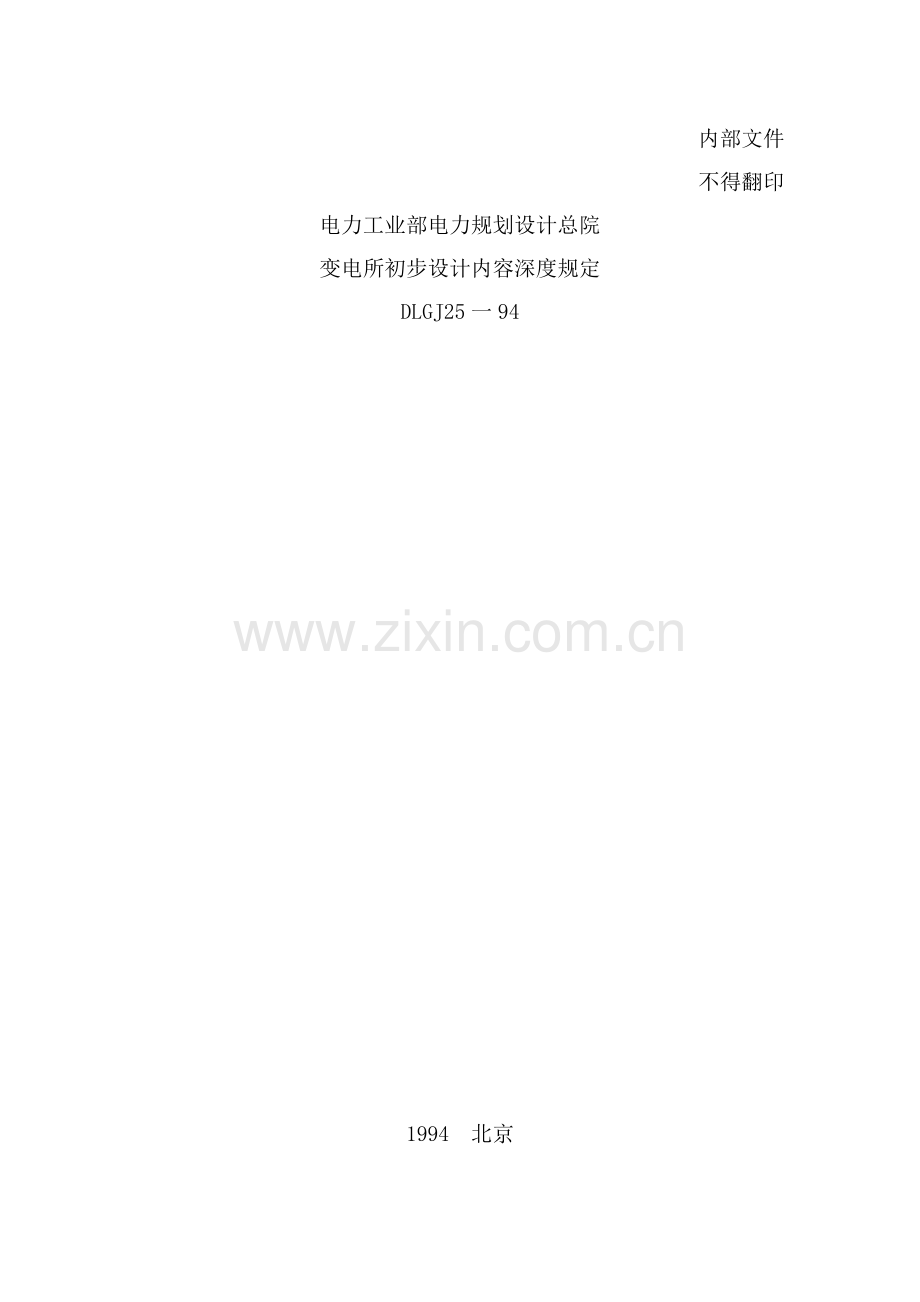

内部文件
不得翻印
电力工业部电力规划设计总院
变电所初步设计内容深度规定
DLGJ25一94

1994 北京

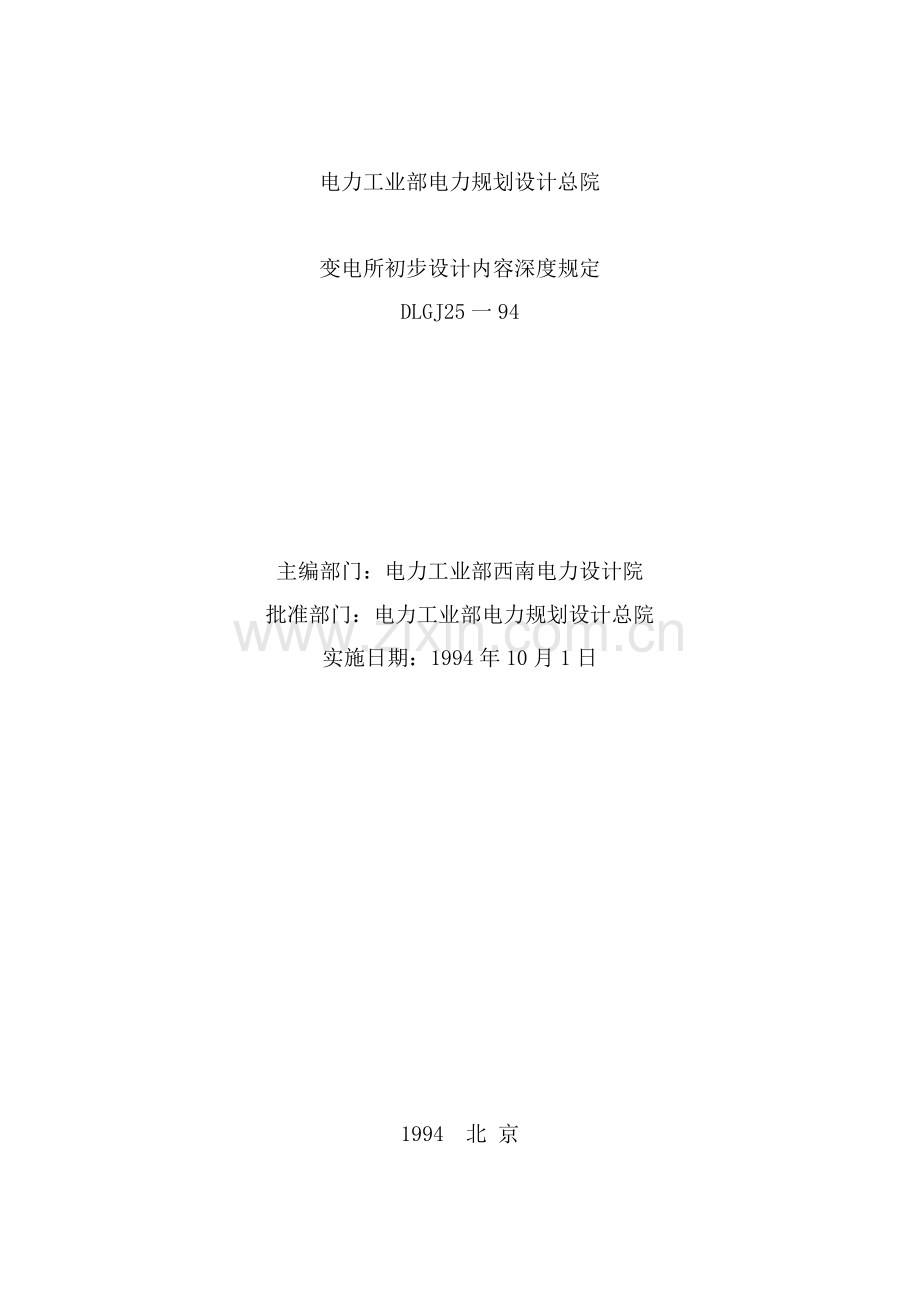

电力工业部电力规划设计总院

变电所初步设计内容深度规定
DLGJ25一94

主编部门：电力工业部西南电力设计院
批准部门：电力工业部电力规划设计总院
实施日期：1994年10月1日

1994 北 京
关于颁发《变电所初步设计内容深度规定》DLGJ25—94
的通知

电规送（1994）6号

各电管局、电力局、各电力（勘测）设计院：
为适应电力发展的需要，我院委托西南电力设计院修订了《变电所初步设计内容深度规定》DLGJ25—94。经组织审查，现批准颁发，自1994年10月 1日起施行。
各单位在执行过程中如发现不妥或需要补充之处，请随时函告我院及负责日常管理工作的西南电力设计院。
有关征订和出版发行事宜由我院另行安排。

电力工业部电力规划设计总院
一九九四年三月二十六日

目 次
l 总则…………………………………………………………………（1）
1．l 适用范围………………………………………………………（1）
1．2 应遵守的规定和程序…………………………………………（1）
1．3 内容深度的基本要求………………………………………… （1）
2 总的部分……………………………………………………………（3）
2．1 概述……………………………………………………………（3）
2．2 所址概况………………………………………………………（4）
2．3 主要技术原则及存在问题……………………………………（4）
2．4 技术经济指标…………………………………………………（5）
2．5 初步设计有关文件……………………………………………（5）
3 电力系统部分………………………………………………………（7）
3．1 电力系统………………………………………………………（7）
3．2 系统继电保护及安全自动装置………………………………（8）
3．3 系统通情………………………………………………………（8）
3．4 所内通情………………………………………………………（9）
3．5 系统调度自动化………………………………………………（9）
3．6 电力系统部分图纸……………………………………………（10）
4 电气部分…………………………………………………………（12）
4．l 电气主接线……………………………………………………（12）
4．2 短路电流及主要设备选择……………………………………（12）
4．3 绝缘配合及过电压保护—……………………………………（13）
4．4 电气设备布置及配电装置……………………………………（13）
4．5 所用电及照明…………………………………………………（14）
4．6 微机监测装置…………………………………………………（14）
4．7 一次接线………………………………………………………（14）
4．8 直流系统………………………………………………………（15）
4．9 元件保护及自动装置…………………………………………（15）
4．10 电缆设施……………………………………………………（15）
4．11 辅助设施及其他……………………………………………（15）
4．12 电气部分图纸………………………………………………（15）
4．13 计算项目及其深度要求……………………………………（20）
5 土建部分…………………………………………………………（23）
5．l 概述……………………………………………………………（23）
5．2 所区总布置与交通运输………………………………………（24）
5 3 建筑……………………………………………………………（26）
5．4 结构……………………………………………………………（27）
5．5 采暖通风………………………………………………………（28）
5．6 土建部分图纸…………………………………………………（28）
5．7 计算项目及其深度要求………………………………………（31）
6 水工部分…………………………………………………………（34）
6．l 所区自然条件…………………………………………………（34）
6．2 供水方案及给水系统…………………………………………（34）
6．3 排水系统………………………………………………………（34）
6．4 水工部分图纸…………………………………………………（35）
6．5 计算项目及其深度要求………………………………………（36）
7 消防部分…………………………………………………………（38）
7．1 概述……………………………………………………………（38）
7．2 消防给水………………………………………………………（38）
7．3 其它消防措施及消防供电……………………………………（39）
7．4 消防部分图纸…………………………………………………（39）
7．5 计算项目及其深度要求………………………………………（39）
8 环境保护…………………………………………………………（40）
8．1 自然和社会环境………………………………………………（40）
8．2 变电所污染防治措施…………………………………………（40）
8．3 变电所绿化规划设计…………………………………………（40）
9 劳动安全卫生……………………………………………………（41）
9．1 概述……………………………………………………………（41）
9．2 变电所的劳动安全卫生措施…………………………………（41）
10 概算部分…………………………………………………………（42）
10．1 概述…………………………………………………………（42）
10．2 编制原则和依据……………………………………………（43）
10．3 投资分析……………………………………………………（45）
11 施工组织设计大纲………………………………………………（46）
11．1 概述…………………………………………………………（46）
11．2 施工总平面布置……………………………………………（47）
11．3 主要施工方案………………………………………………（48）
11．4 施工控制进度………………………………………………（48）
11．5 交通运输条件及大件设备运输……………………………（48）
11．6 附件…………………………………………………………（49）
11．7 图纸…………………………………………………………（49）
12 主要设备材料清册………………………………………………（5l）
12．l 编制内容及要求……………………………………………（51）
12．2 编制说明……………………………………………………（5l）
12．3 编制分项……………………………………………………（52）

附录A 本规定用词说明……………………………………………（53）
附加说明……………………………………………………………（53）

1 总 则
1．l 适用范围
1.1.l 本规定适用于220kV～500kV新建变电所的二段制初步设计，改扩建和其他变电工程可根据具体情况参照执行。220kV变电所可按本规定深度适当简化。
1.1.2 本规定只对设计的内容深部出要求，不作为各设计单位内部专业分工和卷册划分标准。
1．2 应遵守的规定和程序
1.2.1 设计文件必须遵守国家、部等有关部门颁发的设计文件编制和审批办法的规定。
1.2.2 必须执行国家规定的基本建设程序。批准或上报的计划任务书（设计任务书＼批准的可行性研究报告（或工程选所报告）和设计基础资料（包括变电所接入系统的审批文件）是初步设计的前题条件。
1.2.3 必须贯彻国家各项技术方针、政策及上级部门对工程建设的批示；必须符合现行有关标准（规范）的规定；积极采用现行的标准比设计；
1．3 内容深度的基本要求
1.3.1 初步设计文件应包括：说明书、各专业图纸、设备材料清册、施工组织大纲、概算书。
设计文件齐全，应完整表达设计意图；计算准确，文字说明清楚；图纸清晰、正确。
根据工程的具体情况，初步设计文件可适当分册出版。
1.3.2 外委项目的初步设计文件应全部送审，主体设计单位应负责概算汇总。
1.3.3 对于有特殊要求，需提前采购设备的工程，应按本规定的原则提前编制预初步设计文件。
1.3.4 应依据政策和上级批示，确定工程建设的合理标准。
对设计中的重大问题，应进行多方案的技术经济比较（一般直为2或3个方案），根据优选结论提出推荐方案，供审批机关决策。
1.3.5 初步设计内容深度应满足以下要求：
（1）设计方案的比选和确定。
（2）主要设备材料的确定。
（3）上地征用。
（4）基建投资控制。
（5）施工图设计的编制。
（6）施工准备和生产准备。
1.3.6 各部分具体的深度要求，在本规定各章节中分别说明。
工程中需加以阐明，而本规定未能涉及的问题，应结合工程具体情况适当加以说明。
当采用现行的标准化设计时，相应部分可适当简化。

2 总的部分
2.l 概 述
2.l.1 设计依据
（1）经批准或上报的计划任务书（设计任务书）。
（2）所址选择报告及批准文件。
（3）接入系统设计（或接入系统设计的审批文件）。
（4）环境影响评价报告。
（5）上级部门对本工程的指示文件；有关的技术条件书和会议纪要（包括文件名称、文号、签发单位和日期人
2.1.2 工程建设的必要性及规模
（1）简述与变电所有关的系统情况，变电所在系统中的地位和作用。
（2）说明变压器容量、台数（包括本期及最终规模）；无功补偿装置台数及容量；各侧电压出线回路及分期建设情况等。
2.1.3 设计范围及配合分工
说明本设计应包括的内容和范围、与外部协作项目，以及设计的分工界限。对改、扩建工程，尚应说明原有工程情况及其与本期工程的衔接和配合。

2.2 所址概况
2.2.1 所址地理位置
应说明所区所在地的市、县、乡名称及其与城镇工业区、当地能源、水电、交通、公共服务设施等的相互关系。
应说明所址所在地区的人均占地及矿产资源情况。
2.2.2 说明环境对变电所的要求；说明出线走廊规划及通信干扰情况。
2.2.3 供水及防洪排水
应说明水源、水质、水量、频率为1％的高水位与所址标高的关系；防洪涝及排水情况。
2.3 主要技术原则及存在问题
2.3.1 主要技术方案及专题。
2.3.2 主要设备来源。
2.3.3 采用新技术及标准化情况。
2.3.4 环境保护。
2.3.5 职业安全卫生。
2.3.6 存在问题及其他。
2．4 技术经济指标
表2．4 主要技术经济指标
序号
项目名称
单 位
数量
技术经济指标
1
概算总投资
万元

元/kVA
2
无功补偿装置
万元

元/kvar
3
主控制室体积（面积）
m3（m2）

4
所区内总建筑面积
m2

5
所区占地面积
ha

6
绿化面积
m2

7
总占地面积、生活福利宿舍区占地面积、进所公路占地面积
ha或m2

8
钢材、水泥、木材三材消耗量
t或m3

9
土石方量：挖方量、填方量
m3

10
变电所定员编制
人

2.5 初步设计有关文件
2.5.1 当取得以下文件时，应作为初步设计附件列入：
1、批准的设计任务书（或上报计划任务书人）。
2、所址选择审批文件。
3、土地征用及进所公路协议。
4、有关用水、排水协议。
5、出线走廊协议。
6、外接所用电源有关协议
7、大件运输协议（包括铁路、公路、水路）。
8、与通讯部门的有关协议。
9、与地矿部门关于所址压矿的协议。
10、环保部门、消防部门与本工程有关的文件或会议纪要。
11、新设备制造、供应协议。
12、与有关单位的设计分工协议。
13、外委项目有关协议。
14、上级部门有关指示文件、批文；与本工程有关的其他协议和会议纪要。

3 电力系统部分
3.l 电力系统
3.1.1 与变电所有关的现有系统概况，系统发展规划，变电所在系统中的作用。
3.1.2 变电所各电压侧的负荷；出线回路数、方向和分期建设情况；系统通流容量；系统同期点要求等。
3.1.3 变电所主变压器的容量、台数、卷数、接线组别、调压方式（有载或无励磁、调压范围、分接头）及阻抗等参数的选择。
3.1.4 为满足电力系统各种运行方式的需要对主接线提出要求。
3.1.5 提供无功补偿装置的总容量及分组容量、型式、连接方式等，必要时做调相调压专题研究计算。
3.1.6 中性点接地方式
（1）330kV和 500kV变压器中性点经电抗接地时，提出电抗参数。
（2）6～63kV电网接地电容电流的补偿设备选择。
3.1.7 提供电力系统远景年（变电所投产年起5～10年）归算到变电所有关电压母线的阻抗。
3.1.8 提供电力系统（投产年限）最大、最小运行方式归算到变电所有关电压母线的阻抗。
3.1.9 提供高压并联电抗器容量和接地方式，以及中性点电抗参数；断路器装设并联电阻的必要性和参数选择，必要时进行专题计算。
3.l.10 必要时有关部门对谐波含量及限制措施作专题研究。
3．2 系统继电保护及安全自动装置
3.2.l 线路主保护和后备保护及自动重合闸设计原则，选型及数量。
3.2.2 母线保护和断路器保护（包括断路器失灵保护、非全相保护及远方跳闸等）设计原则、选型及数量。
3.2.3 线路工频过电压保护选型及数量（系统一次专业要求时）。
3.2.4 故障自动记录装置设计原则、选型及数量。
3.2.5 本所安全自动装置应另作专项设计。初步设计可根据电力系统安全自动装置设计的要求，需要在本所装设安全自动装置时，提出设备选型。无定型产品的，应提出功能要求及技术规范，并列出科研试制费用。”
3.2.6 对（载波、微波、光纤、电缆等）通道的技术要求。
3.2.7 对电气专业和其它专业的技术要求。
3.2.8 电力系统专业在稳定及运行方式等方面对变电所的要求（如遥切、解列点等具体要求和措施）。
3.3 系统通信
3.3.1 电力系统概况及调度组织关系。
3.3.2 根据电 系统通信系统设计或接入系统通信设计，以及各种信息对通道的要求，确定通信方式（载波、微波、光纤、程控等方式）,并进行通道安排。
3.3.3 设备选型及需配置的设备，其制式、信号方式、接口要求等，应满足所属电力系统通信组网要求。
3.3.4 根据通信设备配置，提出通信机房要求，并适当留有远期发展余地。
3.3.5 提出通信电源方案。
3.4 所内通信
3.4.1 所内通信应包括生产调度、生产管理通信及对当地邮”电局的中继通信。
3.4.2 通信设备选型。
3.5 系统调度自动化
3.5.1 明确变电所调度组织关系。
3.5.2 办产运动信息内容、传输方式和通道要求。
3.5.3 远动设备选型、配置原则和技术要求。
3.5.4 远动电源及运动设备环境要求。
3.5.5 与有关调度端接口要求。
3.5.6 系统计量。

3.6 电力系统部分图纸
3.6.1 本阶段一般提供表3．6．l所示设计图。
表3．6．l 电力系统部分图纸目次
序号
图 纸 名 称
比例
备 注
1
电力系统现状地理接线图
—
—
2
电力系统远景地理接线图
—
—
3
系统继电保护配置图
—
—
4
系统安全自动装置配置图
—
—
5
电力线载波通道组织图
—
—
6
远动化范围图
—
—
7
通讯设备布置图
—
可与其它专业合并出图
注：各工程视具体情况拟定。
3.6.2 图纸深度要求
（1）电力系统现状地理接线图
应表示现有主要电厂和电网的连接方式；主干线的走向和长度。
（2）电力系统远景地理接线图
应表示与本工程设计方案有关的规划电厂、变电所和线路等。
（3）系统继电保护配置图
应绘制电气主接线图，表示出主要一次设备及继电保护屏型号和数量。
（4）系统安全自动装置配置图
应绘制电气主接线图，表示出主要一次设备及安全自动装置屏型号、数量及所动作的断路器。
当所配置的安全自动装置较简单时，也可在系统继电保护配置图中表示。
（5）电力线载波通道组织图
应表示与本工程有关的电力线载波通道起止点、结合相、数量、用途等（如本工程选用微波、光纤等其它通信方式，通道组织应另列专项表示）。
（6）远动化范围圈
应表示调度对本期工程要实现的运动化要求。
（7）通信设备布置图
应绘制主要通信设备布置，表示出主要设备型号、数量。

4 电气部分
4．1 电气室接线
4.1.1 说明变电所规模、各级电压负荷、功率交换、出线回路数及其名称等。
4.1.2 说明变压器台数、型式、主要技术规范及接入方式。对大容量变压器选用三相或单相、是否设置备用相等问题，应结合运输方案和地区条件加以说明。
4.1.3 说明无功补偿装置容量、台数、连接方式及其回路设备。
4.1.4 应论述电气主接线方案及其比选结果（包括各级电压母线、近期接线、分期建设方式及过渡方案等）。
4.1.5 说明各级电压中性点接地方式（包括变压器中性点的接地方式及设备；并联电抗器中性点及设备；6～63kV单相接地电容电流补偿等）。
4．2 短路电流及主要设备选择
4.2.1 说明短路电流计算的依据和条件（包括计算接线、运行方式及系统容量等），并列出短路电流计算结果。
4.2.2 说明导体和主要电气设备的选择原则和依据。
4.2.3 应说明导体和主要电气设备的选择结果（包括选型及主要技术规范，并宜将主要电气设备选择结果表列入本部分）。改、扩建工程应校验原设备。
4.2.4 当采用SF。全封闭电器、110kV及以上电缆和新型设备时，应作专门论述。若附有专题报告，可引述其结论。
4．3 绝缘配合及过电压保护
4.3.1 应论述220kV及以下电压非标准电气设备和330～500kV电气设备的绝缘配合及防止过电压措施；说明避雷器选型及其配置情况。当有技术专题论证时，应引述其结论。
4.3.2 应说明变电所的防雷保护方式。
4.3.3 说明变电所土壤电阻率和接地装置设计技术原则，以及计算机房、微波通信机房对接地装置的要求。
4.3.4 说明变电所自然条件、环境状况、污秽等级；提出电气设备及绝缘子串的防污措施。
4．4 电气设备布置及配电装置
4.4.1 说明各级电压出线走廊、所区自然环境因素等对电气布置的影响。
4.4.2 应说明电气设备总平面布置方案及其优选结论（包括主变、补偿设备的布置方式人）.
4.4.3 各级高压配电装置型式选择。
4.4.4 说明高压配电装置的间隔配置及远近期配合措施。
4.4.5 根据变电所所在地区地震烈度要求，说明电气设备的抗震措施。

4．5 所用电及照明
4.5.1 应说明所用电电源（包括所用备用电源）的引接及所用电接线方案。
4.5.2 说明所用负荷计算及所用变压器选择结果。
4.5.3 简要说明所用配电装置的布置及设备选型。
4.5.4 说明工作照明、事故照明、检修电源等的供电方式，并说明主要场所的照明及其控制方式。
4.5.5 交流不停电电源的设置、容量及选型。
4．6 微机监测装置
4．6．1 监测对象及输入、输出信号量脑计。
4．6．2 微机监测系统的作用及主要功能。
4．6．3 选型原则及方案比较。
4．6．4 硬件、软件的配置及性能说明。
4．6．5 设备布置及对电源、运行环境的要求。
4．6．6 与相关专业的配合关系。
4．7 二次接线
4．7．1 应对主控制室和继电器室布置方案加以比较。
4．7．2 控制方式、信号系统、测量系统及同期方式的确定。
4．7．3 控制屏的选择。
4．7．4 控制、保护、微机监测装置电缆的防干扰措施。
4．8 直流系统
4．8．1 直流系统电压、接线方式的选择。
4．8．2 直流屏、蓄电池及充电设备的选择。
4．9 元件保护及自动装置
4．9．1 主要元件保护配置、自动装置配置原则及设备选型。
4．10 电缆设施
4．10．1 说明所区电缆隧道、电缆沟道的布置。
4．10．2 应说明电缆及其构筑物采取的防火和阻燃措施。
4．11 辅助设施及其他
4．11．1 说明电气设备的维护检修方式。
4．12 电气部分图纸
4．12．1 电气专业图纸可参考表4．12．1所示编制，各工程视具体情况确定。
表4.12.1 电气部分图纸目次
序号
图纸名称
比 例
备 注
1
电气主接线图
—
包括各比较方案
2
电气总平面图
1:500～1:1000
各方案
3
短路电流计算接线及等效阻抗图
—
—
4
各级电压配电装置平断面图
1:100～1:500
包括各比较方案
5
主变压器平断面布置图
1:100
220kV变是否出图视情况确定
6
330～500kV并联电抗器平面布置图
1:200
—
7
无功补偿装置电气接线及平断面图
—
接线可与主接线合并出图
8
主控制楼各层平面布置图
1:50～1:100
其中控制室平面布置
9
屏位应标明用途控制屏模拟布置图
1:10
马赛克屏均应出图普通屏500kV变宜出图
10
主变保护配置图
—
220kV变电所一般可不出图
11
直流系统图
—
—
12
所用电接线图
—
—
13
所用电室平面布置图
1:100
需要时出图
14
全所直击雷保护范围图
1:200～1:1000
需要时出图
15
接地网布置图
1:200～1:1000
需要时出图
16
微机监测系统方案配置图
—
—
4．12．2 图纸深度要求
（1）电气主接线图
应表示主变压器与各级电压母线的连接。
应表示各级电压的电气接线方式以及断路器、电流互感器、电压互感器、避雷器、隔离开关、接地刀闸、无功补偿装置、载波通信用阻波器和抽压电容器等的配置。
应表示中性点接地方式及补偿设备。
际在图中设备型号及其主要技术规范。
各级电压出线回路（包括备”用）应标注名称。
应绘出远景接线示意图（一般可在图纸右上角表示＼对工程的原有部分、本期及预留扩建应加以区分。
（2）电气总平面图
应表明主要电气设备、所区建（构）筑物、电缆隧（沟）道及道路等的布置。
应表示各级电压配电装置（户外）的间隔配置及进出线排列。
母线和出线立标注相序。
布置图应表明方位、标注位置尺寸，并附必要的说明及图例。
（3）短路电流H笋一接线及劳效阻抗由
计算接线应按可能发生最大短路电流的正常接线方式绘 制，并标明短路点。阻抗图应标注各元件计算阻抗。
宜在本图列表表示短路电流计算结果。
（4）各级电压配电装置平断面图
应表示出配电装置的布置（包括设备、构架、母线等各设施的安装布置，以及导线引接方式）。
平面图应表示进出线排列及间隔配置；表示出通道、走廊、天桥等设施，并标注布置尺寸（当电气总平面图能清楚表示时，此图可省略）。
高型配电装置应分层表示。
屋内配电装置宜绘制配置接线。
断面图应按不同类型间隔出图，并表明设备安装位置、尺寸、标高、导线引接方式、电气距离校验等（常规配电装置可只出代表性断面）。
（5）主变压器平断面布置图
应表示主变压器布置及外形（包括主变冷却器；若标注主变压器尺寸时宜以确定的厂家资料为准），并示出防火隔离墙位置。主变有备用相时，应一并表示。
应表示主变压器各电压侧回路引接方式和主要电气设备的布置（包括主变中性点回路）、电气距离校验。
为清晰表明主变压器与各侧电压系统的连接，可绘制接线示意图。
（6）330～500kV并联电抗器平面布置图
应表示电抗器及其回路设施（包括隔离开关、中性点设备、导线构架、防火隔墙等）的布置、导线连接方式等，并标注布置尺寸。
（7）无功补偿装置电气接线及平断面图
应表示补偿装置的电气接线、标注设备型号及技术规范。
平面图应表示补偿设备、母线、相应建（构）筑物的布置及尺寸。
断面图应表明设备安装位置、尺寸、标高、导线引接方式、电气距离校验等。
（8）主控制楼各层平面布置图
应表示控制室控制屏（台人保护屏等布置方式、布置尺寸、标注屏（台）编号。
图上应有屏（台）编号、名称、型式对照表。
应表明各层布置名称、主要尺寸、标高及与配电装置的相对位置和指北针等。
有微机而无单独的微机室时，应表明微机、显示器及打印机的安放位置。
（9）控制屏模拟布置图
应表明在主控制室控制的电气主结线模拟及测量仪表配置、切换开关等。
（10）主变保护配置图
应表明保护配置原理及主要保护方式；主要设备名称、电流互感器接线方式等。
（11）直流系统图
应表示直流系统的接线方式；蓄电池型号和数量；端电池的设置、充电、浮充电设备及馈线数量等。
应表示系统图有关的主要设备规范。
（12）所用电接线图
应表示所用工作及备用电源的引接方式。
应表示所用母线的接线方式。
标注开关拒型号、回路名称、主要设备及元件规范等。
（13）所用电室平面布置图
应表示所用开关柜、分段、母线桥的布置及尺寸。
应表示室内通道（包括维护和操作通道入出人口位置等，并标注有关尺寸。
当所用变布置在所用电室内时，应表示其布置位置及相备在尺寸。
（14）全所直击雷保护范围图
应表示需要进行保护的电气设备、建构筑物的平面布置，并标注其高度。
应表示避雷针（线）的布置位置，并标注其高度。
应绘出对不同保护高度的保护范围。
宜将保护范围计算结果列表于图中。
（15）接地网布置图
绘制主接地网平面布置，标注布置尺寸。
当采用引外接地、深井接地、降阻剂等措施时，应在图中说明。
（16）微机监测系统方案配置图
应表示微机监测系统的配置方案，包括系统采集装置、微机、打印机、显示器等设备的配置。
4．13 计算项目及其深度要求
4．13．1 电气部分计算项目，初设阶段可参考表4．13．l拟订，具体工程应视需要增减。计算书底稿不列入设计文件，一般只引述计算条件和计算结果，但必须存档妥善保存，以备查用。
表4．13．1 电气部分计算项目目次
序号
计 算 项 目 名 称
备 注
1
短路电流计算及主要设备选择
—
2
所用电负荷及所用变压器选择

3
导线的电气及力学计算
工程需要时进行
4
内过电压及绝缘配合计算
工程需要时进行
5
直流负荷统计及蓄电池容量和充电设备选择
—
6
保护装置选择计算
工程需要时进行
7
各方案的技术经济比较计算
—
4．13．2 计算书深度
（1）短路电流计算及主要设备选择
短路电流计算应满足导体和电器选择的要求。
导体和电器的选择应符合现行的《导体和电器选择设i、 技术规定》的规定。
在计算三相、两相和单相短路电流时，均应采用可能发生最大短路电流的正常接线方式。
对导体和电器的动稳定、热稳定以及电器的开断电流应进行选择计算和校验，并列出选择结果表。
本项计算的成品应包括：
a、短路电流计算阻抗图。
b、短路电流计算结果表。
C、主要电气设备选择结果表。
（2）所用电负荷及所用变压器选择
应进行所用电负荷统计和计算，并编制负荷计算及所用 变压器容量选择表。
应计算在正常运行方式下所用母线的电压波动范围，以D选择所用变调压分接开关。
所用变的选择应符合现行的《220～500kV变电所设计技术规程》的规定。
（3）导线的电气及力学计算
应符合现行的《导体和电器选择设计技术规定》的规定。
（4）内过电压及绝缘配合计算
330～500kV和其他非标准绝缘的工程，一般应作本项计算。
本项计算应符合现行的《导体和电器选择设计技术规定》、《500kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》、《电力设备过电压保护设计技术规程》的规定。
（5）直流负荷统计及蓄电池容量和充电设备选择
本项计算结果应列表在说明书中表示。
（6）保护装置选择计算
一般不作计算。根据工程具体要求，对运行方式变化大的变电所，宜对后备保护的整定值及灵敏度进行校核计算，并将结论列人说明书。
（7）各方案的技术经济比较计算
视方案比较需要进行。一般宜对技术和经济作综合性比较，并列表表示。
对重大方案的技术经济比较，宜做到概算深度。

5 土建部分
5．1 概 述
5．1．1 所区场地概述
（1）所区地理状况。
（2）所区土地情况。
（3）所内外交通运输及公路的引接。
（4）分期建设与征地的要求。
（5）拆迁建（构）筑物情况。
5．1．2 设计的原始资料
（1）工程地质和水文地质
应说明：
所区地层分布、地质构造、各层岩土的物理力学性质及主要指标，不良地质现象，软弱层和不稳定的岩土层分布情况。
所区地震基本烈度及确定的依据，设计所采取的抗震设防烈度。
地下水类型、深度及对混凝土侵蚀性的评价。
场地土类型和建筑物的场地类别。
（2）水文气象
应说明气温、降雨量、温度、风速、风向、暴雨强度、雷电日数、积雪（覆冰）厚度、土壤冻结深度和盐雾污染等。
频率为1％的高水位（包括河流冲刷，1．IJ洪影响及内涝等
水位情况）。
5．1．3 主要建筑材料
（1）现浇、预制、预应力钢筋混凝土结构及基础、垫层采用的混凝土强度等级和钢材品种、规格。
（2） 特种水泥、钢材及其他特种建筑材丰J的标准和性能要求。
（3）各种建筑装饰材料、保温隔热材料、砌体材料等。
（4）地方性建筑材料情况。
5．2 所区总布置与交通运输
5．2．l 全所总体规划应根据工艺要求结合自然条件说明：
（1）所内与所外．生产与生活的关系（包括与当地城镇、工业区规划的协调；扩建条件和出线方向；利用就近的生活、文教、卫生、交通、给排水、防洪等设施和最终规模的统筹规划）。
（2）所区总、体规划的特点，全所建构筑物、地下管沟、道路、绿化设施的规划；总平而布置与竖向布置是如何利用地形、因地制宜、远近结合，避开不良地质构造和节约用地的。
（3）所区设计所采用的坐标、高程系统与城市相应系统的换算关系；，所区设计坐标、高程与测量系统的关系。
5．2．2 所区总平面布置
（1）总平面布置方案设计原则论述、各方案技术经济比较。
（2）说明功能分区原则（以电压等级划分）及远近期结合意图。
（3）主控通信楼的布置、方位选择与各配电装置的空间组织及与四周环境的协调和电缆沟管线、交通联系。
（4）各级屋外配电装置及主变压器的布置方案（说明对地形的利用、出线方向、扩建条件及检修要求）。
（5）变电所入口处理、所前区的总体布局、绿化规划方案、环境美化设计及各生活建筑位置、布置形式的选定。
（6）主要及辅助生产建（构）筑物和附属建筑物、供水建构筑物的布置方案选定（包括对分期建设的安排）。
5．2．3 竖向布置
（1）竖向布置方式的论述。
（2）所内主要及辅助生产建筑、附属建筑及屋外配电装置设计标高、场地坡度的确定。
（3）所区土石方工程量的综合平衡，取土或弃土方案的选定。
（4）场地排水系统的选定，所区防洪防涝措施的规划。
5．2．4 管沟布置
（1）简述管沟选型及地下管线的布置方案。
（2）特殊地质条件（湿陷性黄土、膨胀土和阶梯分段等）管沟的布置说明。
5．5．5 道路及场地处理
（1）所内道路的布置原则（道路型式的选择和路面宽度、转弯半径、坡度及路面等级的确定人
