5-6-自感.ppt

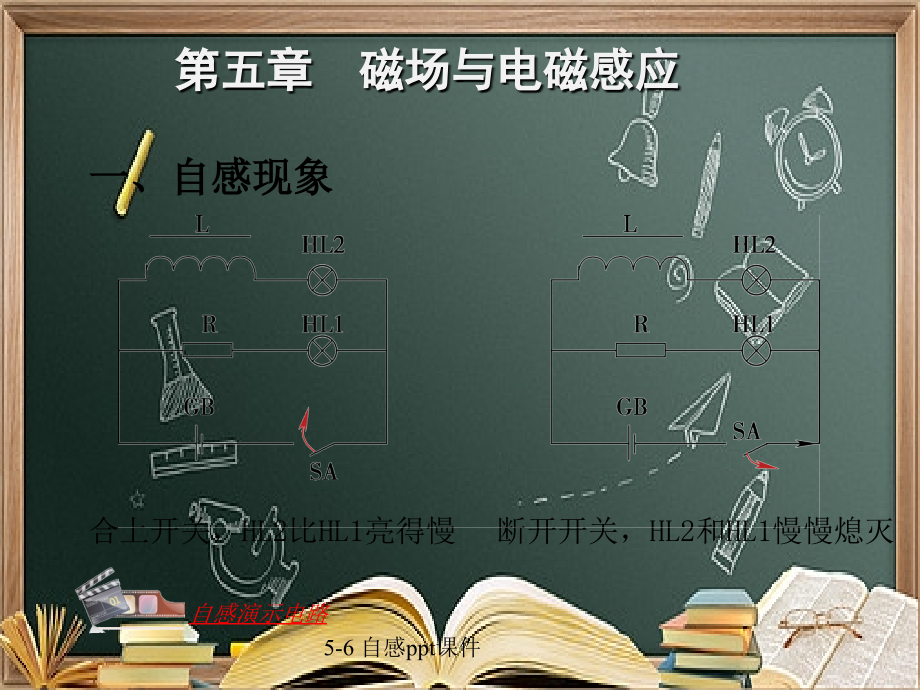

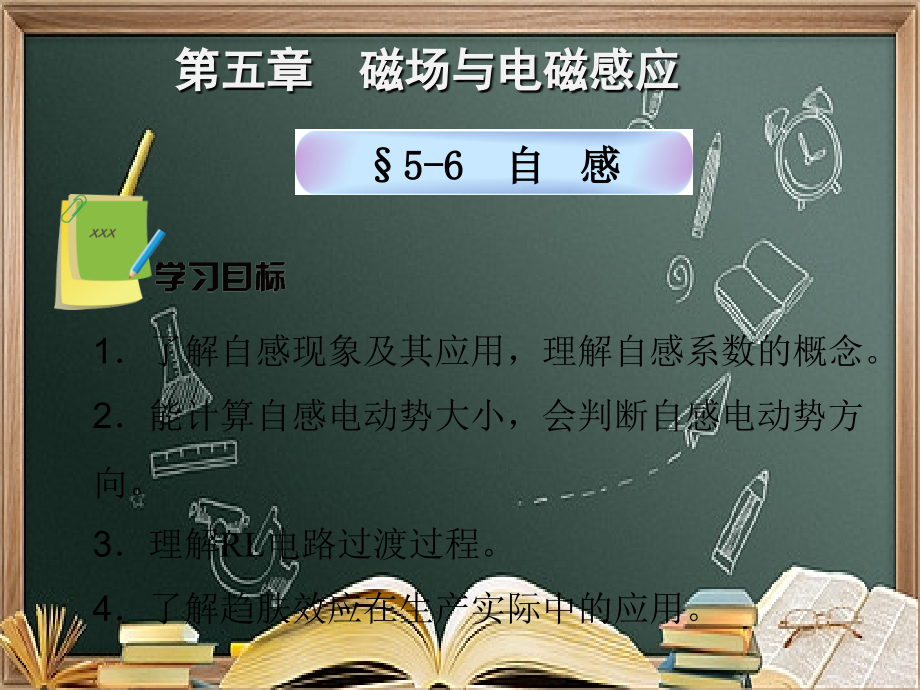

第五章磁场与电磁感应,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,第五章磁场与电磁感应,5-6 自感ppt课件,*,5-6,自 感,1,了解自感现象及其应用，理解自感系数的概念。,2,能计算自感电动势大小，会判断自感电动势方向。,3,理解,RL,电路过渡过程。,4,了解趋肤效应在生产实际中的应用。,一、自感现象,自感演示电路,合上开关，,HL2,比,HL1,亮得慢,断开开关，,HL2,和,HL1,慢慢熄灭,5-6 自感ppt课件,自感现象,由于流过线圈本身的电流发生变化而引起的电磁感应现象，简称,自感,。,自感电动势,在自感现象中产生的感应电动势，用,e,L,表示。自感电流用,i,L,表示。,自感电动势总是,阻碍,线圈中原来电流的变化。,5-6 自感ppt课件,自感电流产生的磁通称为,自感磁通,。,二、自感系数,为了衡量不同线圈产生自感磁通的本领，引入了自感系数（也称电感）这一物理量，用,L,表示，单位为亨（,H,）：,1,亨（,H,）,10,3,毫亨（,mH,）,1,毫亨（,mH,）,10,3,微亨（,H,）,5-6 自感ppt课件,电感,L,是线圈的固有参数，它决定于线圈的匝数、几何尺寸以及线圈中介质的磁导率,。由于铁磁材料的磁导率不是一个常数，而是随磁化电流的不同而变化的量，所以，有铁芯线圈的电感也不是一个常数，这种电感称为,非线性电感,。,电感为常数的线圈称为,线性电感,。,5-6 自感ppt课件,三、自感电动势,电流的变化率，单位为,A,s,。,自感电动势的,方向,仍可以根据,楞次定律,来判定，即自感电动势的方向总是和外电流变化的趋势相反。,自感电动势方向的判定,5-6 自感ppt课件,四、,RL,电路过渡过程,在具有电感的电路中，电流不能发生突变，存在着过渡过程。,RL,电路过渡过程的快慢与,L,和,R,的大小有关，,L,与,R,的比值称为,RL,电路的,时间常数,，即,越小，表明过渡过程越快,5-6 自感ppt课件,五、自感的应用,日光灯中的镇流器、整流设备中的滤波器等都是利用自感原理制成的。,自感现象也有其不利的一面。如在切断含有电感线圈的电路的瞬间，因线圈两端会产生极高的自感电动势，而在开关断开处形成电弧，造成开关的损坏。因此，有时需装灭弧装置或并联一个放电电阻，以消除自感电动势产生的不利影响。,日光灯工作过程,5-6 自感ppt课件,趋肤效应是一种特殊的电磁感应现象。实验表明：直流电通过导线时，导线横截面上各处的电流密度相等。而当交流电通过导线时，导线中因电流产生的磁场发生变化，从而产生自感电流，这时的自感电流将使导体中的电流分布趋向导体表面，这种现象称为“趋肤效应”。,5-6 自感ppt课件,直流,f,10kHz,f,100kHz,不同频率电流在导线中的分布情况,5-6 自感ppt课件,防止趋肤效应的导线,多股绞线,片状导线,5-6 自感ppt课件,课堂小结,1,自感电动势的大小等于线圈的电感与电流变化率的乘积，即：,2.,自感电动势的方向总是和外电流变化的趋势相反。,5-6 自感ppt课件,3.,趋肤效应是一种特殊的电磁感应现象。当交流电通过导线时，导体中的电流分布趋向导体表面，这种现象称为“趋肤效应”。,课堂小结,5-6 自感ppt课件,
