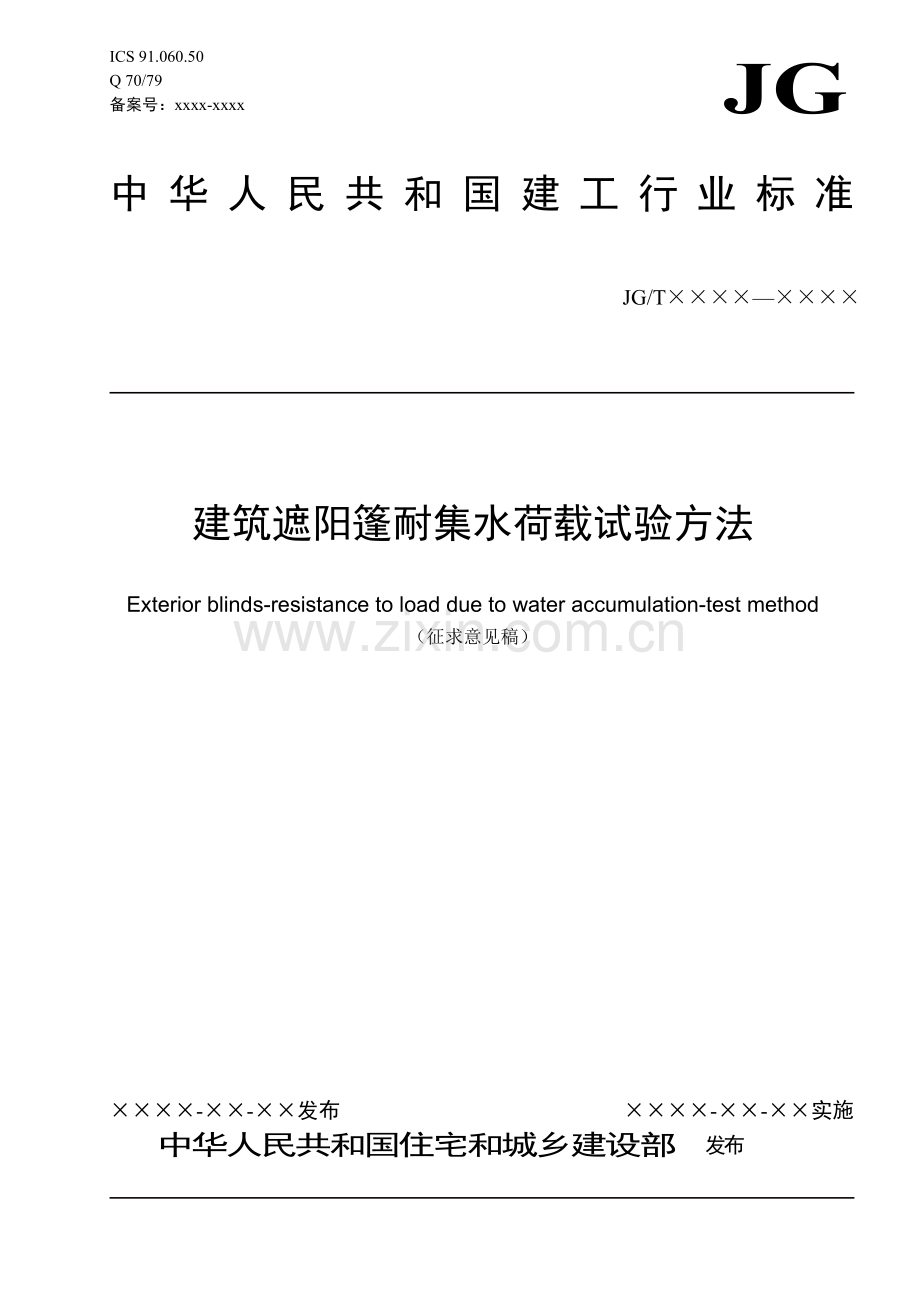

ICS 91.060.50
Q 70/79
备案号：xxxx-xxxx
××××-××-××实施
××××-××-××发布
中华人民共和国住宅和城乡建设部 发布
JG/T××××—××××

中华人民共和国建工行业标准
JG
建筑遮阳篷耐集水荷载试验方法
Exterior blinds-resistance to load due to water accumulation-test method
（征求意见稿）

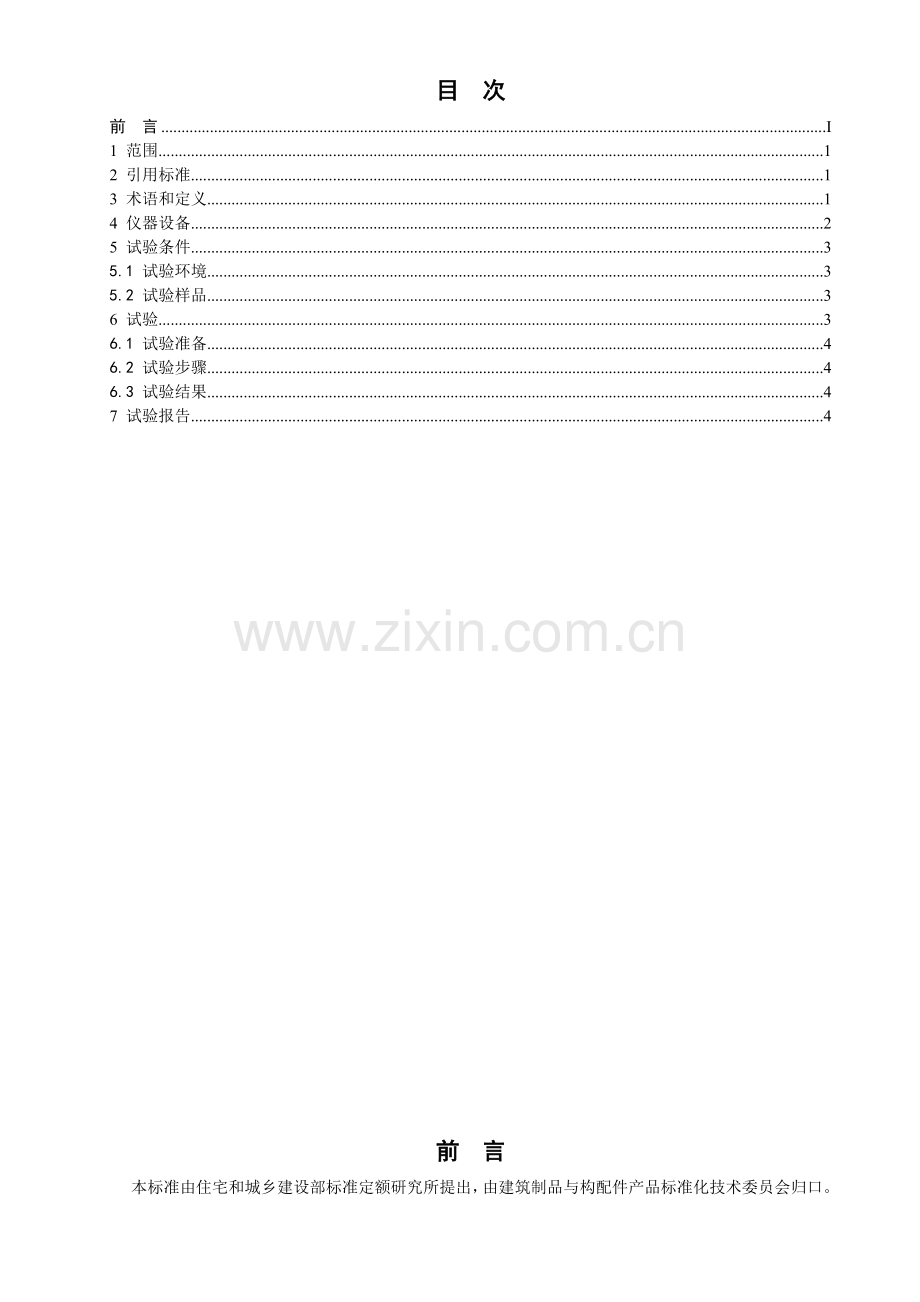

目 次
前 言 I
1 范围 1
2 引用标准 1
3 术语和定义 1
4 仪器设备 2
5 试验条件 3
5.1 试验环境 3
5.2 试验样品 3
6 试验 3
6.1 试验准备 4
6.2 试验步骤 4
6.3 试验结果 4
7 试验报告 4

前 言
本标准由住宅和城乡建设部标准定额研究所提出，由建筑制品与构配件产品标准化技术委员会归口。
本标准负责起草单位：上海市建筑科学研究院。
本标准参加起草单位：
本标准主要起草人：
本标准为首次发布。

建筑遮阳篷耐集水荷载试验方法
1　 范围
本标准规定了建筑物外用遮阳产品耐积水荷载性能的术语和定义、仪器设备、试验条件、试验步骤、试验报告等。
本标准适用于建筑外遮阳用的各类遮阳帘、遮阳篷、天篷帘等产品。
2　 引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JG/T××××-×××× 建筑遮阳操纵力测量试验方法
JG/T××××-×××× 建筑遮阳通用技术要求
3　 术语和定义
下列术语和定义适用于本标准。
3.1　
水袋 Water Pocket
降水过程中，遮阳产品在伸展状态下，因产品表面不断积水变形而形成的区域（见图1）。
单位为毫米

图1 曲臂遮阳篷水袋形成图
3.2　
坡度 Slope
遮阳产品表面与水平面的夹角（见图1）。此坡度定义不适用于荷兰式遮阳篷。
3.3　
伸展度 Projection
遮阳产品在完全伸展状态下，产品侧面的最前端至墙面的垂直距离（见图2），本标准中用AL表示。

图2 曲臂平推遮阳篷完全伸展状态下侧面图
3.4　
宽度 Width
遮阳篷帘两端卷管外侧的距离（见图4），或者是荷兰式遮阳篷的边框距离（见图5），本标准中用W表示。
3.5　
曲臂遮阳篷 Folding arm awning
具有摆动力的连杆，推动连接有篷布面料的曲杆运动的遮阳篷。
3.6　
长度 Length（L）
遮阳产品在完全伸展状态下，产品侧面两端面料的长度（见图3和图4），本标准中用L表示。

4　 仪器设备
4.1　 刚性支架
用于安装试件安装。
4.2　 喷水管
喷水管直径38mm，孔径2.0mm±0.5mm，孔间距50mm±0.1mm。
在距喷水管中点相等距离部位设置两处进水口，进水口间距为水管长度的1/3或1/2 ，喷水管的长度不小于遮阳产品试件的宽度。如果试件较窄,则将其安置于喷水管中部，并堵住水管多余部分的出水孔（见图3，4）。

单位为毫米
图3 曲臂平推遮阳篷喷水管及出水孔位置
单位为毫米

图4 荷兰式遮阳篷喷水管及出水孔位置
4.3　 流量计：精度±5%
5　 试验条件
5.1　 试验环境
常温环境下，10℃~30℃。
5.2　 试验样品
6　 试验
试样的尺寸和数量应符合JG/T××××-××××《建筑遮阳操纵力测量试验方法》中4.1和4.2规定。
6.1　 试验准备
将遮阳产品完全展开至生产商提供的产品说明中的最大状态。按照遮阳产品的安装使用说明书,将试件安装在刚性测试支架上。对于棚架和曲臂遮阳篷,安装时保持试样与水平线夹角14°(约坡度25%)。
6.2　 试验步骤
试验前，根据试样耐积水荷载等级的流量要求喷水1h。Ⅰ类水流量：17 l/(m2·h)，Ⅱ类水流量：56 l/(m2·h)。（面积S=L×AL）
对手动调节的试件，试验前，测定并记录试件操作力Fi。喷淋结束后，将积水排干，晾干30min，测定其操作力Fe。
6.3　 试验结果
试件是否通过试验，检查试件是否损坏。
对手动调节的试件，按照JG/T XXXX-XXXX规定的方法，计算操作力前后变量V；
操作力按式(1)计算：
V=100[(Fe/Fi )-1]·············································（1）
式中，
V ─—操作力变化率；
Fe─—疲劳性能试验后的操作力，单位为牛顿（N）；
Fi─—疲劳性能试验前的操作力，单位为牛顿（N）。
7　 试验报告
试验报告应包括下列内容：
a) 样品名称、尺寸；
b) 传动装置的配置，功率，其他技术参数和要求；
c) 产品别信息：类型，数量，材质，结构和装配，排水方式及相关说明；
d) 附件、设备和实验仪器；
e) 长，宽，高，面积和坡度的空间限制；
f) 遮阳篷的集水负荷量（根据厂商的规定）；
g) 排水孔的数量及位置；
h) 孔径；
i) Fe和Fi值及性能变量V；
j) 试验地点和试验负责人；
k) 试验日期；
l) 其他必要信息。
