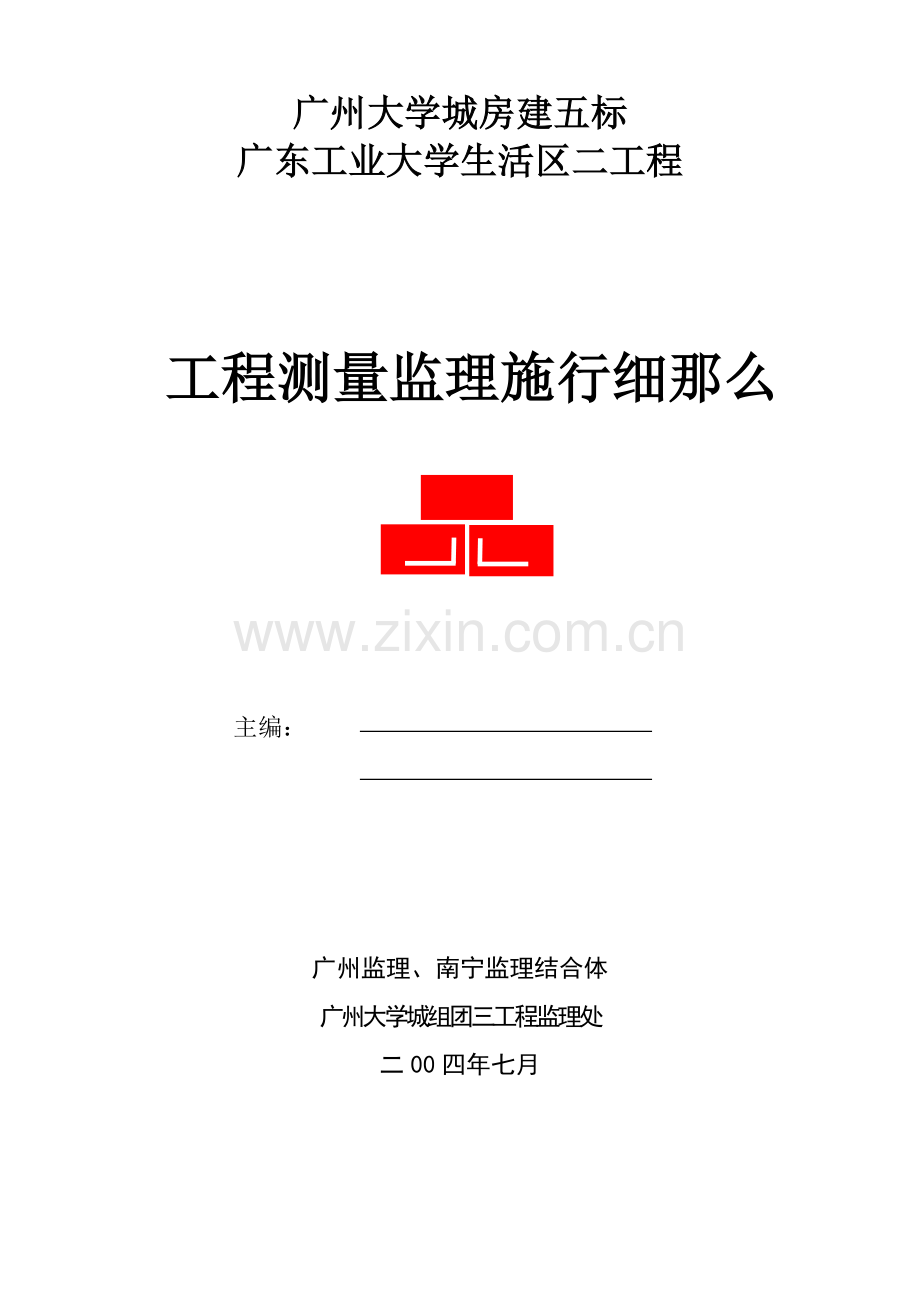

工程测量监理施行细那么

主编：

广州监理、南宁监理结合体
广州大学城组团三工程监理处
二00四年七月

目 录

一、工程概况…………………………………………………………2
二、开工前测量监理工作……………………………………………2
三、测量前准备…………………………………………………… 3
四、工程测量……………………………………………………… 3
五、必需要求………………………………………………………5
六、一般要求………………………………………………………5
七、附注………………………………………………………… 6

工程测量监理施行细那么
一、工程概况
工程名称
广州大学城广东工业大学生活区二工程
工程编
666
监理合同文
GUTC2003-094
签定日
2003.10.20
施工合同文

签定日

工程规模
建筑面积293242.99㎡老师公寓及博士后公寓11层食堂2层医疗保健中心4层其它均为7层
工程等级
一级
工程类别
房建
合同质量等级
优样板
合同造价
3.857亿
方案工
345天
开工日
2004.7.6
方案开工日
2005.6.30
监理范围
土建、区内道路、给排水、供电、通风、粗装修、智能理系统等
业主
广州大学城建立指挥部
设计
广州珠江外资设计院、清华大学建筑设计研究院、广东工业大学建筑设计院
承包商
珠海建安集团

二、开工前测量监理工作
1、由监理组织承包人会同业主、勘察设计到现场对广东工业大学建立区域平面控制桩、高程控制桩进展观察、复核当交桩数量和精度已满足施工要求时承包人应签暑接桩工作。
2、审核承包人测量组人员素质、资质、测量仪器种类、数量、精度及标定情况等工作状态。
3、复核承包人加布设的平面控制桩、高程控制桩数量、精度、制作、埋设质量监理。
4、审核承包人呈报的拆迁地物及各种线并签署。
5、编写、整理工程控制点交桩纪要。
6、对各房屋建筑施工图进展图纸会审并做好记录。
三、测量前准备
1、测量前应对拟采用的测量仪器〔水准仪、红外线测量仪等〕进展校正和定精度认定以减少仪器的测量误差。
2、校核测量配套工具如标尺刻线、丈量长度所用圈尺的精度。
3、准备好不同测量内容所用的测量记录表。
4、检查判明测量用的原始点是否已破坏。
5、测量前应确定测量方案由于测量方案关系到测量精度因此测量方案应由技术负责人审核确认其次测量人员应有职责分工。
四、工程测量
1、建筑物的定位测量
1〕建筑定位测量前应由建立工程法人提供规划测量位测量并确认的建筑物角标的坐标〔包括书面和现场坐标移交〕角标一般为三点以上其中两点作为校核用。
2〕所提供的角标施工应妥善保护当角标位于建立或施工过程可能会破坏时应在定位后引至平安地方。
3〕建筑物定位测量时以所提供的两个角标进展测量定位然后利用其余角标反向测量校核；属角标有误时应及时现场专业监理工程师和工程法人代表进一步证实；属放样本身轴线有误应重新放样。
4〕放样后的轴线应标于龙门板上用于基槽轴线放样模板定位地梁轴线复核以及格±0.00以下的墙体轴线放样每次测量前均应先根据角标复核龙门板轴线。
2、轴线放样
1〕在根底回填之前可利用龙门板的轴线先放样底层轴线也可以先把龙门板的轴线后移至不影响回填土再进展底层放样。当底层墙体或柱施工完毕应把后移的轴线标点移至建筑物的四大角和转角墙、柱上并用铁漆标好这些轴线将随建筑物的施工一直往上引作为本层其它轴线放样的根据。为确保框架构造中外框架的垂直和观感要求外排柱应每柱都引通高轴线。
2〕本层内的墙体或框架中排柱应以边轴线拉通长线进展内墙或内排柱的轴线定位。框架构造中的外排柱在通线进展定位后还应对单柱上下层的轴线进展复核。]
3〕当墙体为框架剪力或柱时在模板安装前还应根据已放样的轴线弹出模板安装时的内边线作为立模定位的根据。
4〕砌体组砌时外围护墙应边砌边吊线校核。柱或剪力墙的模板上口引中线与轴线校核。梁板那么根据柱、墙上口校核过的中线进展轴线校核。
5〕台或出墙构件除应从轴线外引进展定位外还应吊垂线与低一层的台或出墙构件对齐。
3、建筑物标高复核
1〕在建立工程法人提供规划部门测量确认的角标时应同时提供永久性高程点当永久性高程点距建筑物较远时应引至建筑物四周不影响的地方做半永久性高程点或在建筑物四周做高程桩再把永久高程引至高程桩。高程桩应设井围护桩身置于残积土以下桩身为上小下大方柱或圆柱并埋设ф16圆钢高程桩应设在不易扰动的地方半永久性高程应定校核。
2〕根据永久性高程或半永久性高程测量基底标高在基底做标高木桩控制垫层厚度在地梁模板上弹梁面标高线以控制地梁标高在底层墙体上或框架柱上测出建筑物单体的±0.00基线并用铁漆标出喉舌为层高的控制线层高测量可采用挂线丈量与经纬仪测量昂角后计算层高相结合。每层施工完相应的层高控制线应上引。
3〕根据层高控制线引入室内转为30线或50线。室内30线或50线作为窗台控制墙顶控制木门窗安装标高控制梁底和板底标高控制的根据。30线或50线还可做为天棚粉刷打底的阴角程度比拟线和地面找平或找坡控制的比拟线。
4、建筑物的总高测量
建筑物的总高测量主要是利用经纬仪测量总高点的昂角再与±0.00基线测出经纬仪的高度利用经纬仪与±0.00基线的间隔 和总高点昂角计算经纬仪至总高点的高度后与经纬仪高度的总和即为建筑物的总高。采用红外线测量仪时那么可直接测出总高度。
5、建筑物的垂直度测量
1〕在建筑物主体封顶后装修前应对建筑物的垂直度进展第一次测量。待装修后开工前测第二次。
2〕装修前的垂直度测量可采用吊垂线和经纬仪相配合。垂线从屋面边轴线吊线下来经纬仪控制垂线的垂直垂线在底层与同轴的轴线偏向即垂直度偏向。
3〕装修后的垂直度测量 那么可在直接从屋面的外墙大角吊垂线。经纬仪控制垂线的垂直垂线在底层与大角的偏移即为垂直度偏向。
4〕一般建筑物四大角均应测量垂直度。每个大角应测量两个方向。
6、建筑物沉降观察
1〕沉降观察要求采用ф18钢筋进展预制端头垂直90度角。平直长度2.2CM的弯头作为测量点测量点应磨成半球形或圆台状。
2〕沉降观察点统一安装在建筑物室外标高以上50㎝处。安装时假设安装点是钢筋砼柱时那么应直接焊接于柱筋上；假设是砖墙那么应采用先预埋在砼预制块上再砌上墙沉降观察点安装时应伸出墙5㎝左右；以确保外墙装修后沉降观察点能伸出墙2..5㎝沉降观察点安装后应上漆并标志。
3〕沉降观测点每个建筑物应设不少于6个观察点一般设在建筑物的转角和建筑物沉降缝两侧。
4〕建筑物沉降观察是利用永久高程或半永久高程点进展测量的。测量时应采用闭合差测量沉降观察的目的除测量建筑物每测量点的沉降量外最主要的目的是测出不均匀沉降量的。因此测量沉降时每次只允许采用同一个人永久高程或半永久高程。
5〕建筑物沉降观察在沉降点安装后第一次应先测出各沉降点的实际高程以后每上一次荷载或每上一自然层应测一次沉降观察。到建筑物封顶后那么改为每月定时观察。
五、必需要求
1、除每次测量的测量方案需技术负责人确认外每次测量后负责跑尺、观镜、校对、复核、审核的责任人应签字。
2、原始记录和根据原始记录整理的测量结果均是测量技术资料。
3、技术负责人在每次审核测量结果时一旦发现建筑物的垂直度或沉降有异常有责任向专业监理工程师隐情不报技术负责人应承当责任。
4、专业监理工程师将定抽查测量资料。施工应积极配合。
六、一般要求
1、工程测量监理工作要求承包人资料应该齐全、完好、字迹清楚划改要正规不得涂改严禁涂、刮、擦外业资料应记录并保存好以便查阅。
2、要求承包人对相邻控制点进展联测以免出现质量事故。
3、工程测量资料要求上报一式六份。
4、工程测量监理所参照为：?城测量?、〔CJJ8-99〕、?工程测量?〔GB50026-93〕、?建筑变形测量规程?〔JGJ/T8-87〕。
5、有关工程设计变更配合有关人员进展收方。
七、附注
1、在工程建立中要求承包人在测量工作中应该注意有关事项。
2、晴天作业时仪器应打伞严禁将镜头对向太进展控制测量时棱镜亦应打伞以免太暴晒而影响测量精度。
3、全站仪视线尽量防止通过受电磁场干扰的地方要求分开高压线5米以上测距时对讲机停顿。
4、防止在烟、尘、雨、雾及四级以上大风等不利条件下测量。
5、视线背景防止反光物体在反射光束的范围内不得出现两个反射器。
6、使用后仪器应注意去除尘埃和潮气存放在枯燥而温度变化不大的地方。
7、仪器在搬运前检查仪器箱是否扣好以免造成重大损失搬运过程中应注意防震。
8、高空作业时测量人员应注意平安并戴平安帽系平安带。
9、在来往较多的路段测量时应穿上反光或或颜色鲜艳的衣服以免千万人员伤亡。
10、测量人员应注意的其它事项。
