南国北都工程施工组织设计.docx

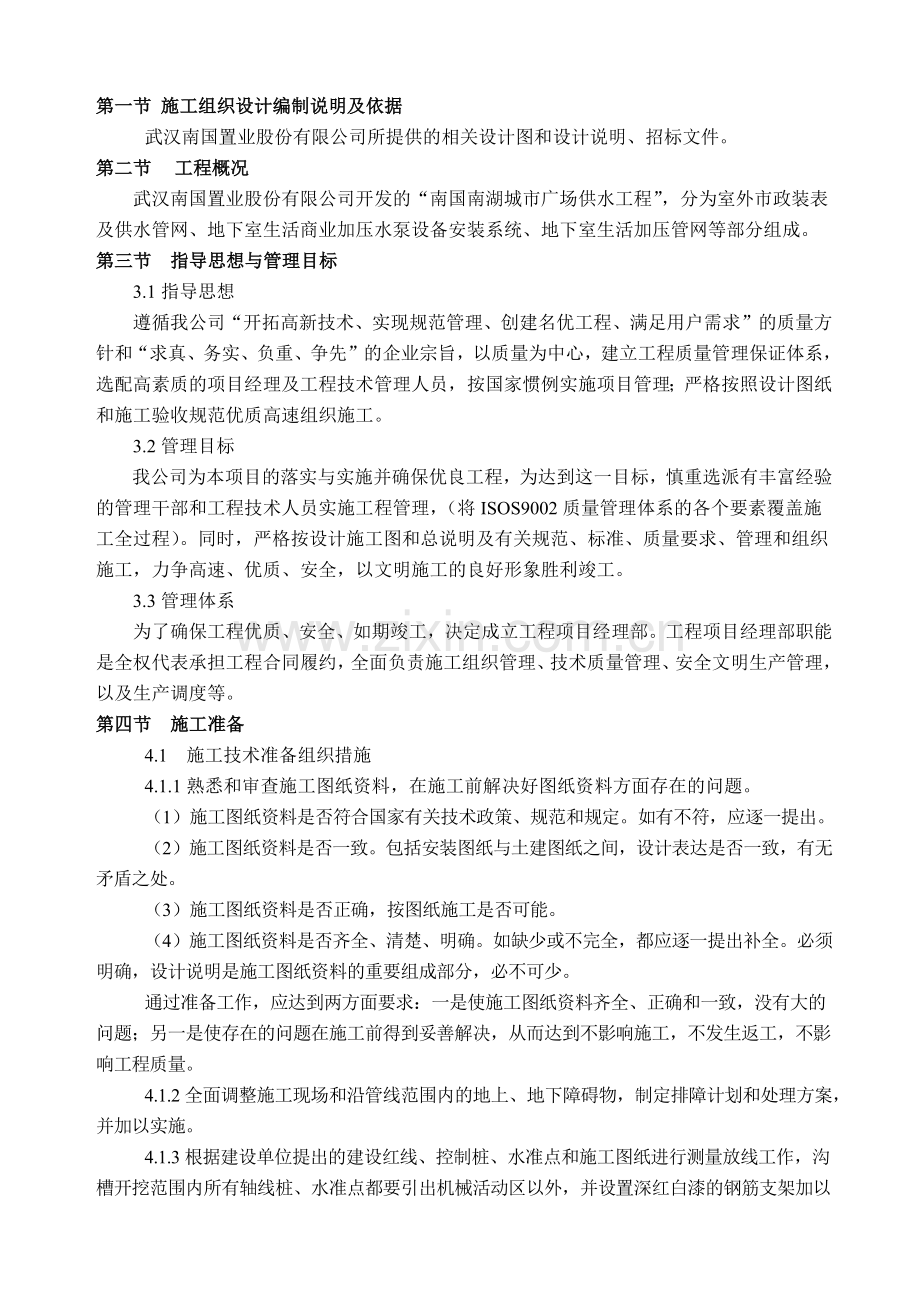

第一节 施工组织设计编制说明及依据
武汉南国置业股份有限公司所提供的相关设计图和设计说明、招标文件。
第二节 工程概况
武汉南国置业股份有限公司开发的“南国南湖城市广场供水工程”，分为室外市政装表及供水管网、地下室生活商业加压水泵设备安装系统、地下室生活加压管网等部分组成。
第三节 指导思想与管理目标
3.1指导思想
遵循我公司“开拓高新技术、实现规范管理、创建名优工程、满足用户需求”的质量方针和“求真、务实、负重、争先”的企业宗旨，以质量为中心，建立工程质量管理保证体系，选配高素质的项目经理及工程技术管理人员，按国家惯例实施项目管理；严格按照设计图纸和施工验收规范优质高速组织施工。
3.2管理目标
我公司为本项目的落实与实施并确保优良工程，为达到这一目标，慎重选派有丰富经验的管理干部和工程技术人员实施工程管理，（将ISOS9002质量管理体系的各个要素覆盖施工全过程）。同时，严格按设计施工图和总说明及有关规范、标准、质量要求、管理和组织施工，力争高速、优质、安全，以文明施工的良好形象胜利竣工。
3.3管理体系
为了确保工程优质、安全、如期竣工，决定成立工程项目经理部。工程项目经理部职能是全权代表承担工程合同履约，全面负责施工组织管理、技术质量管理、安全文明生产管理，以及生产调度等。
第四节 施工准备
4.1 施工技术准备组织措施
4.1.1熟悉和审查施工图纸资料，在施工前解决好图纸资料方面存在的问题。
（1）施工图纸资料是否符合国家有关技术政策、规范和规定。如有不符，应逐一提出。
（2）施工图纸资料是否一致。包括安装图纸与土建图纸之间，设计表达是否一致，有无矛盾之处。
（3）施工图纸资料是否正确，按图纸施工是否可能。
（4）施工图纸资料是否齐全、清楚、明确。如缺少或不完全，都应逐一提出补全。必须明确，设计说明是施工图纸资料的重要组成部分，必不可少。
通过准备工作，应达到两方面要求：一是使施工图纸资料齐全、正确和一致，没有大的问题；另一是使存在的问题在施工前得到妥善解决，从而达到不影响施工，不发生返工，不影响工程质量。
4.1.2全面调整施工现场和沿管线范围内的地上、地下障碍物，制定排障计划和处理方案，并加以实施。
4.1.3根据建设单位提出的建设红线、控制桩、水准点和施工图纸进行测量放线工作，沟槽开挖范围内所有轴线桩、水准点都要引出机械活动区以外，并设置深红白漆的钢筋支架加以保护。

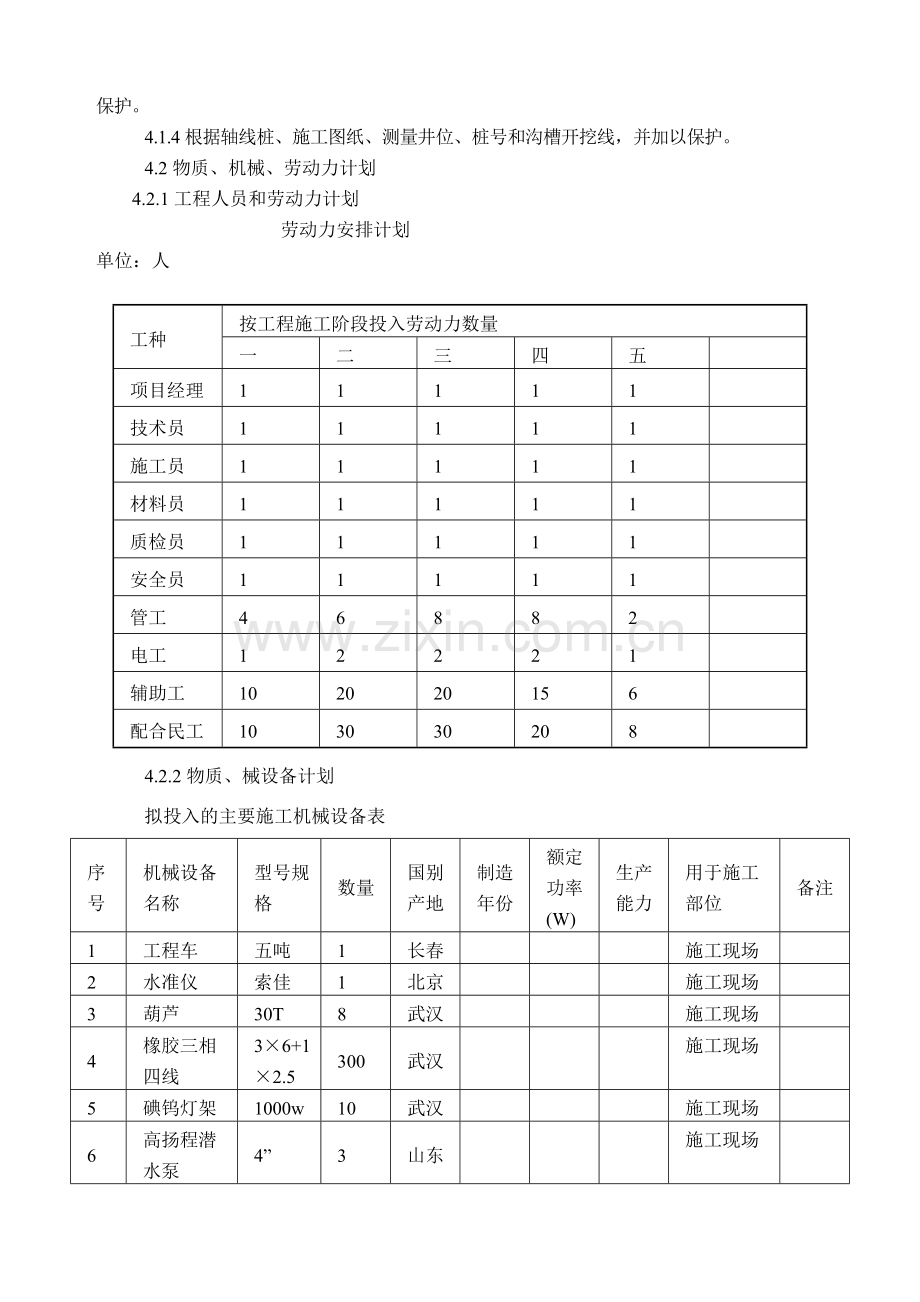

4.1.4根据轴线桩、施工图纸、测量井位、桩号和沟槽开挖线，并加以保护。
4.2物质、机械、劳动力计划
4.2.1工程人员和劳动力计划
劳动力安排计划
单位：人

工种
按工程施工阶段投入劳动力数量
一
二
三
四
五

项目经理
1
1
1
1
1

技术员
1
1
1
1
1

施工员
1
1
1
1
1

材料员
1
1
1
1
1

质检员
1
1
1
1
1

安全员
1
1
1
1
1

管工
4
6
8
8
2

电工
1
2
2
2
1

辅助工
10
20
20
15
6

配合民工
10
30
30
20
8

4.2.2物质、械设备计划
拟投入的主要施工机械设备表
序号
机械设备名称
型号规格
数量
国别产地
制造年份
额定功率(W)
生产能力
用于施工部位
备注
1
工程车
五吨
1
长春

施工现场

2
水准仪
索佳
1
北京

施工现场

3
葫芦
30T
8
武汉

施工现场

4
橡胶三相四线
3×6+1×2.5
300
武汉

施工现场

5
碘钨灯架
1000w
10
武汉

施工现场

6
高扬程潜水泵
4”
3
山东

施工现场

7
电焊机
400A
2
武汉

施工现场

8
氧割器具

2
武汉

施工现场

切割机

1
武汉

施工现场

台钻
16mm
1
武汉

施工现场

电锤
32mm
2
日本

施工现场

套丝机

1
武汉

施工现场

9
拔杆

1
自制

施工现场

4.2.3材料供应及运输
派专人组织机械将管材、设备运到工地现场，对管材设备进行验收管理，以满足工程施工进度要求，同时也可保证工期顺利完成，辅材和土建材料则按施工计划和施工图要求的型号、规格、等级进行加工或采购。
第五节 施工进度计划
本工程外管网和地下室管网及泵房安装工程，将按甲方提供的以下原则制定工期：
从具备开工条件之日，科学地实施进度计划安排。为保证合同规定的各工程分项目的实施，组织有关人员进行实地勘察，依据现场的实际情况，制定了如下施工计划：
5.1泵房及地下室给水管网安装工程施工顺序及方法日程如下：
5.1.1、甲方通知泵房安装工程之日始，2天内完成各类设备、材料进场。
5.1.2、开工之日始，20个日历日完成不锈钢水箱安装。
5.1.3、开工之日始，40个日历日完成所有水泵系统安装工程量。
5.1.4、水泵系统安装工程完毕次日始，5个日历日完成各控制柜安装，各控制柜同水泵间的电缆、桥架等安装。
5.1.5、具备送电条件之日始，5个日历日完成各分系统的调试运转。
5.1.6、开工之日始，40个日历日完成所有地下室管网安装工程量。
5.1.7、在具备并网通水的条件之日始5个日历日完成并网、试运转，系统调试，达到正式供水的正常条件。
5.2外管网安装工程施工顺序及方法日程如下：
5.2.1、正式开工前，计划用2天时间，完成现场布置，安排人员进场，主、辅材、机具、设备进场。
5.2.3、正式开工计划用22天时间，将所施工管道沟槽挖好。
5.2.4、沟槽开挖后3天有一定长度后，管道开始安装，计划用24天（与开挖沟槽同步进行）时间安装完毕。
5.2.5、计划用10天时间对管道同各建筑内管对接。（与主管安装同部进行）
5.2.6、计划用2天时间对管道进行强度、严密性试验。
5.2.7、计划用2天时间对管道进行冲洗、消毒。
5.2.8、计划用4天时间将所有阀门井等施工完毕。（与主管安装同部进行）
5.2.9、通过水务集团内管验收合格，确保外管网工程按以上安排顺利进展。
5.2.10管网试压、冲洗、调试、正式通水：
在具备并网通水的条件之日始2个日历日完成并网，达到正式供水的正常条件。
以上工期安排的前题，现场具备供水工程基本条件，甲方正式通知开工之日始，多工序平行安排施工，达到甲方所要求的开工至完工（具备验收条件）的合同工期。
第六节 施工组织机构
6.1 施工组织机构

工程师

质检员
技术员
材料员
安全员

公 司
项 目 经 理 部

经 理

施工员
行政人员
泵房施工队
管道施工队
土建施工队
机具组

南国置业南湖城市广场安装工程

6.2项目经理部的组成、分工及各职能部门的权限
（1）项目经理：负责项目经理部行政领导工作，并对整个项目的施工计划、生产进度、质量安全、经济效益全面负责，分管行政人员和安全员。
（2）项目副经理：是项目经理的助手，负责项目施工中的各项生产工作，对进度、质量、安全负直接责任，分管施工员和材料员。
（3）项目工程师：负责项目施工中的全部技术管理、质量控制和安全监督工作，分管技术员、质检员。
（4）施工员：负责定额核算、计划统计和预决算的编制工作，负责施工现场平面管理、施工调度及内外协调，负责施工测量、放线、负责机械设备管理和安全管理工作。
（5）技术员：负责施工组织设计、专项施工方案和技术交底卡的编制，负责钢管放样、购配件加工订货和现场施工技术问题的处理，负责发放施工图纸、设计变更和有关技术文件，负责做好隐蔽工作的验收记录和各项工程技术资料的整理工作。
（6）质检员：负责工程质量的检查、监督，进行分部分项目工程的自检评定，开展全面质量管理和QC小组的活动。
（7）安全员：负责做好经常性的安全生产宣传工作，贯彻“安全第一，预防为主”的方针，组织日常的安全生产检查、监督工作，帮助施工队伍消除事故隐患，促进安全生产。
（8）材料员：负责编制材料供应计划，根据施工进度分批组织材料供应，负责材料的发放和物资保管，进行原材料的检验、化验、抽检，提供有关材料的技术文件。
（9）行政人员：负责生活后勤、安全保卫、文明施工及接待工作。
6.3劳动组织
劳动组织按土方、土建、安装等不同阶段，分别考虑和安排。为保证施工质量，提高效率，便于核算，作业班组应保持相对稳定，并隶属于项目经理部统一安排，统筹调度。
本工程计划安排1个管道安装队，1个泵房安装队，1个土建队，民工根据工程需要增加或减少合理使用。
机具组：负责现场施工机具（汽车、挖掘机、吊车）的操作与工地检修，保证满足现场施工要求。
施工物资后勤组：2人，负责搭临时设施与施工后勤劳保用品及材料工具的供应。
第七节 主要施工方法和施工质量技术组织措施
7.1工程测量
7.1.1施工测量的内容
（1）桩撅交接 在开工前应请规划设计单位到工地共同时行交接班工作，在交接桩前双方应共同拟定交接桩计划。交接桩时，由规划设计单位备齐有关图表，包括给水管线的基线桩、辅助基线桩、水准基点桩、构筑物中心桩以及各桩的控制桩和护桩示意图等，并按上述图表逐个桩撅进行交点。水准点标高应与临近水准点标高闭合。接桩完毕，应立即组织力量复测，接桩时应检查各主要桩撅的稳定性、护桩设置的位置、个数、方向是否合乎标准，并应尽快增设必要的护桩。交接桩完毕后，双方应作交接记录，说明交接情况，存在的问题及解决的办法，由双方交接负责人及具体交接人员签章。
（2）测量放线 给水管道放线，一般每隔10米设中心桩。给水管道放线抄平后，应绘制管道纵面图。给水管线测量工作有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及司镜、记录、对点、拉练、扶尺等参加人员的姓名记录，册量记录均应有专人妥善保管，随时备查，作为工程竣工的原始资料。
7.1.2临时水准点的设置和要求
开工前应根据设计图纸和由建设单位指定水准点放设临时水准点，临时水准点应设置在不受施工影响和固定构筑物上，并妥善保护，详细记录在测量手册上。临时水准点的设置要求：
（1）开槽铺设管道的沿线临时水准点，每200米不宜少于一个；
（2）设置的临时水准点应怀沿线道路设置的水准点相校核至少符合要求；
（3）施工设置的临时水准点、管道轴线控制桩、高程桩必须经过复核方可使用，并应经常校核；
（4）临时水准点的设置应与观测点靠近、不应设置在现场堆材或构筑物施工开挖处；
（5）临时水准点应设置在交通要道、主要管道和挖填方范围以外，房屋和构筑物基础压力影响线以下以及机械震动范围以外。
7.1.3施工测量的允许偏差
项目
允许偏差
水准测量高程闭合差

导线方位角闭合差
1/3000
直接丈量测距两次较差
1/5000
7.1.4施工测量注意事项
在管道中心线和转折点的适当位置设置施工控制桩，控制桩应妥善保护。测量时，应对仪器进行检查调整，对原始记灵做详细校对。
7.2土方工程
7.2.1沟槽开挖
根据本工程沿线地质、地貌情况，视沟槽开挖开始的地下水情况决定是否进行井坑降水，将地下水位稳定在槽底以下开挖。
7.2.2沟槽开挖注意事项
（1）应向施工人员进行详细的施工交底，内容一般包括挖槽断面、推土位置、地下情况、安全要求等。
（2）合理堆放管材及施工用辅材，各种施工用材料堆放应距沟槽1米外。
7.2.3 沟槽开挖的质量标准
（1）不扰动天然地基或地基处理符合设计要求。
（2）槽底不得受水浸湿。
（3）槽壁平整，边坡坡度符合施工设计的规定。
（4）沟槽中心线每侧的净宽不小于规定值。
（5）沟槽开挖应符合GB50286-97《给水排水管道工程施工及验收规范》要求。
7.2.4 土方外运
（1）沟槽开挖中必须考虑回填土的余土量及合理的堆放位置，应根据施工现场周边环境做出堆土、弃土外运方案。
（2）根据现场勘察的实际情况，对无法堆土的地段进行弃土外运至指定地方堆放，而后进行转运回填。
（3）在施工不受周边环境影响，施工条件不受限制的情况下，进行单边堆土。弃土根据业主要求，待施工完毕后进行集中外运至集散地或就地平整。
7.2.5 沟槽回填及砂石垫层
（1）待管道安装完毕后，将砂回填至管顶200mm的范围，其压实系数为95%。回砂前应将槽内浮清除，槽底和两侧如有孔洞，应先填实。
（2）管底用100mm的黄砂垫层，沟槽回填土及砂应符合SB50286-97及CECS17:2000的要求。
（3）捣实方法为插振法时，使垫层淋水达到饱和状态后，用插入式振动器振捣，插入间距不大于振动器有效作用半径的1.4倍，避免插至土层。
（4）质量要求：砂垫层夯实后的密实程度应达到中密标准。
7.2.6 施工排水
如沟槽底在地下水以下，施工排水是沟槽土方工程的关键。因此在施工时，应设法排除地下水的干扰，在查清地下水水位情况下，根据施工现场的条件、土质情况，制定下列相应方案：
在土壤结构较好，地下水位较低，沟槽边货载不大的情况下，可采取用表面排水的方法，，将地下水引到隔一定距离的设置的排水井中，再用泵将积水排除。为达到施工排水目的，在工程施工的始末工作点必须由专人负责排水。
7.3土建工程
土建工程是整个工程项目的重要部分，因此应指派有经验的施工管理人员组成一个管理监督小组，严格控制工程质量，并根据安装进度配合好施工。
井类
（1）闸罐井室尺寸应符合设计图纸和武汉市自来水公司的规定。
（2）基础支墩的荷载应满足设计要求。
（3）其井室为砌体结构，砌体缝隙应砂浆饱满，外粉水泥砂浆比例、抗渗透系数均应到设计标准。
（4）竣工后应及时清除现场垃圾及其它杂物。
定位。
7.4 泵房安装技术要求
（1）向施工人员进行详细的施工交底，熟知图纸内容，水泵位置、预留孔情况。
（2）按设计尺寸、标高确定水泵基础定位，放线、支模、预埋锚固地基螺栓孔，进行复核无误，进行砼浇灌。
（3）采用拔杆和手动葫芦进行水泵吊装，吊装过程确保设计完好无损。
（4）水泵找平、吸水收口轴线对准水池孔洞轴线达到平直，落差在±2mm内。
（5）安装水泵预埋螺栓和防震垫进行砼二次浇灌、定位。
7.5各类管道安装技术要求
7.5.1球墨铸铁管道安装要求
1. 安装一般规定
管材、管件和阀门应具有制造厂的检验合格证明书，其内外壁应光滑圆整，无气泡及毛刺等缺陷。经验收合格后应存放在清洁、干燥和不受日晒雨淋的库房内，距离火炉或其它发热设备应不小于1.5m。管道穿墙或楼板时，必须用金属套管加以保护。
3 .管道连接形式
给水球墨铸铁管道采用胶圈接口承插连接，
4.给水球墨铸铁管连接方法和注意事项：
（a） 承插铸铁管在对口前先清除承口内部和插口外部的毛刺、泥土及沥青涂层；
（b）试插并在管子端部作出承插长度的标记；
（c） 在沟槽内挖接口工作坑前，有阀门消火栓的地方要先定位，然后按承口迎向水流的方向逐个确定工作坑的位置；
（d） 在坡度较陡的地段，承口应在高处，以利管道的稳固和接口操作；敷设管道时，承插口应留有3-5mm的间隙；
（e）安装的同时应及时检查管道内无杂物
7.6钢塑复合管安装要求
1.钢管连接方式：卡箍连接
2.钢塑复合管安装施工程序及注意事项
（1）. 对进场管材、管件、阀门等进行验收，并核对产品合格证、质量证明书、规格型号、品种和数量，经监理工程师核查确认后方可使用；
（2）. 钢塑复合管不得埋设于钢筋混凝土结构层中
（3）. 管道穿越楼板、屋面、水箱(池)壁(底)，应预留孔洞或预埋套管，预留孔洞尺寸应为管道外径加40mm；
（4）. 管道的支吊架，其外壁经除锈后，刷防锈漆两道，再刷灰色调和漆两道；
（5）. 管端、管螺纹清理加工后，应进行防腐、密封处理，宜采用防锈密封胶和聚氯乙烯生料带缠绕螺纹，同时应用色笔在管壁上标记拧入深度
（6）.钢塑复合管不得与阀门直接连接，应采用沟槽式法兰或内外螺纹专用过渡管接头；
7.7当采用现场加工沟槽并进行管道安装时，应符合下列要求:
  (1) 应采用成品沟槽式涂塑管件;
(2) 连接管段的长度应是管段两端口间净长度减去6～8mm断料，每个接口之间应有3～4mm间隙;
(3) 应采用机械切割管材，截面应垂直管轴心，允许偏差为:管径不大于100mm时，偏差不大于1mm；管径大于125mm时，偏差不大于1.5mm。.
管道水压试验：
本工程按设计要求，市政供水管网冷给水试验压力0.9Mpa,变频给水主干管低区试验压力为1.4Mpa，高区为1.8Mpa。试压采用加压泵进行加压，待加压至设计试验力值后，保持恒压10min，检查接口、管身、阀门无漏水现象，管道强度试验为合格
7.8施工中应做好的几项工作：
7.8.1施工过程中始终树产安全第一、文明施工的思想。在管道沟槽及管道施工过程加强安全监护和教育，管道安装完毕后，沟槽及时回填。
7.8.2施工机具由专人妥善保管，对电器设备由现场专业人员对其进行操作、监护。
7.8.3夜间施工应有照明设施，并由专人看管。
第八节 安全生产的技术组织措施
8.1贯彻安全生产以预防为主的方针，加强施工人员的安全教育，树立牢固的安全思想意识。
8.2根据工程进展，以班组为单位，每天由班长召开安全生产班前会，提出当日安全工作要求。
8.3加强现场作业安全施工的监督、检查，由安全员负责每日进行不定期的安全巡视，监督、检查。杜绝不安全的漏洞和死角。
8.4施工人员上岗进入施工作业，必须戴安全帽，穿工作服、穿工作鞋。
8.5提高作业人员自我防护的意识，提高作业人员遵章守纪，严格按照安全施工操作规章作业，杜绝双违现象产生（违章、违纪）。
8.6严格现场施工人员的安全工作考核，严格执行施工安全经济责任制，该罚则罚，该奖则奖。执行三不放过的原则：
8.6.1违章人员没有处理不放过；
8.6.2违章人员没有受到教育不放过；
8.6.3没有采取安全防范措施不放过。
8.7开展现场安全竞赛活动，以甲方提出的现场安全施工要求为目标进行，施工完毕对实现目标的个人和班组进行奖励。
第九节 文明施工的技术组织措施
9.1加强现场施工人员文明施工的教育，树立文明施工的思想意识。
9.1.1精神文明施工意识即按章作业，精心施工，群体之间的团结。
9.1.2物质文明施工意识即保证施工现场的整洁有序。
9.2施工人员必须严格按照技术操作规程作业，做到二个不准。
9.2.1不准不按规程马虎作业；
9.2.2不准野蛮作业，即乱扔、乱放。
9.3作业现场必须做到工完、料尽、现场清。
9.4做好现场同其他施工队伍的协调工作，加强团结，发生不协调的问题，友好协商解决。杜绝发生打架、斗殴、争吵的事件的发生。
第十节 雨季施工的技术组织措施
在施工期间应考虑雨季施工。对于给水管道的施工来说，雨季施工是比较困难的，但是给水管道的施工，又往往要抢时间，争时间，要想避开雨季是不可能的。雨季施工前，要做好充分的排水准备工作，特别是要保证挖、填、堆土区有畅通的排水设备和运输道路，排水设施包括排水沟、散水沟、集水坑、泄水口，配套的排水设备要随时准备完好，雨季中管道施工采取突出的方法，为了防止雨水流入沟内，要在地面上围筑土堰，安装后及时回填土压实，严防“浮管”事故的发生。
第十一节 施工原则及质量保证体系
11.1质量保证体系
本工程根据ISO9002标准。
第十二节 用于本工程施工的工程规范及有关标准
12.1 本工程设计施工依据以下规范和规定
12.1.1GB50015-2003
12.1.2GB50242-2002
12.1.3GB50349-2005
12.1.4GBJ16-87
12.1.5武汉水务集团相关规定和标准
12.2 工程实物质量达到国家规定竣工验收标准
12.3 所有功能符合设计和使用的标准
12.4 工程材料符合城市供水安全、卫生标准；符合消防要求；符合水务集团验收规定。

武汉江源自来水工程有限公司
2010年8月19日
