地下聚氨酯防水涂料冷作业施工工艺标准 (6-96).doc

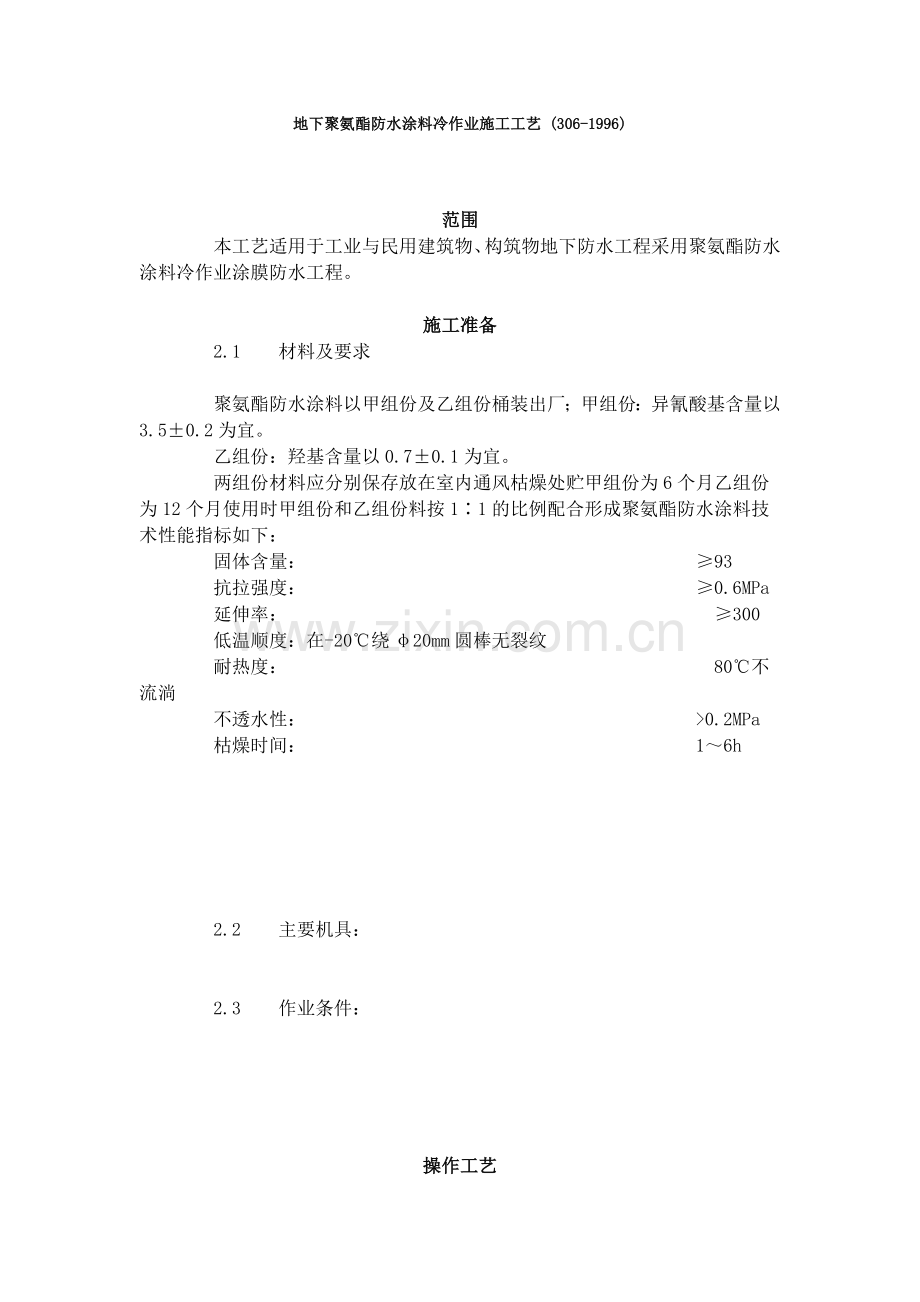

地下聚氨酯防水涂料冷作业施工工艺 (306-1996)

范围
    本工艺适用于工业与民用建筑物、构筑物地下防水工程采用聚氨酯防水涂料冷作业涂膜防水工程。

施工准备
    2.1  材料及要求

    聚氨酯防水涂料以甲组份及乙组份桶装出厂；甲组份：异氰酸基含量以3.5±0.2为宜。
    乙组份：羟基含量以0.7±0.1为宜。
    两组份材料应分别保存放在室内通风枯燥处贮甲组份为6个月乙组份为12个月使用时甲组份和乙组份料按1∶1的比例配合形成聚氨酯防水涂料技术性能指标如下：
    固体含量：                     ≥93
    抗拉强度：                     ≥0.6MPa
    延伸率：                       ≥300
    低温顺度：在-20℃绕φ20mm圆棒无裂纹
    耐热度：                       80℃不流淌
    不透水性：                     >0.2MPa
    枯燥时间：                     1～6h

    2.2  主要机具：

    2.3  作业条件：

操作工艺

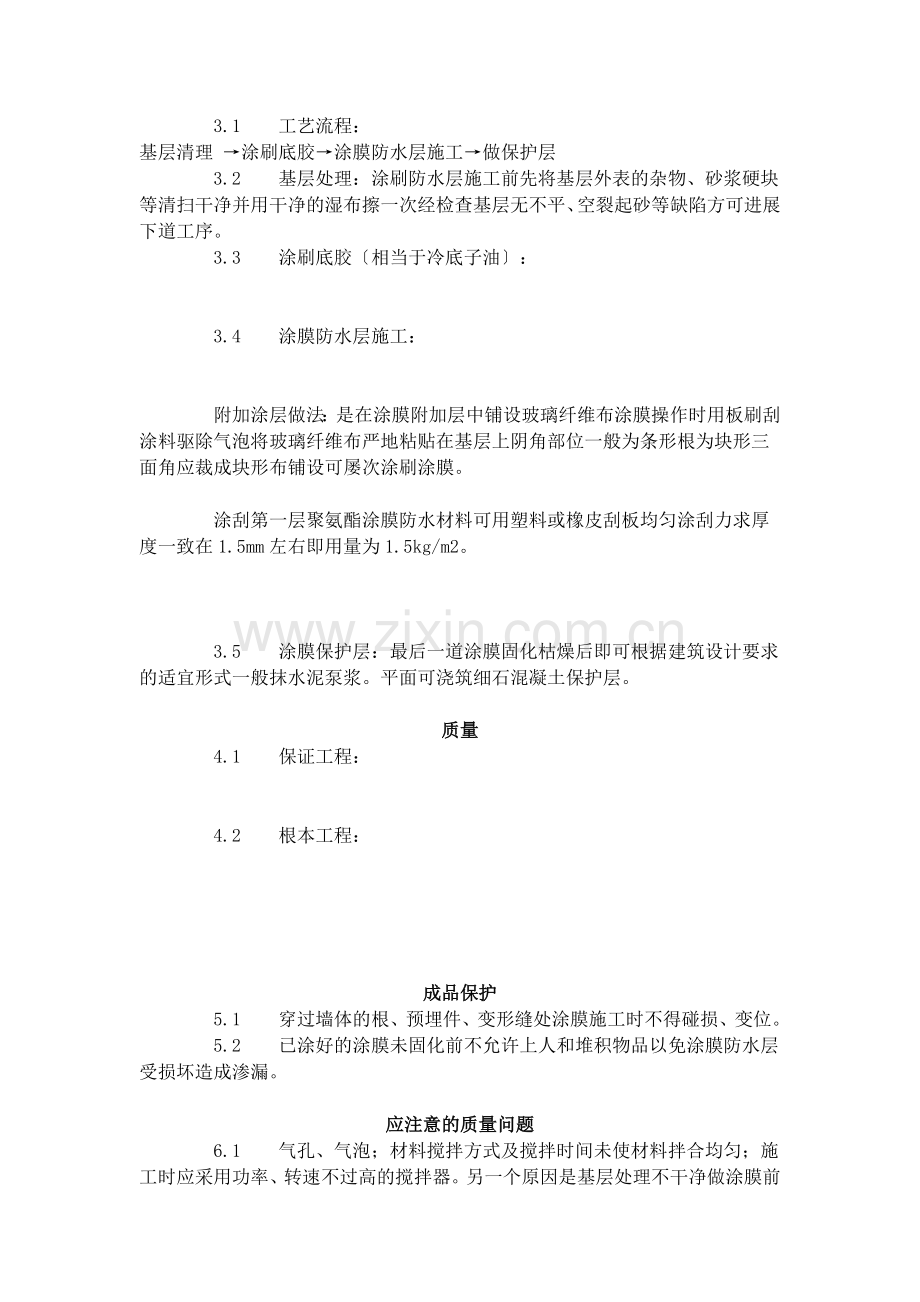

    3.1  工艺流程：
基层清理 →涂刷底胶→涂膜防水层施工→做保护层
    3.2  基层处理：涂刷防水层施工前先将基层外表的杂物、砂浆硬块等清扫干净并用干净的湿布擦一次经检查基层无不平、空裂起砂等缺陷方可进展下道工序。
    3.3  涂刷底胶〔相当于冷底子油〕：

    3.4  涂膜防水层施工：

    附加涂层做法：是在涂膜附加层中铺设玻璃纤维布涂膜操作时用板刷刮涂料驱除气泡将玻璃纤维布严地粘贴在基层上阴角部位一般为条形根为块形三面角应裁成块形布铺设可屡次涂刷涂膜。

    涂刮第一层聚氨酯涂膜防水材料可用塑料或橡皮刮板均匀涂刮力求厚度一致在1.5mm左右即用量为1.5kg/m2。

    3.5  涂膜保护层：最后一道涂膜固化枯燥后即可根据建筑设计要求的适宜形式一般抹水泥泵浆。平面可浇筑细石混凝土保护层。

质量
    4.1  保证工程：

    4.2  根本工程：

成品保护
    5.1  穿过墙体的根、预埋件、变形缝处涂膜施工时不得碰损、变位。
    5.2  已涂好的涂膜未固化前不允许上人和堆积物品以免涂膜防水层受损坏造成渗漏。

应注意的质量问题
    6.1  气孔、气泡；材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不过高的搅拌器。另一个原因是基层处理不干净做涂膜前应仔细清理基层不得有浮砂和灰尘基层上更不应有孔隙涂膜各层出现的气孔应按工艺要求处理防止涂膜破坏造成渗漏。
    6.2  起鼓：基层有起皮、起砂、开裂、不枯燥使涂膜粘结不良；基层施工应认真操作、养护待基层枯燥后先涂底层涂料固化后再按防水层施工工艺逐层涂刷。
    6.3  涂膜翘边：防水层的边沿、分项刷的搭接处出现同基层剥离翘边现象。主要原因是基层不干净或不枯燥收头操作不细致封不好底层涂料粘结力不强等造成翘边。故基层要保证干净、枯燥操作要细致。
    6.4  破损：涂膜防水层分层施工过程中或全部涂膜施工完未等涂膜固化就上人操作活动或放置工具材料等将涂膜碰坏、划伤。施工中应保护涂膜的完好。

质量记录
    本工艺应具备以下质量记录：
    7.1  防水涂料应有合格证、现场取样复试资料。
    7.2  隐蔽工程检验资料及质量检查评定资料。
