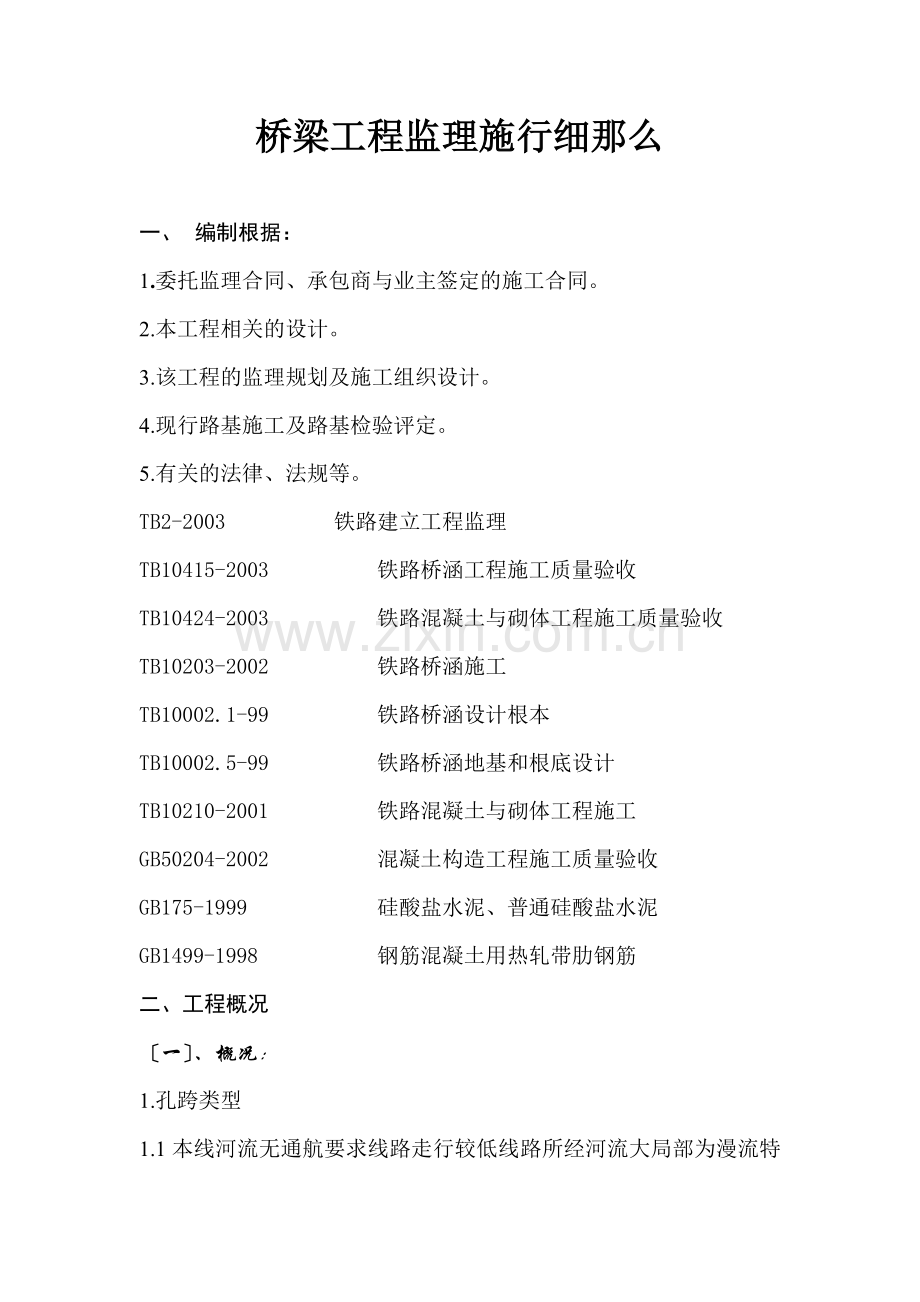

桥梁工程监理施行细那么

一、 编制根据：
1.委托监理合同、承包商与业主签定的施工合同。
2.本工程相关的设计。
3.该工程的监理规划及施工组织设计。
4.现行路基施工及路基检验评定。
5.有关的法律、法规等。
TB2-2003 铁路建立工程监理
TB10415-2003 铁路桥涵工程施工质量验收
TB10424-2003 铁路混凝土与砌体工程施工质量验收
TB10203-2002 铁路桥涵施工
TB10002.1-99 铁路桥涵设计根本
TB10002.5-99 铁路桥涵地基和根底设计
TB10210-2001 铁路混凝土与砌体工程施工
GB50204-2002 混凝土构造工程施工质量验收
GB175-1999 硅酸盐水泥、普通硅酸盐水泥
GB1499-1998 钢筋混凝土用热轧带肋钢筋
二、工程概况
〔一〕、概况：
1.孔跨类型
1.1本线河流无通航要求线路走行较低线路所经河流大局部为漫流特征。桥梁采用16m~24m跨度的简支梁。
1.2小桥：低高度预应力混凝土梁：16m梁桥台采用耳台。
1.2大中桥：预应力混凝土梁：16m及24m桥基采用扩大根底、挖井桩、钻孔桩。
2.建筑材料
2.1小桥墩台身及根底采用C20混凝土。
2.2敦煌铁路位于严寒地区大中桥梁墩台身及根底采用不低于C20混凝土或钢筋混凝土。
2.3附属工程采用浆砌片石下设碎石垫层。
〔二〕、设计
1.：
1.1铁路等级：线下级线上级。
1.2正线数目：单线。
1.3列车荷载：中一活载。
1.4设计洪水频率：大中桥全部采用1/100桥梁附近的路基采用1/100小桥涵采用1/50。
1.5根本烈度：七度。
1.6初速度目的值：120Km/h。
1.7重车方向：敦煌 柳沟。
2.施工考前须知：
2.1施工在施工中不得随意变更孔跨和根底内型如设计与实际不符请与现场配合施工人员联络。
2.2跨越国〔〕道或城镇乡村主要道路以及干区两边的墩台根底一般为挖井、桩根底。挖井根底应加护壁支撑钻孔桩根底承台外设套箱垂直开挖尽量不损毁道路保证行车平安待承台混凝土到达强度要求时撤除套箱圬工。
2.3根底施工时如发现地形、地质与设计不符应及时提出变更设计。
三、 监理工作的程序
1.质量控制程序流程图〔见附图1〕
2.工程质量控制程序框图〔见附图2〕
3.工序交接检验程序框图〔见附图3〕
4.隐蔽及分部、分项工程签认程序框图〔见附图4〕
5.工程主要材料、设备质量控制程序框图〔见附图5〕
6.工程质量缺陷处理程序框图〔见附图6〕
四、监理工作的控制要点及目的值：
〔一〕、桥梁工程施工质量验收规定
1.桥梁工程施工质量应符合?铁路桥梁工程施工质量验收?〔TB10415-2003〕和现行有关的规定。
2.工程施工质量应符合工程勘察、设计的要求。
3.参加工程施工质量验收的各方人员应具备规定的资格；各种检查记录表签证人员应报建立确认、备案。
4.工程施工质量的验收均应在施工自行检查评定合格的根底上进展。
5.隐蔽工程在隐蔽前应由施工监理组织验收并应形成验收。
6.涉及构造平安的试块、试件和现场检验工程监理应按规定进展平行检验、见证取样检测或见证检测。
7.检验批的质量应按主控工程和一般工程进展验收。
8.对涉及构造平安和使用功能的分部工程应进展抽样检测其中桥梁墩台、梁部应采用同条件养护试件检测构造实体混凝土强度且每墩台按不同混凝土强度等级至少检测一次。
9.承当见证取样检测及有关构造平安监测的应具有相应的资质。
10.工程的观感质量应由验收人员通过现场检查共同确认。
〔二〕、桥梁工程施工质量验收的划分
1.桥梁工程施工质量验收划分为工程、分部工程、分项工程和验收批。
2.工程应按一个完好工程或一个相当规模的施工范围划分并按以下原那么确定：
2.1每座特大桥、大桥、中桥为一个工程；
2.2小桥不超过5座为一个工程。
3.分部工程应按一个完好部位或主要构造及施工阶段划分。
4.分项工程应按工种、工序、材料、施工工艺等划分。
5.检验批可根据施工及质量控制和验收需要按施工段或部位等划分。

〔三〕、工程施工质量验收
1.检验批的质量验收应包括如下内容：
1.1实物检查按以下方式进展：

1.2资料检查、包括原材料、构配件和设备等的质量证明〔质量合格证、规格、型及性能检测等〕和检验、施工过程中重要工序的自检和交接检验记录、平行检验、见证取样检测、隐蔽工程验收记录等。
2.检验批合格质量应符合以下规定：
2.1主控工程的质量经抽样检验全部合格；
2.2一般工程的质量经抽样检验全部合格；当采用计数检验时有允许偏向的抽查点除有专门要求外合格点率应到达80％及以上且不合格点的偏向不得大于规定允许偏向值的1.5倍；
2.3 具有完好的施工操作根据、质量检查记录。
3.分项工程质量验收合格应符合以下规定：
3.1分项工程所含的检验批均应符合合格质量的规定；
3.2分项工程所含的检验批的质量验收记录应完好。
4.分部工程质量验收合格应符合以下规定：
4.1分部工程所含分项工程的质量均应验收合格；
4.2质量控制资料应完好；

5.工程质量验收合格应符合以下规定：
5.1工程所含分部工程的质量均应验收合格；
5.2质量控制资料应完好；
5.3工程所含分部工程有关平安和功能的监测资料应完好；
5.4主要功能的抽检结果应符合有关的规定；
5.5观感质量验收应符合要求。
6.当验收批质量不符合要求时应按以下规定进展处理：
6.1经返工重做得或更换构配件、设备的检验批应重新进展验收；
6.2当验收批的试块、试件强度不能满足要求时经有资质的法定检测鉴定可以到达设计要求的验收批应予以验收。
7.通过返修或加固处理仍不能满足平安和使用功能要求的分部工程、工程严禁验收。
〔四〕、工程施工质量验收的程序和组织

4.工程完工后施工应自行组织有关人员进展检查评定并向建立提交工程验收。
〔五〕、地基处理
1.一般规定：
1.1地基处理应在正式施工前进展试夯、试桩以确定施工参数及验证地基处理效果并应有勘察设计现场确认。试夯、试桩资料应完好。
1.2从事地基根底工程监测及试验的必须具备〔部〕级建立行政主部门颁发的资质证书和计量行政主部门颁发的计量认证合格证书。
1.3当施工过程现地质情况与设计不符或出现异常情况时应停顿施工由监理或建立组织勘察设计、施工共同分析情况消除质量隐患并应形成资料。
2.换填地基
2.1主控工程：

Ⅲ级。
检验数量：砂和碎石同产地、同品种、同规格以连续进厂数量每400m3为1批缺乏400m3也按1批计；石灰同产地、同品种、同规格每200t为1批缺乏200t也按1批计。施工、监理每批均检查。
检验：施工对砂、碎石进展筛分试验、含泥量和有机质含量试验对石灰进展未消解残渣含量试验；监理检查试验。

检验数量：施工、监理全部检查。
检验：测量。

检验数量：施工、监理全部检查。
检验：测量。

检验数量：施工每层每100m2检查不少于5处；监理见证检测每层检查不少于1处。
检验：施工采用核子度仪、注水法或灌砂法检测；监理见证检测。
2.2一般工程：
±50mm。
检验数量：施工对每个换填基坑底部和顶部检查各不少于5处。
检验：测量。
〔六〕、模板、钢筋及混凝土施工
1.模板
1.1一般规定：

1.2主控工程：

检验数量：施工、监理全部检查。
检验：观察和尺量。

检验数量：施工、监理全部检查。
检验：观察。
1.3一般工程：

检验数量：施工全部检查。
模板安装允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
轴线偏位
基 础
15
尺量每边不少于2处
梁、柱、板、墙、拱
5
2
外表平整度
5
2m靠尺和塞尺不少于3处
3
高程
基 础
±20
测 量
梁、柱、板、墙、拱
±5
4
模板的侧向弯曲
柱
h/1000
拉线尺量
梁、板、墙、拱
l/1500
5
梁、柱、板、墙、拱两模板内侧宽度
+10-5
尺量不少于3处
6
梁底模拱度
+5-2
拉线尺量
7
相邻两板外表上下差
2
尺 量
注：h为柱高l为梁板跨度

检验数量：施工全部检查。
预埋件和预留孔洞的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
预留孔洞
中心位置
10
尺 量
尺 寸
+100
尺量不少于2处
2
预埋件中心位置
3
尺 量
2.钢筋
2.1一般规定：

2.2原材料

检验数量：以同批、同炉罐、同规格、同交货状态的钢筋每60t为一批缺乏60t也按一批计。施工每批抽检一次；监理见证取样检测或平行检验抽检次数为施工抽检次数的20％或10％但至少一次。
检验：施工检查每批质量证明书和进展试验；监理检查全部质量证明书和试验并进展见证取样检测或平行检验。
一般工程

检验数量：施工全部检查。
检验：观察。
2.3钢筋加工

°弯沟其弯曲直径dm不得小于钢筋直径的2.5倍钩端应留有不小于钢筋直径3倍的直线段。
°弯沟其弯曲直径dm不得小于钢筋直径的2.5倍钩端应留有不小于钢筋直径3倍的直线段。

°的弯钩有特殊要求的构造应做成135°或180°的弯钩。弯钩的弯曲直径应大于受力钢筋直径且不得小于箍筋直径的2.5倍。
检验数量：施工按钢筋编各抽检10％且各不少于3件；监理平行检验数量为施工的10％且不少于一件。
检验：尺量。

钢筋加工允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
受力钢筋全长
±10
尺 量
2
弯起钢筋的弯折位置
20
3
箍筋内净尺寸
±5〔桥梁±3〕
检验数量：施工按钢筋编各抽检10％且各不少于3件。
2.4钢筋连接

检验数量：施工、监理全部检查。
检验：观察。

钢筋绑扎接头的最小搭接长度
序
项 目
允许偏向〔mm〕
检验
1
光面钢筋
30d+半圆形弯钩
20d
2
带肋钢筋
35d+直角形弯钩
25d
检验数量：钢筋接头的外观质量施工、监理全部检查。焊接接头的力学性能检验仪同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批缺乏200个也按一批计。施工每批抽检一次监理见证取样检测次数为施工抽检次数的20％但至少一次。
检验：钢筋接头外观检验施工、监理观察和尺量。焊接接头和冷挤压套筒连接接头力学性能检验施工做拉伸试验闪光对焊接头增做冷弯试验；监理检查力学性能试验并进展见证取样检测。

“同一截面〞内同一根钢筋上不得超过一个接头。
检验数量：施工全部检查。
检验：观察和尺量。
2.5钢筋安装

检验数量：施工、监理全部检查。
检验：观察和尺量。

钢筋安装及钢筋保护层厚度允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
受力钢筋排距
±5
尺量两端、中间各1处
2
同一排中受力钢筋间距
根底、板、墙
±20
柱、梁
±10
3
分布钢筋间距
±20
尺量连续3处
4
箍筋间距
绑扎骨架
±20
尺量连接3处
焊接骨架
±10
5
弯起点位置
〔加工偏向±20mm包括在内〕
30
尺量
6
钢筋保护层
厚度C(mm)
C?35
-5,+10
尺量两端、中间各2处
25〈C〈35
-2,+5
C?25
-1,+3
检验数量：施工全部检查。
3.混凝土
3.1一般规定

℃或最低气温低于-3℃时应采取冬季施工措施；当工地昼平均气温高于30℃时应采取夏季施工措施。

3.2混凝土施工

A、每拌制100盘且不超过100m3的同配合比的混凝土取样不得少于一次；
B、每工作班拌制的同一配合比的混凝土缺乏100盘时取样不得少于一次;
C、每次取样应至少留置一组。
检验数量：施工全部检查；监理对条件养护试件见证取样检测或平行检验的次数为施工检验次数的20％或10％但至少一次。对同条件养护试件全部见证试验。
检验：施工进展混凝土抗压强度和弹性模量试验；监理检查混凝土抗压强度和弹性模量试验并进展见证取样或平行检验。

检验数量：施工、监理全部检查。
检验：观察和尺量。

检验数量：施工每工作班不应少于一次。
检验：砂、石含水量测试。

检验数量：施工每工作班不少于一次。
检验：坍落度试验。

检验数量：施工全部检查。

构造外形尺寸允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
轴线位置
根底
20
每边尺量不少于2处
2
梁、柱、板、墙
10
3
外表平整度
8
2m靠尺和塞尺测量不少于3处
4
高程
根底
±20
测量不少于2处
梁、柱、板、墙
±10
5
垂直度
1/1000
吊线尺量
6
截面尺寸
0+20
尺量不少于3处
7
梁、夯架的拱度
-2+5
拉线尺量

预留孔洞
中心位置
15
尺量

尺寸
0+10

预埋件中心位置
5
尺量

检验数量：施工全部检查。
检验：观察。
〔七〕明挖根底
1.一般规定：
1.1基坑开挖前应按地质、水文资料和环保要求结合现场情况制定施工方案确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。
1.2基坑土方施工应对支护构造、周围环境进展观察和监测当发现异常情况时应停顿施工及时处理待恢复正常前方可继续施工。
1.3当根底底面处于软硬不匀地层时应由勘察设计部门提出处理方案。
1.4砌筑根底时应在根底底面线铺一层5～10cm水泥砂浆。
1.5根底浇、砌筑应在无水情况下施工混凝土和砌体砂浆终凝前不得浸水。
2.基坑
2.1主控工程：

检验数量：施工、监理全部检查。
检验：观察和尺量。

检验数量：施工、监理全部检查。
检验：观察、尺量。

检验数量：施工和监理对桥梁地基全部检查；勘察设计对桥梁地基全部进展现场确认。
检验：施工观察或进展贯入、触探仪检测；监理观察和见证检测。
2.2一般工程：

检验数量：施工对每个基坑检查不少于5处。
基底高程的允许偏向和检验
序
地质类别
允许偏向〔mm〕
检验
1
土
±50
测量检查
2
石
+50-200
3.混凝土或砌体根底
〔八〕、桩根底
1.一般规定
1.1沉入桩、钻孔桩应按有关规定和设计要求进展试桩以确定施工工艺参数和检验桩的承载力并应具备完好的试桩资料。
1.2对发生“假极限〞、“吸入〞、上浮、下沉现象和射水沉桩必须进展复打。
1.3从事桩基工程检测及试验的必须具备〔部〕级建立行政主部门颁发的资质证书。
2.钻孔桩
2.1主控工程：

检验数量：施工、监理全部检查；勘察设计现场确认。
检验： 检查施工记录、观察。

检验数量：施工、监理全部检查。
检验： 测量检查和用检孔器或成孔检测仪器检查。
2.2一般工程

检验数量：施工全部检查。
检验：观察和测量检查。

检验数量：施工全部检查。
检验：检查泥浆试验记录、进展泥浆比重和含砂率试验。

检验数量：施工全部检查。
检验：观察和测量检查。

检验数量：施工全部检查。
钻孔桩钻孔允许偏向和检验
序
项 目
允许偏向
检验
1
护筒
预面位置
50mm
测量检查
倾斜度
1
2
孔位中心
群桩
100mm
单排桩
50mm
3
倾斜度
1
3.挖孔桩
3.1主控工程：

检验数量：施工、监理全部检查。
检验：观察。

检验数量：施工、监理全部检查。勘察设计现场确认。
检验： 测量检查和用检孔器或成孔检测仪器检查。

检验数量：施工、监理全部检查。
检验：观察和量测。
3.2一般工程

检验数量：施工全部检查。
序
项 目
允 许 偏 差
检 验 方 法
1
孔位中心
50mm
测量检查
2
倾斜度
0.5％
4.混凝土
4.1主控工程

检验数量：施工每根桩应在混凝土的浇筑地点随机抽样制作混凝土试件不得少于2组。每根桩根底监理见证取样检测或平行检验数量为施工检验数量的20％、10％且不少于2组。
检验：施工进展混凝土强度试验；监理检查混凝土强度试验和进展见证取样检测或平行检验。

检验数量：施工、监理全部检查。
检验：观察和测量。

检验数量：施工、监理全部检查。
检验：检查监测。

检验数量：施工、监理按设计要求数量检验。
检验：施工进展静载试验；监理见证试验；勘察设计现场确认。
4.2一般工程

5.桩基承台
5.1主控工程

≤1m时承台边缘与桩外缘净矩不小于0.5倍桩径且不小于250mm；

检验数量：施工、监理全部检查。
检验：观察和尺量检查。
5.2一般工程

检验数量：施工全部检查。
承台的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
尺 寸
±30
尺量长、宽、高各2点
2
顶面高程
±20
测量5点
3
轴线偏位
15
测量纵横各2点
4
前后、左右边缘距设计中心线尺寸
±50
尺量各边2处
〔九〕、墩台
1.一般规定
1.1墩台施工应编制施行性施工组织设计和施工工艺设计
1.2墩台施工中应经常检查中线、高程发现问题及时处理。墩台施工完毕应对全桥中线、高程、跨度贯穿测量并用墨线标出各墩心线、支座十字线、梁端线及锚栓孔位置。
1.3墩台混凝土宜连续浇筑当分段浇筑时施工接缝必须符合以下规定：

检验数量：施工、监理全部检查。
检验：观察和尺量。

检验数量：施工、监理全部检查。
检验：观察和用刻度放大镜检查。
2.墩台
2.1主控工程：

2.2一般工程

检查数量：施工每安装段全部检查。

承台的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
前后、左右距中心线尺寸
±10
测量检查每边不少于2处
2
外表平整度
3
2m靠尺检查不少于5处
3
相邻模板错台
1
尺量检查不少于5处
4
空心墩壁厚
±3
尺量检查不少于5处
5
同一梁端两垫石高差
2
测量检查
6
预埋铁件和预留孔位置
5
纵横两向尺量检查

检查数量：施工每各墩台全部检查。
混凝土墩台允许偏向和检验
序
项 目
允许偏向
检验
1
墩台前后、左右边缘距设计中心线尺寸
±20mm
测量检查每边不少于5处
采用滑动模板施工的墩身局部
桥墩前后、左右边缘距设计中心线尺寸
±30mm
桥墩平面扭角
2°
外表平整度

2m靠尺检查不少于5处
空心墩壁厚
1
尺量检查不少于5处
墩台支座垫石顶面
高程

测量检查
中心位置
±3
2
简支混凝土梁
每片梁一端两支承垫石顶面高差

每孔梁一端两支承垫石顶面高差
2
测量检查
无支座垫石顶面高差

3
预埋铁件和预留孔位置
5
纵横两向尺量检查

检查数量：施工每个墩台均检查。
承台的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
块石
粗料石
〔混凝土块〕
1
砌体边距设计中心尺寸
±20mm
±15mm
测量检查不少于4处
2
顶面高程
±15mm
±15mm
3
两相邻砌块外外表错开
5mm
5mm
尺量检查不少于5处
4
竖直度或坡度
0.3
0.3
吊线检查不少于5处
5
轴线偏位
10mm
10mm
测量检查不少于2处
6
外表平整度
20mm
10mm
2m靠尺检查不少于5处
〔十〕、防水层及沉降缝
1.一般规定
1.1施工应对防水层及沉降缝所用原材料按批次进展验收宾干现行有关作性能检验其质量必须符合有关的规定。
1.2防水层及沉降缝施工前施工应按设计要求编制施工方案进展技术交底。
1.3防水层严禁在雨、雪天和五级风及其以上时施工。其施工环境气温条件应符合下表规定。
防水层施工环境气温条件
序
防水层材料
施工环境气温
1
高聚物改性沥青防水卷材
冷粘法不低于5℃热熔法不低于10℃
2
合成高分子防水卷材
冷粘法不低于5℃热熔法不低于10℃
3
有机防水涂料
溶剂型-5℃～35℃水溶型5℃～5℃
4
沥青
不低于5℃
5
防水混凝土、水泥砂浆
不低于5℃
1.4防水隐蔽前应进展防水层隐蔽工程验收未经历收合格不得隐蔽。
2.防水层
2.1主控工程

检验数量：施工、监理全部检查。
检验：检查合格证、试验和观察。

检验数量：施工、监理全部检查。
检验：观察、尺量和检查隐蔽工程验收记录。

检验数量：施工、监理全部检查。
检验：观察、尺量和用刻度放大镜检查。

检验数量：施工、监理全部检查。
检验：雨后或蓄水后观察。
2.2一般工程

检验数量：施工全部检查。
检验：观察。

检验数量：施工全部检查。
检验：观察。

检验数量：施工全部检查。
检验：观察。

检验数量：施工每工作班抽查不少于一次。
检验；称量或检查配制记录。
℃。
检验数量：施工每工作班抽查不少于一次。
检验：温度计测量。

检验数量：施工检查不少于5处。
防水层允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
外表平整度
3
1m靠尺检查
2
卷材搭接长度
-10
尺量检查

检验数量：施工检查不少于5处。
保护层的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
外表平整度
3
1m靠尺检查
2
分格缝平直
3
拉线尺量检查
3.沉降缝
3.1主控工程

检验数量：施工、监理全部检查。
检验：检查合格证、试验和观察。

检验数量：施工、监理全部检查。
检验：观察和尺量。

检验数量：施工、监理全部检查。
检验：观察和尺量。
3.2一般工程

检验数量：施工全部检查。
检验：观察。

检验数量：施工全部检查。
检验：观察。
五、监理工作的及措施
1.严格审核施工上报的施工组织设计〔方案〕；
2.对路基施工的关键部位及关键工序进展旁站并做好旁站记录；
3.按照?铁路路基工程施工质量验收?的有关规定对其检验工程进展见证取样及平行检验；
4.监理人员对正在路基施工的部位或工序进展定及不定的巡检。

质量控制程序流程〔图1〕

监理
施工
控制内容

检 查
质量保证体系
建 立

组织机构
自检制度
工序理
创优规划

质量日常控制
监 控

自 控

检查到场材料
检查到场设备配件
审核代用材料
审查设计变更
检查隐蔽工程
预防质量事故
检查质控资料
检查试验
组织检查创优工作

申 请
核 定
中间质量核定

外业实测
内业资料检查

参 加
提 报

开工验收

工程质量控制程序框图〔图2〕

开工准备
〔施工〕

施工内容
施工质保体系
设计技术交底
填写〔开工申请单〕

〔施工〕
分包书复印
编制施工组织设计
整 改
落实设备人员到场情况
材料到场情况及材料试验
审核开工条件

〔监理工程师〕

审核结果
不合格

合格
下达开工

〔总监理工程师〕

各道工序〔分项工程〕施工

〔施工〕

1

1

施工进展各分项〔隐蔽〕工程自检

〔施工〕

自检结果

整 改

不合格
填写分项〔隐蔽〕工程自检单监理验收

〔施工〕

合格

测试中心抽查
〔监理工程师〕
现场检查
〔监理工程师〕

检查结果

不合格

填写分项〔隐蔽〕工程质量评定表
〔监理工程师〕

分部工程完成

填写分部工程验收
〔施工〕

汇总分项〔隐蔽〕工程验收单并将其编填入分部工程验收单中然后复验
〔监理工程师〕

整 改

内业资料检查
〔监理工程师〕
现场检查
〔监理工程师〕

检查结果

不合格
2

2

合格
签证分部工程质量评定等级
〔监理工程师〕
〔监理工程师〕

工程完成

填写工程初验申请书
〔施工〕
〔施工〕

组织工程初验
〔监理工程师〕 〔监理工程师〕
〔监理工程师〕

内业资料检查

监理工程师

实测实量
监理工程师
〔监理工程师〕

外观检查
监理工程师
〔监理工程师〕

整 改

检查结果

不合格
填写工程质量评定表

〔监理工程师〕

合格

工序交接检验程序框图〔图3〕

返修
上道工序施工完毕

施工自检

不合格

监理工程师
合格

试验室检验
现场检查

确认
不合格

合格

监理工程师签署质检证

合格
允许进展下道工序

隐蔽及分部、分项工程签认程序框图〔图4〕

施工
不能进展下道工序施工 施工
可以进展下道工序施工

分局部项工程
质量自评合格
质量保证资料
齐全
隐蔽工程及分局部项工程
验 收 签 认 完 毕

填写表格报监理审核

监理工程师

审核质量保证
资料
检查分局部项
工程是否合格
检查隐蔽工程分局部项
工程是否完成

签认工程检验
认可书表格
签发不合格
证书表格

工程主要材料、设备质量控制程序框图〔图5〕

监理
消费厂家
施工
控制内容

根据批准的设计及用料方案按品种、规格、数量、工要求签订的订购合同

由定货按规定依法退货或索赔
提 供
审 核

合格 不合格

随材料、设备运入工地的出厂合格证和按规定应补做的试、化验单

审 核

提 供

合格 不合格

由监理确认的试验室或监理委托的试验室对主要材料、构件、设备进展抽验

抽 验
参 加

合格 不合格

允许使用。并将有关出厂合格证试〔化〕验单按规定纳入开工存入

保使用
检查确认

工程质量缺陷处理程序框图〔图6〕

施工

一般质量事故
严重质量事故

按工程建立质量事故和调查程序执行

监理参加
建立参加

质量事故阐述
施工填报工程质量事故单
表格

设计和施工制定事故处理方案

监理签发工地表格
并催促施行

施工按方案组织施行
监理进展质量验评
