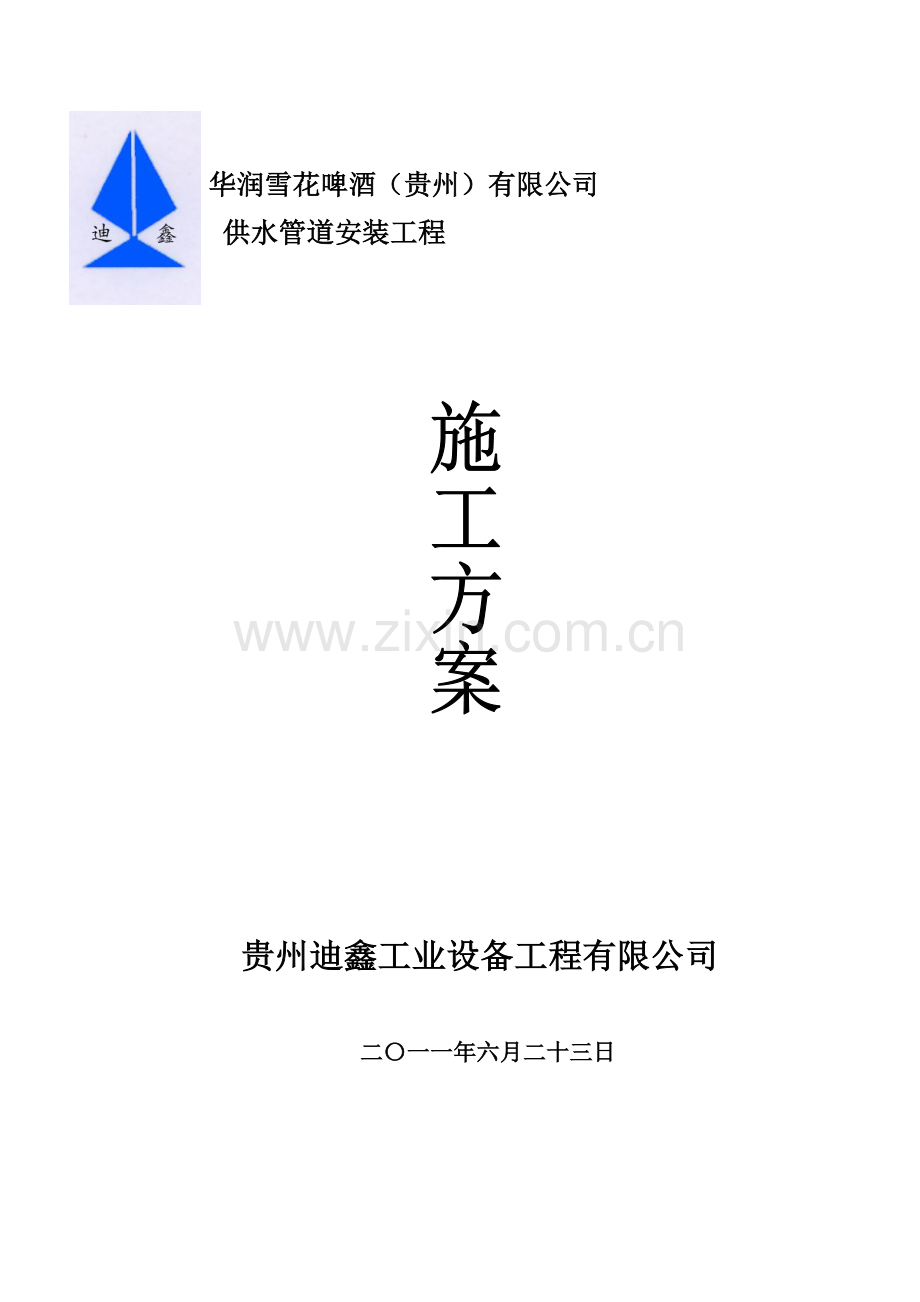

华润雪花啤酒(贵州)有限公司供水管道安装工程施工方案.docx

华润雪花啤酒（贵州）有限公司
供水管道安装工程

贵州迪鑫工业设备工程有限公司

二〇一一年六月二十三日

一． 概况
贵州华润雪花啤酒（贵州）有限公司内部部分供水管道使用时间长，年久失修，需要更换以下规格供水管道及阀门：
序号
名 称
规 格
单位
数量
备注
1
GB8163 无缝管
Φ377×10
米
11
弯头2个　
2
GB8163无缝管
Φ325×8
米
80
3个弯头
3
GB8163无缝管
Φ273×7
米
166
8个弯头，阀门一个，水表1块
4
GB8163无缝管
Φ219×6
米
48
弯头3个，阀门1个水表一块
5
GB8163无缝管
Φ159×6
米
362
弯头30个，阀门6个，水表6块
6　
GB8163 无缝管
Φ108×5
米
760
弯头70个阀门10个水表10块　
7　
GB8163无缝管
Φ89×4.5
米
26
弯头4个阀门1个水表1块　
8　
GB8163 无缝管
Φ76×4
米
263
弯头26个阀门2个水表2块　
9
GB8163 无缝管
Φ57×3.5
米
30
弯头4个阀门2个水表2块
工期：进场后90天完成。
二． 依据
1、GB50268-97《给水排水管道工程施工及验收规范》
2、华润雪花啤酒（贵州）有限公司《工厂供水改造规划》
三． 施工准备
1. 组织本公司工程技术人员、施工人员学习相关技术规范和标准，熟悉设计图纸资料，同时本公司技术责任工程师要向全体施工人员作好技术交底、交代施工安全注意事项，并准备施工过程各种记录表卡。
2. 人员和机具设备的配置应充分满足施工的需要；焊工及相关操作人员必须具备相应的资格证。
3. 采购好管道的主材、辅材、管件、阀门、附件等，并进行验收合格。
4. 搞好管子、弯管、管件的预制和支承件的加工。
5. 清整施工现场，确保施工用水、电及道路的畅通，为安装施工的顺利进行创造条件。
四． 施工方法、程序和工艺
1． 按设计图纸要求，管道安装、敷设布置合理，管道表面美观，力求横平竖直。
2. 在原有的管架上铺设水管时，先检查管架是否满足增加载荷后不影响原有管道的检修、维护，支撑受力符合安全需要 。
3. 选材要求：所安装的管道选用GB8163无缝管，管材均必须有出厂质量证明书，选管时注意不能有裂纹、皱纹、夹隔，壁厚必须均匀才可使用。
4. 管穿过墙壁或穿过楼板时，均应加装套管，管道与套管之间的间隙不应小于10mm，并在空隙里填塞石棉绳等绝缘物，且绝缘物内不得含铁削,铁锈。
5. 水压试验：施焊完毕、将所安装的管道出口阀门关闭，管道的最高位置安装排空口、管内灌满水。作水压要有两块1.5级经计量检定合格的压力表，水压试验用手压泵缓慢升压到工作压力0.5MPa、安排人员检查无异常情况后再升至超压试验压力0.625 MPa：稳压10分钟，然后降至工作压力，稳压30分钟。经全面检查，以压力不降、无渗漏和异常情况为合格，然后缓慢降压。
6、管道焊接作所有焊缝的10%的渗透检测合格。
7. 打开自来水管进口阀，开启自来水管出口阀门，直至出水干净无异物冲出为止。
8、进场安装人员名单：
程远强 项目负责人
龙兴忠 持证焊工
罗本俊 持证焊工
费敬林 持证焊工
阮世勇 持证焊工
其他人员： 10人
五、工程报价
（一）管道主材施工报价（含材料采购搬运、二次搬运、吊车费）
序号
名 称
规 格
单位
数量
工程报价（元）
1
GB8163 无缝管
Φ377×10
米
11
13600
2
GB8163无缝管
Φ325×8
米
80
73800
3
GB8163无缝管
Φ273×7
米
166
111600
4
GB8163无缝管
Φ219×6
米
48
17000
5
GB8163无缝管
Φ159×6
米
362
122000
6
GB8163 无缝管
Φ108×5
米
760
157000
7
GB8163无缝管
Φ89×4.5
米
26
3600
8
GB8163 无缝管
Φ76×4
米
263
28100
9
GB8163 无缝管
Φ57×3.5
米
30
2000
合 计

528700
（二）阀门水表主材安装报价（含法兰螺栓金属垫）
序号
名 称
规 格
单位
数量
工程报价（元）
1
法兰闸阀
DN250PN16
个
1
3500
2
法兰闸阀
DN200PN10
个
1
1940
3
水表
DN200PN10
个
1
2600
4
法兰闸阀
DN150PN10
个
6
9000
5
水表
DN150PN10
个
6
10300
6
法兰闸阀
DN100PN10
个
10
6400
7
水表
DN100PN10
个
10
7900
8
法兰闸阀
DN80PN10
个
1
560
9
水表
DN80PN10
个
1
675
10
法兰闸阀
DN65PN10
个
2
960
11
水表
DN65PN10
个
2
1270
12
法兰闸阀
DN50PN10
个
2
750
13
水表
DN50PN10
个
2
1110
合计

46965
（三）管架
1、Φ76×4的管架
1.1 41个管架基础埋预埋件、1米高支撑架 24600元
2.2 32个固定在墙上金属支架 4160元
2、 Φ89×4.5的管架
4个固定在墙上金属支架 520元
3、Φ108×5的管架
3.1 固定在墙上的金属支架150个 28500元
3.2 固定在现有桥架上的金属支架42个 6720元
4、Φ159×6的管架
4.1 固定在墙上的金属支架24个 6480元
4.2 固定在现有桥架的金属支架35个 12950元
5、Φ219×6的管架
固定在墙上的金属支架8个 2400元
6、Φ273×7的管架
固定在现有桥架的金属支架28个 5600元
7、Φ325×8的管架
固定在现有桥架的金属支架10个 2400元
合计： 94330元
（四）管道水压试验费 15000元
（五）管道外表面油漆785m²及支架油漆261 m² 10460元
（六）管道内冲洗杂物焊渣 67000元
（一）至（六）合计： 762455元
（七）税收（17%） 129617元
工程总报价： 892072元

贵州迪鑫工业设备工程有限公司
二〇一一年六月二十三日
