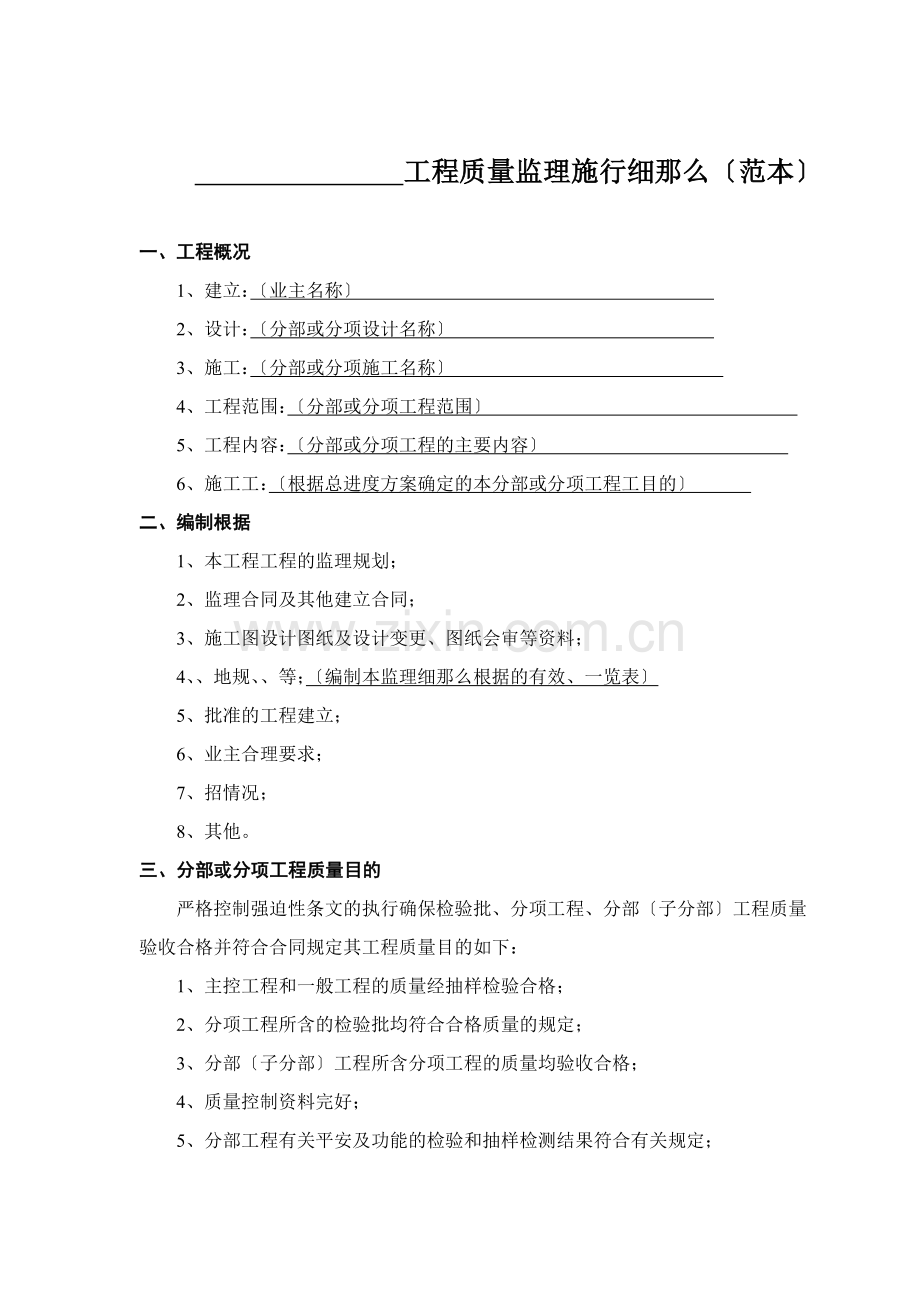

工程质量监理施行细那么〔范本〕

一、工程概况
1、 建立：〔业主名称〕
2、设计：〔分部或分项设计名称〕
3、施工：〔分部或分项施工名称〕
4、工程范围：〔分部或分项工程范围〕
5、工程内容：〔分部或分项工程的主要内容〕
6、施工工：〔根据总进度方案确定的本分部或分项工程工目的〕
二、编制根据
1、本工程工程的监理规划；
2、监理合同及其他建立合同；
3、施工图设计图纸及设计变更、图纸会审等资料；
4、、地规、、等；〔编制本监理细那么根据的有效、一览表〕
5、批准的工程建立；
6、业主合理要求；
7、招情况；
8、其他。
三、分部或分项工程质量目的
严格控制强迫性条文的执行确保检验批、分项工程、分部〔子分部〕工程质量验收合格并符合合同规定其工程质量目的如下：
1、主控工程和一般工程的质量经抽样检验合格；
2、分项工程所含的检验批均符合合格质量的规定；
3、分部〔子分部〕工程所含分项工程的质量均验收合格；
4、质量控制资料完好；
5、分部工程有关平安及功能的检验和抽样检测结果符合有关规定；
6、观感质量验收符合要求；
7、确保工程质量验收符合合同规定。

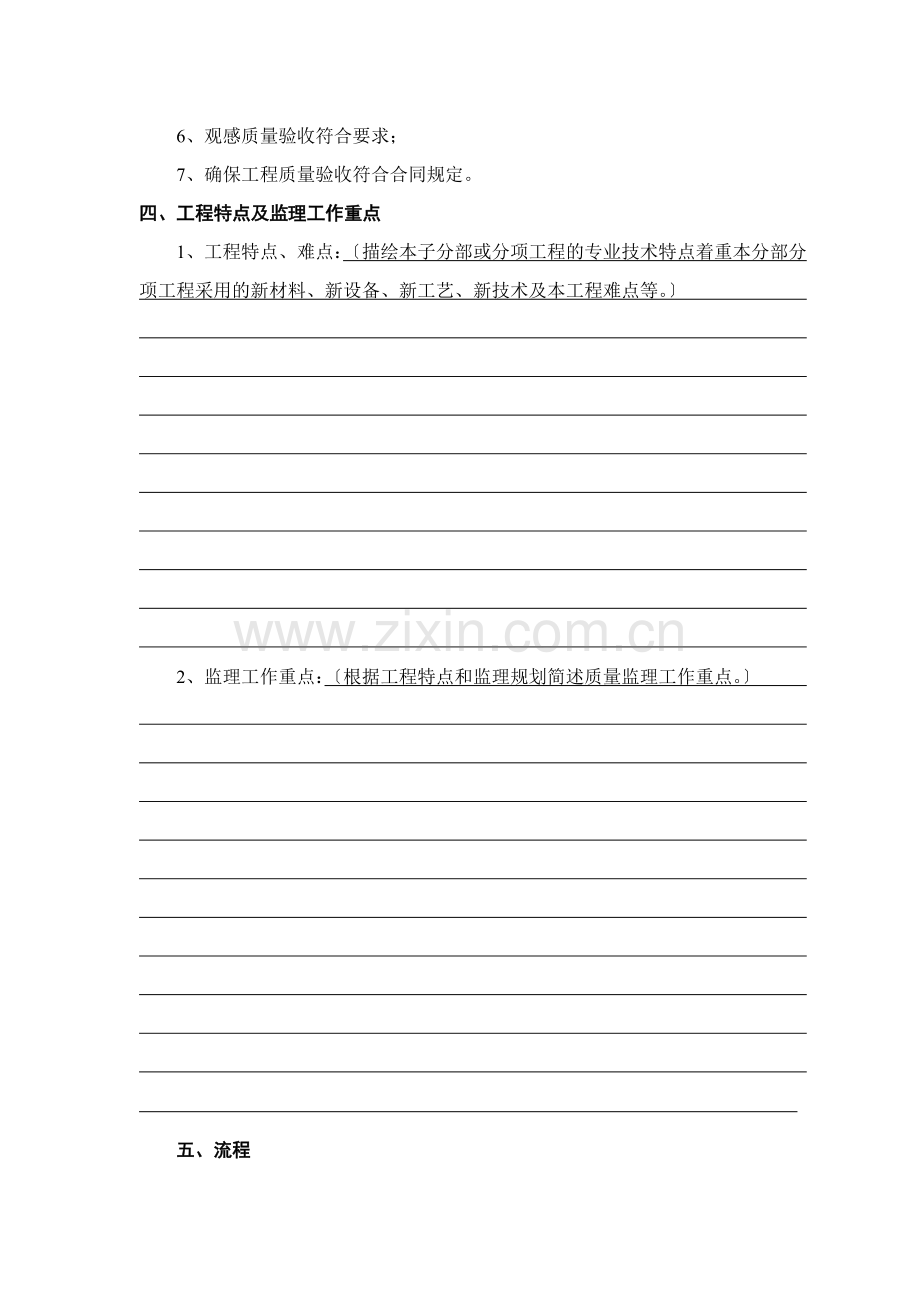

四、工程特点及监理工作重点
1、工程特点、难点：〔描绘本子分部或分项工程的专业技术特点着重本分部分项工程采用的新材料、新设备、新工艺、新技术及本工程难点等。〕

2、监理工作重点：〔根据工程特点和监理规划简述质量监理工作重点。〕

五、流程

六、地下防水工程施工质量过程控制要点监理细那么
1、地下工程防水混凝土施工质量监理要点
〔1〕地下工程防水混凝土施工准备阶段监理要点
1〕一般规定
①防水混凝土应通过调整配合比掺加外加剂、掺合料配制而成抗渗等级不得小于P6。
②防水混凝土的施工配合比应通过试验确定抗渗等级应比设计要求进步一级〔0.2MPa〕
2〕材料监理要点
①防水混凝土使用的水泥应符合以下规定：
A、水泥的强度等级不应低于32.5级；
B、在不受侵蚀性介质和冻融作用时宜采用普通硅酸盐水泥、硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、矿渣硅酸盐水泥使用矿渣硅酸盐水泥时必须掺用高效减水剂；
C、在受侵蚀性介质作用时应按介质的性质选用相应的水泥；
②防水混凝土所用的砂、石应符合以下规定：
A、石子粒径不宜大于40mm泵送时其粒径应为输送径的1/4；吸水率不应大于1.5；不得使用碱活性骨料。其他要求应符合?普通混凝土用碎石或卵石质量及检验?〔JGJ53-92〕的规定。
B、砂宜采用中砂其要求应符合?普通混凝土用砂质量及检验?〔JGJ52-92〕。
③拌制混凝土所用的水应符合?混凝土拌合用水?〔JGJ63-〕的规定。
④防水混凝土可根据工程需要掺入减水剂、膨胀剂、防水剂、实剂、引气剂、复合型外加剂等外加剂其品种和掺量应经试验确定。所有外加剂应符合或行业一等品及以上的质量要求。
⑤防水混凝土可掺入一定数量的粉煤灰、磨细矿渣粉、硅粉等。粉煤灰的级别不应低于二级掺量不宜大于20；硅粉掺量不应大于3；其他掺和料的掺量应经过试验确定。
⑥混凝土可根据工程抗裂需要掺入钢纤维或合成纤维。
⑦每m3防水混凝土中各类材料的总碱数〔Na2O当量〕不得大于3kg.
3〕防水混凝土的配合比应符合以下规定
①水泥用量不得少于320kg/m3；掺有活性掺和料时水泥用量不得少于280kg/m2；
②砂率宜为35~40泵送时可增至45；
③灰砂比宜为1：1.5~1：2.5；
④水灰比不得大于0.55；
⑤普通防水混凝土坍落度不宜大于50mm防水混凝土采用预拌混凝土时入泵坍落度宜控制在120±20mm入泵前坍落度每小时损失值不应大于30mm坍落度总损失值不应大于60mm；防水砼采用商品砼〔预拌砼时〕入泵坍落度宜控制在120~160mm；
⑥掺加引气剂或引气型减水剂时混凝土含气量应控制在3~5；
⑦防水混凝土采用预拌混凝土时缓凝时间宜为6~8h。
〔2〕地下防水砼 施工过程质量控制监理要点
1〕防水砼拌合物在运输后如离析必须进展二次搅拌。坍落度损失后不能满足施工要求时应参加原水灰比的水泥浆或二次掺加减水剂进展搅拌严禁直接加水。
2)防水混凝土必须采用高频机械振捣实振捣时间宜为10~30s。以混凝土泛浆和不冒气泡为准应防止漏振、欠振和超振。
3〕防水混凝土应连续浇筑宜少留施工缝。当留设施工缝时应遵守以下规定：
①墙体程度施工缝不应留在剪力与弯矩处或底板与侧墙的交接处应留在高出底板外表不小于300mm的墙体上。拱〔板〕墙结合的程度施工缝宜留在拱〔板〕墙接缝线以下150~300mm处。墙体有预留孔洞时施工缝距孔洞边缘不应小于300mm；
②垂直施工缝应避开地下水和裂隙水较多的地段并宜与变形缝相结合。
4〕施工缝的施工应符合以下规定：
①程度施工缝浇灌混凝土前应将其外表浮浆和杂物去除先铺净浆再铺30~50mm厚的1:1水泥砂浆或涂刷混凝土界面处理剂并及时浇灌混凝土；
②垂直施工缝浇灌混凝土前应将其外表清理干净并涂刷水泥净浆或混凝土界面处理剂并及时浇灌混凝土；
③选用的雨水膨胀止水条应具有膨胀性能其7d的膨胀率不应大于最终膨胀率的60；
2、地下工程水泥砂浆施工质量监理要点
〔1〕地下工程水泥砂浆施工准备阶段监理要点
1〕一般规定
①水泥砂浆防水层包括普通水泥砂浆、聚合物水泥防水砂浆、掺外加剂或掺合料防水砂浆等宜采用多层抹压法施工。
②水泥砂浆防水层可用于构造主体的迎水面或背水面。
③水泥砂浆防水层应在根底垫层初支护、围护构造及内衬构造验收合格前方可施工。
2〕材料
①水泥砂浆防水层所用的材料应符合以下规定：
A、应采用强度等级不低于32.5Mpa的普通硅酸盐水泥、硅酸盐水泥、特种水泥严禁适用过或受潮结块水泥；
B、砂宜采用中砂含泥量不大于1硫化物和硫酸盐含量不大于1；
C、拌制水泥砂浆所用的水应符合?混凝土拌合用水?〔JGJ63-〕的规定。
D、聚合物乳胶：外观应无颗粒、异物和凝固物固体含量应大于35。宜选用专用；
E、外加剂的技术性能应符合或行业一等品以上的质量要求
②水泥砂浆防水层宜掺入外加剂、掺合料、聚合物等进展改性。
〔2〕地下工程水泥砂浆施工过程监理要点
①基层外表应平整、坚实、粗糙、清洁并充分潮湿无积水。
②基层外表的孔洞、缝隙、应用与防水层一样的砂浆堵塞抹平。
③施工前应将预埋件、穿墙预留凹槽内嵌封材料后再施工防水砂浆层。
④普通水泥砂浆防水层的配合比见下表
普通水泥砂浆防水层的配合比
名称
配合比〔质量比〕
水灰比
适用范围
水泥
砂
水泥浆
1

0.55~0.60
水泥砂浆防水层的第一层
水泥浆
1

0.37~0.40
水泥砂浆防水层的第三、五层
水泥砂浆
1
1.5~2.0
0.40~0.50
水泥砂浆防水层的第二、四层
掺外加剂、掺合料、聚合物等防水砂浆的配合比和施工应符合所掺材料的规定其中聚合物砂浆的用水量应包括乳液中的含水量。
⑤水泥砂浆防水层应分层铺抹或喷射铺抹时应压实、抹平最后一层外表应提浆压光。
⑥聚合物水泥砂浆拌合后应在1h内用完且施工中不得任意加水。
⑦水泥砂浆防水层各层应严贴合每层宜连续施工；如必须留槎时采用阶梯坡形槎但离阴角处不得小于200mm；接槎应依层次顺序操作层层搭接严。
⑧水泥砂浆防水层不宜在雨天或5级以上大风中施工冬季施工时气温不应低于5℃且基层外表温度应保持0℃以上夏季施工时不应在35℃以上或烈日照射下施工。
⑨普通水泥砂浆防水层终凝后应及时进展养护养护温度不宜低于5℃养护时间不得少于14d养护间应保持潮湿。
聚合物水泥砂浆防水层未到达硬化状态时不得浇水养护或直承受雨水冲刷硬化后应采用干湿交替的养护。在潮湿环境中可在自然条件下养护。
使用特种水泥、外加剂、掺合料的防水砂浆养护应按条件有关规定执行。
⑩水泥砂浆防水层的施工质量检验数量应按施工面积每100m2抽查1处每处10m2且不得少于3处。
3、地下工程卷材防水层施工质量监理要点
〔1〕地下工程卷材防水层施工准备阶段监理要点
1〕一般规定
①卷材防水层适用于受侵蚀性介质作用或受振动作用的地下工程。
②卷材防水层应铺设在混凝土构造主体的迎水面上。
③卷材防水层用于建筑物地下室应铺设在构造主体底板垫层至墙体顶端的基面上在外围形成封闭的防水层。
2〕材料
①卷材防水层应选用高聚合物改性沥青类或合成高分子类防水卷材并符合以下规定：
A、卷材外观质量、品种规格应符合现行或行业；
B、卷材及其胶粘剂应具有良好的耐水性、耐久性、耐刺穿性、耐腐蚀性和耐菌性；
C、高聚物改性沥青防水卷材的主要物理性能应符合下表要求
高聚物改性沥青防水卷材主要物理性能
工程
性能要求
聚酯毡胎体卷材
玻纤毡胎体卷材
聚乙烯胎体卷材
拉伸性能
拉力
≥800〔纵横向〕
≥500〔纵向〕
≥300〔横向〕
≥140〔纵向〕
≥120〔横向〕
拉力时延伸率〔〕
≥40〔纵横向〕
—
≥〔纵横向〕
低温顺度
≤－15
3mm厚r=15mm；4mm厚r=25mm；3s弯180°无裂纹
不透水性
压力0.3MPa保持时间30min不透水

D、合成高分子防水卷材的主要物理性能应符合下表
合成高分子防水卷材主要物理性能
工程
性能要求
硫化橡胶类
非硫化橡胶类
合成树脂类
纤维胎增强类
JL1
JL2
JF3
JS1
拉伸强度
≥8
≥7
≥5
≥8
≥8
断裂延长率
≥450
≥400
≥200
≥200
≥10
低温变折性
—45
—40
—20
—20
—20
不透水性
压力0.3Mpa保持时间30min不透水
②粘贴各类卷材必须采用与卷材材性相容的胶粘剂。
4、地下工程涂料防水层施工质量监理要点
〔1〕地下工程涂料防水层施工准备阶段监理要点
1〕涂料防水层适用于受侵蚀性介质或受振动作用的地下工程主体迎水面或背水面涂刷的涂料防水层。
2〕涂料防水层应采用反响型、水乳型、聚合物水泥防水涂料或水泥基、水泥基浸透结晶型防水涂料。
3〕防水涂料厚度适用应符合下表规定：
防水涂料厚度〔mm〕
防水等级
设防道数
有机涂料
无机涂料
反响型
水乳型
聚合物水泥
水泥基
水泥基浸透结晶型
1级
三道或三道以上设防
1.2~2.0
1.2~1.5
1.5~2.0
1.5~2.0
≥0.8
2级
二道设防
1.2~2.0
1.2~1.5
1.5~2.0
1.5~2.0
≥0.8
3级
一道设防
—
—
≥2.0
≥2.0
—
复合设防
—
—
≥1.5
≥1.5
—
4〕根据和设计要求审查涂料防水层的施工方案
5〕所选用的涂料防水层防水材料应有合格证和性能检测材料的品种、规格、性能等均应符合现行和设计要求。
6〕对进场的防水材料应按照要求进展见证现场取样送检不合格的材料不得在工程中使用。
〔2〕地下工程涂料防水层施工过程监理要点
1〕按照详细施工方案设计要求的材料及厚度确定涂料的施工工艺；涂料施工分层厚度以及涂刷间隔时间这是影响涂料成膜质量的关键这就要求施工方必须按不同类型意料的性能严格遵守操作规程精心施工。
2〕涂膜基层清理干净找平要求枯燥涂料涂刷前应先在基层面上涂一层与涂料相容的基层处理剂；
3〕天气条件：气候对涂料施工影响较大。因此选择无风无雨的好季节、好天气进展涂料防水层施工。
4〕涂料防水层施工顺序应遵循“先远后近先高后底先细部后大部先立面后平面〞的原那么以例涂膜质量及涂膜保护。
5〕涂膜应多遍完成涂刷应待前遍涂层枯燥成膜后进展。
6〕每遍涂刷时应交替改变涂层的涂刷方向同层涂膜的先后搭茬宽度宜为30~50mm。
7〕涂料防水层的施工缝〔甩槎〕应注意保护搭接缝宽度应大于100mm接涂前将甩槎外表处理干净；
8〕涂刷程序应先做转角处、穿墙道、变形缝等部位的涂料加强层后进展大面积涂刷。
9〕涂料防水层中铺贴胎体增强材料同层相邻的搭接宽度应大于100mm上下层接缝应错开1/3幅宽。
5、地下工程塑料板防水层施工质量监理控制要点
〔1〕塑料防水板防水层
①塑料板防水层适用于铺设在初支护与二次衬砌间的防水层。塑料防水板可选用乙烯—醋酸乙烯共聚物〔EVA〕、乙烯—共聚物沥青〔ECB〕、聚氯乙烯〔PVC〕、高度聚乙烯〔HDPE〕、低度聚乙烯〔LDPE〕类或其他性能相近的材料。
②塑料防水板应符合以下规定：
A、幅宽宜为2~4m；
B、厚度宜为1~2mm；
C、耐刺穿性好；
D、耐久性、耐水性、耐腐蚀性、耐菌性好；
E、塑料防水板物理力学性能应符合下表
塑料防水板物理力学性能
工程
拉伸强度〔Mpa〕
断裂延伸率〔〕
热处理时变化率〔〕
低温弯折性
抗渗性
指标
≥12
≥200
≤2.5
-20℃无裂纹
0.2Mpa24h不透水

③防水板应在初支护根本稳定并经历收合格后进展铺设。
④铺设防水板的基层宜平整、无锋利物。基层平整应符合以下公式的要求：
D/L=1/6~1/10
式中D——初支护基层相邻两凸面凹进去的深度；
L——初支护基层相邻两凸面间的间隔 。
⑤铺设防水板前应先铺缓冲层。缓冲层应用暗钉圈固定在基层上。
⑥铺设防水板时边铺边将其与暗钉圈焊接结实。两幅防水板的搭接宽度应为100mm搭接缝应为双焊缝单条焊缝的有效焊接宽度不应小于10mm焊接严不得焊焦焊穿。环向铺设时先拱后墙下部防水板应压住上部防水板。
⑦防水板的铺设应超前内衬混凝土的施工其间隔 宜为5~20mm并设临时挡板防止机械损伤和电火花灼伤防水板。
⑧内衬混凝土施工时应符合以下规定：
A、振捣棒不得直接接触防水板：
B、浇筑拱顶时应防止防水板绷紧。
⑨部分设置防水板防水层时其两侧应采取封闭措施。
⑩塑料板防水板的施工质量检验数量应按铺设面积每100m2抽查1处每处10m2但不少于3处。焊缝的检验应按焊缝数量抽查5每条焊缝为1处但不少于3处。
6、地下工程金属板防水层施工监理控制要点
〔1〕金属防水层适用于抗渗性能要求较高的地下工程。金属防水层所用的金属板和焊条的规格及材料性能应符合设计要求。
金属板的拼接应采用焊接拼接焊缝应严。竖向金属板的垂直接缝应互相错开。
〔2〕构造施工前在其内侧设置金属防水层时金属防水层应与围护构造内的钢筋焊牢或在金属防水层上焊接一定数量的锚固件。
金属板防水层应用临时支撑加固。
金属板防水层底板上应预留浇捣孔并应保证混凝土浇筑实待底板混凝土浇筑完后再补焊严。
〔3〕在构造外设置金属防水层时金属板应焊在混凝土或砌体的预埋件上金属防水层经焊缝检查合格后应将其与构造间的空隙用水泥砂浆灌实。
〔4〕金属板防水层如先焊成箱体再整体吊装就位应在其加设临时支撑防止箱体变形。
〔5〕金属板防水层应采取防锈措施。
〔6〕金属板防水层的施工质量检验数量应按铺设面积每10m2抽查1处每处1m2且不得少于3处。焊缝检验应按不同长度的焊缝各抽查5但均不得少于1条。长度小于500mm的焊缝每条检查1处；长度200~500mm的焊缝每条检查2处；长度大于2000mm的焊缝每条检查3处。
7、地下工程混凝土构造细部构造施工监理要点
〔1〕变形缝
①一般规定
A、变形缝应满足封防水、适应变形、施工方便、维修容易等要求。
B、用于伸缩的变形缝宜不设或少设可根据不同的工程构造类别及工程地质情况采用导缝、加强带、后浇带等替代措施。
C、变形缝处混凝土构造的厚度不应小于300mm。
②材料
A、橡胶止水带的外观质量、尺寸偏向、物理性能应符合?橡胶止水带?〔HG2288-92〕的规定。
钢边橡胶止水带的物理性能应符合下表规定
工程
硬度〔邵氏A〕
拉伸伸长率〔MPa〕
扯断伸长率〔〕
压缩永久变形〔70℃×24h〕
扯裂强度〔N/mm〕
热老化性能〔70℃×168h〕
拉伸永久变形〔70℃×24h〕
橡胶与钢带粘合试验
破坏类型
粘合强度〔MPa〕
硬度〔邵氏A〕
拉伸伸长率〔MPa〕
扯断伸长率〔〕
性能指标
625
≥18.0
≥400
≤35
≥35
≤+8
≥16.2
≥320
≤20
橡胶破坏
≥6
B、遇水膨胀橡胶条的性能指标应符合下表
遇水膨胀橡胶封垫胶料物理性能
工程
性能要求
PZ-150
PZ-250
PZ-400
PZ-600
硬度〔邵尔A度〕
42±7
42±7
45±7
48±7
拉伸硬度〔MPa〕≥
3.5
3.5
3
3
扯断伸长率〔〕≥
450
450
350
350
体积膨胀倍率〔〕≥
150
250
400
600
反复浸水试验
拉伸硬度〔MPa〕≥
3
3
2
2
扯断伸长率〔〕≥
350
350
250
250
体积膨胀倍率〔〕≥
150
250
300
500
低温弯折〔—20℃×2h〕
无裂纹
无裂纹
无裂纹
无裂纹
防腐等级
到达与优于2级
C、嵌缝材料拉伸强度不应小于0.2Mpa伸长率应大于300拉伸—压缩循环性能的级别不应小于8020。
③施工
A、中埋式止水带施工应符合以下规定：
a)止水带埋设位置应准确其中间空心圆环应与变形缝的中心线重合；
b)止水带应妥善固定顶、底板内止水带应成盆状安设止水带宜采用专用钢筋套或扁钢固定。采用扁钢固定时止水带端部应先用扁钢夹紧并将扁钢与构造内钢筋焊牢。固定扁钢用的螺栓间距宜为500mm。
c)中埋式止水带先施工一侧混凝土时其端模应支撑结实严防漏浆；
d)止水带的接缝宜为一处应设在边墙较高位置上不得设在构造转角处接头宜采用热压焊；
e)中埋式止水带在转弯处宜采用直角专用配件并应作成圆弧形橡胶止水带的转角半径应不小于200mm钢边橡胶止水带应不小于300mm且转角半径应随止水带的宽度增大而相应加大。
B、安设于构造内侧的可卸式止水带施工时应符合以下要求：
a)所需配件应一次配齐；
b)转角处应做成45°折角；
c)转角处应增加紧固件的数量。
C、宜采用遇水膨胀橡胶与普通橡胶复合的复合型橡胶条、中间夹有钢丝或纤维织物的遇水膨胀橡胶条、中空圆环型遇水膨胀橡胶条。当采用遇水膨胀橡胶条时应采用有效的固定措施防止止水条胀出缝外。
D、嵌缝材料嵌填施工时应符合以下要求：
a)嵌缝内两侧应平整、清洁、无渗水并涂刷与嵌缝材料相容的基层处理剂；
b)嵌缝时应先设置与嵌缝材料隔离的背衬材料；
c)嵌缝应实与两侧粘结结实。
E、在缝上粘贴卷材或涂刷涂料前应在缝上设置隔离层而后再行施工。卷材防水层、涂料防水层的施工应符合前述内容的有关规定。
F、施工缝的防水施工应符合以下规定：
a)程度施工缝浇筑混凝土前应将其外表浮浆和杂物去除铺水泥砂浆或涂刷混凝土界面处理剂并及时浇筑混凝土；
b)垂直施工缝浇筑混凝土前应将其外表清理干净涂刷混凝土界面处理剂并及时浇筑混凝土；
c)施工缝采用遇水膨胀橡胶腻子止水条时应将止水条结实地安装在缝外表预溜槽内；
d)施工缝采用中埋止水带时应确保止水带位置准确、固定牢靠。
〔2〕后浇带
①后浇带应设在受力和变形较小的部位间距宜为30~60m宽度宜为700~1000mm；
②后浇带可做成平直缝构造主筋不宜在缝中断开如必须断开那么主筋搭接长度应大于45倍主筋直径并应按设计要求设附加钢筋。
③后浇带需超前止水时后浇带部位混凝土应部分加厚并增设外贴式或中埋式止水带；
④后浇带的施工应符合以下规定：
A、后浇带应在其两侧混凝土龄到达42d后再施工但高层建筑的后浇带应在构造顶板浇筑混凝土14d后进展；
B、后浇带的接缝处理应符合前述施工缝施工的有关规定；
C、后浇带混凝土施工前后浇带部位和外贴式止水带应予以保护严防落入杂物和损伤外贴式止水带；
D、后浇带应采用补偿收缩混凝土浇筑其强度等级不应低于两侧混凝土；
E、后浇带混凝土的养护时间不得少于28d。
〔3〕穿墙〔盒〕
①穿墙〔盒〕应在浇筑混凝土前预埋。
②穿墙与内墙角、凹凸部位的间隔 应大于250mm。
③构造变形或道伸缩量较小时穿墙可采用主直接埋入混凝土内的固定式防水法并应预留凹槽槽内用嵌缝材料嵌填实。
④构造变形或道伸缩量较大或有更换要求时应采用套式防水法套应加焊止水环。
⑤穿墙防水施工时应符合以下规定：
A、金属止水环应与主满焊实。采用套式穿墙防水构造时翼环与套应满焊实并在施工前将套内外表清理干净；
B、与的间距应大于300mm；
C、采用遇水膨胀止水圈的穿墙径宜小于50mm止水圈应用胶粘剂满粘固定于上并应涂缓胀剂。
①穿墙线较多时宜相对集中采用穿墙盒。穿墙盒的封口钢板应与墙上的预埋角钢焊严并从钢板上的预留浇筑孔注入改性沥青柔性封材料或细石混凝土处理；
②当工程有防护要求时穿墙除应采取有效防水措施外尚应采取措施满足防护要求。
③穿墙伸出外墙的部位应采取有效措施防止回填时将损坏。
〔4〕埋设件
①构造上的埋设件宜预埋。
②埋设件端部或预留孔〔槽〕底部的混凝土厚度不得小于250mm当厚度小于250mm时应采取部分加厚或其他防水措施。
③预留孔〔槽〕内的防水层宜与孔〔槽〕外的构造防水层保持连续。
〔5〕预留通道接头
①预留通道接缝处的沉降差值不得大于30mm。
②预留通道接头应采取复合防水构造形式。
③预留通道接头的防水施工应符合以下规定：
A、中埋式止水带、遇水膨胀橡胶条、嵌缝材料、可卸式止水带的施工应符合前述变形缝的有关规定；
B、预留通道先施工部位的混凝土、中埋式止水带、与防水相关的预埋件等应及时保护。
8、地下连续墙防水施工质量过程监理控制要点
〔1〕地下连续墙应根据工程要求和施工条件划分单元槽段应尽量减少槽段数量。墙体幅间接缝应避开拐角部位。
〔2〕地下连续墙用做构造主体墙体时应符合以下规定：
①不宜用做防水等级为一级的地下工程墙体；
②墙的厚度宜大于600mm；
③选择适宜的泥浆配合比或降低地下水位等措施以防止塌方。挖槽间泥浆面必须高于地下水位500mm以上遇有地下水含盐或受化学污染时应采取措施不得影响泥浆性能指标；
④墙面垂直度的允许偏向应小于墙深的1/250；墙面部分突出不应大于100mm
⑤浇筑混凝土前必须清槽、置换泥浆和去除沉渣沉渣厚度不应大于100mm并将接缝面的泥土、杂物用专用刷壁器清刷干净；
⑥钢筋笼浸泡泥浆时间不应超过10h。钢筋保护层厚度不应小于70mm；
⑦幅间接缝方式应优先选用工字钢或十字钢板接头并应符合设计要求。使用的锁口应能承受混凝土灌注时的侧压力灌注混凝土时不得位移和发生混凝土绕现象；
⑧混凝土用的水泥强度等级不应低于32.5Mpa水泥用量不应少于370kg/m3采用碎石时不应小于400kg/m3水灰比应小于0.6坍落度应为200±20mm石子粒径不宜大于导直径的1/8。浇筑导埋入混凝土深度宜为1.5~6m在槽段端部的浇筑导与端部的间隔 宜为1~1.5m混凝土浇筑必须连续进展。冬季施工时应采取保温措施墙顶混凝土未到达设计强度50时不得受冻；
⑨支撑的预埋件应设置止水片或遇水膨胀腻子条支撑部位及墙体的裂缝、孔洞等缺陷应采用防水砂浆及时修补。墙体隔墙接缝如有渗漏应采用注浆、嵌缝弹性封材料等进展防水处理并做引排措施；
⑩底板混凝土到达设计强度前方可停顿降水并应将降水井封堵实；
⑾墙体与工程顶板、底板、中楼板的连接处均应凿毛清洗干净并宜设置1~2道遇水膨胀止水条其接驳器处宜喷涂水泥基浸透结晶型防水涂料或涂抹聚合物水泥防水砂浆。
〔3〕设置地下连续墙与内衬构成的复合式衬砌应符合以下规定：
①用作防水等级为一、二级的工程；
②墙体施工应按设计规定对墙面凿毛与清洗必要时施作水泥砂浆防水层或涂料防水板‘
③当地下连续墙与内衬间夹有塑料防水板的复合式衬砌时应根据排水情况选用相应的缓冲层和塑料防水板.
④内衬墙应采用防水混凝土浇筑其缝应与地下连续墙墙缝互相错开。施工缝、变形缝、导缝的防水措施应按规定选用。其施工要求应符合本章有关规定。
〔4〕地下连续墙墙体内侧采用水泥砂浆防水层、卷材防水层、涂料防水层或塑料板防水层时应分别按本章前述有关规定执行。
〔5〕单元槽段接头不宜设在拐角处；采用复合式衬垫时内外墙接头宜互相错开。
〔6〕地下连续墙与内衬构造连接处应凿毛并处理干净必要时应做特殊防水处理。
〔7〕地下连续墙的施工质量检查数量应按连续墙每10个槽段抽查1处。每处为1个槽段。且不得少于3处。
七、地下防水工程施工质量检验与验收
地下防水混凝土工程的检验与验收
执行?地下防水工程质量验收?〔GB50208-2002〕
地下工程防水等级
防水等级

1级
不允许渗水构造外表无湿渍
2级
不允许漏水、构造外表可有少量湿渍
工业与民用建筑：湿渍总外表积不大于总防水面积1/‰单个湿渍面积不大于0.1m2任意100m2防水面积不超过1处。
其他地下工程：湿渍总面积不大于总防水面积的6‰单个湿渍面积不大于0.2 m2任意100 m2防水面积不得超过4处。
3级
有少许漏水点不得有线流或漏泥浆
单个湿渍面积不大于0.3m2单个漏水点的漏水量不大于2.5L/d任意100 m2防水面积不超过7处。
4级
有漏水点不得有线流和漏泥砂
整个工程平均漏水量不大于2L/ m2·d任意100 m2防水面积的平均漏水量不大于4L/ m2·d。
1、地下防水混凝土工程的检验与验收监理控制要点
〔1〕地下工程防水混凝土施工质量主控工程
①防水混凝土的原材料、配合比及坍落度必须符合设计要求。检验：检查出厂合格证、质量检验、计量措施和现场抽样试验。
②防水混凝土的抗压强度和抗渗压力必须符合设计要求。
检验：检查混凝土抗压、抗渗试验。
③防水混凝土的变形缝、施工缝、后浇带、穿墙道、埋设件等设置和构造均需符合设计要求严禁有渗漏。
检查：观察检查和检查隐蔽工程验收记录
〔2〕地下工程防水混凝土施工质量一般控制工程
①防水混凝土构造外表应坚实、平整不得有露筋、蜂窝等缺陷；埋设件位置应正确。
检验：观察和尺量检查。
②防水混凝土构造外表的裂缝宽度不应大于0.2mm并不得贯穿。
检验：用刻度放大镜检查。
③防水混凝土构造厚度不应小于250mm其允许偏向为+15—10mm；迎水面钢筋保护层厚度不应小于50mm其允许偏向为±10mm。
检验：尺量检查和检查隐蔽工程验收记录。
2、地下工程水泥砂浆防水层施工质量检验与验收监理控制要点
〔1〕地下工程防水砂浆防水层施工质量主控工程
①水泥砂浆防水层的原材料及配合比必须符合设计要求。
检验：检查出厂合格证、质量检验、计量措施和现场抽样试验。
②水泥砂浆防水层各层之间必须结合结实无空鼓现象。
检验：观察和用小锤轻击检查。
〔2〕地下工程防水砂浆防水层施工质量一般控制工程。
①水泥砂浆防水层外表应实、平整不得有裂纹、起砂、麻面等缺陷；阴角处应做成圆弧状。
检验：观察检查。
②水泥砂浆防水层施工缝留槎位置应正确接槎应按层次顺序操作层层搭接严。
检验：观察检查和隐蔽工程验收记录。
③水泥砂浆防水层的平均厚度应符合设计要求最小厚度不得小于设计值的85。
检验：观察和尺量检查。
3、地下工程卷材防水层施工质量检验与验收监理控制要点
卷材防水层的施工质量检验数量应按铺设面积每100m2抽查1处每处10m2且不得少于3处。
〔1〕卷材防水层施工质量主控工程
①卷材防水层所用卷材及主要配套材料必须符合设计要求。
检验：检查出厂合格证、质量检验和现场抽样试验。
②卷材防水层及其转角处、变形缝、穿墙道等细部作法均须符合设计要求。
检验：观察检查和检查隐蔽工程验收记录。
〔2〕卷材防水层施工质量一般工程
①卷材防水层的基层应结实基面应干净、平整不得有空鼓、松动、起砂和脱皮现象；基层阴角处应做成圆弧形。
检验：观察检查和检查隐蔽工程验收记录。
②卷材防水层的塔接缝应粘〔焊〕结结实封严不得有皱折、翘边和鼓泡等缺陷。
检验：观察检查。
③侧墙卷材防水层的保护层与防水层应粘结结实结合严厚度均匀一致。
检验：观察检查。
④卷材塔接宽度的允许偏向为—10mm。
检验：观察和尺量检查。
4、地下工程涂料防水层施工质量检验与验收监理控制要点
涂料防水层的施工质量检验数量应按涂层面积每100m2抽查1处每处10 m2且不得少于3处。
〔1〕涂料防水层施工质量主控工程
①涂料防水层所用材料及配合比必须符合设计要求。
检验：检查出厂合格证、质量检验、计量措施和现场抽样试验。
②涂料防水层及其转角处、变形缝、穿墙道等细部做法均须符合设计要求。
检验：观察检查和检查隐蔽工程验收记录。
〔2〕涂料防水层施工质量一般工程
①涂料防水层的基层应结实基面应干净、平整不得有空鼓、松动、起砂和脱皮现象；基层阴角处应作成圆弧形。
检验：观察检查和检查隐蔽工程验收记录。
②涂料防水层应与基层粘结结实外表平整、涂刷均匀、不得有流淌、皱折、鼓泡、露胎体和翘边等缺陷。
检验：观察检查。
③涂料防水层的平均厚度应符合设计要求最小厚度不得小于设计厚度的80。
检验：针测法或割取20mm×20mm实样用卡尺测量。
④侧墙涂料防水层的保护层与防水层粘结结实结合严厚度均匀一致。
检验：观察检查。
5、地下工程塑料板防水层施工质量检验与验收监理控制要点
塑料板防水层〔适用于铺设在初支护与二次衬砌间的塑料防水板：简称塑料板〕
塑料板防水层的施工质量检验数量应按铺贴面积每100m2抽查1处每处10 m2且不得少于3处。焊缝的检验应按焊缝数量抽查5每条焊缝为1处但不少于3处。
〔1〕塑料板防水层施工质量主控工程
①防水层所用塑料板及配套材料必须符合设计要求。
检验：检查出厂合格证、质量检验和现场抽样试验。
②塑料板的搭接缝必须采用热风焊接不得有渗漏。
检验：双焊缝间空腔内充气检查。
〔2〕塑料板防水层施工质量一般工程
①塑料板防水层的基面应坚实、平整、圆顺无漏水现象；阴角处应做成圆弧形。
检验：观察和尺量检查。
②塑料板的铺设应平顺并与基层固定结实不得有下垂、绷紧和破损现象。
检验：观察检查。
③塑料板搭接宽度的允许偏向为—10mm。
检验：尺量检查。
6、地下工程金属板防水层施工质量检验与验收监理控制要点
金属板防水层的施工质量检验数量应按铺设面积每10m2抽查1处且不得少于3处。焊缝检验应按不同长度的焊缝各抽查5但均不得少于1条。长度少于500mm的焊缝每条抽查1处；长度500~2000mm的焊缝每条检查2处；长度大于2000mm的焊缝每条检查3处。
〔1〕金属板防水层施工质量主控工程
①金属防水层所采用的金属板材和焊条〔剂〕必须符合设计要求。
检验：检查出厂合格证或质量检验和现场抽样试验。
②焊工必须经考试合格并获得相应的执业书。
检查：检查焊工执业书和考核日。
〔2〕金属板防水层施工质量一般工程
①金属板外表不得有明显凹面和损伤。
检验：观察检查。
②焊缝不得有裂纹、未熔合、夹渣、焊瘤、咬边、烧穿、弧坑、针状气孔等缺陷。
检验：观察检查和无损检验。
③焊缝的焊波应均匀焊渣和飞溅物应去除干净；保护涂层不得有漏涂、脱皮和反锈现象。
检验：观察检查。
7、地下防水混凝土构造细部构造施工质量检验与验收监理控制要点
防水混凝土构造细部构造的施工质量检验应按全数检查。
〔1〕防水混凝土构造细
