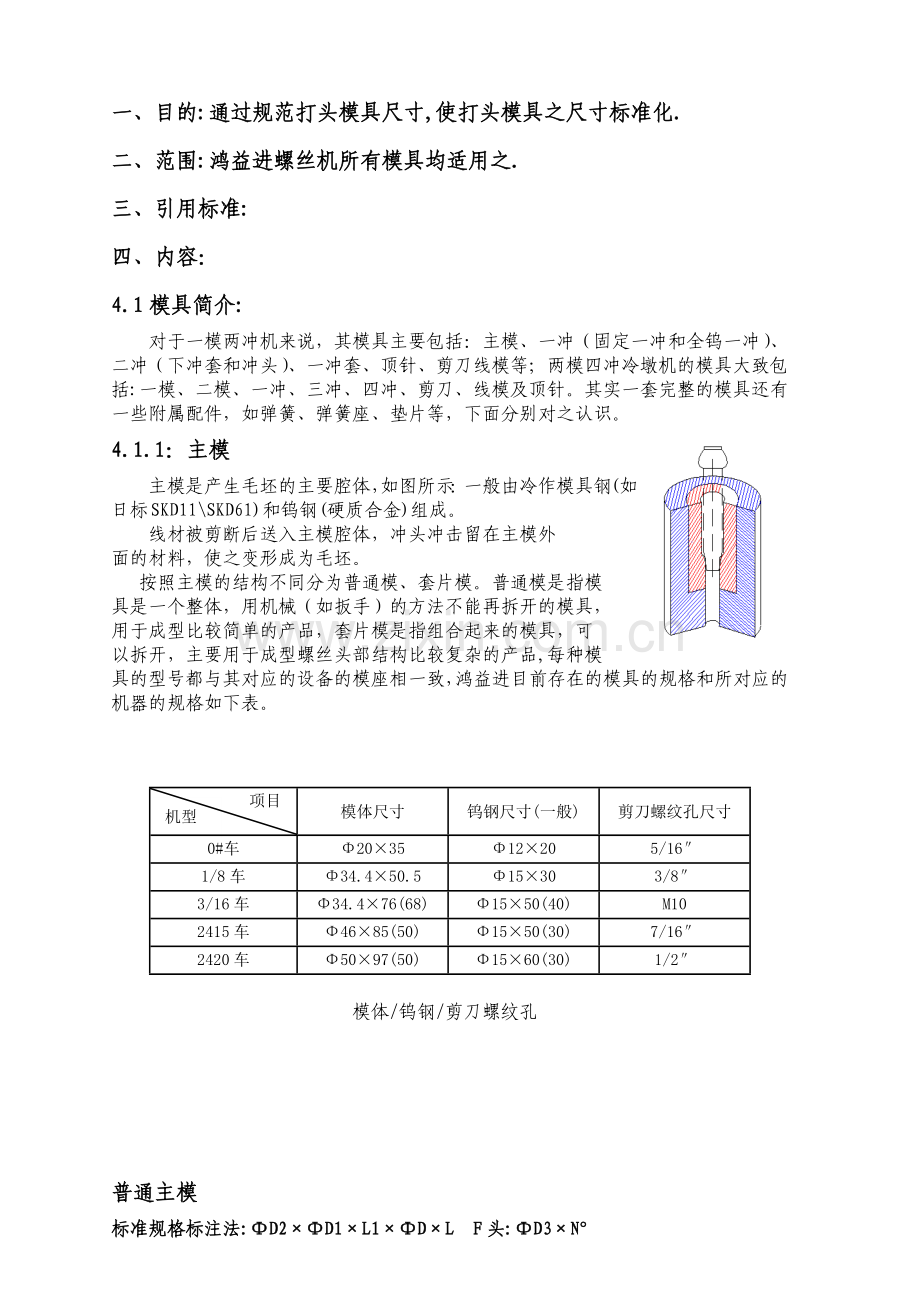

一、目的:通过规范打头模具尺寸,使打头模具之尺寸标准化.
二、范围:鸿益进螺丝机所有模具均适用之.
三、引用标准:
四、内容：
4.1模具简介:
对于一模两冲机来说，其模具主要包括：主模、一冲（固定一冲和全钨一冲）、二冲（下冲套和冲头）、一冲套、顶针、剪刀线模等；两模四冲冷墩机的模具大致包括:一模、二模、一冲、三冲、四冲、剪刀、线模及顶针。其实一套完整的模具还有一些附属配件，如弹簧、弹簧座、垫片等，下面分别对之认识。
4.1.1：主模
主模是产生毛坯的主要腔体，如图所示：一般由冷作模具钢(如日标SKD11\SKD61)和钨钢(硬质合金)组成。
线材被剪断后送入主模腔体，冲头冲击留在主模外
面的材料，使之变形成为毛坯。
按照主模的结构不同分为普通模、套片模。普通模是指模
具是一个整体，用机械（如扳手）的方法不能再拆开的模具，
用于成型比较简单的产品，套片模是指组合起来的模具，可
以拆开，主要用于成型螺丝头部结构比较复杂的产品,每种模
具的型号都与其对应的设备的模座相一致，鸿益进目前存在的模具的规格和所对应的机器的规格如下表。

机型
项目
模体尺寸
钨钢尺寸(一般)
剪刀螺纹孔尺寸
0#车
Φ20×35
Φ12×20
5/16″
1/8车
Φ34.4×50.5
Φ15×30
3/8″
3/16车
Φ34.4×76(68)
Φ15×50(40)
M10
2415车
Φ46×85(50)
Φ15×50(30)
7/16″
2420车
Φ50×97(50)
Φ15×60(30)
1/2″

模体/钨钢/剪刀螺纹孔

普通主模
标准规格标注法:ΦD2×ΦD1×L1×ΦD×L F头:ΦD3×N°

项目
机型
L
L1
L2
ΦD
ΦD1
ΦD2
ΦD3
N°
0#车
35
20
/
20
12
/
/
/
1/8车
50.5
30
/
34.4
15
/
/
/
3/16车
76(68)
40
/
34.4
15
/
/
/

套片主模

注:模体的总长(L)=套片厚度+模芯总长

标准规格标注法:模壳、模芯、套片

项目
机型
L
ΦD
0#车
35
20
1/8车
50.5
34.4
3/16车
76(68)
34.4

套片
标准规格标注法:ΦD(MAX)×N°×ΦD1×H

项目
机型
H
ΦD
ΦD1
N°
H=5.0以下
H=5.0以上(含)
0#车
/

12/15/18
/
7°
5°
1/8车
/
/
3/16车
/
/

模芯
标准规格标准注法: ΦD3XΦD2XL F头: ΦD4XN°

项目
机型
L
L1
L2
ΦD
ΦD1
ΦD2
ΦD3
ΦD3
N°
0#车
35-套片厚
/
20
12
/
12
/
/
/
1/8车
50．5-套片厚
15
30
25
20
15
/
/
/
3/16车
76(68) -套片厚
22(20)
40
25
20
15
/
/
/

4.1.2上冲：
上冲主要用来完成毛坯头部的初步成型，为头部最终成型做准备。
按照结构分为整体式与活动式，也是由
冷作模具钢与钨钢组成.
整体式
标准规格标注法:ΦD3×ΦD×L 头型

项目
机型
L
L1
L2
ΦD
ΦD1
ΦD2
ΦD3
0#车
45
25
10
18
13
8
/
1/8车
52
30
15
25
16
10
/
3/16车
70
45
15
31
19.5
12
/
2415
70
45
15
31
19.5
12
/
2420
70
45
20
31
19.5
15
/

全钨上冲

标准规格标注法:ΦD3×ΦD1/ΦD×L×L1

项目
机型
L
L1
L2
ΦD
ΦD1
ΦD2
ΦD3
0#车
30
5
5
13
12
/
/
1/8车
40
5
5
16
15
/
/
3/16车
40
5
5
20
19
/
/
2415车
40
5
5
20
19
/
/
2420车
40
5
5
20
19
/
/

上冲套

标准规格标注法: L×ΦD1×ΦD2×ΦD3

项目
机型
L
L1
L2
ΦD
ΦD1
ΦD2
ΦD3
M
0#车
45
12
12
22
18
13.5
12
M4
1/8车
52
15
15
28
25
18.5
15
M6
3/16车
70
17
17
34
31
20.5
19
M6
2415
70
17
17
34
31
20.5
19
M6
2420
70
17
17
34
31
20.5
19
M6

4.1.3下冲套：
下冲套是用来固定冲头或冲针、冲棒等用的，与相应的冲头、冲针等配合在一起共同完成毛坯的头部形状（如盘头、F头、六角头等），下冲套一般也是由冷作模具钢材料制作。

标准规格标注法:ΦD2

项目
机型
L
L1
L2
ΦD
ΦD1
ΦD2
ΦD3
0#车
45
24.8
12
22
18
/
6
1/8车
52
24.8
15
28
25
/
7
3/16车
70
24.8
18
34
31
/
8
2415
70
24.8
18
34
31
/
8
2420
70
24.8
18
34
31
/
8

圆孔下冲套

标准规格标注法:ΦD5×ΦD2×L2

项目
机型
L
L1
L2
L3
ΦD
ΦD1
ΦD2
ΦD3
ΦD4
ΦD5
0#车
45
12
12
20
22
18
12
13
/
/
1/8车
52
15
15
27
28
25
15
16
/
/
3/16车
70
18
15
45
34
31
15
19.5
/
/
2415
70
18
15
45
34
31
15
19.5
/
/
2420
70
18
15
45
34
31
15
19.5
/
/

六角下冲套

标准规格标注法:HEX×ΦD2×L2

项目
机型
L
L1
L2
L3
ΦD
ΦD1
ΦD2
ΦD3
ΦD4
HEX
0#车
45
12
12
20
22
18
12
13
/
/
1/8车
52
15
15
27
28
25
15
16
/
/
3/16车
70
18
15
45
34
31
15
19.5
/
/
2415
70
18
15
45
34
31
15
19.5
/
/
2420
70
18
15
45
34
31
15
19.5
/
/

4.1.4线模

标准规格标注法:ΦD2×D×L

项目
机型
L
L1
ΦD
ΦD1
ΦD2
0#车
25
10
13.5
8
/
1/8车
30
15
15
10
/
3/16车
30
15
19
12
/
2415
40
15
19
12
/
2420
40
20
28
15
/
4.1.5剪刀标准规格

标注法：ΦD×H×W×L 攻牙M

项目
机型
D
L
L1
L2
W
H
M
W1
L3
0#车
/
42
/
10.5
24
6
5/16″
10
10
1/8车
/
60
/
12.7
30
8
3/8″
12
12
3/16车
/
65
/
12.7
32
9
M10
12
12
2415
/
80
51
14.5
32
9.5
7/16″
13
13
2420
/
88
55
18
38
12
1/2″
15
15
4.1.6 主模顶针

标准规格标注法:ΦD2

项目
机型
L
L2
ΦD2
ΦD3
0#车
35
5
/
/
1/8车
50.5
5
/
/
3/16车
76(68)
5
/
/
2415车
85(50)
5
/
/
2420车
97(50)
5
/
/

注：以上是我们最常用的主要的模具配件，在我们的生产中，根据产品的不同，相关的模具、模芯、冲套、冲针的形状不尽一致，因此有些模具目前无法标准化，随着我司生产规模的不断扩大以及品质要求和技术水平的不断提高，此方面的标准化工作会日趋完善。

五、标准的起草及会签
5.1、标准起草人: 苏柏权 张红军
