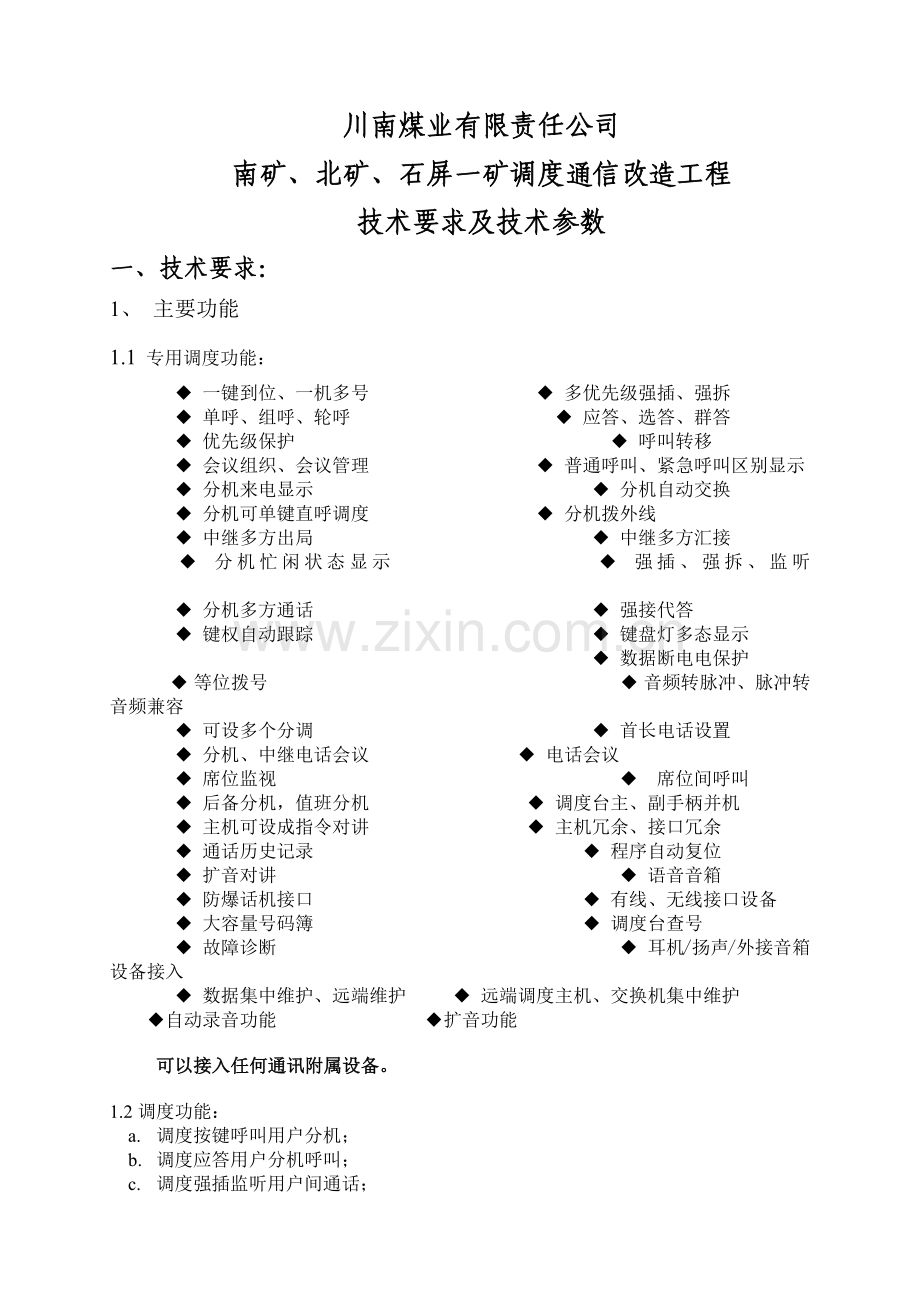

川南煤业有限责任公司
南矿、北矿、石屏一矿调度通信改造工程
技术要求及技术参数
一、技术要求：
1、 主要功能
1.1 专用调度功能：
◆ 一键到位、一机多号 ◆ 多优先级强插、强拆
◆ 单呼、组呼、轮呼 ◆ 应答、选答、群答
◆ 优先级保护 ◆ 呼叫转移
◆ 会议组织、会议管理 ◆ 普通呼叫、紧急呼叫区别显示
◆ 分机来电显示 ◆ 分机自动交换
◆ 分机可单键直呼调度 ◆ 分机拨外线
◆ 中继多方出局 ◆ 中继多方汇接
◆ 分机忙闲状态显示 ◆ 强插、强拆、监听
◆ 分机多方通话 ◆ 强接代答
◆ 键权自动跟踪 ◆ 键盘灯多态显示
◆ 数据断电电保护
◆ 等位拨号 ◆ 音频转脉冲、脉冲转音频兼容
◆ 可设多个分调 ◆ 首长电话设置
◆ 分机、中继电话会议 ◆ 电话会议
◆ 席位监视 ◆ 席位间呼叫
◆ 后备分机，值班分机 ◆ 调度台主、副手柄并机
◆ 主机可设成指令对讲 ◆ 主机冗余、接口冗余
◆ 通话历史记录 ◆ 程序自动复位
◆ 扩音对讲 ◆ 语音音箱
◆ 防爆话机接口 ◆ 有线、无线接口设备
◆ 大容量号码簿 ◆ 调度台查号
◆ 故障诊断 ◆ 耳机/扬声/外接音箱设备接入
◆ 数据集中维护、远端维护 ◆ 远端调度主机、交换机集中维护
◆自动录音功能 ◆扩音功能
可以接入任何通讯附属设备。
1.2调度功能：
a. 调度按键呼叫用户分机；
b. 调度应答用户分机呼叫；
c. 调度强插监听用户间通话；
d. 调度强拆用户间通话；
e. 调度与用户间的相互紧急呼叫；
f. 调度对用户的会议、扩音、录音、同播功能。

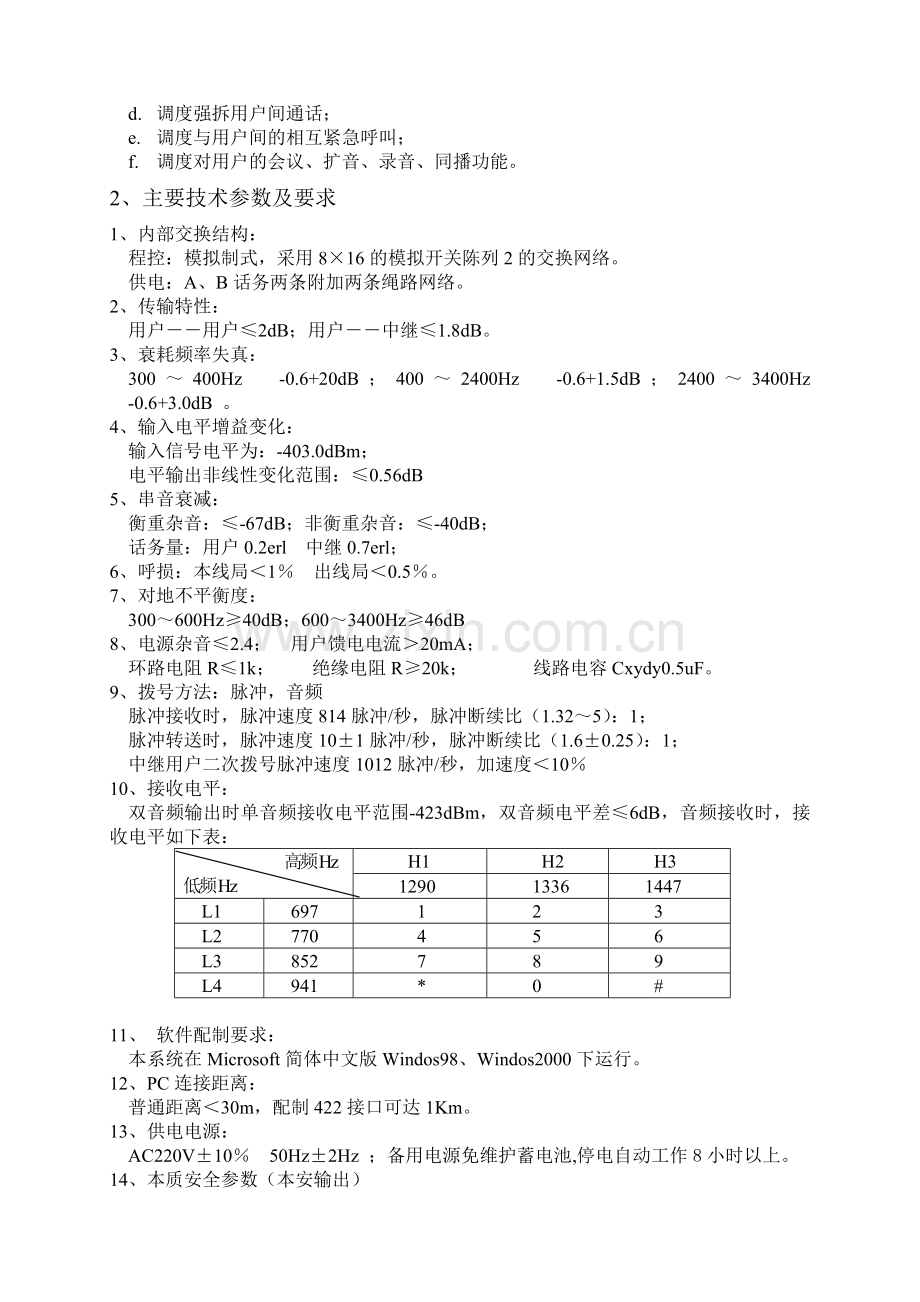

2、主要技术参数及要求
1、内部交换结构：
程控：模拟制式，采用8×16的模拟开关陈列2的交换网络。
供电：A、B话务两条附加两条绳路网络。
2、传输特性：
用户――用户≤2dB；用户――中继≤1.8dB。
3、衰耗频率失真：
300～400Hz -0.6+20dB；400～2400Hz -0.6+1.5dB；2400～3400Hz -0.6+3.0dB 。
4、输入电平增益变化：
输入信号电平为：-403.0dBm；
电平输出非线性变化范围：≤0.56dB
5、串音衰减：
衡重杂音：≤-67dB；非衡重杂音：≤-40dB；
话务量：用户0.2erl 中继0.7erl；
6、呼损：本线局＜1％ 出线局＜0.5％。
7、对地不平衡度：
300～600Hz≥40dB；600～3400Hz≥46dB
8、电源杂音≤2.4； 用户馈电电流＞20mA；
环路电阻R≤1k； 绝缘电阻R≥20k； 线路电容Cxydy0.5uF。
9、拨号方法：脉冲，音频
脉冲接收时，脉冲速度814脉冲/秒，脉冲断续比（1.32～5）：1；
脉冲转送时，脉冲速度10±1脉冲/秒，脉冲断续比（1.6±0.25）：1；
中继用户二次拨号脉冲速度1012脉冲/秒，加速度＜10％
10、接收电平：
双音频输出时单音频接收电平范围-423dBm，双音频电平差≤6dB，音频接收时，接收电平如下表：
高频Hz
低频Hz
H1
H2
H3
1290
1336
1447
L1
697
1
2
3
L2
770
4
5
6
L3
852
7
8
9
L4
941
*
0
#
11、 软件配制要求：
本系统在Microsoft简体中文版Windos98、Windos2000下运行。
12、PC连接距离：
普通距离＜30m，配制422接口可达1Km。
13、供电电源：
AC220V±10％ 50Hz±2Hz ；备用电源免维护蓄电池,停电自动工作8小时以上。
14、本质安全参数（本安输出）
a. 直流最大开路电压30V
b. 直流最大短路电流36mA
c. 铃流最大开路电压42V
d. 铃流最大短路电流30mA
e. 振铃频率42V 1200Hz或 45V 25Hz
f．调度机最大通讯距离大于10公里。
15、环境条件：0C0～40C0
16、相对温湿度≤80％
17、大气压力80～110Kpa
18、环境空气中不得有腐蚀性气体。
二、矿用调度机配置明细
1、南矿矿用调度机（128门）配置明细
南矿矿用调度机（128门）
名称
型号
单位
数量
备注
主机板（CPU）
块
2
双机热备
分机控制板
块
2
用户板（16用户）
块
9
环路中继板
块
1
（16外线）
总线板
块
1
数字二次开关电源
台
1
48v电源板
块
1
标准机柜
套
3
系统管理软件
套
1
来电显示板
块
1
可选用软件实现同等功能
分机控制板
块
2
200回线分线箱
套
1
防雷保安单元
单元
130
100AH免维护电瓶
套
1
调度键盘（触摸屏）
台
1
19寸
矿用电话耦合器
门
100
电话分线箱（10对）
台
5
电话录音板
套
1
扩音接口
块
1
调度电话
台
2
不间断免维护备用电源
套
1
停电自动工作8小时以上
组合工具
套
2
电源线、控制线、通讯线
批
1
交换机30m内
2、北矿矿用调度机（128门）配置明细
北矿矿用调度机（128门）
名称
型号
单位
数量
备注
主机板（CPU）
块
2
双机热备
用户板（16用户）
块
9
环路中继板
块
1
（16外线）
总线板
块
1
数字二次开关电源
台
1
48v电源板
块
1
标准机柜
套
3
系统管理软件
套
1
来电显示板
块
1
可选用软件实现同等功能
分机控制板
块
2
200回线分线箱
套
1
防雷保安单元
单元
130
100AH免维护电瓶
套
1
调度键盘（触摸屏）
台
1
19寸
矿用电话耦合器
门
100
电话分线箱（10对）
台
5
电话录音板
套
1
扩音接口
块
1
调度电话
台
2
不间断免维护备用电源
套
1
停电自动工作8小时以上
组合工具
套
2
电源线、控制线、通讯线
批
1
交换机30m内
3、石屏一矿矿用调度机（256门）配置明细
石屏一矿矿用调度机（256门）
名称
型号
单位
数量
备注
主机板（CPU）
块
2
双机热备
用户板（16用户）
块
16
环路中继板
块
2
（16外线）
总线板
块
2
数字二次开关电源
台
1
48v电源板
块
1
标准机柜
套
3
系统管理软件
套
1
来电显示板
块
1
可选用软件实现同等功能
分机控制板
块
2
260回线分线箱
套
1
防雷保安单元
单元
260
100AH免维护电瓶
套
1
调度键盘（触摸屏）
台
1
19寸
矿用电话耦合器
门
200
电话分线箱（10对）
台
10
电话录音板
套
2
扩音接口
块
1
调度电话
台
2
不间断免维护备用电源
套
1
停电自动工作8小时以上
组合工具
套
2
电源线、控制线、通讯线
批
1
交换机30m内
三、系统供货商应提供以下图纸及技术资料：
a、系统布置平面图
b、系统设备连接接线图
c、安装、操作、维护和使用说明书
d、系统防雷接地连接图
e、系统的设备清单（含单价），软/硬件及用户手册等
f、以上资料提供电子版二套及一套纸质文档
四、改造后达到的功能
1、达到的功能
（1）调度单键直呼用户
（2）调度强插用户
（3）调度强拆用户
（4）调度监听用户
（5）调度中继转接
（6）调度中继汇接
（7）调度多方通话
（8）调度会议
（9）调度广播群呼叫
（10）调度分组控制
（11）调度分级控制
（12）内/外线来电中文信息显示（主叫号码及主叫资料信息）
（13）来电信息语音自动播报
（14）当交换机出现故障时在5min内自动切换到备机工作
（15）重要机房等电话分机能实现一键拨通总机
五、其它
1、设备到矿后厂方应派出技术人员到矿免费对用户的操作、维护、检修、管理人员进行技术培训，并对现场设备指导安装、调试及操作等（三矿同时施工）。
2、保修期为投入正式运行验收后24个月，保修期结束后，供方应以优惠的价格提供所需的硬件，并长期免费对软进行升级。
3、交货时间：2010年12月10日；交货地点：四川省宜宾市筠连县巡司镇鲁班山南矿、北矿；四川省泸州市古蔺县石屏矿。
4、地面电话机可利用现有的电话机与新的调度机连接实现通讯。
5、井下防爆通讯可利用现有的电话机和线路与新的调度机连接实现通讯。
