安泰电厂四期工程施工组织设计.docx

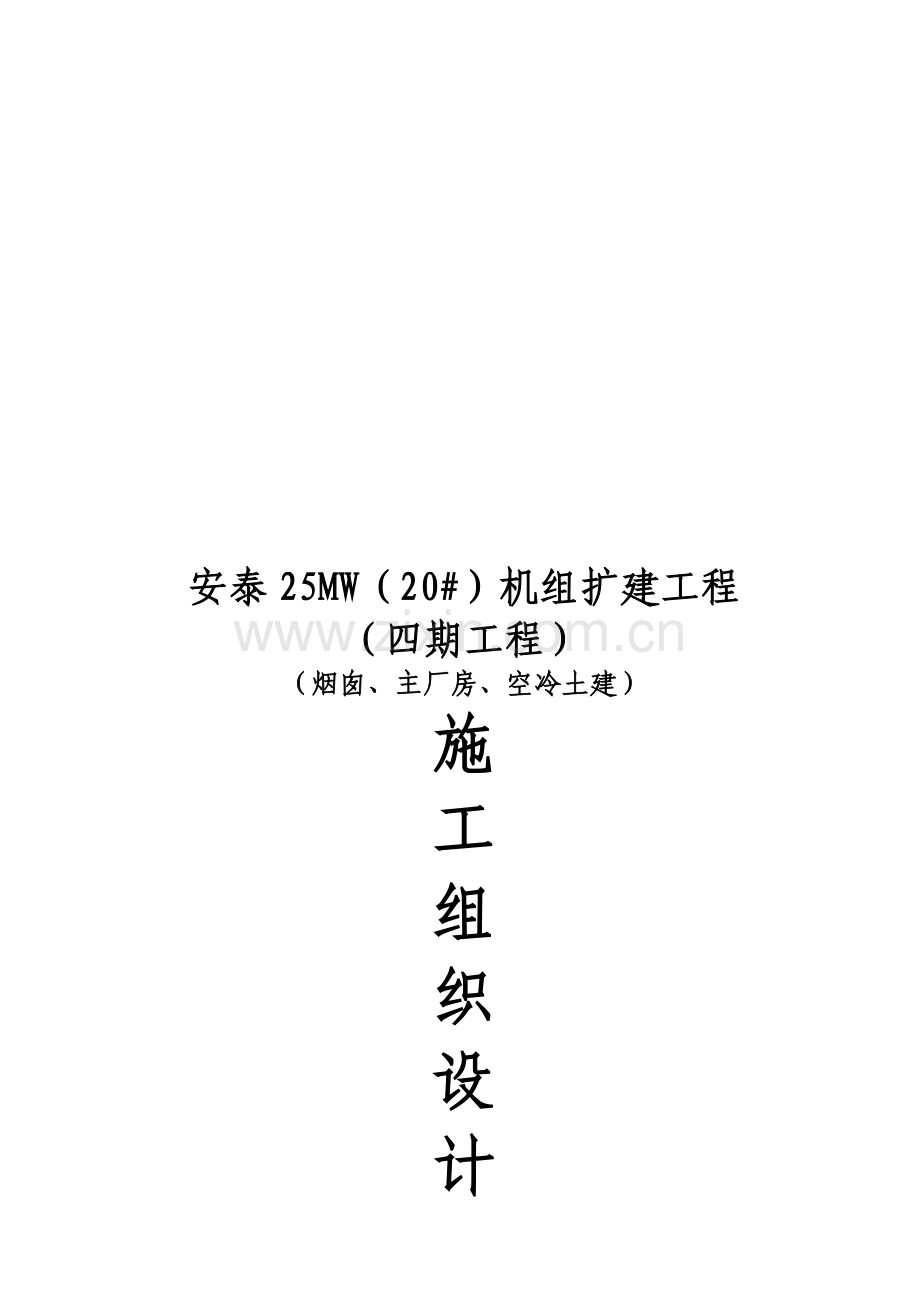

安泰25MW（20#）机组扩建工程
（四期工程）
（烟囱、主厂房、空冷土建）
施
工
组
织
设
计

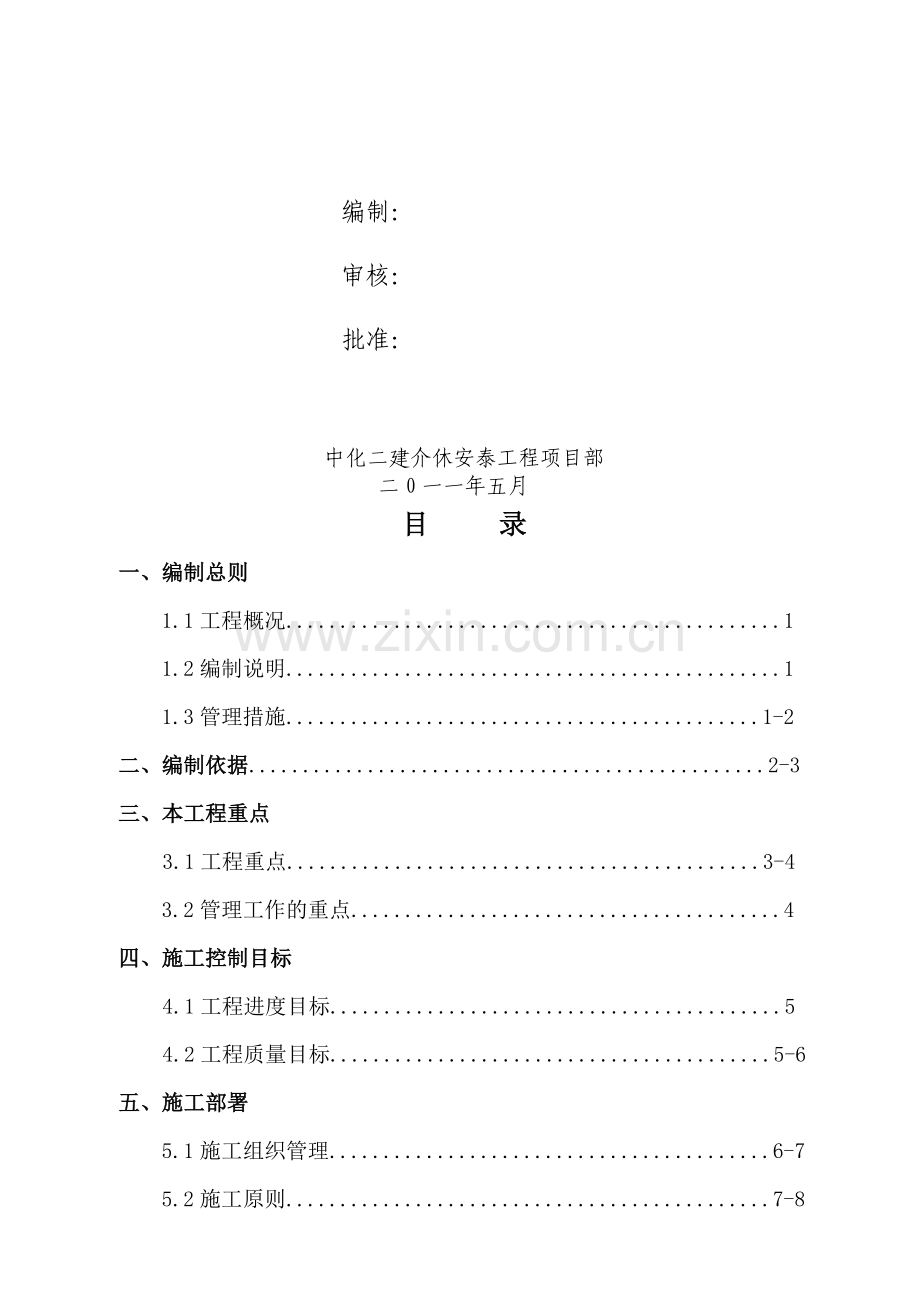

编制：
审核：
批准：

中化二建介休安泰工程项目部
二0一一年五月
目 录
一、编制总则
1.1工程概况..............................................1
1.2编制说明..............................................1
1.3管理措施............................................1-2
二、编制依据................................................2-3
三、本工程重点
3.1工程重点............................................3-4
3.2管理工作的重点........................................4
四、施工控制目标
4.1工程进度目标..........................................5
4.2工程质量目标.........................................5-6
五、施工部署
5.1施工组织管理.........................................6-7
5.2施工原则.............................................7-8
5.3施工程序...............................................8
5.4施工阶段划分.........................................8-9
5.5执行本合同的组织机构及主要人员.........................9
5.6项目部管理人员动员计划............................ ....10
5.7直接施工人员动员计划.............................. ....10
5.8计划投入的主要施工机械设备表.......................11-12
六、工程管理
6.1施工现场管理.....................................12-13
6.2工程技术管理.....................................13-26
6.3工程质量管理.....................................27-37
6.4安全生产、文明施工管理...........................38-41
七、主要施工方法选择
土建施工方法................................... .. ..42-52
八、工程保证措施
8.1工程进度保证措施..................................52-55
8.2工程质量保证措施..................................55-57
8.3安全生产保证措施..................................57-59
8.4环境保护措施.........................................59
九、雨季施工措施............................................60
十、临时设施规划
10.1临时规划............................................60
10.2临时供电............................................60
10.3临时供水............................................61
10.4临时通讯............................................61
10.5临时道路............................................61
10.6临时施工设施.....................................61-62
10.7临时生活设施........................................62
十一、拟采用的新技术、新材料、新工艺、新设备................62
十二、本工程采用的主要标准、规程、规范目录...............62-63
十三、主要施工方案编制一览表………………………………… 63-64
13.1烟囱、主厂房基坑降水施工方案（见施工方案）
13.2烟囱、主厂房土方开挖方案（见施工方案）
13.3烟囱基础施工方案(见施工方案)
13.4烟囱筒身提模施工专项方案（待编制）
13.5主厂房基础施工方案(见施工方案)
13.6主厂房施工方案（待编制）
13.7空冷桩基施工方案（待编制
13.8空冷施工方案（待编制）
13.9空冷结构脚手架施工方案（待编制）
13.10雨季施工方案（待编制）
十四、主要工程量一览表（见附表）
十五、施工进度计划（见附表）
十六、施工总平面布置图（见附图）

一、编制总则
1.1工程概况
安泰自备电厂四期工程位于介休市安泰工业园一区，是在原三期工程的基础上进行扩建，其土建部分包括：主厂房、烟囱、空冷岛，主厂房长54.5m 宽23m,高31.5m,为框架结构，烟囱为80m高。设计要求扩建部分基础全部为桩基。同时，为了防止施工时造成附近建筑物沉降或位移，已在拟扩建部分的南边、东边用￠800mm的钢筋混凝土灌注桩进行了支护，北边预压型钢桩支护。拟建场地北与原旧厂房相接，南靠近新建高线办公楼、煤气管道、高线马路，东临高线东马路、生产电缆，场地比较狭小,且该区域地下水位高，地表水非常丰富，土质较软。
1.2编制说明
为了合理有序地对工程施工进行组织并监控，同时结合本工程工期紧施工场地狭小，土质较软，地下水位高，地表水丰富的特点编制本施工组织设计。
质量要求：合格工程。
工期要求：2011年5月～2011年10月（不包括压工程桩）。
1.3管理措施
1.3.1坚持“科学管理、质量一流”，这是我公司一贯执行的质量方针。充分发挥我公司人员、装备、技术和管理方面的优势，制订切实可行的措施，确保工程质量达到优良标准。
1.3.2坚持“质量第一、用户至上”，是我公司一贯奉行的经营宗旨。我们以“施工安全、质量优良、进度快速”为基本点，与业主、监理等单位密切配合，同心协力，共创优质工程。
1.3.3坚持科学管理，针对本工程的特点，编制出详细具体的施工组织设计和施工方案、控制点计划、人力及机具使用计划、质量管理措施等，全方位控制施工的协调进行。
1.3.4确保安全施工。安全施工是工程建设中的一件大事，严格遵守施工生产安全操作规程规定，结合本工程的特点做好安全教育和现场监检工作，杜绝因违章操作而造成生命、财产损失的恶性事故发生。
1.3.5确保工期进度。在进度安排上保证关键线路和控制点的完成，坚持质量、进度一起抓，质量是进度的前提，进度服从于质量的方针。
1.3.6落实文明施工。严格执行公司关于现场文明施工的规定。文明施工是反映企业管理水平的一个重要标志，针对本工程的特点，制订专门的文明施工措施，坚决杜绝野蛮操作的现象发生，确保施工现场整洁有序。
二、编制依据
2.1《电力建设施工质量验收及评定规程》 (DL\T5210.1-2005)
2.2国家、部有关标准规范，本公司质量、安全、环境管理体系文件。
2.3同类工程的施工经验
2.4山西意迪光华设计院设计的烟囱、基础施工图
2.5《预制钢筋混凝土方桩》（04G361）
2.6《建筑桩基技术规范》（JGJ94——2008）
2.7《建筑基坑支护技术规程》（JG120-99）
2.8《建筑地基处理技术规范》（GBJ79-91）
2.9《岩土工程治理手册》（林宗元主编
2.10《混凝土工程质量验收规范》——GB-50204-2002
2.11《建筑工程施工质量验收统一标准》——GB50300—2001
2.12《建筑地基基础工程施工质量验收规范》——GB50202—2002
2.13《钢筋焊接及验收规范》——JGJ18—96
2.14《砼强度检验评定标准》——GBJ107—87
2.15《建筑机械使用安全技术规程》——JGJ33—86
2.16《施工现场临时用电安全技术规范》——JGJ46—88
2.17《建筑工程安全检查标准》——JGJ59—99
2.18《液压滑动模板施工安全技术规程》JGJ65-89
2.19《液压滑动模板施工技术规范》GBJ113-87
2.20《烟囱工程施工及验收规范》GB50078-2008
三、本工程重点分析
3.1工程的重点
1.本工程所处位置地下水位高，地表水丰富，土质较软，桩位容易跑偏。
2.施工场地比较狭小，工作面小，基础开挖深度比较深，容易塌方。
3.拟建场地距离周围原有建筑物比较近，容易引起周围建筑物沉降。
4.设备基础的标高、尺寸、轴线、预埋件的位置都要求精度高。
5.主厂房结构对混凝土要求标号高。
6.预制混凝土构件的强度、尺寸、垂直度一定要保证。
7.烟囱滑膜施工技术、控制要特别科学、合理、严格。
8．烟囱基础大体积砼施工要采取科学的技术措施，及施工措施。
9．新旧厂房相接部位的施工要进行科学论证。
10.拟扩建部分周围原有建筑物比较多，且靠近煤气管道（已通气）安全隐患比较多。
针对以上这些工程特点及重点，①施工场地用碎石进行铺填、碾压，制定严密的轴线、桩位控制措施；②压桩结束后立即采取井点结合深井进行降水；③制定科学、严密的工程监测措施；④制定严密的设备基础标高、尺寸、轴线、预埋件的位置控制措施；⑤严格控制混凝土的质量，并对混凝土的抗压强度进行检测；⑥制定混凝土预制构件质量专项控制措施，并严格实施；⑦制定滑膜施工的专项施工方案来指导滑膜施工；⑧制定科学、合理的烟囱施工方案来指导施工；⑨待新扩建部分施工图纸到后，会同甲方、设计院、监理、地质单位进行研究论证后，采取合理措施；⑩制定科学的安全措施，杜绝安全事故，确保安全、文明施工。同时，对各个工序严密把关，制定施工控制节点，确保工程高质量，高品质的完成。（以上措施详见各施工方案）
3.2管理工作的重点
（1）材料控制
工程材料的供应状况直接关系到施工进度和工程质量，必须组织好质量检验、数量、保管发放等各个环节，施工准备要细致准确，开工后保证材料及时到位，按规定涂刷色标，标识清楚，分类保管，按图发放。
（2）技术控制
制定工程重点分部、分项专项施工方案，技术控制节点，严格把关，严格按施工技术要求施工。
（3）工序控制
合理安排施工，保证关键工序、关键控制点按设计、甲方及施工方案要求准时完成。
（4）质量控制
由项目质量负责人牵头，对工程的每一道工序严格把关，严格按设计及规范要求进行检查。
（5）安全控制
由项目安全负责人牵头，依安全规范、操作规程及施工方案为准，分步骤、分时段、分工号、工序严格进行检测并控制。
四、施工控制目标
4.1工程进度目标
确保按合同工期完工。
4.2工程质量目标
4.2.1总目标
工程质量目标：合格
单位工程合格率：100%
重大质量事故：0
合同履约率：100%
顾客满意率：100%
4.3职业安全健康目标
贯彻落实集团公司OHSAS18001:1999（GB/T28001-2001）职业健康安全体系的各项管理规定，执行公司“安全施工，预控为主，遵守法规，关爱生命”的方针，遵守国家、地方和上级的有关法律法规，为员工创造良好的生活、工作环境，最大限度地减少不安全行为，实现工程施工项目无人员伤亡事故的目标。
工程项目安全目标如下：
重伤事故率：0
轻伤事故率：≦1人/50万工时
杜绝死亡事故
重大机械设备事故： 0
火灾爆炸事故率：0
交通运输事故：0
创无事故工程
4.4环境管理/控制目标
无环境污染（粉尘、噪声、毒物）事件
噪声排放：≤75dB
粉尘排放：目测无扬尘
固体废弃物：集中管理达80%以上
五、施工部署
5.1施工组织管理
5.1.1管理体制
成立中化二建集团介休安泰工程项目经理部，作为公司的派出机构，全权代表公司履行合同，并协调项目部内部各职能部门。本项目实行项目法管理，统一组织、统一指挥、对工程“质量、进度、费用、HSE、安全、现场管理”六大目标控制，确保工程高速、优质、低耗建成。项目部按矩阵制设置组织机构，其原则是“精干、高效、统一”。
实行项目经理负责制，由项目经理、施工经理、总工程师组成决策层。管理层设立四科一室，负责各项业务管理。作业层由公司各专业施工队组成，接受项目部统一指挥。
公司系统各科室对口支持项目经理组织项目管理，按项目施工需要，根据项目经理要求派遣管理和技术专家参加项目管理和指导施工，保证及时调遣各类资源确保工程进度。
5.1.2组织机构

项目部施工组织机构图
项目经理
（常务副经理）

总工程师

项目施工经理

办公室

材料供应科

经营科

质量安全科

工程技术科

土建施工队

5.2施工原则
根据本工程特点，结合现场实际情况，合理确定施工顺序，为确保工程总体进度，各工序施工应密切配合，作好各工序的衔接工作，集中力量保证重点，本着先地下后地上、先大后小、先重后轻、先高后低、先里后外的原则进行施工，同时，对已施工完的建构筑物必须做好保护工作。
5.2.1提高预制深度
5.2.1.1建立土建预制场，提前完成基础、柱、梁的钢筋预制。
5.2.2土建工程的土方开挖、运输、回填夯实、钢筋除锈、弯曲、切断、对焊、混凝土搅拌、运输全部使用机械作业。
5.2.3强化网络管理
5.2.3.1周密编制施工进度网络计划，并在施工中认真实施，切实把握关键路线，采取有效的措施保证关键路线和控制点按时实现。
5.2.3.2强化“计划——实施——统计反馈——修正改进”的计划运行模式，使用P3管理软件，日计划日统计，及时采取措施，保证整个施工的协调进行。
5.2.4加强交叉施工管理
编制详细的交叉施工方案，设立交叉施工控制点，确保土建施工协调进行。
5.2.5优化安排生产生活临建
5.2.5.1生活临设拟在厂区预留空地上搭建64m2临时建筑，做现场办公室。
5.2.5.2现场搭设临时仓库，保证设备材料的保管和发放。
5.3施工程序
5.3.1总体程序
进厂准备→办公设施建设→技术准备→人员组织→机具调遣→施工设施建设→材料验收→下达施工任务→施工实施→交工验收→保修和服务。
5.4施工阶段划分
5.4.1施工准备
组织队伍进场、施工机具按计划调遣、进行开工前的技术和材料准备，尽快形成施工能力。
5.4.2土建施工阶段（分为10个阶段）
5.4.2.1烟囱、主厂房桩基施工
5.4.2.2降水施工
5.4.2.3烟囱、主厂房基坑土方开挖，空冷桩基施工
5.4.2.4烟囱、主厂房、空冷基础施工
5.4.2.5烟囱、主厂房、空冷基坑土方回填
5.4.2.6主厂房主体工程、烟囱滑模施工、空冷结构施工
5.4.2.7主厂房装修
5.4.2.8土建扫尾
5.4.2.9交工、验收阶段
5.4.2.10交工资料整理、工程交工，工程结算。
5.5执行本合同的组织机构及主要人员
5.5.1项目主要负责人员情况表
序
号
号号

岗 位
姓 名
职 称
1
项目部
项目经理
张孝峰
高级工程师
2
常务副经理
齐会荣
工程师
3
项目总工
郭唐儒
教授级高级工程师
4
项目施工经理
王纪兰
工程师
5
项目总经济师
贾树昌
经济师
6
土建工程师
张少春
助理工程师
7
土建工程师
范平伟
助理工程师
8
施工员
原栓江
施工员
9
质量管理
赵光杰
质量员
10
安全管理
赵光杰
安全员
11
材料管理
闫志刚
助理工程师
12
财务管理
于巧花
经济师
13
办公室
曹丽停

5.6项目部管理人员动员计划
名称
2011年5月～2011年10月
第一月
第二月
第三月
第四月
第五月
第六月
项目经理
1
1
1
1
1
1
施工经理
1
1
1
1
1
1
技术负责人
1
2
2
2
2
2
专业质检员
1
1
1
1
1
1
安全检查员
2
2
2
2
2
2
材料供应
2
2
2
2
2
2
造价工程师
1
1
1
1
1
1
综合人员
1
2
2
2
2
2
合计
10
12
12
12
12
12

5.7直接施工人员动员计划
月
份
人
数
工
种

2011年5月～2011年10月
第一月
第二月
第三月
第四月
第五月
第六月
砼 工
6
10
10
10
10
10
钢筋工
10
10
8
8
8
5
架子工
6
6
10
10
10
5
瓦工
5
5
5
5
5
5
木 工
4
4
6
6
6
6
电焊工
5
6
6
6
6
6
测量工
3
3
3
3
3
2
运转工
6
6
6
6
6
4
维修工
1
2
2
2
2
1
力工
5
10
10
10
10
10
机械司机
7
3
3
3
3
3
管理人员
4
6
6
6
6
4
合计
62
71
75
75
75
63

5.8计划投入的主要施工机械设备表
序号
机械设备名称
型号规格
数
量
功率
KW
备注
1
交流电焊机
BX-330
5
75

2
水准仪
S2
2

3
全站仪
J2
1

4
切割机
Ф400
3
9

5
离心泵
3″H=100m
6
15

6
潜水泵
2″， 11/2″
20
30

7
真空泵
222
5
37.5

8
机动翻斗车
1T
4

9
翻斗汽车
12T
5

1
挖掘机
反铲1m3
1

10
挖掘机
反铲0.5m³
2

11
装载机
3m3
1

12
砼振捣棒
ф50mm
10
30

13
平板振动器
PZ-50
5
15

14
硅式打夯机
HW-60
5
15

15
钢筋加工机械
弯曲、调直切断、对焊
1
80

16
木工加工机械
锯、刨、钻
2
20

17
钢筋埋弧压力焊机

5
12.5

18
50塔吊

1
20

19
模板系统

1套

20
随升井架
45H
1座

21
卷扬机
JK1.5
1
5.5

22
卷扬机
JK3
1
7.5

23
吊笼

2

24
砼搅拌站
HED-25
1

25
砼泵车
IFP-85B
2

26
砼罐车
MR-4480
5

27
潜水钻机
KQ1250
2
44

28
泥浆泵
3PN
1
22

共计

550

六、工程管理
6.1工程现场管理
为了做好优质、高效、均衡、安全和文明施工，进入施工现场的所有施工队伍和个人均应自觉遵守以下规定和要求：
6.1.1施工现场应设立“五牌一图”。
6.1.2进入施工现场的各种临时设施要印制公司统一徽标和本单位名称，办公室内应设有相应的规章制度和安全、质量、消防等警示牌。
6.1.3在进行地下工程施工时，若发现管道、爆炸物、电缆等不明物体时，应暂时停止施工，保护好现场，并立即向有关部门报告，待妥善处理后方可继续施工。
6.1.4根据施工总平面图和各单位的任务划分情况，组织划分（按阶段）文明施工责任区域，并经常进行检查通报。
6.1.5施工过程中，应保证场地平整、道路畅通。土石方工程的挖、运、填应严格按方案执行，禁止乱挖乱弃影响现场程序。
6.1.6材料和施工机具的传递应稳妥、安全，严禁随意抛接或从高处扔落地面。
6.1.7施工过程中，确需破路、停电、停水或因工程吊装须临时断绝交通的，事先必须向业主有关部门申请，批准后方可实施，不得擅自作业。
6.1.8各专业要对施工成果采取有效的保护措施。
6.1.9工程项目施工完毕，不再使用的临时设施及机具材料等，应统一组织各有关单位迅速拆除、清理、退场。
6.1.10施工现场应遵守当地有关环境保护的法律和规定，采取有效措施控制现场的各种粉尘、废物及噪声、振动对环境的污染和危害，减轻施工扰民。
6.1.12不得在现场焚烧油毡、油漆等会产生有毒有害的废弃物，不准从高处向下抛洒建筑废弃物，应采取有效措施控制施工过程中的扬尘。
6.1.13施工车辆进入施工现场，应当遵守厂方有关规定，如允许路线、区域、限速等要求。进入施工现场的主要道路和消防通道，禁止停放车辆和其它物品。
6.1.14施工现场必须严格执行动火证制度，施工生产动火或办公地点用火，均应经有关部门批准，事先办理动火证。
6.2工程技术管理
6.2.1施工程序
6.2.1.1编制施工组织设计和施工方案。
6.2.1.2施工准备工作。
（1）组织准备：组建领导班子，组织劳动力，建立健全质量、安全保证体系及其它管理机构、体制。
（2）机具材料准备。
（3）现场施工条件准备。
（4）按照施工组织设计的规划安排临建设施。
（5）熟悉施工图纸、技术文件及水文地质资料。
（6）调查了解施工区域内地上障碍和地下埋设情况（如电缆、水、汽管道等）。
（7）学习与掌握技术规范、施工验收规范和质量标准。
（8）组织特殊工种或具有特殊技术要求的技术培训工作。
6.2.1.3进行施工图纸会审。
6.2.1.4进行技术交底工作。
6.2.1.5编制施工图预算。
6.2.1.6编制、上报、审批开工报告，正式开工。
6.2.1.7施工管理
（1）签发施工任务单、质量单、限额领料单。
（2）准确及时填报各种技术文件（如设计变更单、技术问题联络单、材料代用单等），必要时开展“QC”小组活动，处理存在的技术问题。
（3）准确填写施工日志及各种施工记录，并与施工同步进行。
（4）及时对工程进行自检、专检，按要求进行工序交接、中间交接，并及时填写记录。
6.2.1.8中间交接和工程交接。
6.2.1.9交工技术资料存档。
6.2.2施工技术管理规定
6.2.2.1单项、单位工程开工前，必须作好施工准备工作，不具备施工条件，不许开工。
6.2.2.2违反施工程序，应停止施工。如强行施工，造成事故或损失时，应追究有关施工人员的责任。
6.2.2.3施工管理工作应贯穿在施工过程的始终，特别应搞好综合安排、交叉作业，做好各分项工程和工序之间衔接的准备工作与雨季施工准备工作，确保施工顺利进行。
6.2.2.4按总平面图布置，设置施工用水、用电、消防设施、道路和临建，保证合理使用场地以及现场交通和供排水的畅通及用电安全。建立良好的施工程序。
6.2.3施工技术管理控制点
施工阶段
序号
主要控制点
施工准备阶段
1
施工组织设计编写与审批
2
图纸会审
3
配齐相关施工标准规范及技术资料
4
施工方案编制与审批
5
施工技术培训
6
确定单位、分部、分项工程划分及A、B、C三级质量控制点明细
7
施工机具、检测设备和周转材料的准备
8
确定交工文件表格式样
施工阶段
9
施工前技术交底
10
A、B、C三级质量控制
11
技术问题处理
12
同步积累施工资料、填写施工日志
13
土建、安装、仪电、防腐、保温等专业之间的交接
交工验收阶段
14
质量评定
15
交工验收
16
施工技术总结，工作总结，技术资料归档

6.2.4图纸会审与工程划分
6.2.4.1按业主、监理单位的要求及我公司CCESCC/WI-C-01“设计交底与图纸会审管理规定”执行。
6.2.4.2工程项目的划分与管理
（1）为统一合同预算，计划统计、定额管理、成本考核、质量评定、交工验收等的管理口径，在工程开工前，应对承包的所有工程进行单位、分部、分项工程划分。
（2）工程项目的划分由工程技术科组织，有关单位参加，划分结果须经项目质安科、经营科，监理等单位会签并征求业主意见。业主同意后，编制成正式文件，分发有关单位，未经许可，不得更改。
（3）建筑工程按《建筑安装工程质量检验评定统一标准》进行划分。
6.2.5施工组织设计管理
6.2.5.1施工组织设计经批准下达后，应认真组织交底和学习，并贯彻落实。
6.2.5.2各相关单位须按施工组织设计的安排进行实施，各级生产和技术领导应督促各项工作的落实，保证正确实施。
6.2.5.3在施工过程中，如施工条件有较大变化必须修改施工组织设计时，应及时修改补充并经原审核单位批准，按修改后的施工组织设计执行。
6.2.6施工方案管理
6.2.6.1按业主、监理单位的要求及我公司CCESCC/WI-C-04“施工方案编制与技术交底规定”执行。
6.2.6.2施工技术方案编制完后，应进行报审。
6.2.6.3应符合业主、监理单位的有关要求及我公司《管理手册》、《程序文件》、《管理规定》等的要求。
6.2.6.4施工方案分为“专项施工技术方案”和“一般施工技术方案”两类。
6.2.6.5对特殊（难、新、重）的施工方案有必要时可报公司复审。
6.2.7技术交底
6.2.7.1按业主、监理单位及我公司CCESCC/WI-C-04“施工方案编制与技术交底规定”执行。
6.2.7.2及时向施工人员进行技术交底，做好交底记录。
6.2.8开工报告及审批
6.2.8.1单位工程开工报告、开工指令
（1）单位工程开工报告、开工指令旨在向有关部门报告该单位工程已具备正式开工的条件，申请批准开工，同时知会各部门对施工单位进行有力的配合。
（2）开工报告及开工指令申请条件：
a、施工图已发至施工单位并进行了设计交底和图纸会审；
b、施工组织设计和施工方案经审核批准并已交底；
c、现场做到“三通一平”；
d、完好的施工机具已进入现场；
e、现场施工管理与劳动组织（包括质量保证体系）已经建立，有完整的施工指挥系统；
f、原材料已进行了复检；
g、必要的临建设施已搭设完毕，并能保证施工顺利进行；
h、永久性、半永久性坐标和水准点已经设置，进行了测量放线，并已报监理复测；
i、单位工程已列入施工计划，并已明确了施工进度。
J、《动土报告》已审批
6.2.9设计变更与材料代用
6.2.9.1在施工过程中，发现施工图纸有差错需要修改时，必须严格执行设计变更制度。
6.2.9.2由于设计不合理，根据合理化建议需要修改原设计时，须经原设计部门核定同意后，才能变更；若业主参与设计管理时，还需征得业主技术负责人的同意。
6.2.9.3由施工单位引起的设计变更，如施工条件变化等需要修改施工图时，由工号工程师提出技术问题联系单，经技术科责任工程师或负责人校核后，报原设计单位批准后才能变更。
6.2.9.4由于材料供应引起的变更，如材料的规格、品种、材质等原因需要修改施工图时，是哪个单位的原因，由哪个单位的材料供应部门提出材料代用联系单，报设计单位批准后，才能变更。
6.2.9.5由业主提出的非设计、施工原因的变更项目，应由提出单位签发变更联系单，经业主该项目主管部门签字认可后才能执行。
6.2.9.6未经设计单位（或业主）批准的设计变更（技术变更）不得下发执行。
6.2.9.7施工图换版后，在发放新图的同时应收回旧图。
6.2.9.8设计修改单位的持单人要逐份登记（施工班组的由工号工程师负责），并在施工图样的相应部位作出醒目的修改标记，单线图要重新编制。修改项目已经施工完毕的修改单及时消号。
6.2.10施工技术问题处理
6.2.10.1处理施工技术问题应以设计文件、施工图纸、施工方案和施工验收规范为依据。
6.2.10.2施工技术问题处理分工，按分级管理的原则进行，一般技术问题由工号工程师处理；疑难性技术问题，由工号工程师和有关专业工程师共同处理。对于重大疑难性技术问题由项目部工程技术科组织有关专业人员处理。
6.2.10.3对重大施工技术问题处理以后，要写出总结，上报公司工程部。
6.2.11隐蔽工程记录与自检
隐蔽工程记录是隐蔽工程质量检验的重要文件，也是交工的重要资料之一，必须认真准确填写、签字齐全，自检记录是工序交接的重要文件，也必须认真填写。
6.2.11.1隐蔽工程记录
（1）地下工程、钢筋、基础混凝土，设备基础等隐蔽工程应在隐蔽前填写隐蔽记录，隐蔽记录应注明钢筋规格、合格证编号、混凝土标号。
（2）隐蔽工程记录应在本工序完工后，下道工序施工前，由工号工程师以施工作业组自检的数据为依据填写，同时通知甲方、监理单位实行共同检查，合格后各参检单位应签证确认。
（3）隐蔽工程记录中，除准确写明确施工部位和实物工程量外，还要写明隐蔽方法，施工造成的误差等情况，不得简写为“合格”或“按图施工”等。
6.2.11.2自检记录
（1）分项工程施工前，工号工程师应按分项下达“工程检验批”。
（2）工序施工过程中，施工班组必须填写“工程检验批”，然后由质检员进行检查合格后予以验收，不合格的要进行返工，直至合格。
（3）“工程检验批”必须按要求如实及时填写，各检验项目应以自检的数字指标说明，不得简定为“合格”或“按图施工”等。
6.2.12施工工序配合与工序交接
6.2.12.1施工工序配合
（1）凡由两个以上（包括两个）的工种、施工作业组相互配合施工的工程部位，施工前应进行图纸会审明确分工协作要求，按施工方案或施工进度计划，作好施工配合。
（2）工序施工结束后，必须进行自检、专检，合格后才能转入下道工序，否则下道工序不得进行施工。
6.2.12.2工序交接
（1）专业内部工序交接以“工程检验批、施工记录”为依据。
（2）专业间进行工序交接时，必须填写工序交接记录。
（3）工序交接记录由交工单位填写，交接双方负责人和质量检查员到现场对工程实体质量进行确认，作好记录，并有必要的简图，同时组织业主、监理工程师共同验收。
（4）必要时，交工单位应提供施工检验批、施工记录或简图。
（5）工序交接记录必须有双方及业主、监理单位负责人签字方为有效。
6.2.13施工资料的积累与施工日志
6.2.13.1施工资料的汇集和整理工作应从施工准备开始，直到工程交工。并与施工同步进行。
6.2.13.2施工中，工号工程师要按业主和我公司《交工资料整理要求》及公司《技术档案管理规定》的要求，如实填写并签证各类施工记录。
6.2.13.3工号工程师应以“工程检验批”为主要依据整理施工资料，并保证施工资料的准确、完整。
6.2.13.4施工日志自工程开工之日起至竣工之日止，由工号工程师填写。
6.2.13.5施工日志应妥善保存，直至工程竣工验收、交工资料验收合格为止。
6.2.14工程技术核对
6.2.14.1工程技术核对内容
（1）各专业施工，是否已按设计文件规定的内容全部完成。
（2）各种产品合格证书、复检报告及施工记录资料，是否齐全准确。
（3）工程质量是否符合要求，如有不合格的工程，经返工是否已经合格。
6.2.14.2核对是否有设计漏项。
6.2.14.3对核对出的问题，均需按专业分类整理，并提出整改措施，限期整改，经核对人签字后报工程技术科备查。
6.2.14.4各单位对核对出的问题，各自进行整改，并填写整改记录，经工程科、质安科、施工队三者共同确认。
6.2.15中间交接
单项工程或部分装置按设计文件全部完成，由工程科会同质安科、经营科，代表项目部填写中间交接证书，向业主办理中间交接。
6.2.16交工技术文件编制
6.2.16.1交工技术文件是基本建设工程的主要技术档案，是工程验收和

质量追溯的主要依据，也是工程竣工后进行联动试车、生产投料以及生产维修、改造、扩建的主要依据。
6.2.16.2工程一开始，施工单位和监理就应商定交工资料采用何种标准、份数等有关事宜。本工程要求使用DL/T5210.1-2005《电力建设施工质量验收及评定规程》。
6.2.16.3交工技术文件中的各种记录必须与施工同步进行，及时认真填写与签证，做到资料完整、数据准确、签证手续齐全。
6.2.16.4在施工过程中，工程技术科应经常检查本规定的执行情况，对填写和积累的交工技术文件不符合规定者应立即纠正。
6.2.16.5为了在工程竣工时能编制出完整的交工技术文件，施工技术人员应按本规定的要求积累填写和整理技术资料。
6.2.16.6交工技术文件的内容应齐全。应按专业分类编制，按专业成册，按单位工程立卷，并且应有总目录、分目录、子目录。
6.2.16.7交工技术文件为六份，其中三个正本、三个副本。向业主提交三套，监理两套，施工单位存档一套。
6.2.16.8施工技术资料归档，按总公司企业标准“归档施工技术资料管理规定”和公司《技术档案管理规定》执行。
6.2.16.9施工技术管理程序图

按 时 覆 盖
资料管理
养 护
申请浇灌命令
不合格的处理（返工）

按梁、柱和独立基础的件数，各抽查10%，但不应小于3件，带形基础，圈梁和板每30－50m（m2）各抽查1处，均不应少于3处
执 行 验 收标 准
浇灌混凝土
标 准 养 护 试 块

1、 每个工作班不少于1组
2、 每拌制100m3混凝土不少于1组
3、 现浇楼层每层不少于1组
专 业 会 签
操 作 人 员 参 加

书 面 交 底
技术交底
制订保证混凝土质量措施
学习图纸和技术资料
学习操作规程和质量标准

准备工作
材料准确，出具合格证

申请混凝土配合比
准备试模和坍落度筒
模板、钢筋、混凝土工序交接
检查脚手架及道路
垂直水平运输机械准备
克服上道工序弊病的补救措施
岗位分工，操作挂牌
木工、钢筋二跟班保质量
执 行 重 量 比
根据情况调整配合比
冬季注意保温
清理现场，文明施工
材 料 合 格 证
试 块 报 告 单
自 检 记 录
质 量 评 定 记 录
混 凝 土 浇 灌 记 录
混 凝 土 施 工 记 录
事 故 处 理 记 录
测 温 记 录
混凝土工程质量程序控制

质量评定
