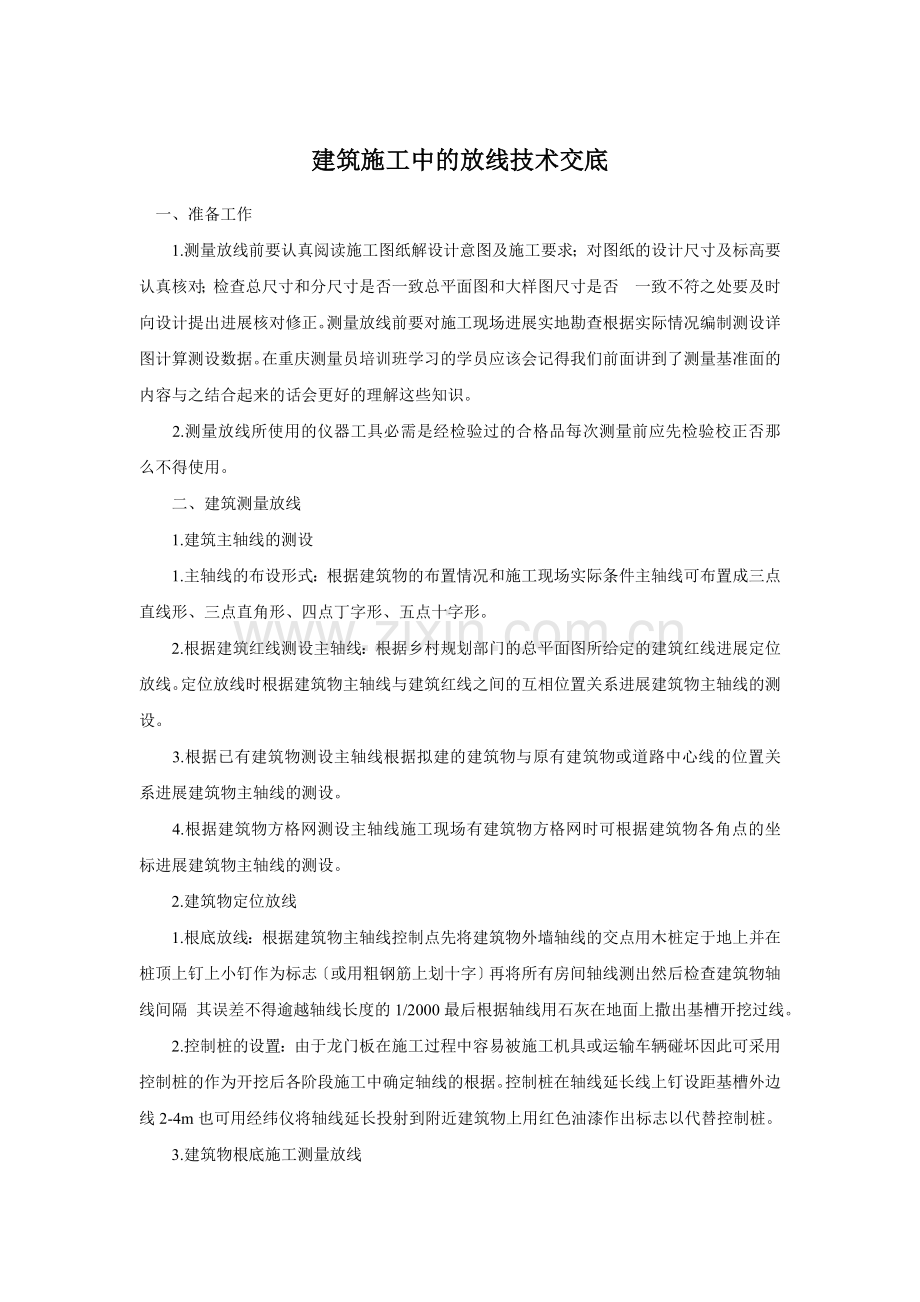

建筑施工中的放线技术交底
　一、准备工作
　　1.测量放线前要认真阅读施工图纸解设计意图及施工要求；对图纸的设计尺寸及标高要认真核对；检查总尺寸和分尺寸是否一致总平面图和大样图尺寸是否　一致不符之处要及时向设计提出进展核对修正。测量放线前要对施工现场进展实地勘查根据实际情况编制测设详图计算测设数据。在重庆测量员培训班学习的学员应该会记得我们前面讲到了测量基准面的内容与之结合起来的话会更好的理解这些知识。
　　2.测量放线所使用的仪器工具必需是经检验过的合格品每次测量前应先检验校正否那么不得使用。
　　二、建筑测量放线
　　1.建筑主轴线的测设
　　1.主轴线的布设形式：根据建筑物的布置情况和施工现场实际条件主轴线可布置成三点直线形、三点直角形、四点丁字形、五点十字形。
　　2.根据建筑红线测设主轴线：根据乡村规划部门的总平面图所给定的建筑红线进展定位放线。定位放线时根据建筑物主轴线与建筑红线之间的互相位置关系进展建筑物主轴线的测设。
　　3.根据已有建筑物测设主轴线根据拟建的建筑物与原有建筑物或道路中心线的位置关系进展建筑物主轴线的测设。
　　4.根据建筑物方格网测设主轴线施工现场有建筑物方格网时可根据建筑物各角点的坐标进展建筑物主轴线的测设。
2.建筑物定位放线
　　1.根底放线：根据建筑物主轴线控制点先将建筑物外墙轴线的交点用木桩定于地上并在桩顶上钉上小钉作为标志〔或用粗钢筋上划十字〕再将所有房间轴线测出然后检查建筑物轴线间隔 其误差不得逾越轴线长度的1/2000最后根据轴线用石灰在地面上撒出基槽开挖过线。
2.控制桩的设置：由于龙门板在施工过程中容易被施工机具或运输车辆碰坏因此可采用控制桩的作为开挖后各阶段施工中确定轴线的根据。控制桩在轴线延长线上钉设距基槽外边线2-4m也可用经纬仪将轴线延长投射到附近建筑物上用红色油漆作出标志以代替控制桩。
　　3.建筑物根底施工测量放线

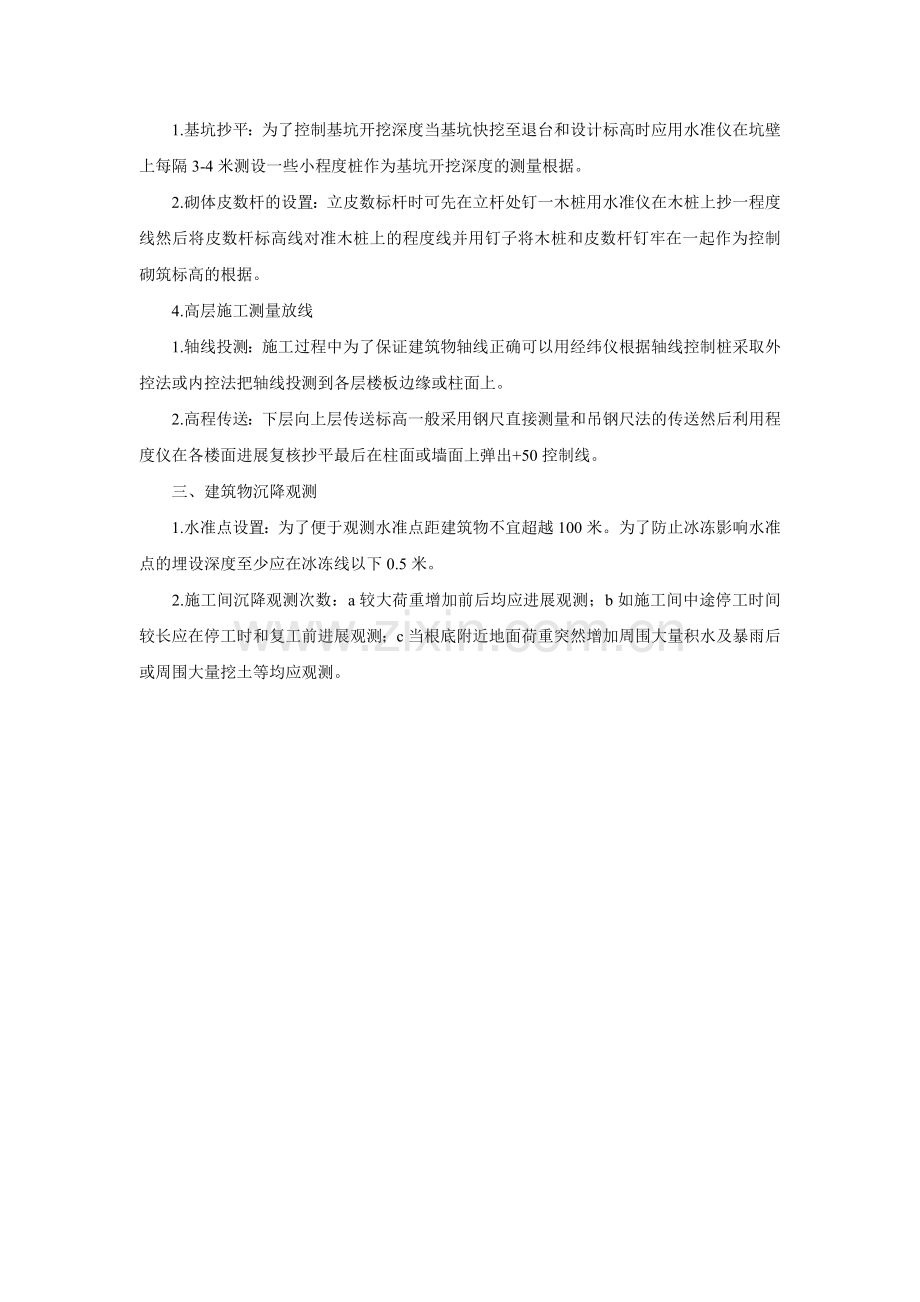

　　1.基坑抄平：为了控制基坑开挖深度当基坑快挖至退台和设计标高时应用水准仪在坑壁上每隔3-4米测设一些小程度桩作为基坑开挖深度的测量根据。
　　2.砌体皮数杆的设置：立皮数标杆时可先在立杆处钉一木桩用水准仪在木桩上抄一程度线然后将皮数杆标高线对准木桩上的程度线并用钉子将木桩和皮数杆钉牢在一起作为控制砌筑标高的根据。
　　4.高层施工测量放线
　　1.轴线投测：施工过程中为了保证建筑物轴线正确可以用经纬仪根据轴线控制桩采取外控法或内控法把轴线投测到各层楼板边缘或柱面上。
　　2.高程传送：下层向上层传送标高一般采用钢尺直接测量和吊钢尺法的传送然后利用程度仪在各楼面进展复核抄平最后在柱面或墙面上弹出+50控制线。
　　三、建筑物沉降观测
　　1.水准点设置：为了便于观测水准点距建筑物不宜超越100米。为了防止冰冻影响水准点的埋设深度至少应在冰冻线以下0.5米。
　　2.施工间沉降观测次数：a较大荷重增加前后均应进展观测；b如施工间中途停工时间较长应在停工时和复工前进展观测；c当根底附近地面荷重突然增加周围大量积水及暴雨后或周围大量挖土等均应观测。
